Кабина грузовиков Scania. Руководство - часть 30

1 585 731







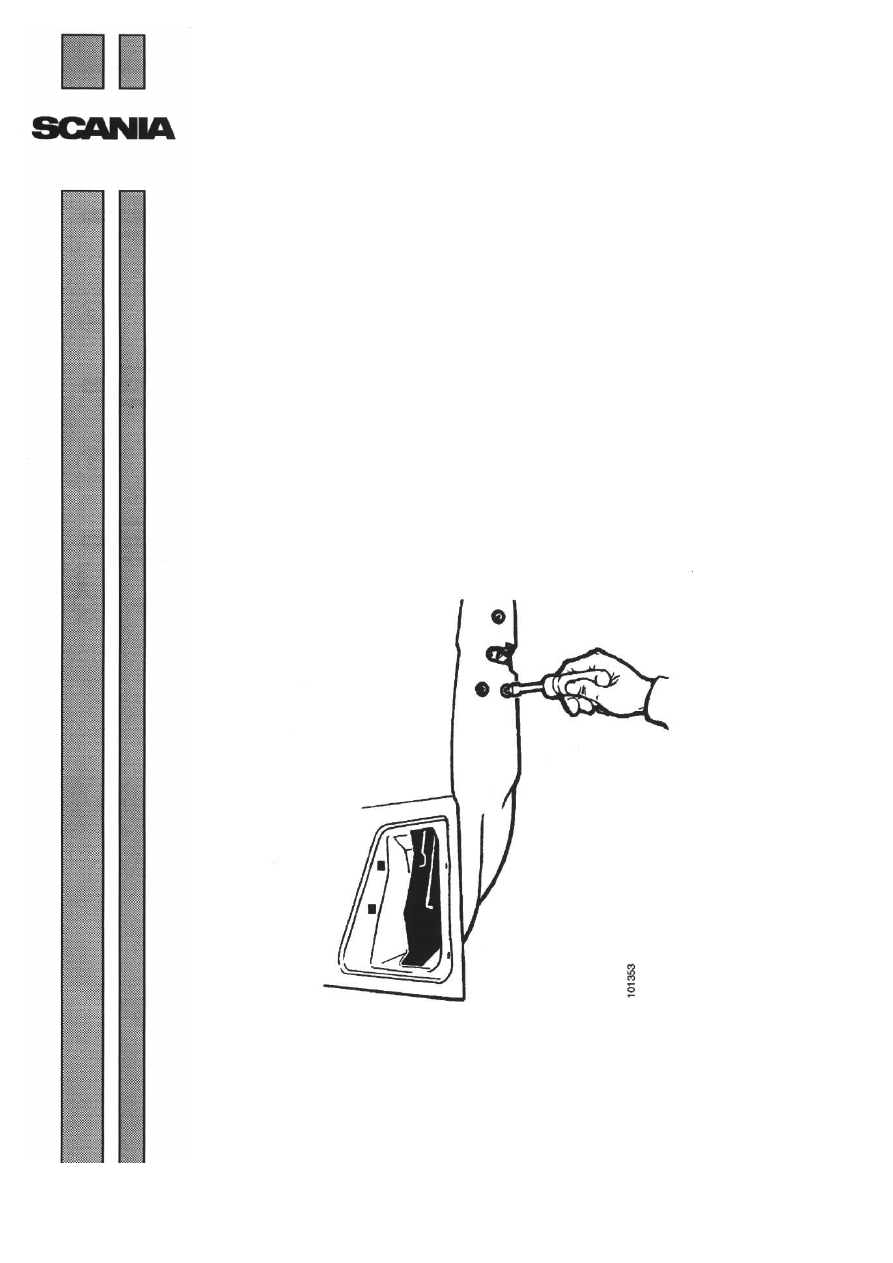

Буклет-дополнение выпуск 1

ru








Дверной упор



Дверной замок для кабины типа Р












Руководство по ремонту







Буклет-дополнение



Оглавление



18 :01-03



2

Оглавление




Демонтаж дверного упора

............................................................................................ 3



Демонтаж дверного замка из
кабины типа Р

Дверные детали.......................................................... 4

Дверной замок ........................................................... 7



Установка дверного замка в
кабину типа Р

Дверной замок ........................................................... 8

Дверные детали........................................................ 10










































Демонтаж дверного упора



18 :01-03



3

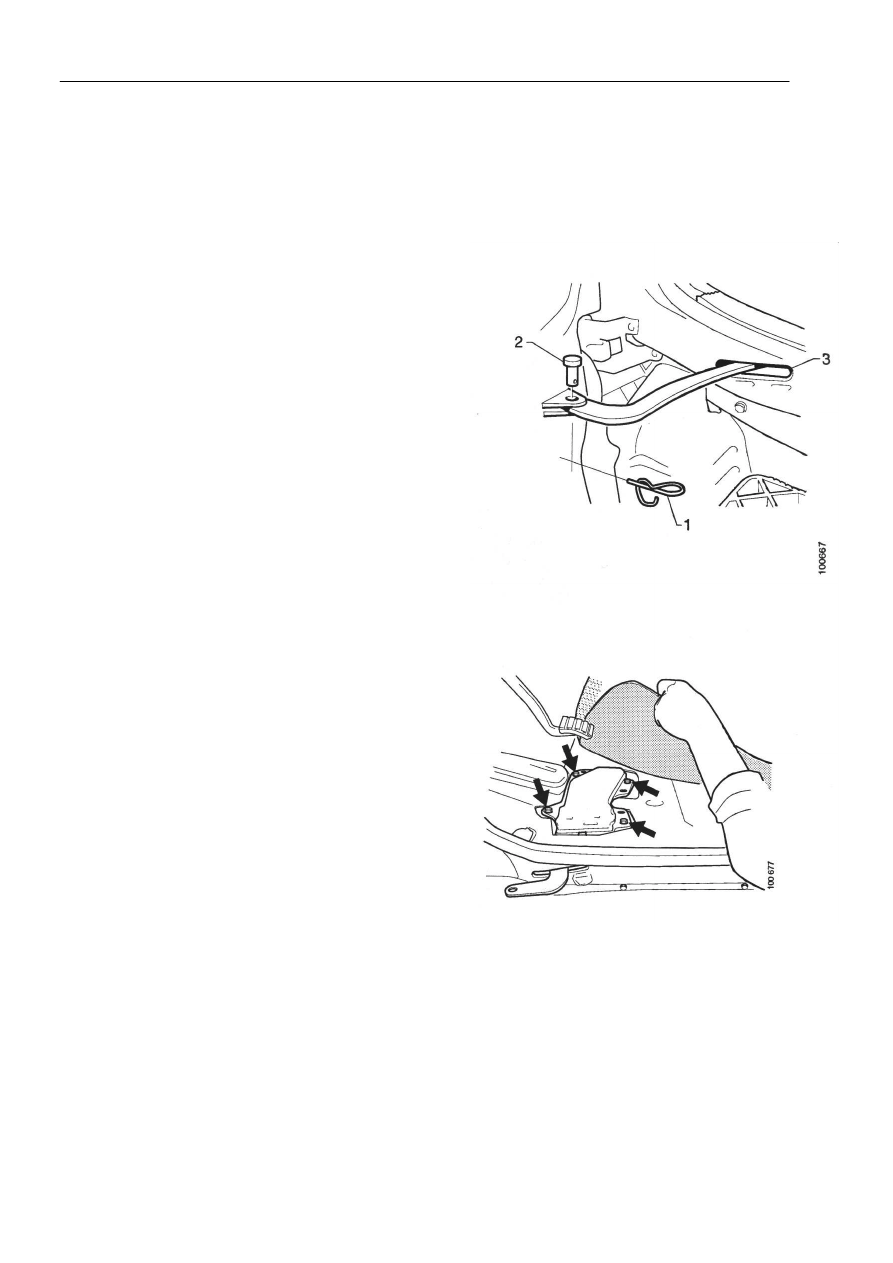

Демонтаж дверного упора


1

Открыть дверь наполовину (примерно на 40
градусов).


2

Снять зажим 1 и цилиндрический болт 2.


3

Вжать внутрь рычаг дверного упора.


4

Извлечь резиновую втулку 3.


5

Снять дополнительный коврик.


6

Снять изнашиваемую пластину.


7

На стороне водителя: Снять накладку из-под
рулевого колеса, а также накладку, идущую поверх
рулевой колонки.


8

На стороне водителя: Сдвинуть в сторону крышку с
переключателем тормоза-замедлителя.











9

Сдвинуть в сторону коврик.


10  Отвернуть дверной упор и вынуть его рычаг через

отверстие в напольной панели.




Установку деталей производить в обратном
порядке.












Демонтаж дверного замка



18 :01-03



4



Демонтаж дверного замка























Дверные детали


1

Отсоединить накладную раму 3, осторожно вытянув ее за верхнюю часть вверх в сторону.


Примечание: Следует обратить внимание на крюки в нижнем торце рамы.

2

Извлечь винты из нижнего торца панели переключателей 5 подъемника окна. Отключить
разъем.


3

Снять дверной карман 7.


4

Снять крышку 6, подлокотник 4 и ручку 9.


5

Извлечь плавкий предохранитель номер 15 освещения кабины и централизованной системы
запирания дверей из блока плавких предохранителей.


6

Извлечь лампу открывания дверей 8, вынув ее через отверстие в дверной панели.


7

Снять грязесъемную планку 2.


8

Снять дверную панель 10, потянув ее вверх в сторону.
