Кабина грузовиков Scania. Руководство - часть 28





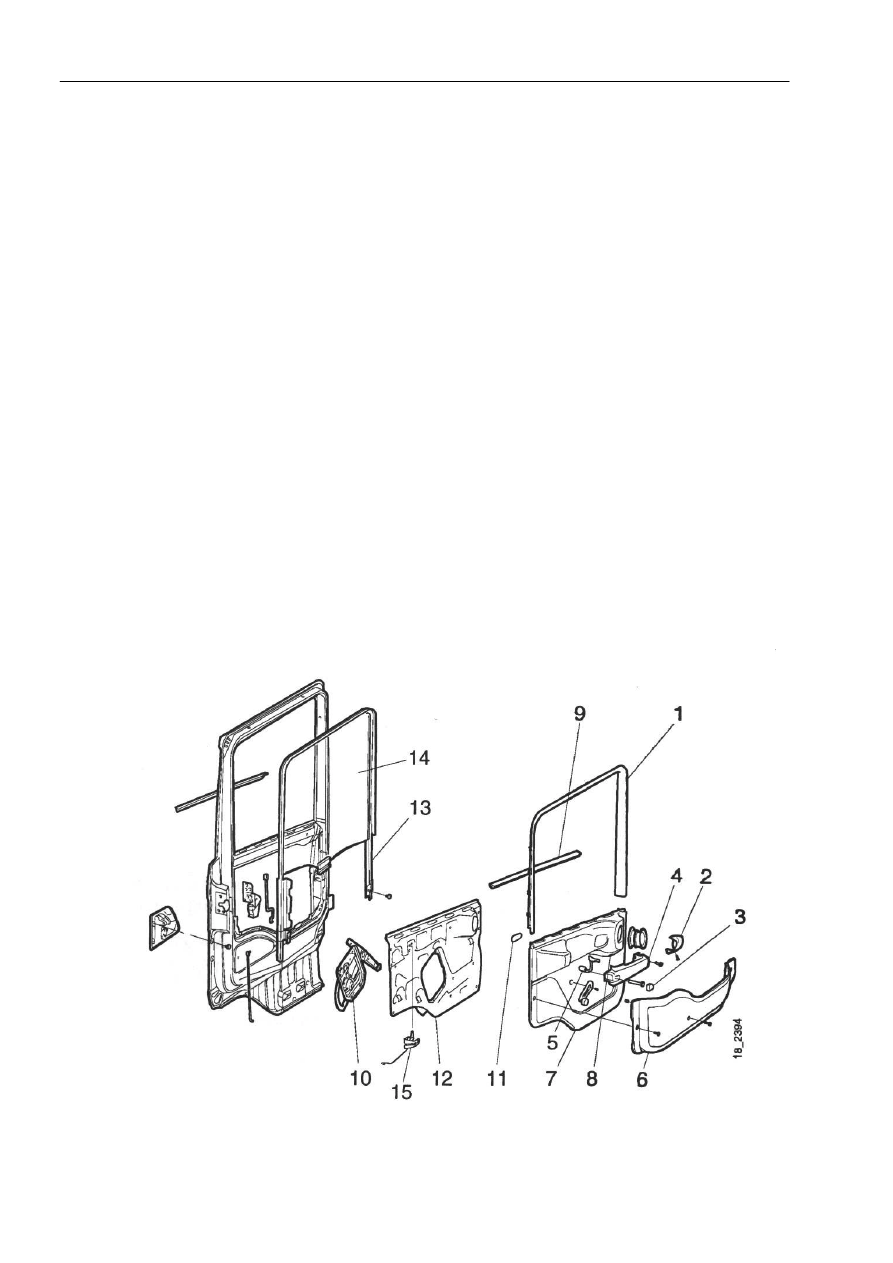

Установка





13


11  Временно подсоединить панель переключателей 2 и

убедиться в том, что окно легко перемещается в
направляющей.


12  Вставить лампу открывания дверей 8 через

отверстие в дверной панели.


13  Установить дверную панель 7.

14  Закрепить лампу открывания дверей.

15  Установить ручку 5, подлокотник 4 и крышку 3.

16  Установить грязесъемную планку 9.

17  Установить дверной карман 6.

18  Подсоединить панель переключателей 2 к

подъемнику окна и закрепить ее на месте винтами.


19  Установить дверной молдинг 1 вокруг дверного

окна.


20  Установить плавкий предохранитель (№ 15)

освещения кабины.



























Установка





14



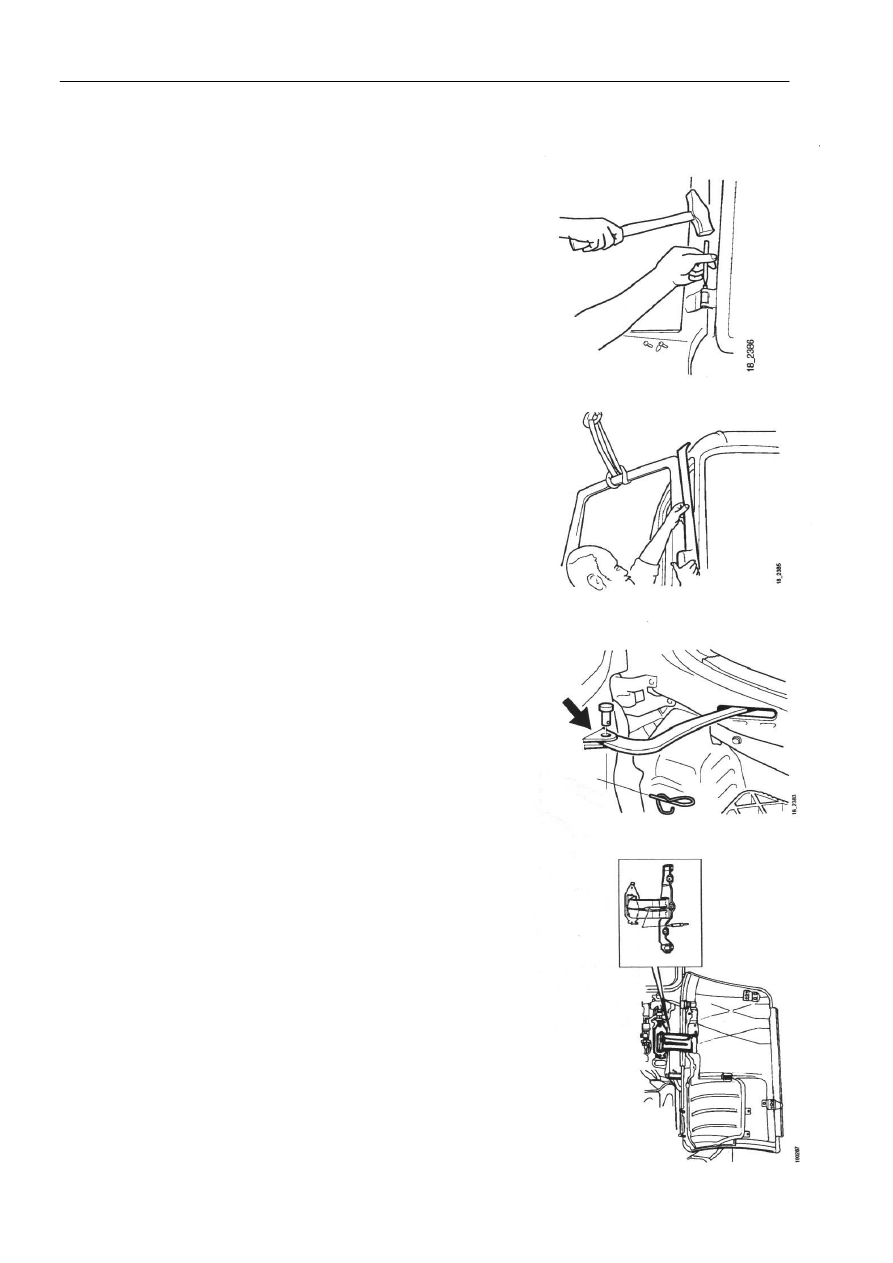

Установка двери, способ 1



Поднять дверь на место с помощью верхнего
подъемника.



С помощью молотка вбить штифты через дверные
петли.












Установить накладку на угловую стойку.



Установить пластиковые накладки на верхнюю
петлю.










Установить дверную подножку.



-      Вставить  дверной  упор.








Установить газовую пружину угла кабины.










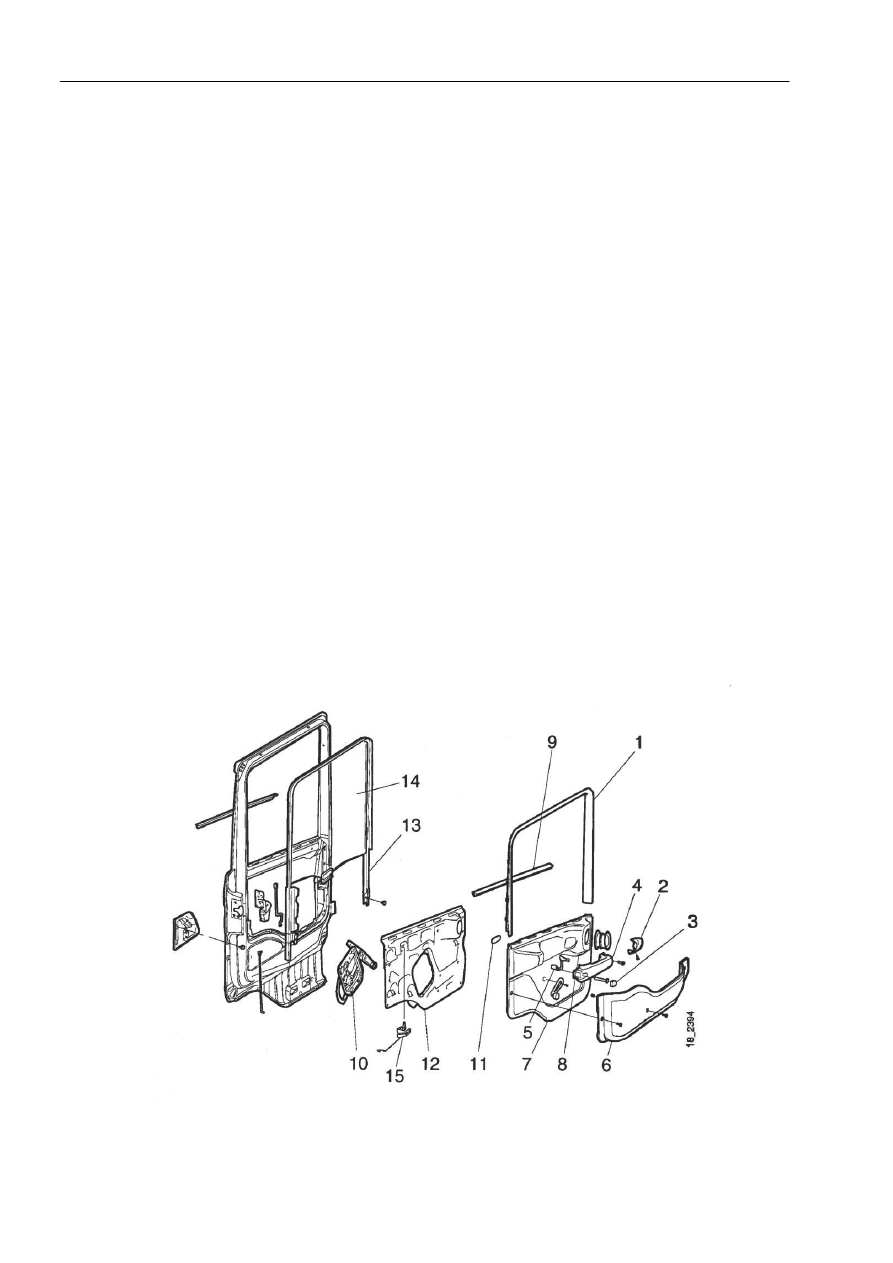

Установка





15



Прикрепить направляющую для
подножки к нижнему торцу двери.



Пропустить весь кабельный жгут через
дверь и подсоединить его к
централизованной системе запирания
дверей.



Установить панель 12, сцентровать рычаг
с механизмом подъема окна и установить
крышку 11.


10  Снять крюк или ременную подвеску.

11  Установить открыватель двери 15.

12  Подключить электрический  разъем 10 к

приводу подъемника окна.


13  Временно подсоединить панель

переключателей 2 и убедиться в том, что
окно легко перемещается в
направляющей.



14  Вставить лампу открывания дверей 8

через отверстие в дверной панели.


15  Установить дверную панель 7.

16  Закрепить лампу открывания дверей.

17  Установить ручку 5, подлокотник 4 и

крышку 3.


18  Установить грязесъемную планку 9.

19  Установить дверной карман 6.

20  Подсоединить панель переключателей 2

к подъемнику окна и закрепить ее на
месте винтами.


21  Установить дверной молдинг 1 вокруг

дверного окна.


22  Установить плавкий предохранитель (№

15) освещения кабины.




























Установка





16


Установка зеркал заднего обзора


23  Установить зеркала заднего обзора, подсоединить

электрический кабель, привернуть на место
верхний и нижний кронштейн.





































24  Установить крышку на нижний кронштейн

зеркала заднего обзора.
