Кабина грузовиков Scania. Руководство - часть 26

Демонтаж





5


9

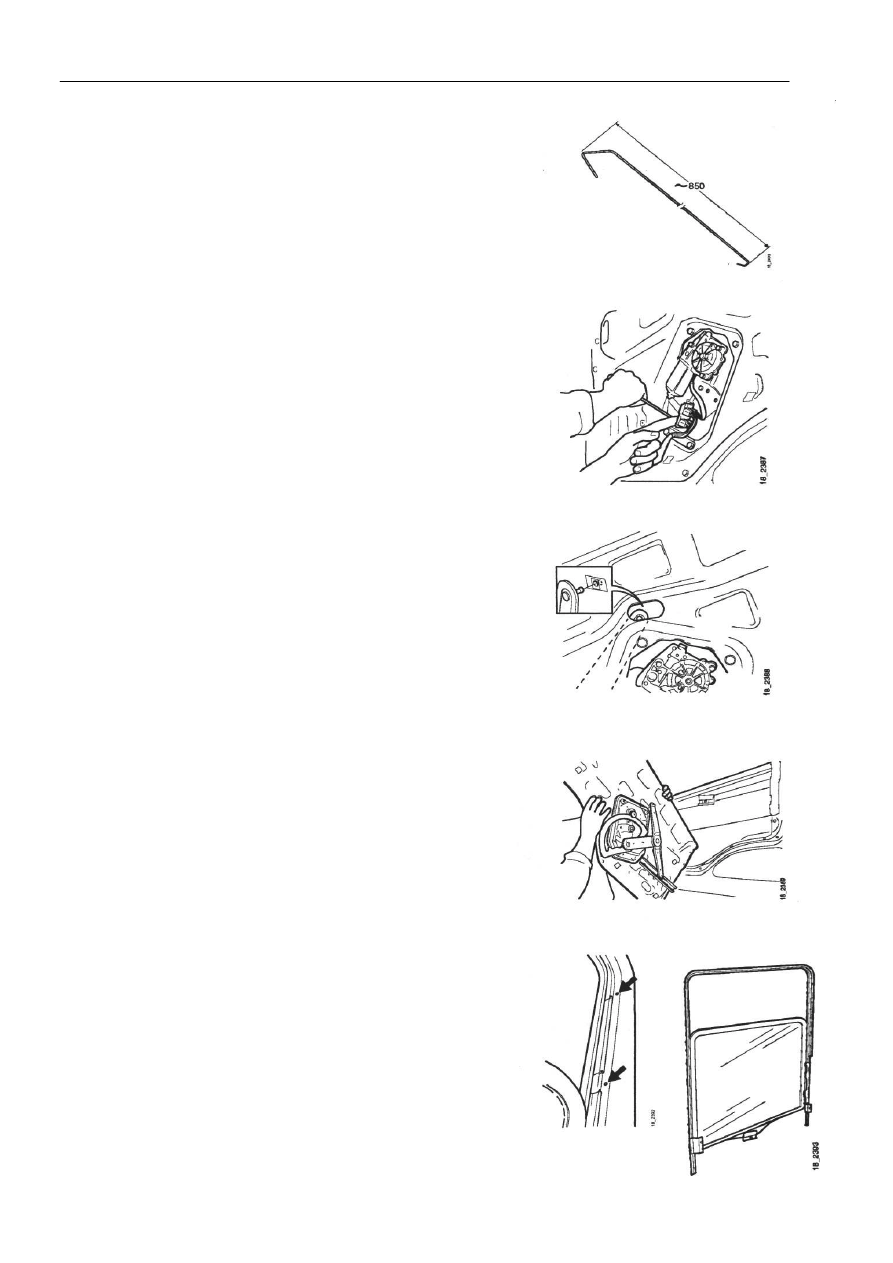

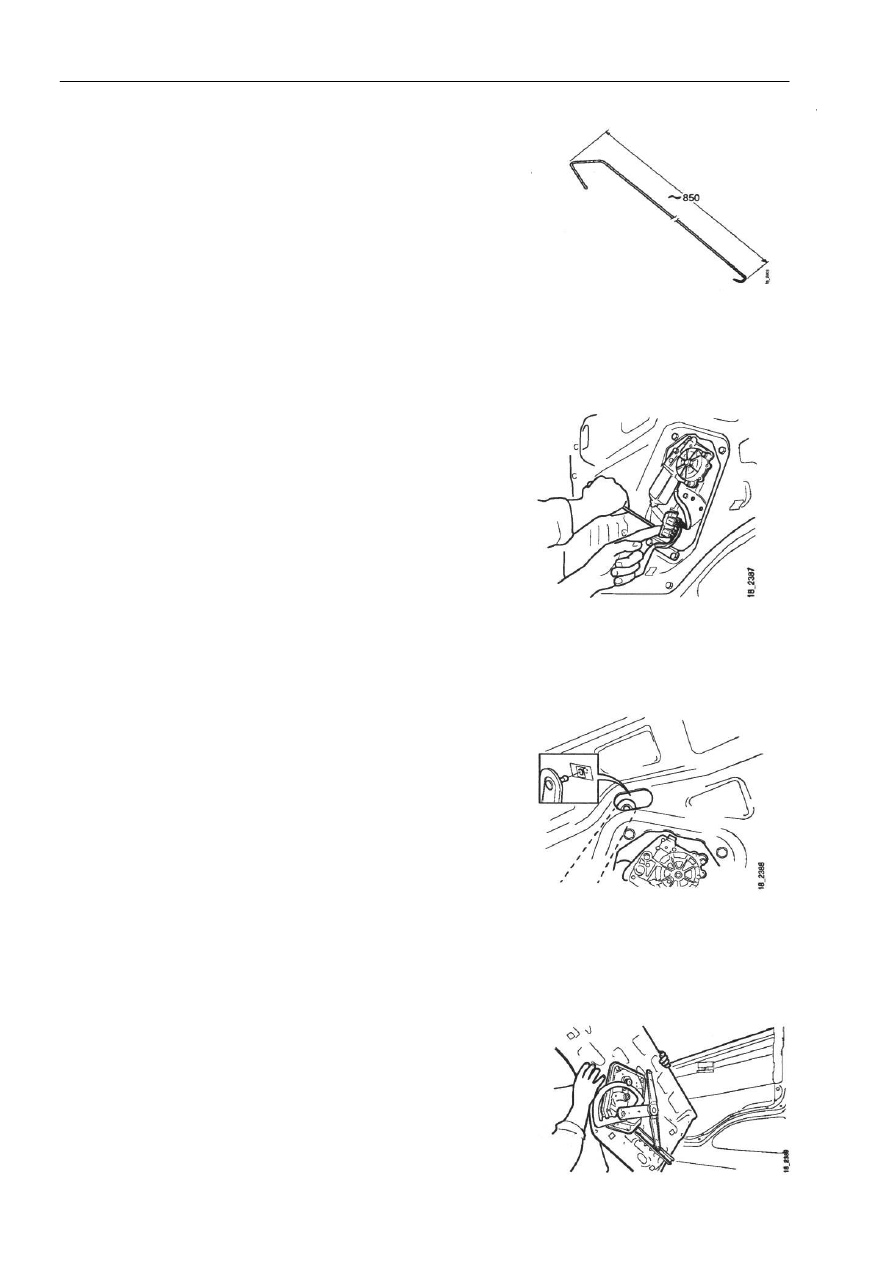

Следует изготовить крюк для поддержания
дверного окна или использовать ременную
подвеску.


10  Поднять дверное окно почти до конца вверх, а

затем опускать его до тех пор, пока оно не станет
держаться на крюке или ременной подвеске.






11  Отключить электрический  разъем 10 привода

дверного окна.









12  Отсоединить рычаг от подъемного механизма

дверного окна через отверстие позади крышки 11.


13  Снять открыватель двери 15.







14  Снять панель 12, расположенную внутри двери.







15  Высверлить взрывные заклепки в направляющей 13

дверного окна, а затем извлечь болты из нижнего
торца.


16  Снять крюк или ременную подвеску,

удерживающую дверное окно.


17  Вынуть направляющую 13 и дверное окно 14.


Демонтаж





6



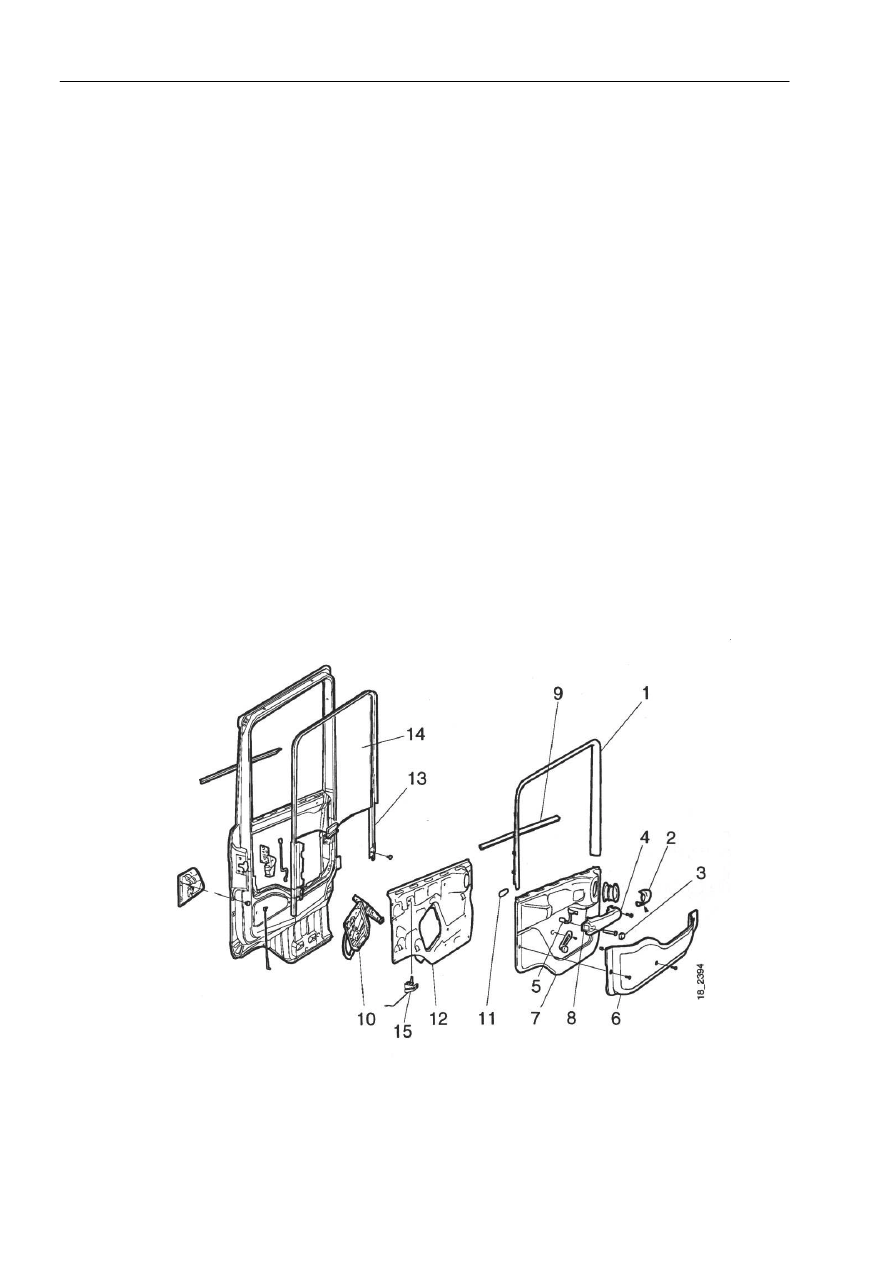

Демонтаж двери, способ 1


1

Снять раму 1, располагающуюся вокруг дверного
окна, начав демонтаж с ее верхнего края.


2

Извлечь болт, расположенный в нижнем торце
панели переключателей 2 подъемника дверного
окна. Отключить электрическое соединение.


3

Снять дверной карман 6.


4

Снять крышку 3, подлокотник 4 и ручку 5.


5

Извлечь плавкий предохранитель (№ 15) освещения
кабины.


6

Извлечь лампу открывания дверей 8, вынув ее через
отверстие в дверной панели.


7

Снять грязесъемную планку 9.


8

Снять дверную панель 7, потянув ее вверх в
сторону.





























Демонтаж





7


9

Следует изготовить крюк для поддержания
дверного окна или использовать ременную
подвеску.


10  Поднять дверное окно почти до конца вверх, а

затем опускать его до тех пор, пока оно не станет
держаться на крюке или ременной подвеске.






11  Отключить электрический  разъем 10 привода

дверного окна.









12  Отсоединить рычаг от подъемного механизма

дверного окна через отверстие позади крышки 11.


13  Снять открыватель двери 15.







14  Снять панель 12, расположенную внутри двери.

15  Отсоединить электрические кабели, ведущие к

централизованной системе запирания дверей.















Демонтаж





8


Демонтаж зеркал заднего обзора

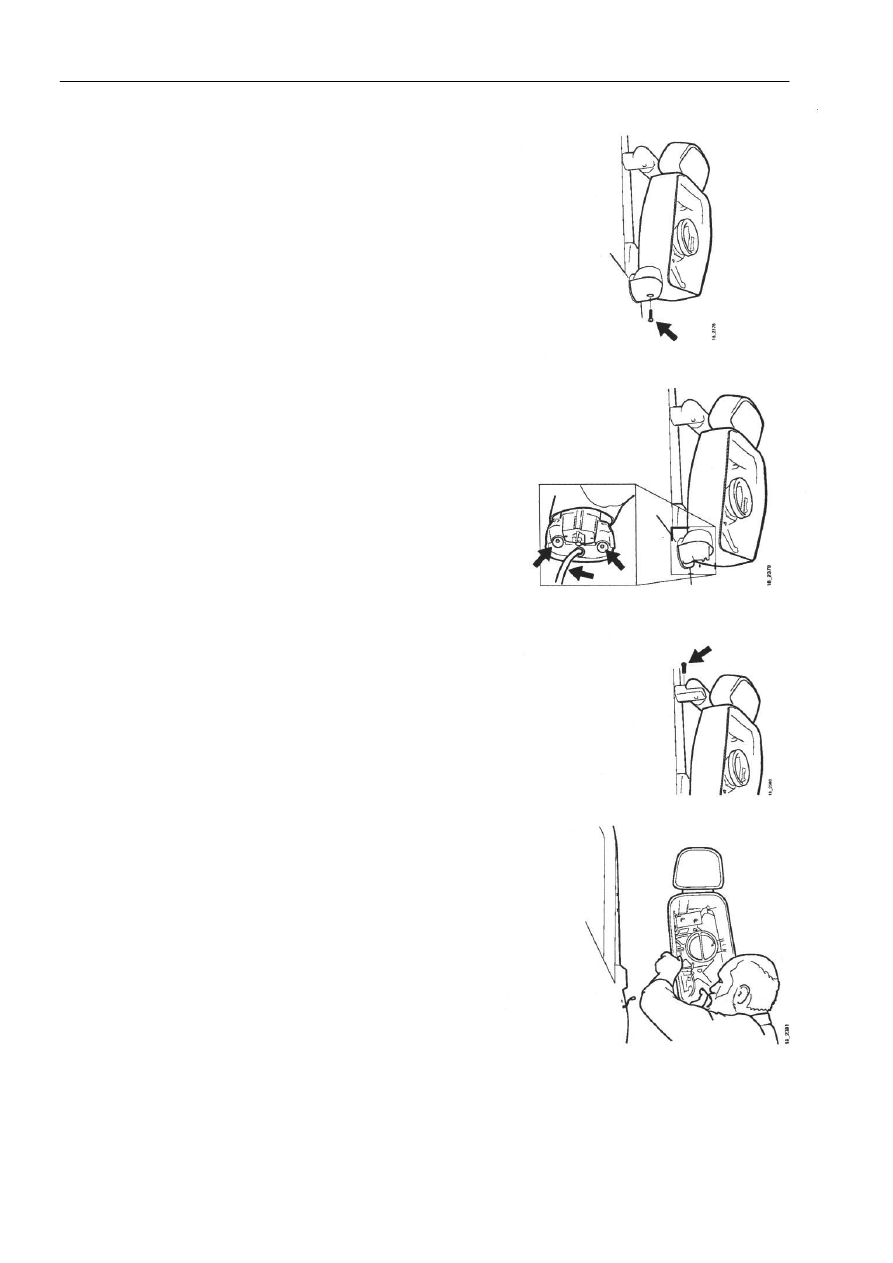

16  Снять крышку с нижнего кронштейна на зеркале

заднего обзора.













17  Отсоединить нижний кронштейн и отсоединить

электрические кабели.











18  Отсоединить верхний кронштейн и снять зеркала

заднего обзора.












19  Извлечь весь кабельный жгут из двери.

20  Снять направляющую для подножки,

расположенную в нижнем торце двери.
