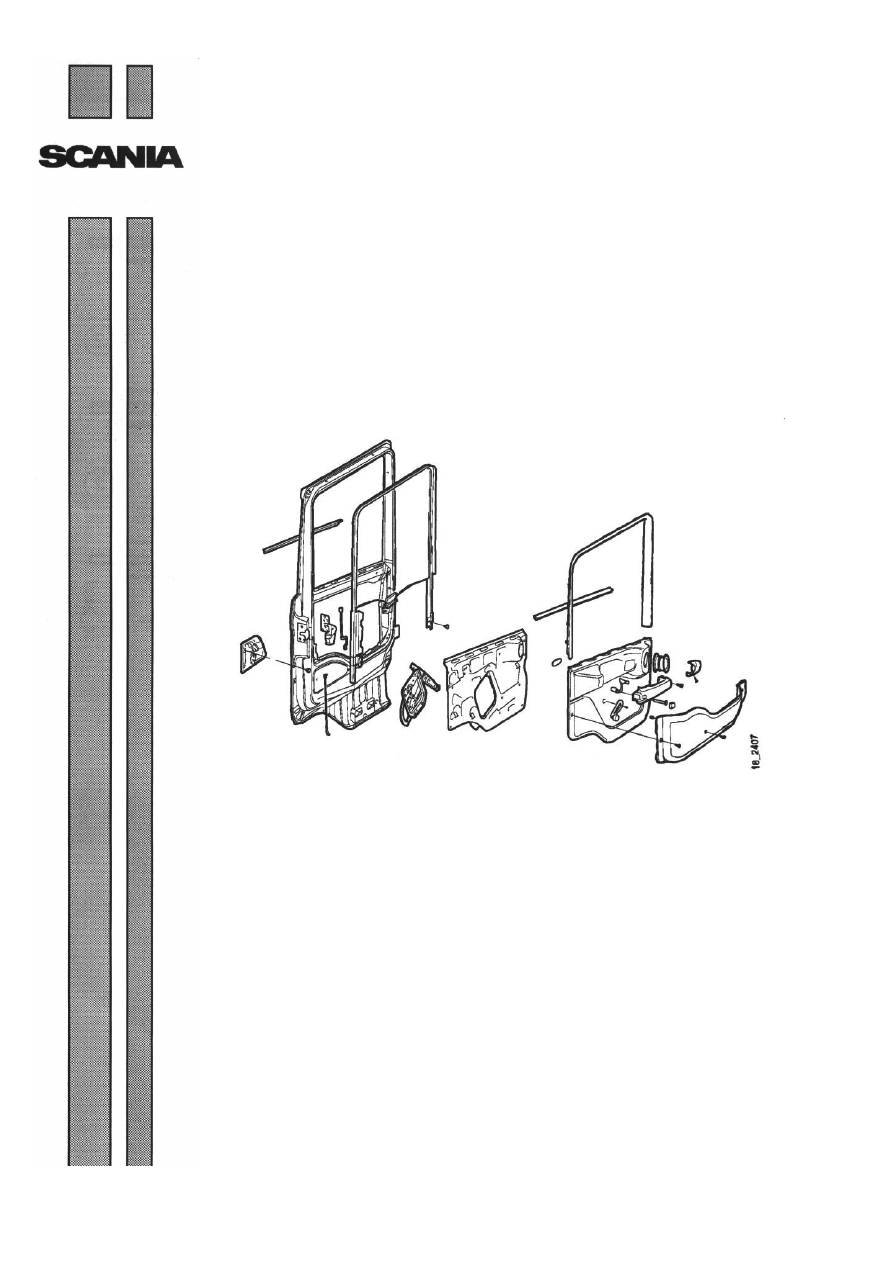

Кабина грузовиков Scania. Руководство - часть 25

1 585 547







Выпуск 1

ru







Дверь, дверное окно и



зеркала заднего обзора















Оглавление





2

Оглавление







Демонтаж

Замок ...........................................................................3

Стекло зеркала заднего обзора .................................3

Дверное окно ..............................................................4

Дверь, способ 1 ..........................................................6

Зеркало заднего обзора ........................................8

Дверь, способ 2 ........................................................10



Установка

Замок .........................................................................11

Дверное окно ............................................................12

Дверь, способ 1 ........................................................14

Зеркало заднего обзора ......................................16

Дверь, способ 2 ........................................................17
































Демонтаж





3



Демонтаж замка


1

Снять дверную ручку 1, отвернув 2 винта с
внутренней стороны двери.


2

Снять тягу 2 в заднем торце дверной ручки;
повернув на 90

°

, отсоединить тягу 3.


Примечание: Демонтаж тяг производить, соблюдая
осторожность.

3

Извлечь болты замка 4 в боковом торце двери.


4

Извлечь замок.


5

Отсоединить привод централизованного запирания
дверей 5 от замка.


Для замены привода централизованного запирания
дверей необходимо снять дверную панель, чтобы
обеспечить доступ к соединению электрического
кабеля.







Демонтаж стекла зеркала

заднего обзора


1

Развернуть зеркало для обеспечения доступа к
пружине фиксатора, расположенной на заднем
торце зеркала.






2

Отключить электрическое соединение, идущее к
стеклу зеркала.


Сборка деталей осуществляется в обратном порядке.

Примечание: Необходимо следить за зацеплением
пружины фиксатора.



Демонтаж





4

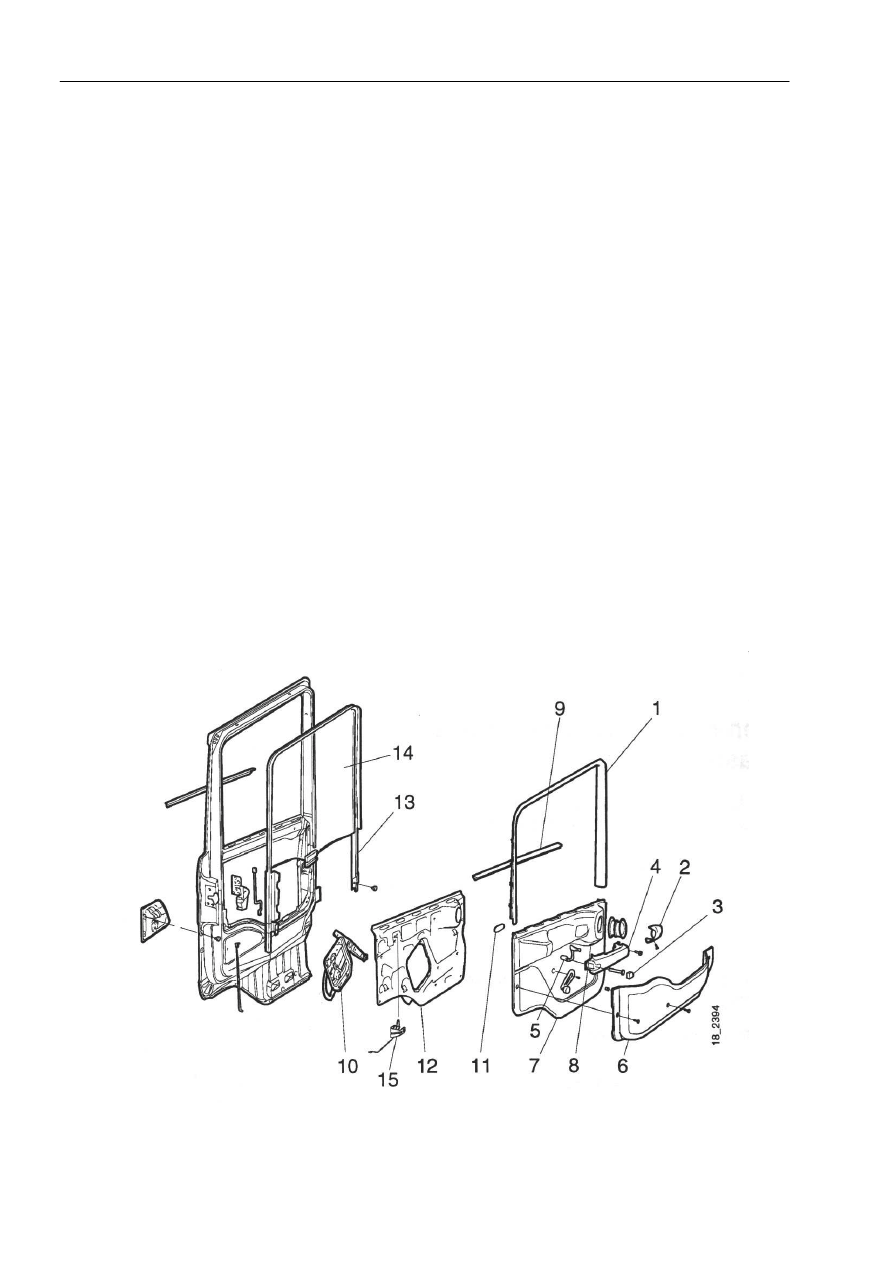

Демонтаж дверного окна


1

Снять раму 1, располагающуюся вокруг дверного
окна, начав демонтаж с ее верхнего края.


2

Извлечь винт, расположенный в нижнем торце
панели переключателей 2 подъемника дверного
окна. Отключить электрическое соединение.


3

Снять дверной карман 6.


4

Снять крышку 3, подлокотник 4 и ручку 5.


5

Извлечь плавкий предохранитель (№ 15) освещения
кабины.


6

Извлечь лампу открывания дверей 8, вынув ее через
отверстие в дверной панели.


7

Снять грязесъемную планку 9.


8

Снять дверную панель 7, потянув ее вверх в
сторону.
