Кабина грузовиков Scania. Руководство - часть 32

Установка дверного замка



18 :01-03



9


4

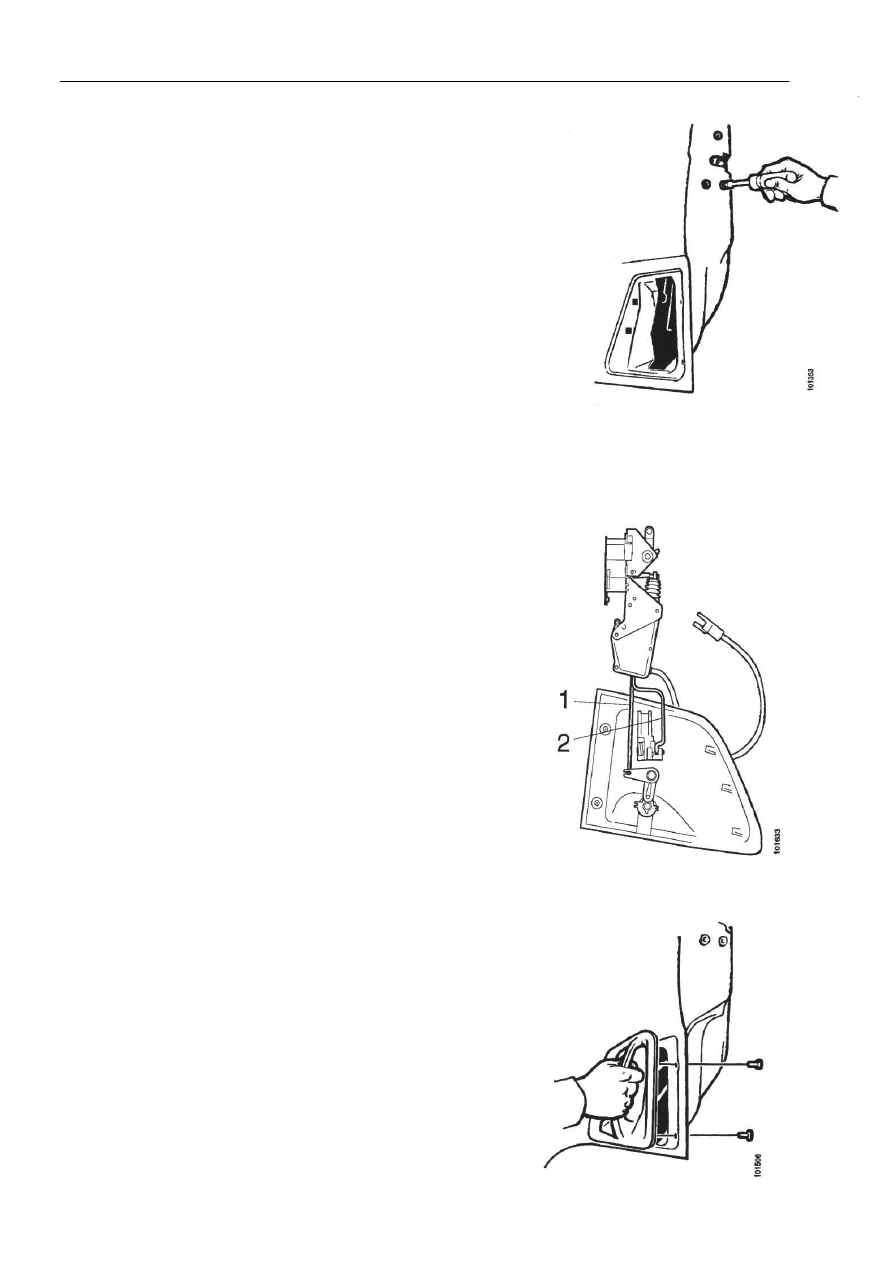

Привернуть замок к торцу двери.


















5

Прикрепить тяги к дверной ручке.
















1 Тяга
2 Тяга








6

Привернуть дверную ручку.









Установка дверного замка



18 :01-03



10



Дверные детали


1

Привернуть винты в нижнем наружном торце
двери, которые удерживают направляющую 1.











2

Установить панель 12. Отцентровать рычаг
подъемного механизма окна и установить крышку
11.


3

Снять крюк или ременную подвеску.











4

Установить защелку двери 13.












5

Подсоединить кабели к приводу подъемника окна.










Установка дверного замка



18 :01-03



11

























6

Временно подсоединить панель переключателей 5 и убедиться в том, что окно свободно
перемещается внутри направляющей.


7

Вставить лампу открывания дверей 8 через отверстие в дверной панели.


8

Установить дверную панель 10.


9

Закрепить лампу открывания дверей.


10  Установить ручку 9, подлокотник 4 и крышку 6.

11  Установить грязесъемную планку 2.

12  Установить дверной карман 7.

13  Подсоединить панель переключателей 5 к подъемнику окна и закрепить ее на месте винтами.

14  Установить накладную раму 3, расположенную вокруг дверного окна. Начать с крюков у

нижнего торца рамы, работы проводить, соблюдая осторожность.


15  Установить плавкий предохранитель номер15освещения кабины и централизованного

запирания дверей в блок плавких предохранителей.
