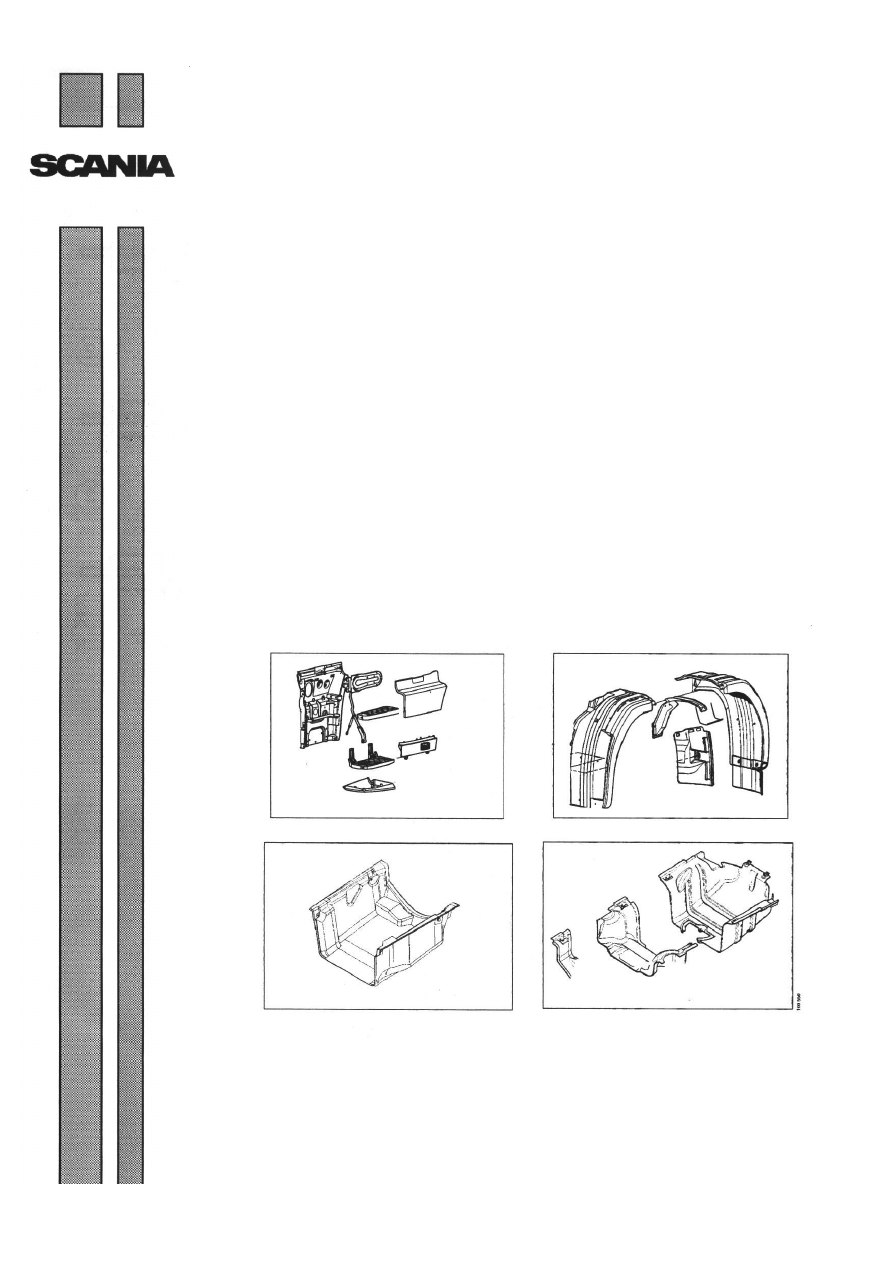

Кабина грузовиков Scania. Руководство - часть 34

1 586 300







Выпуск 1

ru







Откидная подножка



Грязезащитный щиток



Шумоизолирующий экран



















Оглавление



18 :01-04



2

Оглавление






Откидная подножка

.....................................................................................3

Газовая пружина ........................................................4

Шарнирный рычажный механизм .............................

Регулировка ........................................................4

Замена..................................................................5

Механизм ...................................................................6

Крышка .......................................................................7



Грязезащитный щиток / брызговик

.....................................................................................8





Шумоизолирующий экран

.....................................................................................9





Шумопоглощающий кожух

...................................................................................10





























Откидная подножка



18 :01-04



3



Откидная подножка

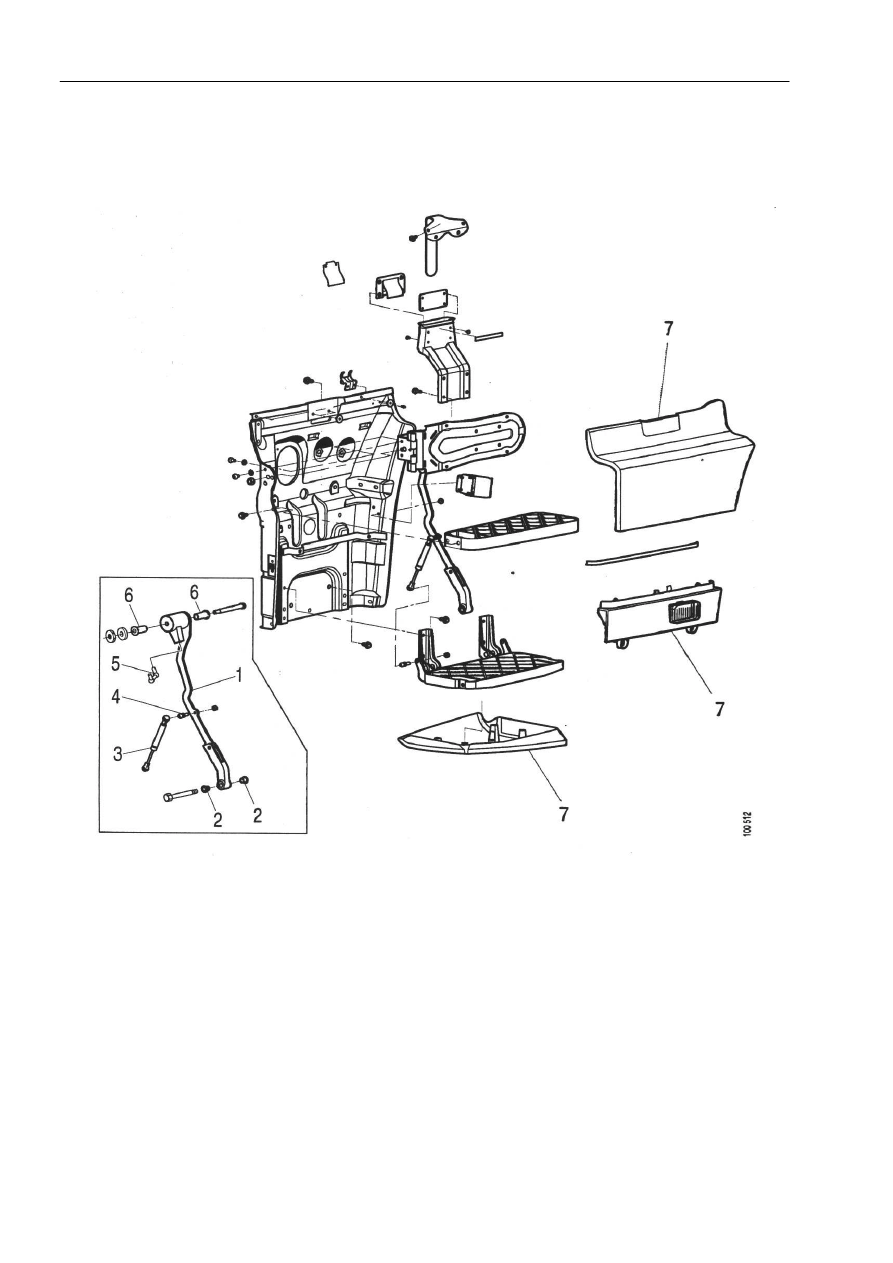

Покомпонентное изображение

































1.  Механизм
2.  Нижние втулки
3.  Газовая пружина
4.  Шаровой палец

5.  Шарнирный рычажный механизм
6.  Верхние втулки
7.  Крышки













Откидная подножка



18 :01-04



4

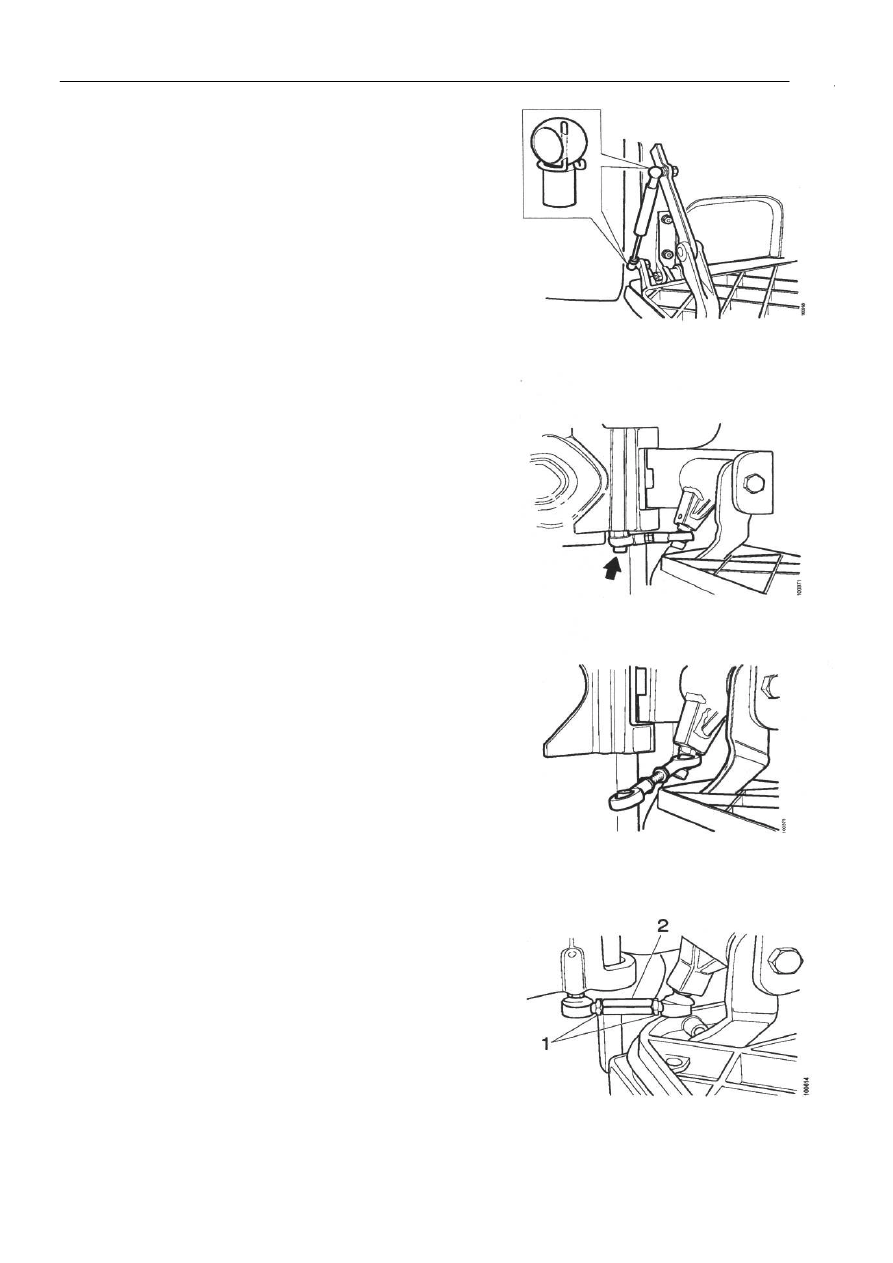

Газовая пружина



Демонтаж

1

Отсоединить газовую пружину от ее верхнего и
нижнего кронштейна, первоначально сняв зажимы.


2

Заменить шаровые пальцы в случае необходимости.


Установка

1

Установить новую газовую пружину и закрепить ее
с помощью зажимов.



Регулировка шарнирного рычажного
механизма


Если откидная подножка не складывается полностью,
может быть осуществлена регулировка шарнирного
рычажного механизма.
Модификация 1

1

Снять крепление шарнирного рычажного
механизма, соединяющего его с дверью.

Модификация 1

2

Повернуть одну часть рычажного механизма и
затянуть контргайку.


3

Присоединить крепление рычажного механизма к
двери. Убедиться в нормальном складывании
откидной подножки. При необходимости
произвести повторную регулировку.


Модификация 2








Модификация 1

Шаровой рычажный механизм включает в себя
насадочный винт. При регулировке этот винт не должен
ослабляться у дверного крепления.



1

Отвернуть контргайку 1 по обеим сторонам
насадки.



2

Регулировка осуществляется в любом
направлении путем поворота насадки 2, при этом
она должна перемещаться на небольшое
расстояние за каждый поворот. Убедиться в
нормальном складывании откидной подножки.
При необходимости осуществить повторную
регулировку.







Модификация 1
