Ремонт цилиндра откидывания кабины





33

Извлечь направляющую втулку.


10  Снять незакрепленное удерживающее кольцо.

Снять маслосъемное кольцо.













11  Убедиться в отсутствии царапин или повреждений

поршня в верхней части цилиндра или в корпусе
цилиндра. В случае наличия царапин или
повреждений необходимо заменить цилиндр в
сборе.

















12  Заменить уплотнение на новое внутри

направляющей втулки.


Примечание: Отверстие в уплотнении должно
смотреть в направлении канавки для рабочей жидкости.

Установить новое уплотнительное кольцо снаружи

направляющей втулки.








Ремонт цилиндра откидывания кабины





34

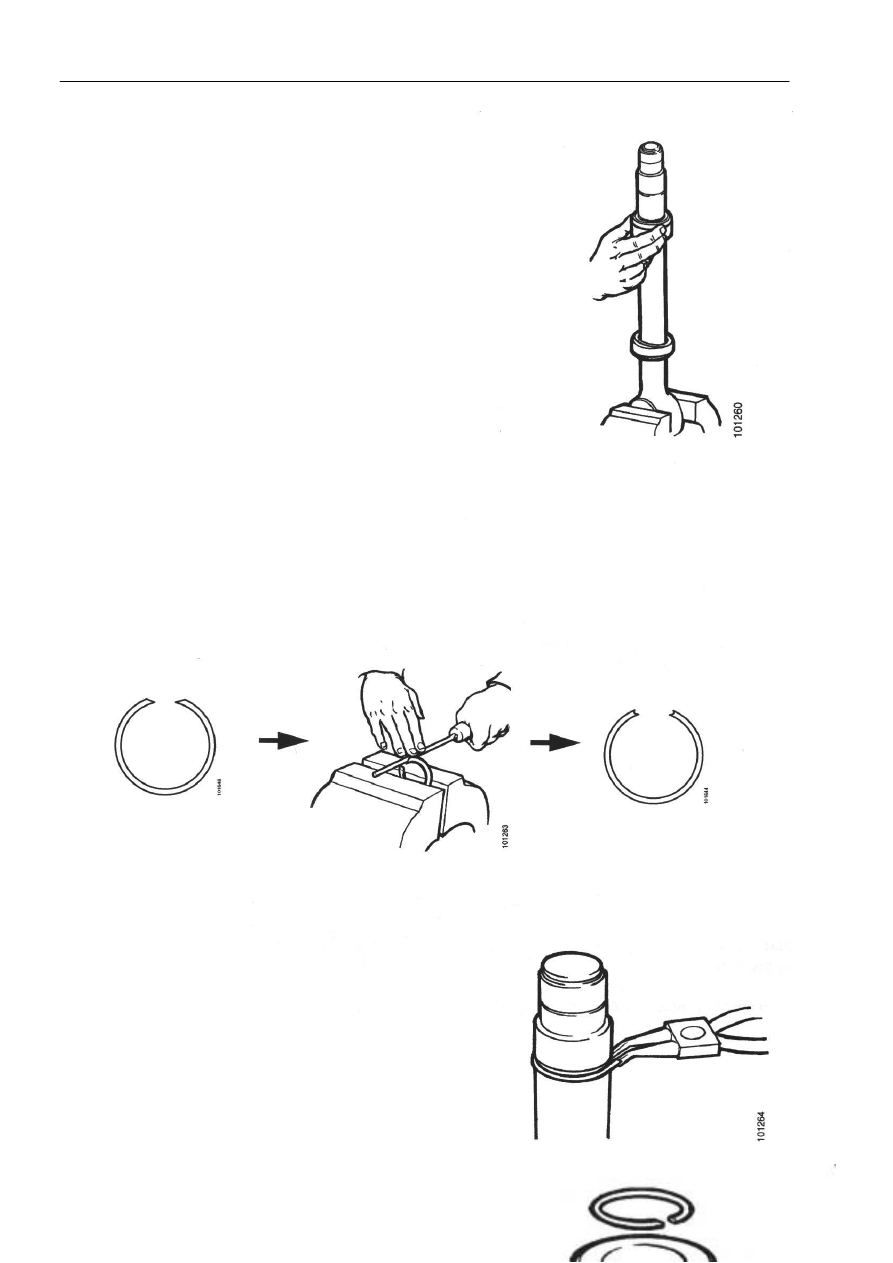

Установка штока поршня


Навернуть новое маслосъемное кольцо на шток
поршня. Концы маслосъемного кольца должны
быть повернуты вниз в направлении от поршня.



Навернуть удерживающее кольцо так, чтобы оно не
было жестко закреплено.



Навернуть направляющую втулку. Канавка для
рабочей жидкости должна смотреть вверх в
направлении поршня.










Затем установить новое удерживающее кольцо для
фиксации направляющей втулки. Проточить
маленький паз в каждом конце удерживающего
кольца с помощью малого круглого напильника.
Теперь появляется возможность сжать
удерживающее кольцо с помощью клещей для
снятия удерживающих колец.


















Установить удерживающее кольцо.









Ремонт цилиндра откидывания кабины





35

Установить новое уплотнительное кольцо в паз в
верхней части штока поршня. Навернуть поршень.
Установить удерживающее кольцо на дальнем
торце штока поршня.



















Уплотнение поршня, распорное кольцо и
уплотнительное кольцо обычно функционируют в
течение всего срока службы цилиндра. Однако,
необходимо убедиться в том, что они не
повреждены. В противном случае их следует
заменить согласно нижеописанным операциям:



Срезать уплотнение, соблюдая осторожность.



Заменить распорное кольцо и уплотнительное
кольцо под уплотнением.


10  Установить новое уплотнение на поршень. Если

оно является излишне тугим, необходимо
осторожно растянуть его большим и указательным
пальцами.





11  Сжать уплотнение с помощью шлангового хомута.

Снять шланговый хомут.










Ремонт цилиндра откидывания кабины





36

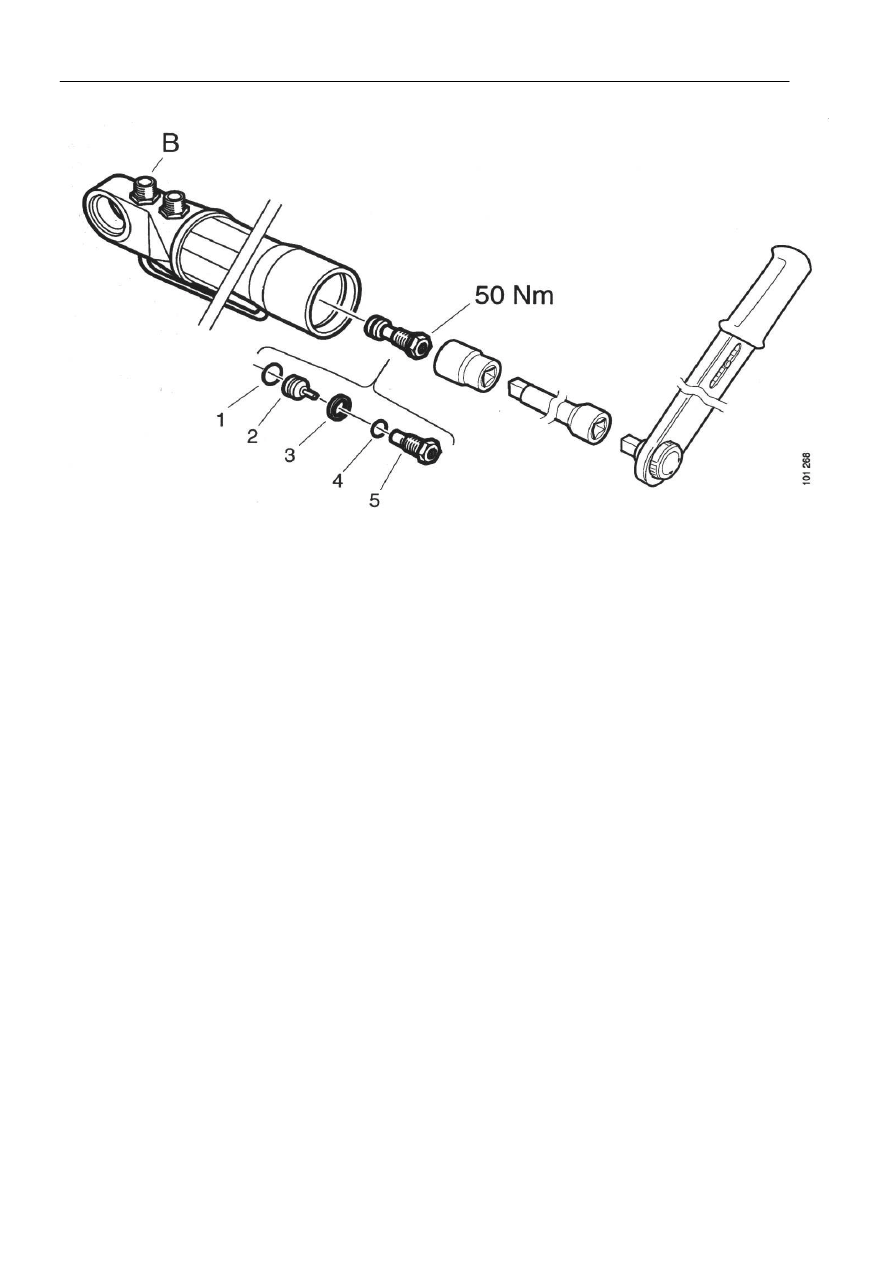

Покомпонентное изображение цилиндра  откидывания  кабины


















1.  Уплотнительное кольцо
2.  Контрольный поршень
3.  Металлическая шайба
4.  Уплотнительное кольцо
5.  Запорный клапан







Контрольный поршень и запорный клапан



Зажать цилиндр в тисках в горизонтальном положении.



Вывернуть запорный клапан с помощью 17 мм шестигранного съемника с надставкой.



Осторожно продуть контрольный поршень сжатым воздухом через штуцер В.



Убедиться в отсутствии повреждения контрольного поршня, в противном случае заменить
контрольный поршень.



Заменить уплотнительные кольца на запорном клапане и контрольном поршне.



Поместить храповую рукоятку на верстак с тем, чтобы надставка и держатель смотрели вверх.
Поместить запорный клапан, металлическую шайбу и контрольный поршень в шестигранный
держатель. Навернуть их на цилиндр, отцентровать резьбу в нижней части цилиндра и
затянуть. Заменить храповую рукоятку на динамометрический гаечный ключ и затянуть с
крутящим моментом затяжки 50 Нм.
