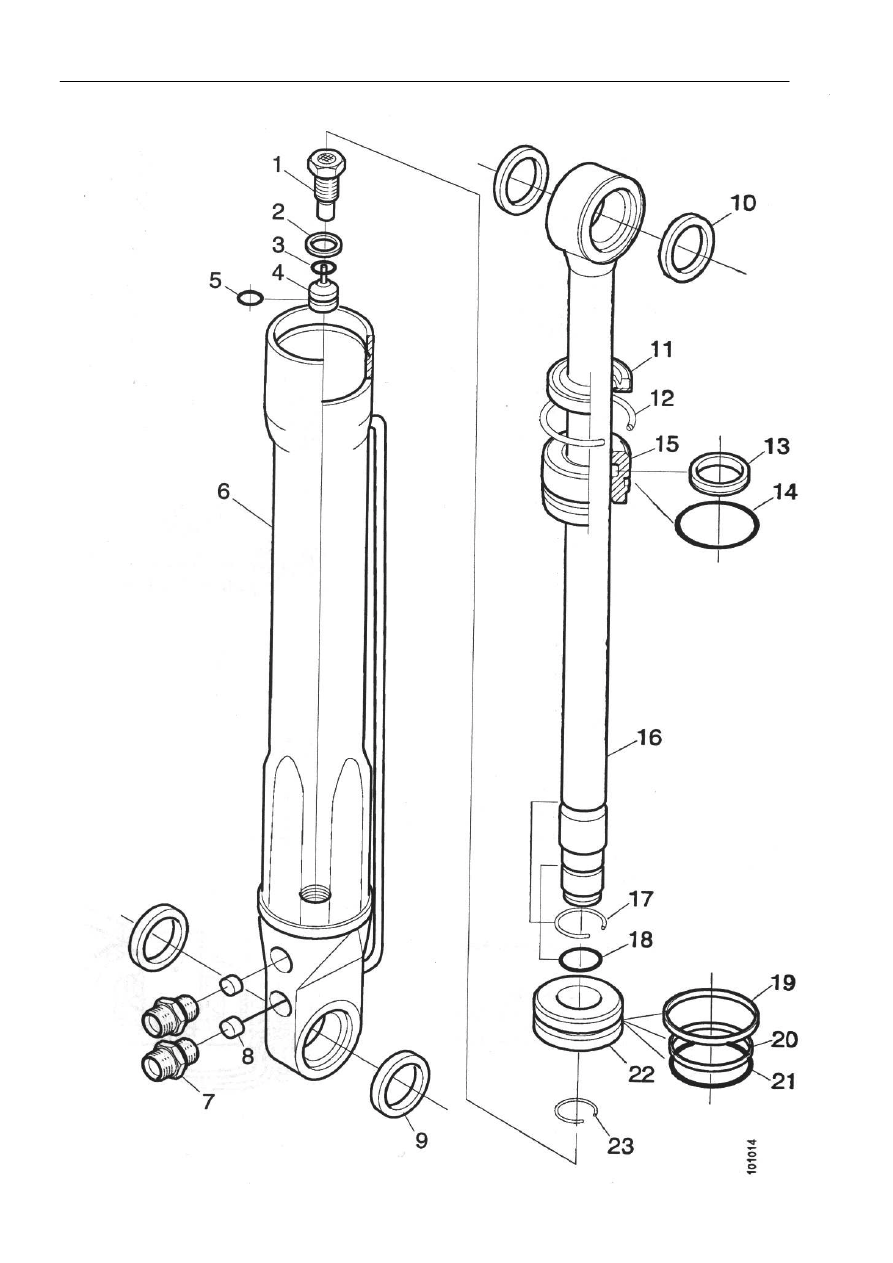

Покомпонентное изображение цилиндра откидывания кабины





29




















































Ремонт цилиндра откидывания кабины





30



Ремонт цилиндра откидывания кабины




Замена уплотнений штока поршня


Подготовительные операции

1

Снять цилиндр с грузовика, следуя рекомендациям,
приведенным в буклете Руководство по ремонту
подвески кабины.


2

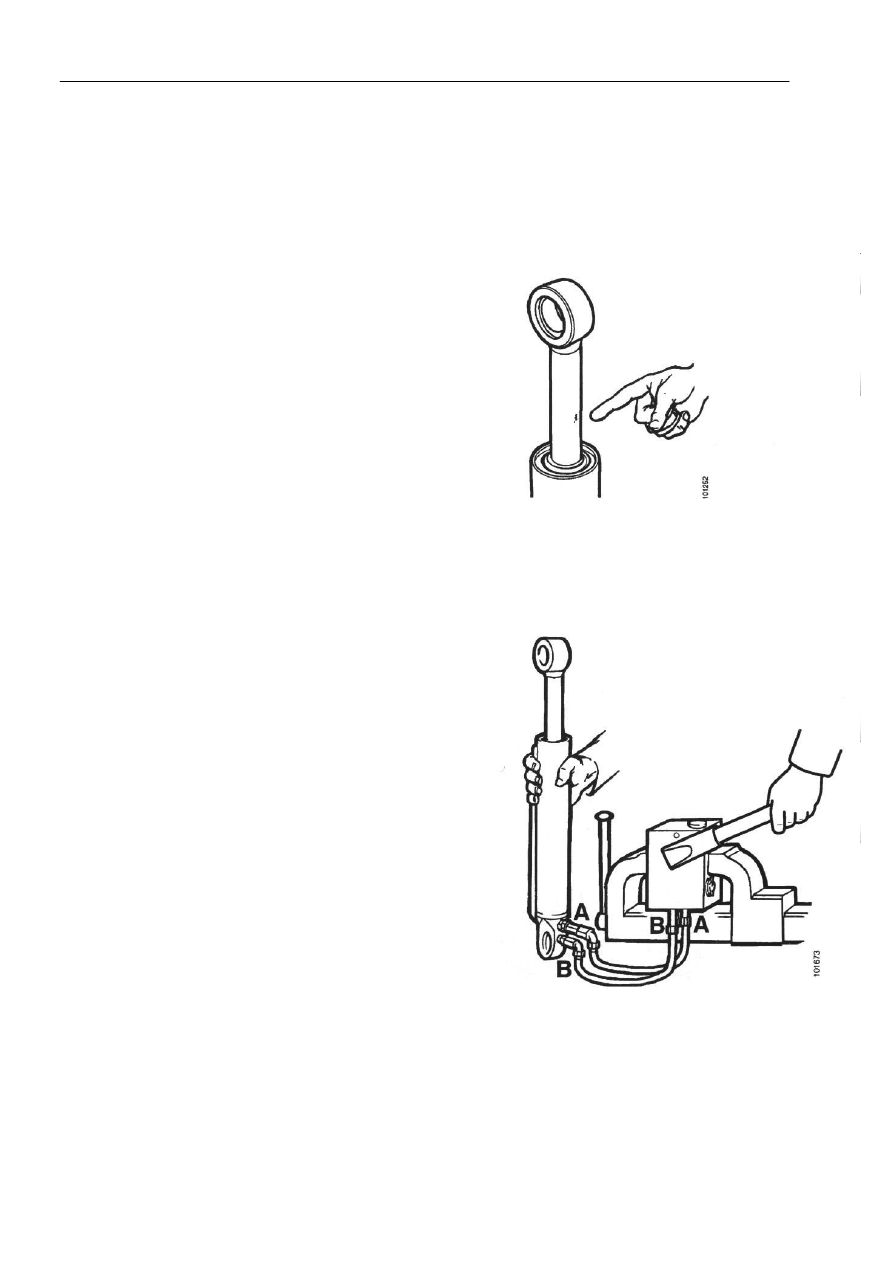

Проверить наличие царапин или повреждений на
цилиндре, в особенности, на штоке поршня. При
наличии царапин или повреждений необходимо
заменить цилиндр в сборе.


3

Заглушить штуцеры защитными пробками.


4

Промыть цилиндр снаружи.


5

Снять защитные пробки.









6

Подсоединить цилиндр к насосу откидывания
кабины, как это показано на рисунке. Установить
клапан переключения в положение откидывания
вверх и осуществлять подкачку до полного
выдвижения штока поршня. Затем установить
клапан переключения в положение опускания и
переместить шток поршня вниз примерно на 10 мм.



ВНИМАНИЕ!  Запрещается использовать сжатый
воздух, поскольку это может привести к вытеснению
поршня и увечью персонала.









Ремонт цилиндра откидывания кабины





31

Демонтаж

1

Зажать нижний кронштейн цилиндра в тисках.


2

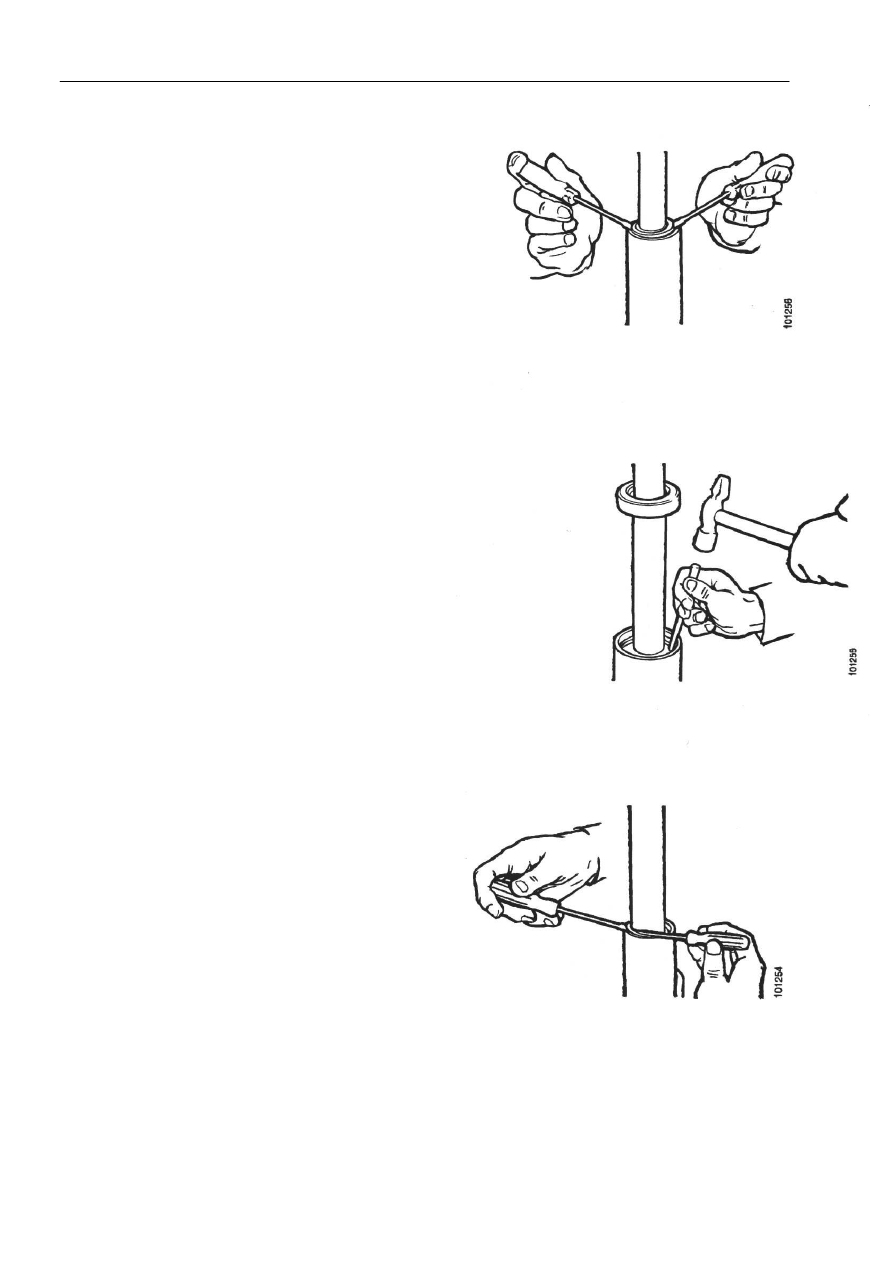

Осторожно выбить маслосъемное кольцо, вставив
малую оправку с одной стороны и вынув кольцо с
другой стороны. Извлечение кольца осуществлять с
помощью отверток.











3

Выбить направляющую втулку примерно на 10 мм с
помощью малой оправки с тем, чтобы показалось
удерживающее кольцо.












4

Снять удерживающее кольцо и оставить его на
валу.


Примечание: Необходимо соблюдать
осторожность, чтобы не поцарапать шток поршня,
так как в противном случае он подлежит замене.














Ремонт цилиндра откидывания кабины





32

5

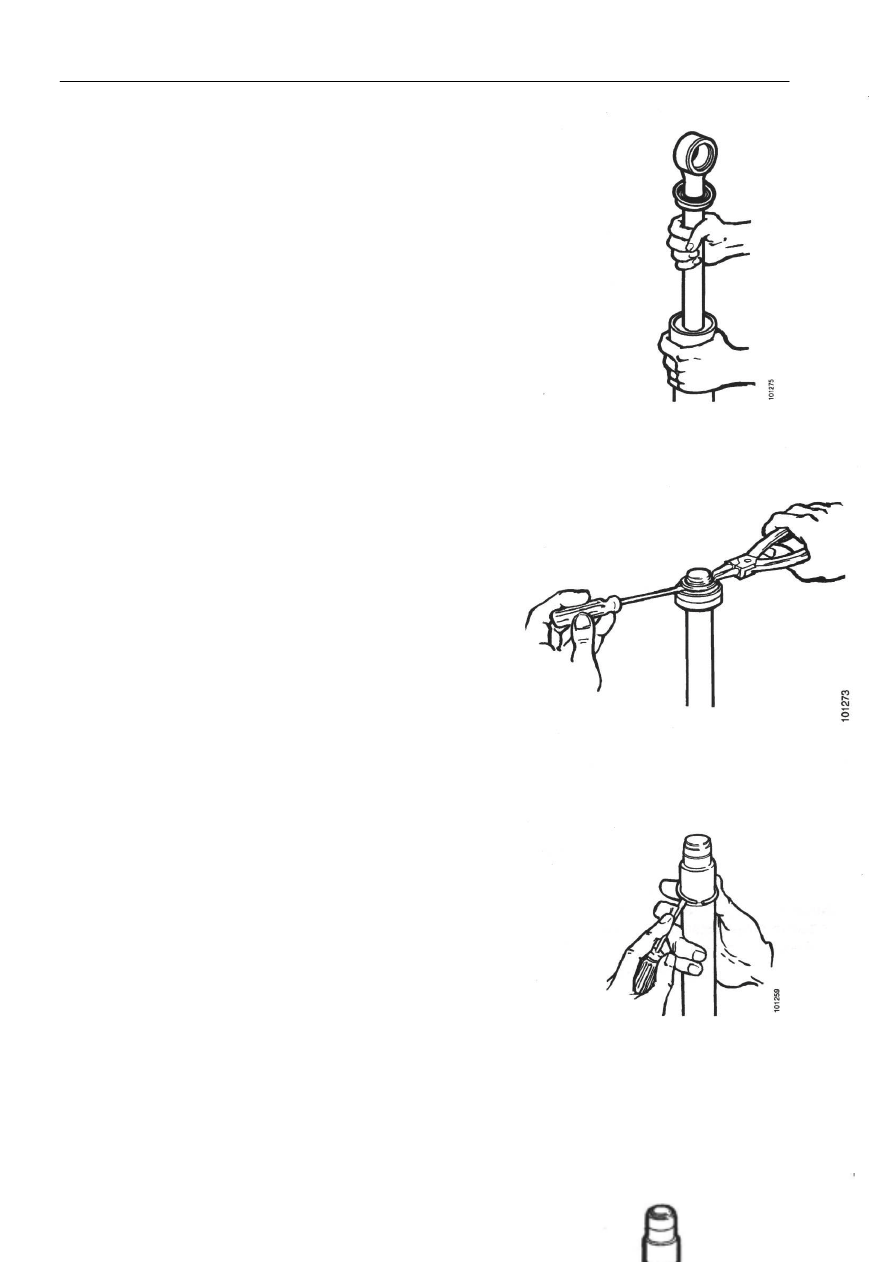

Извлечь шток поршня из цилиндра вместе с
направляющей втулкой, уплотнениями и поршнем.
Направляющая втулка отделяется путем
вытягивания с небольшим усилием.

















6

Зажать верхний кронштейн штока поршня в тисках
так, чтобы торец поршня смотрел вверх.


7

Снять удерживающее кольцо с торца штока
поршня. Вынуть поршень и снять уплотнительное
кольцо под ним. В случае заедания поршня
осторожно выбить его с помощью молотка.











8

Снять удерживающее кольцо, закрепив
направляющую втулку.
