Кабина грузовиков Scania. Руководство - часть 18





Ремонт насоса откидывания кабины





21

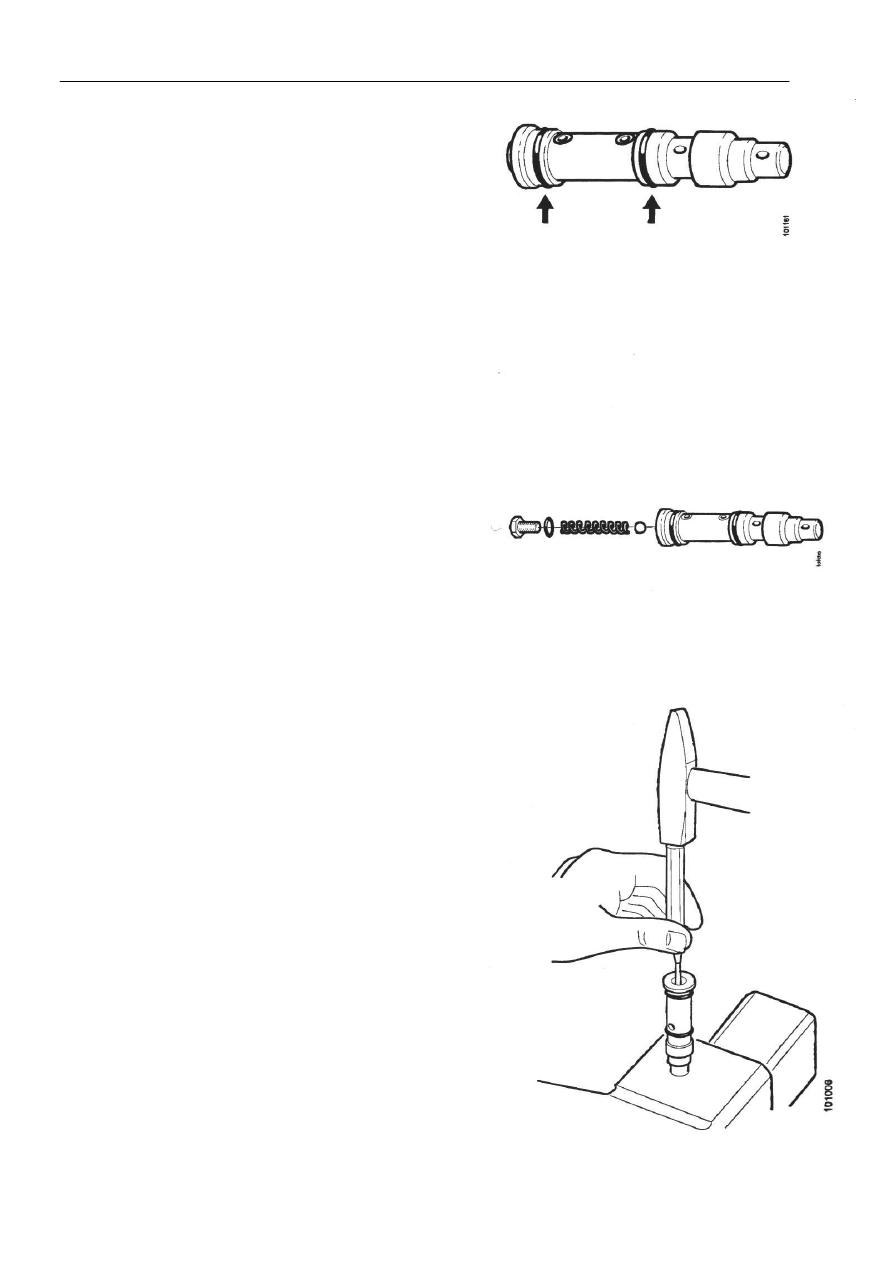

18  Установить два новых уплотнительных кольца

вокруг клапана переключения.












Пружина, шарик и уплотнительное кольцо

Замена пружины, шарика и уплотнительного кольца в
клапане переключения осуществляется следующим
образом:


Извлечь болт из клапана переключения, а затем
извлечь пружину и шарик.













Поместить новый шарик в клапан переключения.
Забить шарик на дно его гнезда с помощью легкого
кернера.



Установить новую пружину. Установить новое
уплотнительное кольцо на болт и завернуть его.











Ремонт насоса откидывания кабины





22

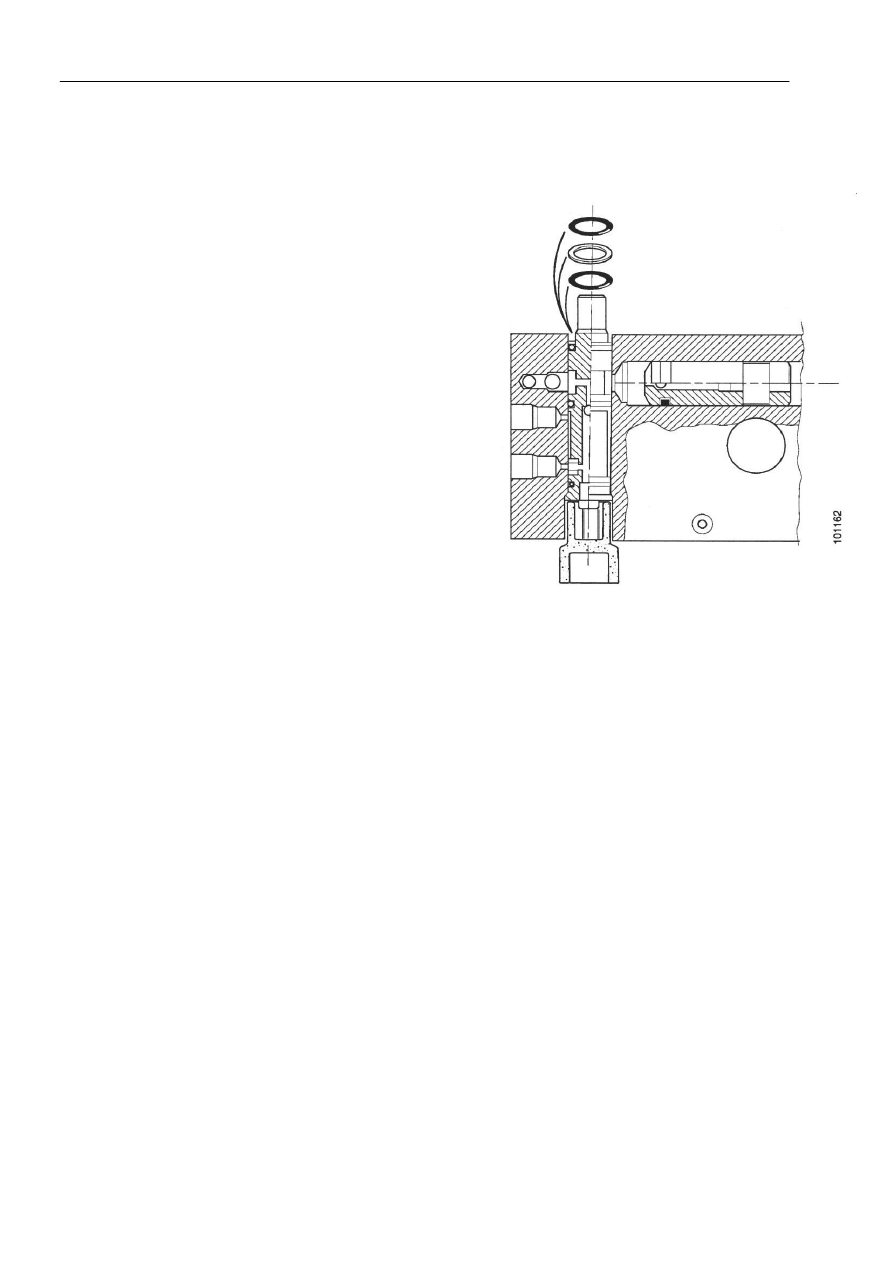

Установка клапана переключения



Поместить новый пластиковый шарик в корпус
насоса. Убедиться в его правильном расположении.



Смазать клапан переключения. Вкрутить его в
корпус насоса. Проверить отметку, нанесенную на
клапан ранее, и убедиться в том, что клапан
установлен в то же положение, что и раньше.



Установить новое уплотнительное кольцо,
пластиковое кольцо, а затем еще одно
уплотнительное кольцо на верхней стороне клапана
переключения. Насосы с защитной крышкой имеют
только одно уплотнительное кольцо.



Установить защитную шайбу. Если насос имеет
защитную крышку, ее необходимо установить на
место вместе с уплотнительным кольцом. В
качестве держателя следует использовать,
например, 10 мм втулку.



Забить новый штифт.








Продолжить ремонт остальных узлов насоса или осуществить проверку давления насоса, как это
описано на странице 26, и установить насос на грузовик.

Затем продуть систему, как это описано на странице 27.

Полностью откинуть кабину, а затем опустить ее обратно вниз.
Осуществить проверку уровня рабочей жидкости в насосе.

Примечание: В процессе движения автомобиля клапан переключения должен быть установлен в
положение откидывания вниз.











Ремонт насоса откидывания кабины





23

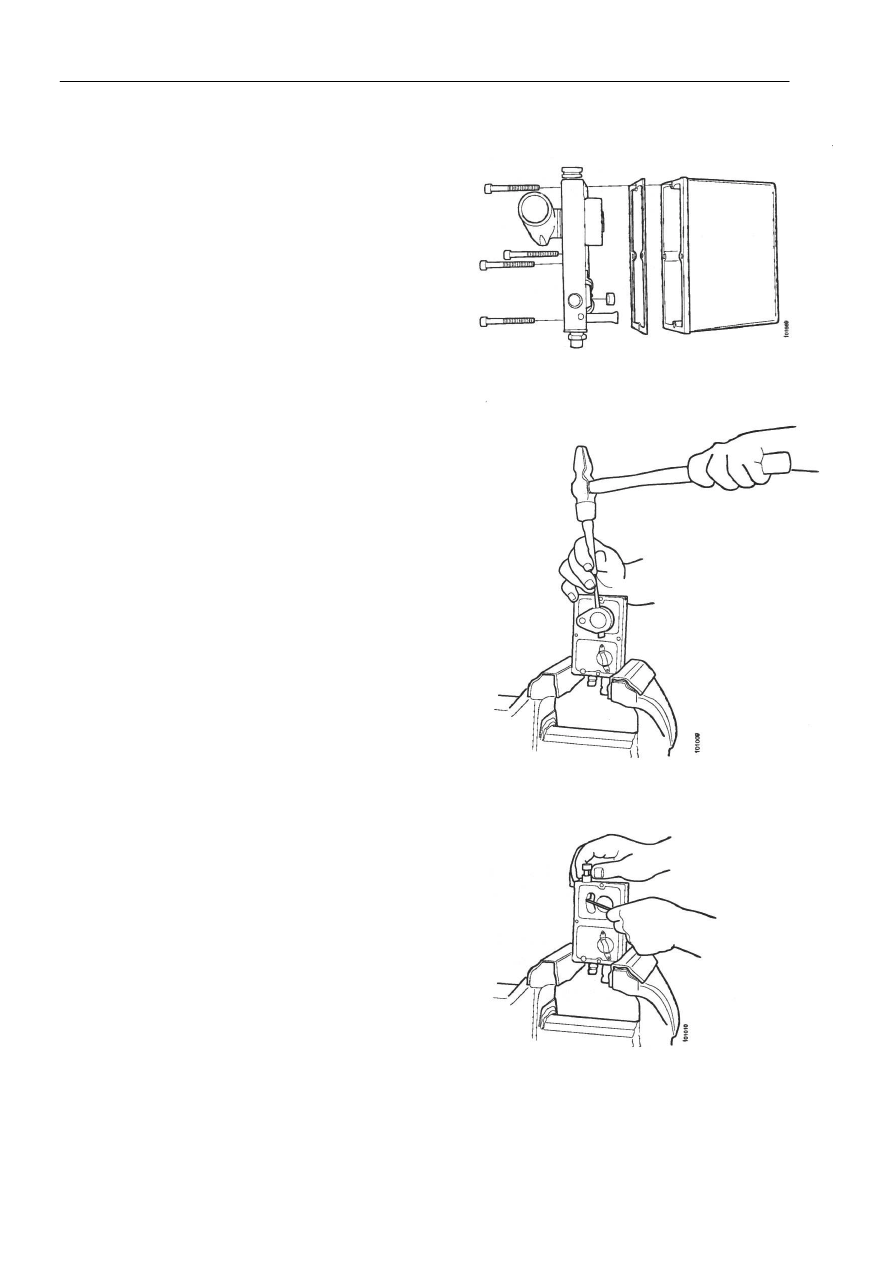

Дальнейшая переборка насоса



Отвернуть резервуар рабочей жидкости.



Снять прокладку, фильтр и магнит.



Зажать насос в тисках.









Поршень насоса


Выбить штифт из рычага насоса.



Вынуть рычаг насоса и держатель ручки.
















Вывернуть заливную пробку.



Вытолкнуть вверх поршень насоса с помощью
отвертки.



Промыть поршень снаружи. Промыть насос.



Убедиться в отсутствии задиров или коррозии на
поршне или в насосе; в противном случае заменить
указанные узлы.








Ремонт насоса откидывания кабины





24

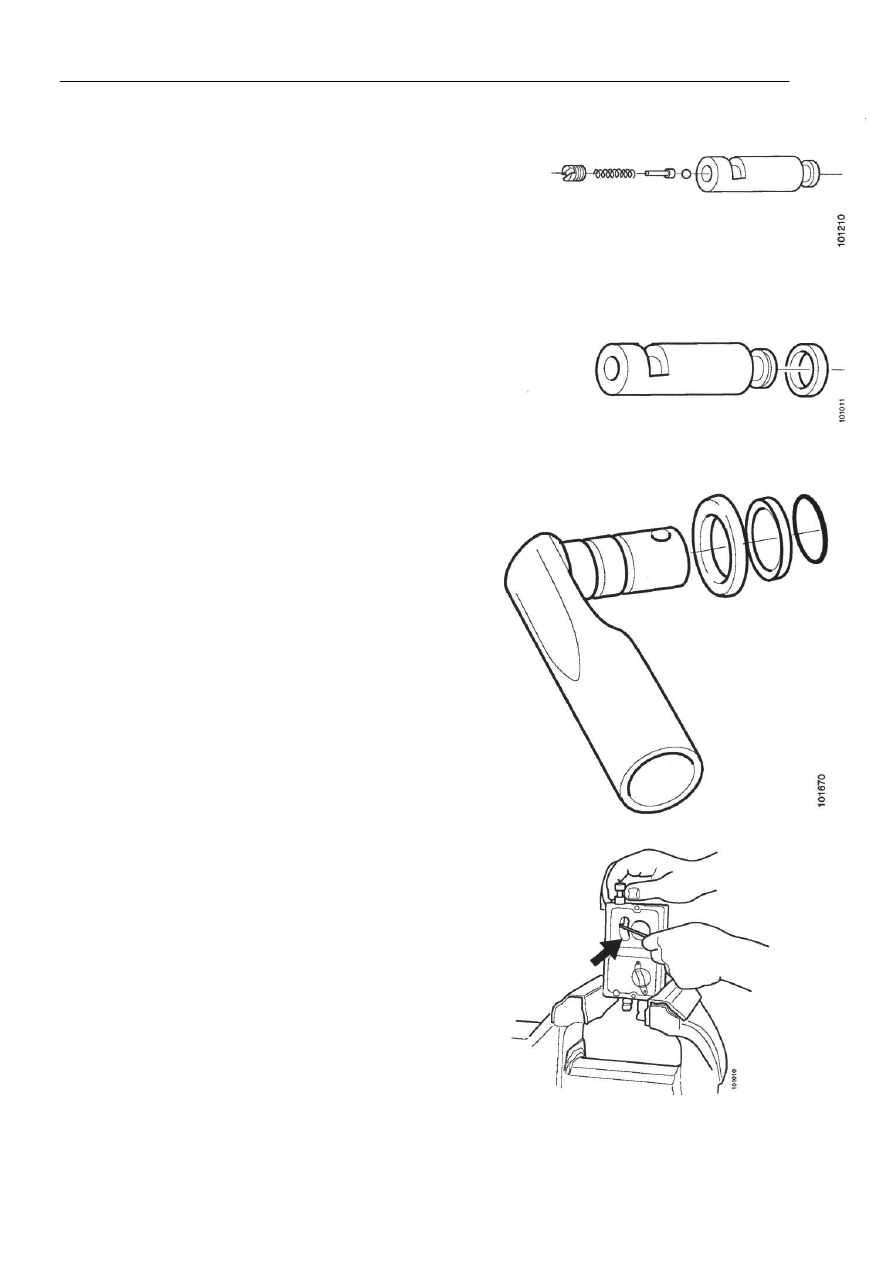

Вывернуть винт из поршня с помощью маленькой
отвертки. Отчистить внутреннюю сторону поршня
и уплотнить шарик. Собрать детали и завернуть
винт.









Заменить уплотнение на поршне.










Заменить латунное кольцо, уплотнение и
уплотнительное кольцо на держателе ручки.











10  Смазать поршень.

11  Установить поршень.



Примечание: Необходимо соблюдать
осторожность, чтобы не повредить уплотнение на
поршне. Держатель ручки насоса имеет острый
край.


12  Заменить уплотнительное кольцо заливной пробки

и установить его. Убедиться в отсутствии засорения
отверстий.


13  Установить держатель ручки, ручку насоса и

штифт.
