Кабина грузовиков Scania. Руководство - часть 17

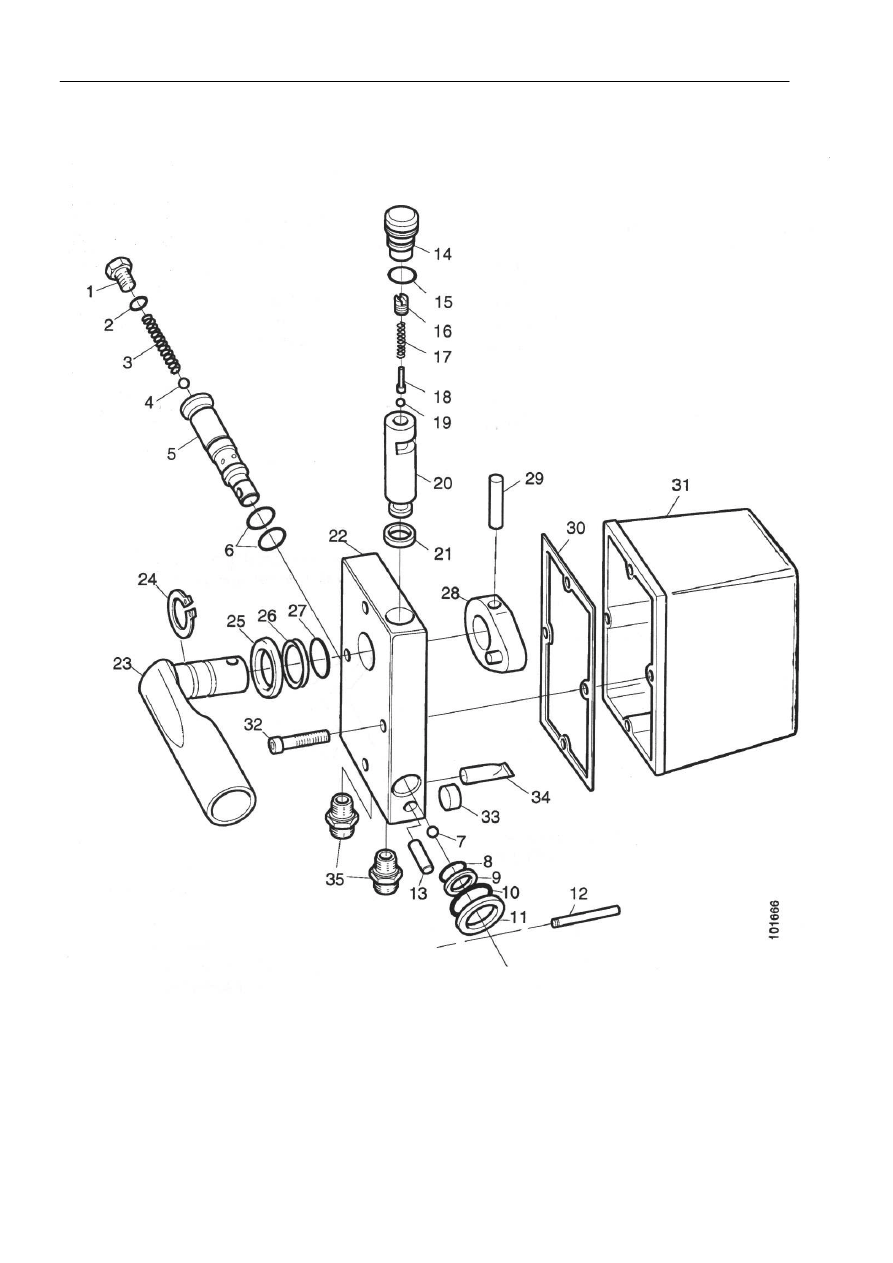

Покомпонентное изображение насоса откидывания кабины





17





Покомпонентное изображение насоса
откидывания кабины














































Ремонт насоса откидывания кабины





18



Ремонт насоса откидывания кабины





Необходимые рекомендации




Проверить давление в насосе, как это описано на
странице 26. Быстрое падение давления может
свидетельствовать о повреждении уплотнений в
клапане переключения. Такое повреждение вызывается
инородными частицами, содержащимися в рабочей
жидкости. Можно произвести ремонт только клапана
переключения, либо следует осуществить переборку
всего насоса.

Если вы планируете осуществить переборку всего
насоса, резервуар рабочей жидкости может быть снят в
процессе ремонта клапана переключения.





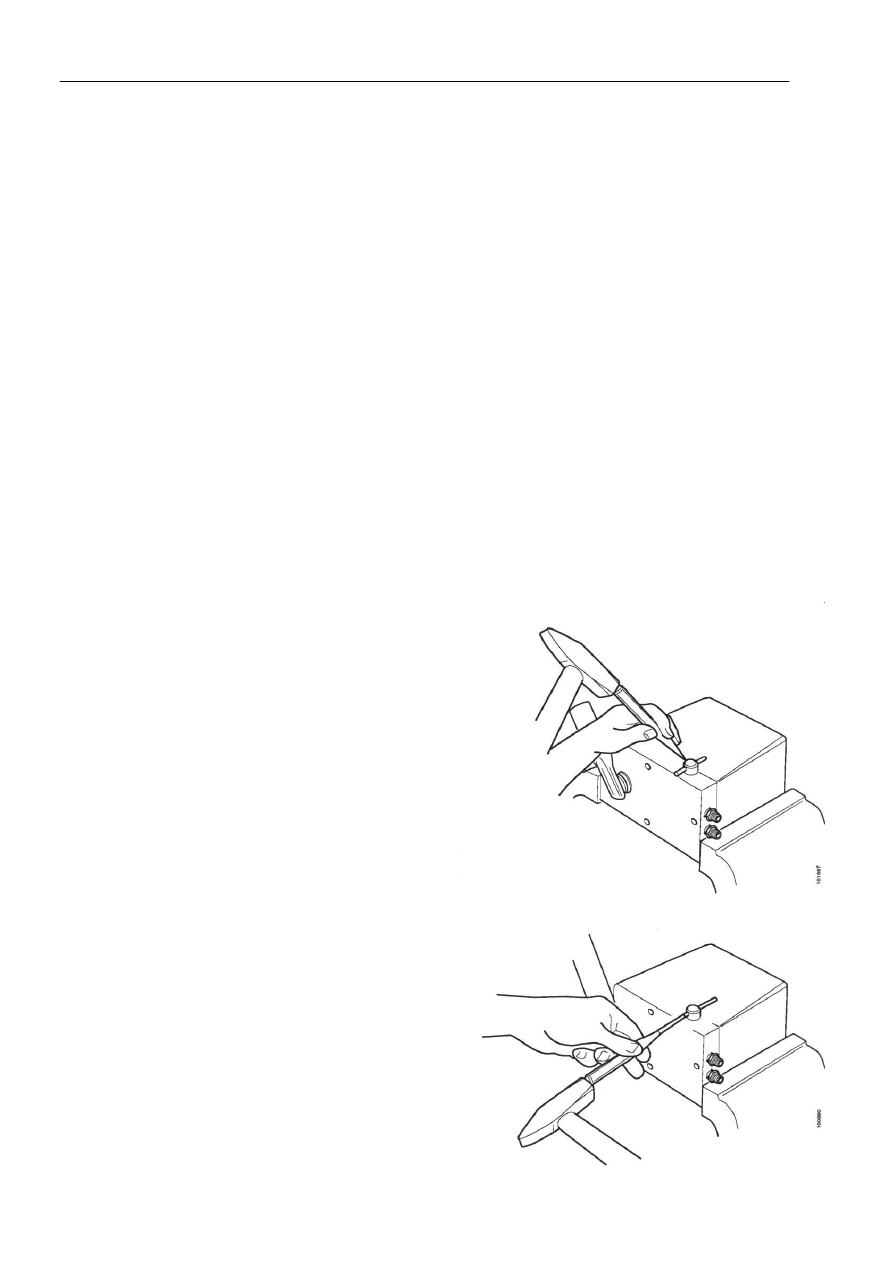

Клапан переключения



Снять насос с грузовика.



Слить рабочую жидкость из насоса.



Заглушить штуцеры защитными пробками.



Промыть насос снаружи.



Зажать насос в тиски.



Повернуть клапан переключения таким образом,
чтобы штифт находился под углом, как это
показано на рисунке.



Промаркировать клапан переключения кернером с
тем, чтобы его можно было впоследствии
правильно установить.






Выбить штифт. Если насос имеет защитную
крышку, ее необходимо снять вместе с
уплотнительным кольцом.



Ремонт насоса откидывания кабины





19



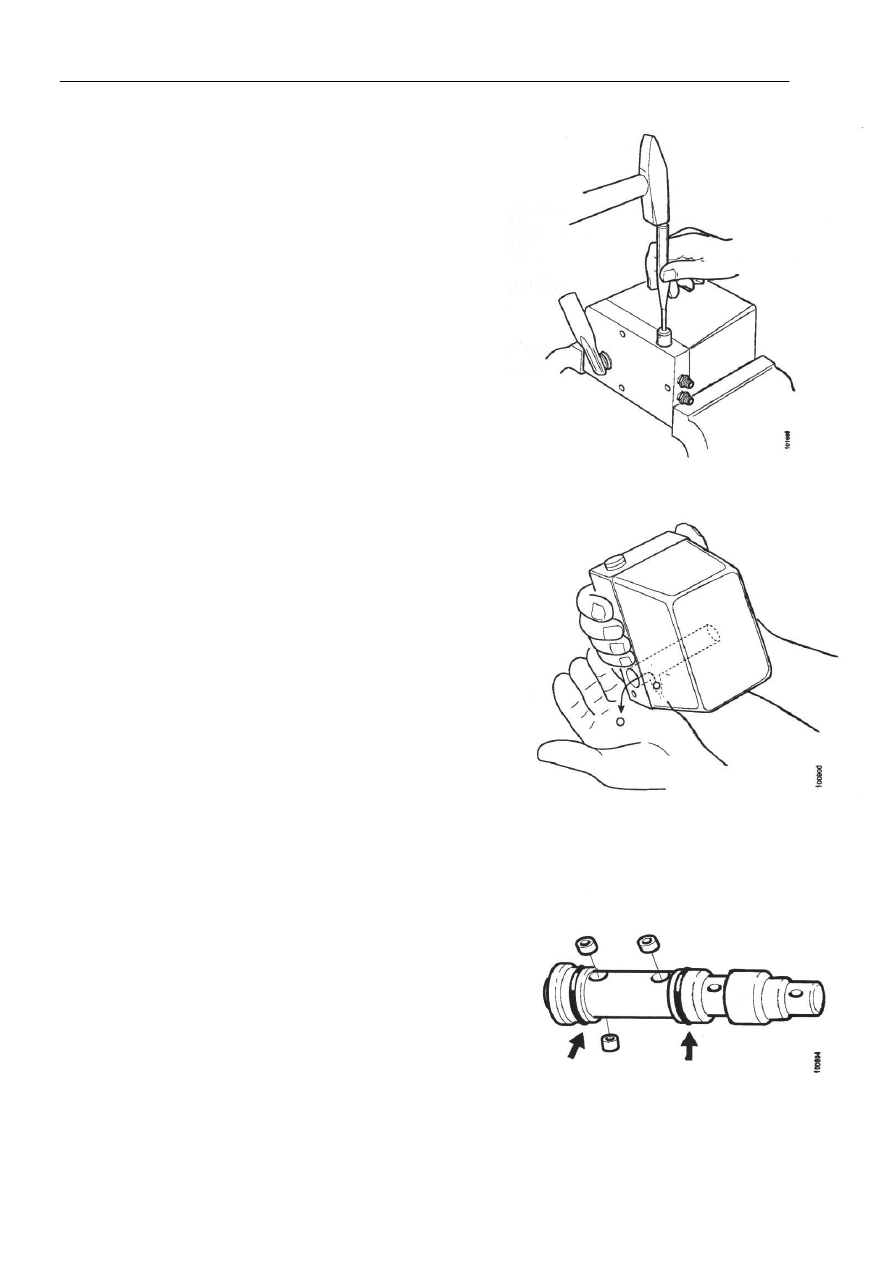

Убедиться в том, что поршень находится в нижнем
положении. В этом случае шарик насоса  находится
внутри своего гнезда.


10  Осторожно выбить клапан переключения с

помощью оправки. Снять пластиковое кольцо и два
уплотнительных кольца с верхней стороны клапана
переключения.
















11  Вынуть насос из тисков. Вытряхнуть пластиковый

шарик насоса из его отверстия.














12  Снять уплотнительные кольца с клапана

переключения.


13  Извлечь пластиковые уплотнения из клапана

переключения, вставив маленькую отвертку в
отверстие уплотнений с тем, чтобы уплотнения
прилегали к отвертке. Затем вынуть уплотнения.


Примечание: Следует соблюдать осторожность, чтобы
не поцарапать металлическую поверхность.



Ремонт насоса откидывания кабины





20


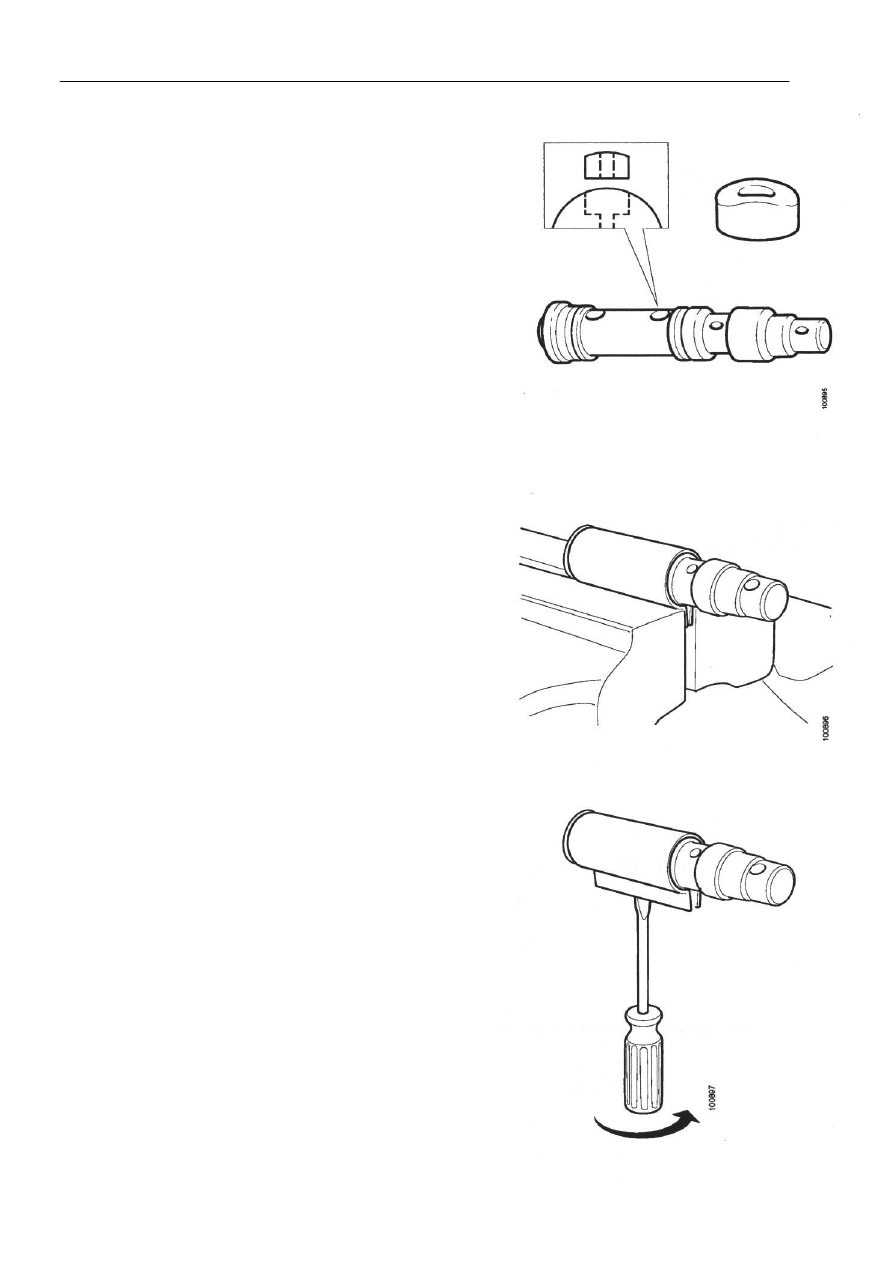

14  Промыть клапана переключения. Убедиться в

отсутствии задиров или коррозии на клапане
переключения или в насосе; в противном случае
заменить указанные узлы.


15  Установить три новых пластиковых уплотнения в

клапан переключения.


Примечание: Изогнутая сторона уплотнения должна
быть обращена наружу и повернута так, чтобы она
совпадала с  изгибом клапана переключения.












16  Запрессовать уплотнения с помощью

металлической втулки, входящей в комплект
прокладок.











17  Снять металлическую втулку с помощью отвертки.
