Кабина грузовиков Scania. Руководство - часть 16

Обнаружение неисправностей

Покомпонентное изображение
цилиндра откидывания кабины

Покомпонентное изображение

насоса откидывания кабины

Обнаружение неисправностей

Руководство по ремонту

Руководство по ремонту

Насос откидывания кабины

В  разделе,  относящемся  к  насосу  откидывания  кабины,  описываются
способы  демонтажа  и  сборки  насоса,  а  также  методика  замены
уплотнительных  колец  и  уплотнений,  в  том  числе  тех,  которые
применяются  на  клапане  переключения.  В  разделе  также  описываются
способы  проверки  давления  в  насосе  и  методика  замены  шариков
запорных клапанов, клапана переключения и поршня.

Цилиндр откидывания кабины

В  разделе,  относящемся  к  цилиндру  откидывания  кабины,  описываются
способы  демонтажа  и  сборки  цилиндра,  а  также  методика  замены  его
уплотнительных  колец  и  уплотнений.  В  разделе  описываются  способы
замены  запорного  клапана  и  контрольного  поршня,  а  также  методика
отслеживания своевременного устранения протечек в цилиндре.

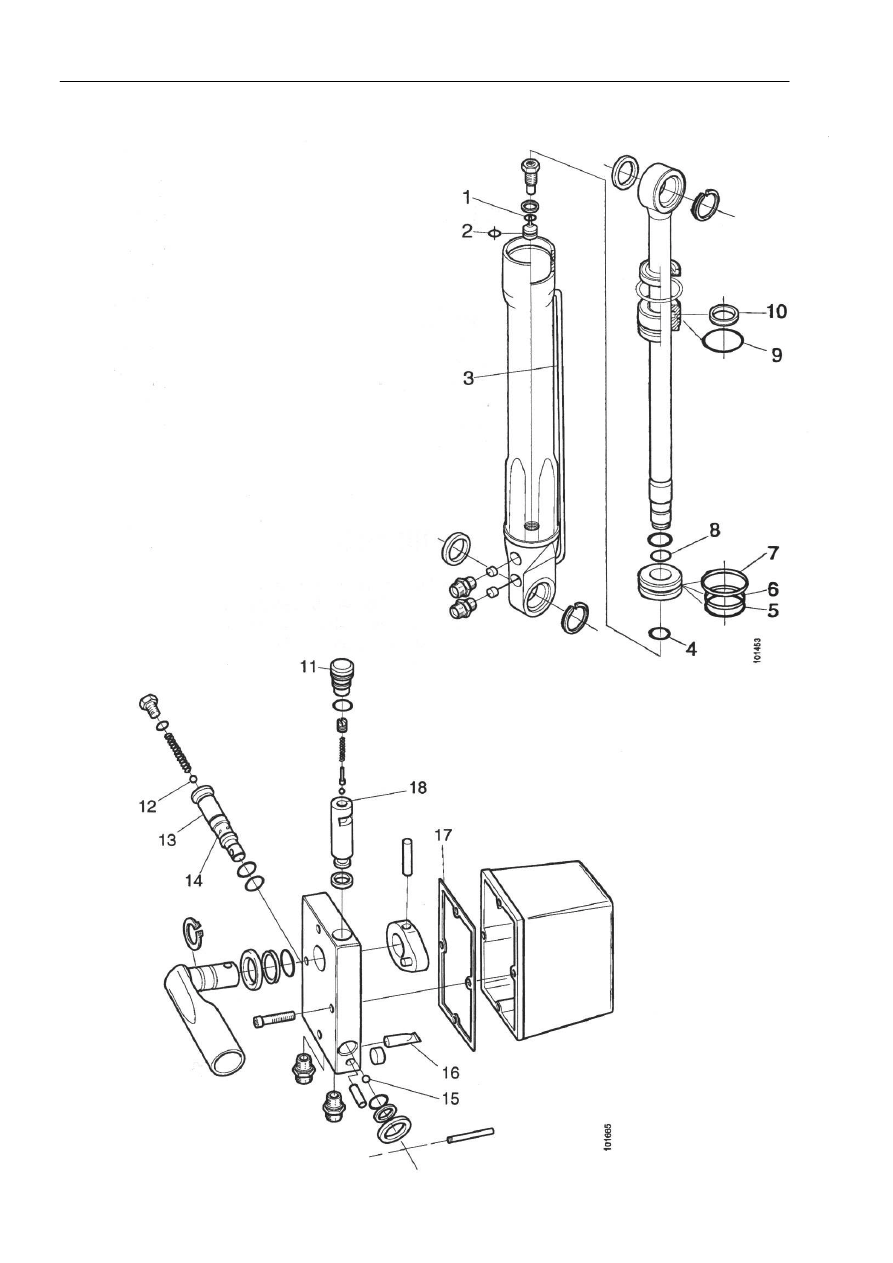

Покомпонентное изображение насоса откидывания кабины

Насос откидывания кабины

1.  Болт
2.  Уплотнительное кольцо
3.  Пружина
4.  Шарик
5.  Клапан переключения
6.  Уплотнительные кольца
7.  Шарик
8.  Уплотнительное кольцо
9.  Пластиковое кольцо
10.Уплотнительное кольцо
11.Защитная шайба
12.Штифт
13.Штифт
14.Заливная пробка
15.Уплотнительное кольцо
16.Винт
17.Пружина
18.Винт
19.Шарик
20.Поршень насоса
21.Уплотнение поршня
22.Корпус насоса
23.Держатель ручки
24.Удерживающее кольцо
25.Латунное кольцо
26.Уплотнение
27.Уплотнительное кольцо
28.Рычаг
29.Штифт
30.Прокладка
31.Резервуар рабочей жидкости
32.Винт х 4
33.Магнит
34.Фильтр
35.Штуцеры
