Кабина грузовиков Scania. Руководство - часть 9

Цилиндр откидывания кабины





5



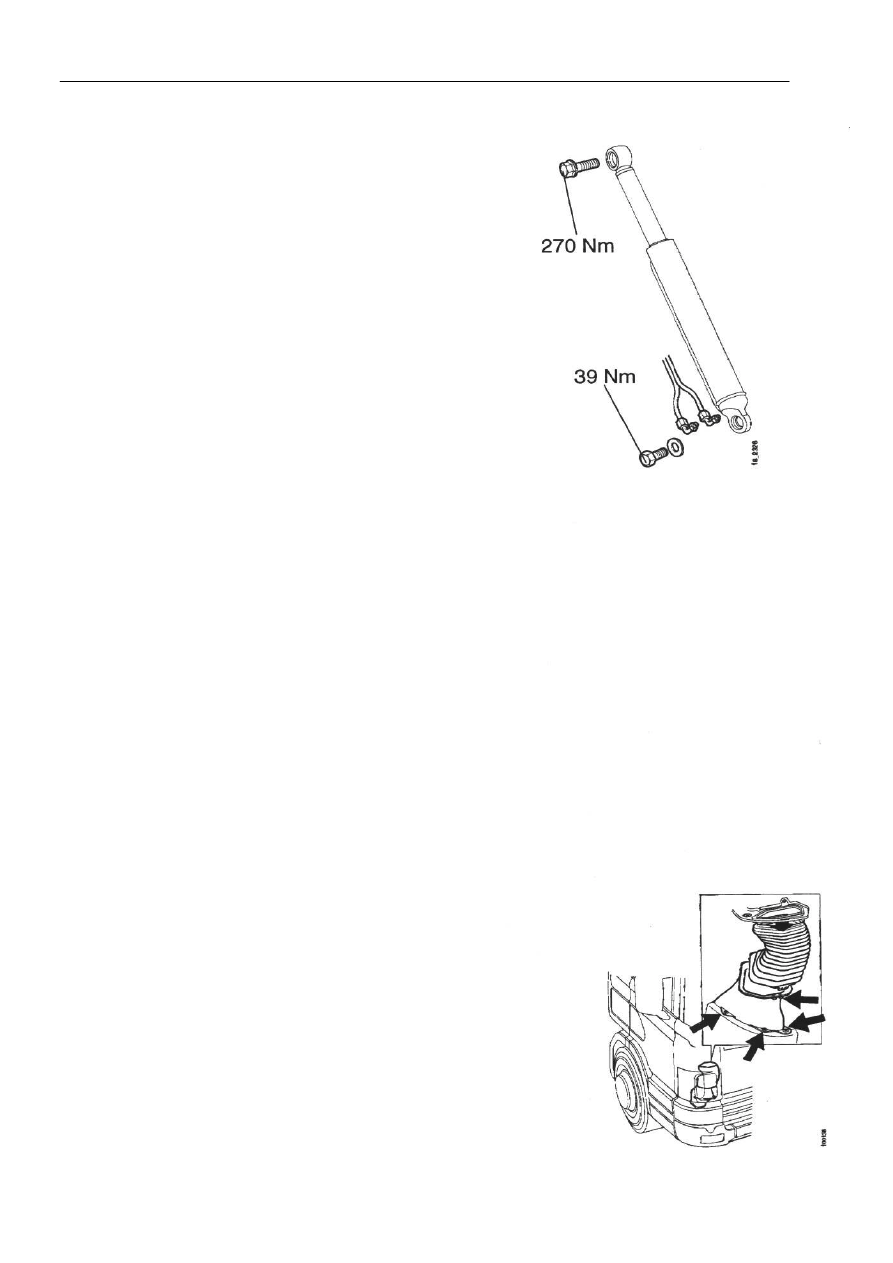

Установка согласно способу 1


ВНИМАНИЕ! Цилиндр откидывания кабины должен
быть повернут в правильном направлении. Шланговые
соединения должны быть направлены назад.

1

Установить нижний болт с помощью
герметизирующего состава. Затянуть болт с
крутящим моментом затяжки 39 Нм.


2

Подсоединить шланги.


3

Подкачать цилиндр и сцентрировать верхний болт.
Затянуть верхний болт с крутящим моментом
затяжки 270 Нм.


4

Наполнить насос откидывания кабины
гидравлической жидкостью.


5

Полностью откинуть кабину вверх. Опустить
кабину обратно вниз. Повторить эту операцию два
или три раза. Убедиться в отсутствии протечек.



ВНИМАНИЕ! Убедиться в том, что насос откидывания
кабины наполнен гидравлической жидкостью согласно
пункту 5. Запрещается стоять под кабиной в процессе ее
откидывания.

6

Пополнить гидравлическую жидкость в насосе
откидывания кабины.










7

Установить воздухозаборную гофрированную трубку

         и кронштейн.

8

Установить крышку бампера.








Цилиндр откидывания кабины





6



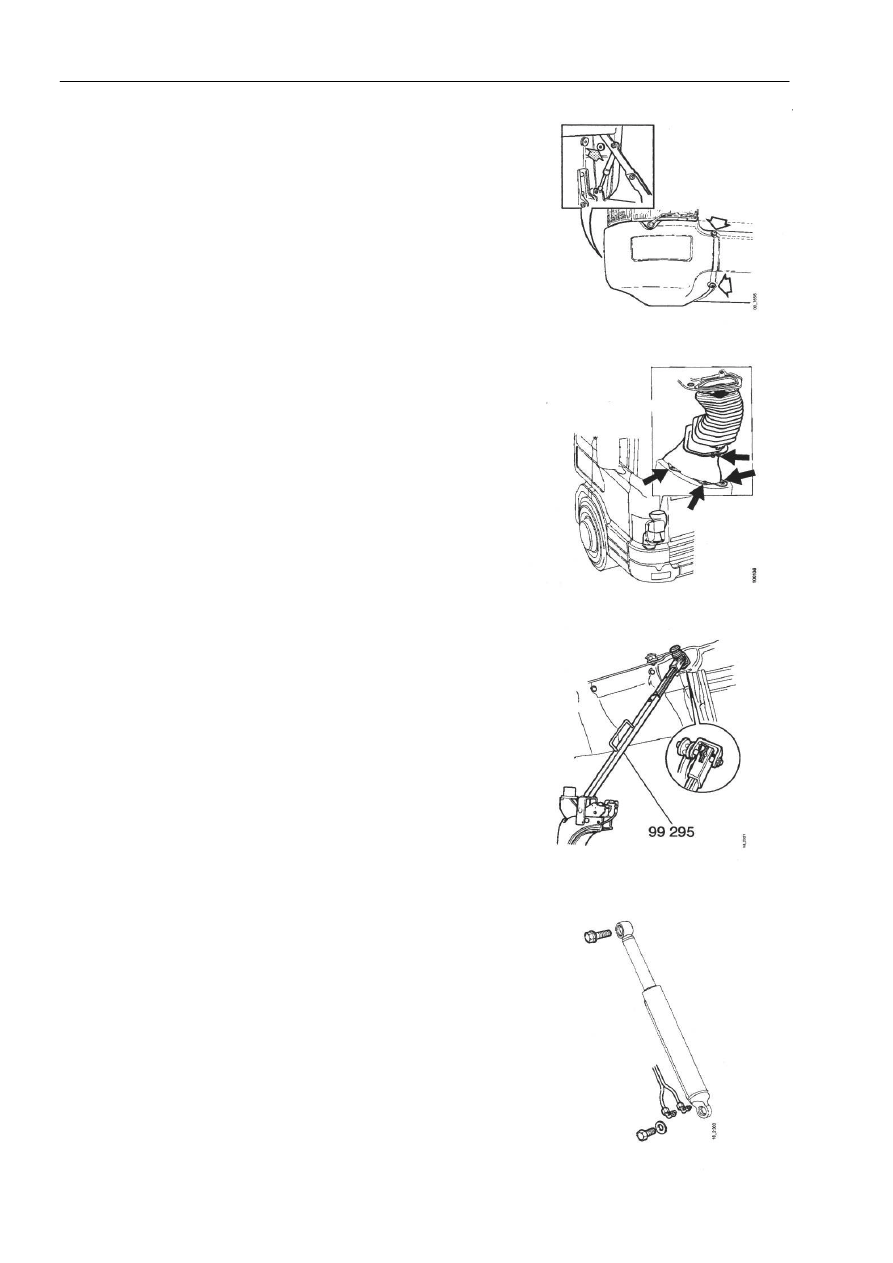

Демонтаж согласно способу 2


1

Снять правую крышку бампера.


2

Открыть верхнюю решетчатую панель и правый
угол кабины.









3

Снять воздухозаборную гофрированную трубку и
пластиковую крышку.









4

Откинуть кабину достаточно высоко с тем, чтобы
опора кабины 99 295 могла быть помещена между
фиксаторами откидывания кабины.


5

Откинуть кабину слегка назад с тем, чтобы она
располагалась на опоре.


6

Снять нагрузку с цилиндра откидывания кабины
путем небольшой подкачки.







7

Отсоединить нижний болт на цилиндре
откидывания кабины.


8

Отсоединить шланги.


9

Отсоединить верхний болт на цилиндре
откидывания кабины.






Цилиндр откидывания кабины





7


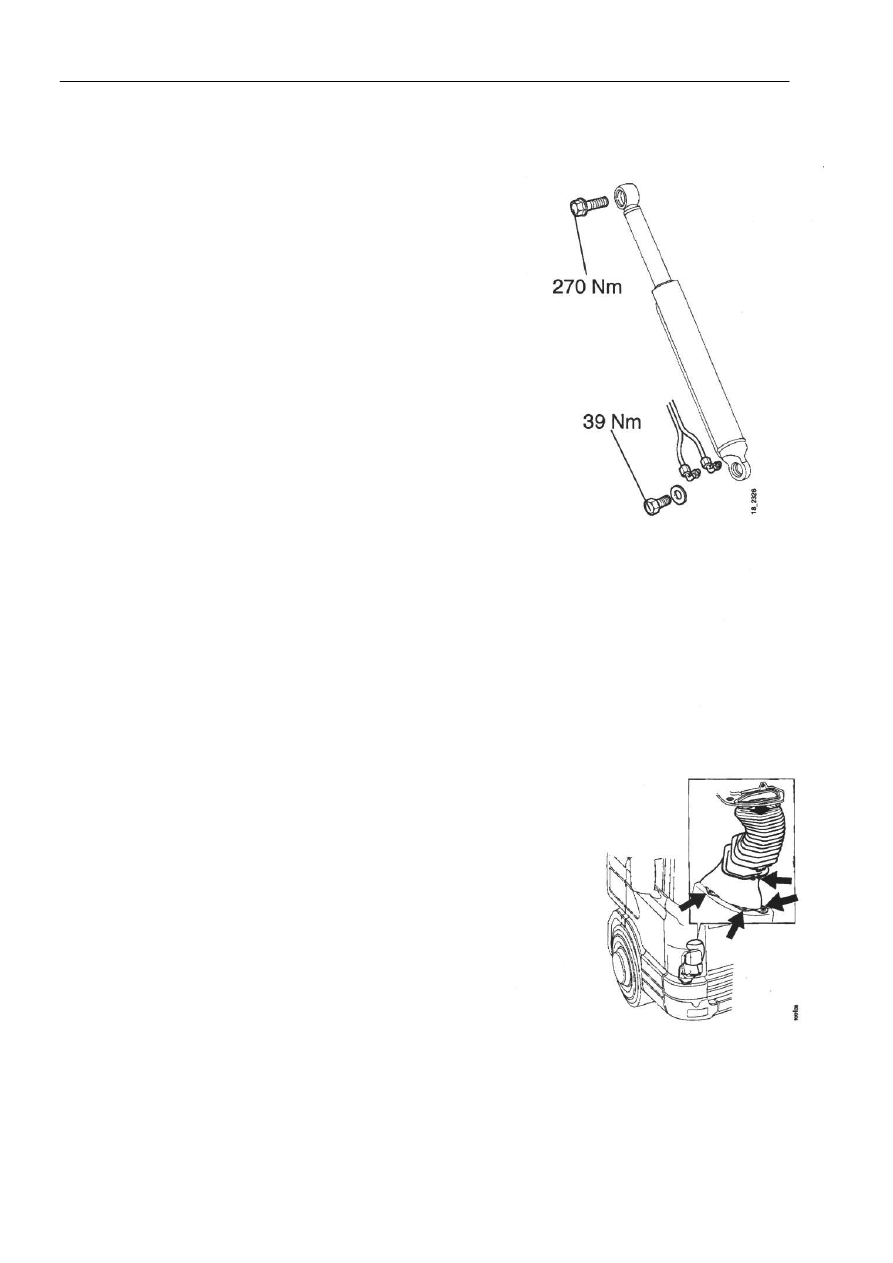

Установка согласно способу 2


ВНИМАНИЕ! Цилиндр откидывания кабины должен
быть повернут в правильном направлении. Шланговые
соединения должны быть направлены назад.

1

Установить нижний болт с помощью
герметизирующего состава. Затянуть болт с
крутящим моментом затяжки 39 Нм.


2

Подсоединить шланги.


3

Наполнить насос откидывания кабины
гидравлической жидкостью. Выдвинуть поршень
полностью наружу, а затем снова внутрь, повторив
эту операцию два или три раза. Убедиться в
отсутствии протечек.


Примечание: Убедиться в отсутствии заедания поршня
в каком-либо из положений.

4

Выдвинуть цилиндр и вставить верхний болт.


5

Установить верхний болт и затянуть его с
крутящим моментом затяжки 270 Нм.








6

Установить воздухозаборную гофрированную
трубку и кронштейн.








7

Установить крышку бампера.


8

Приподнять кабину слегка вверх для снятия
нагрузки с опоры кабины.


9

Снять опору кабины.




Ограничитель откидывания кабины





8



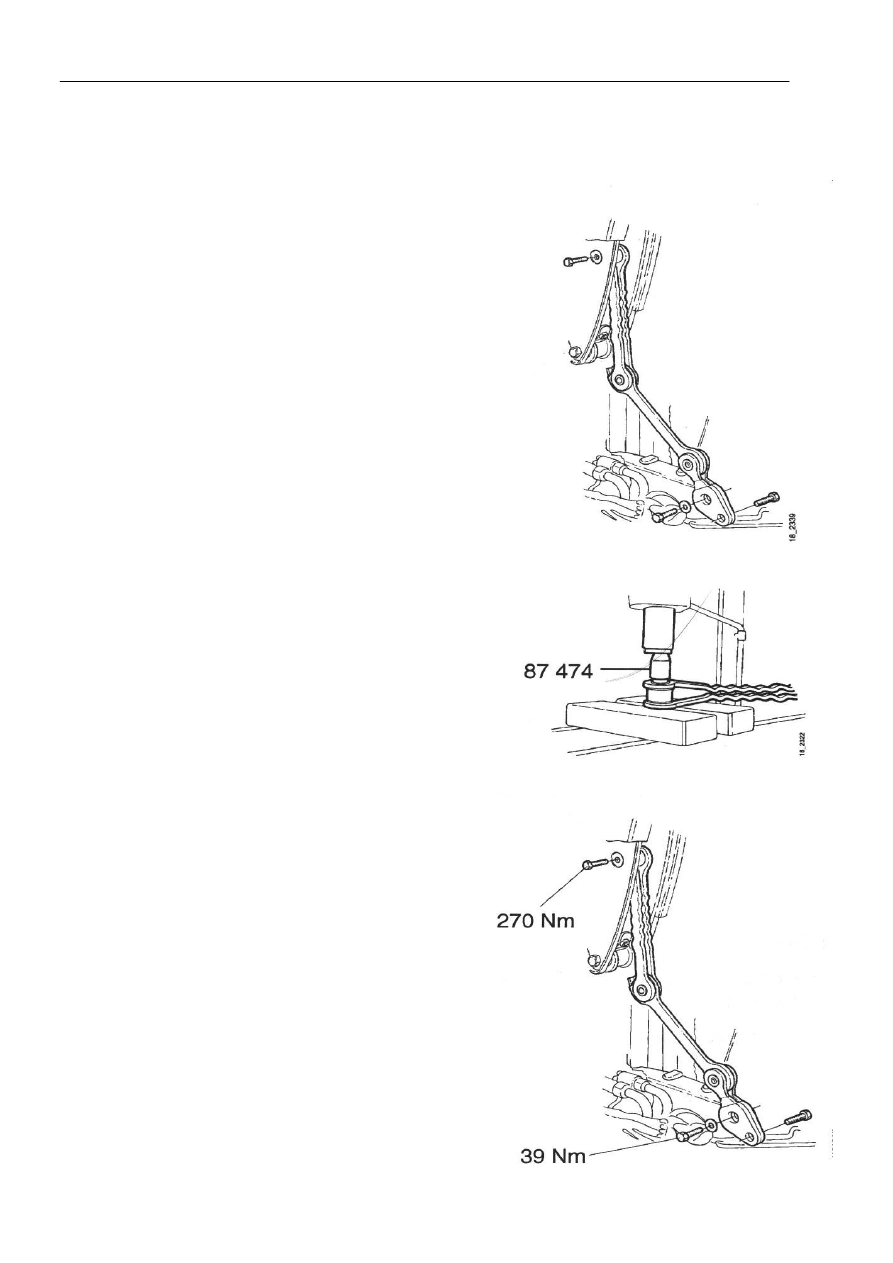

Ограничитель откидывания кабины



Демонтаж согласно способу 1


ВНИМАНИЕ! Ограничитель откидывания кабины не
должен подвергаться поперечным нагрузкам.

1

Снять левый угол кабины.


2

Извлечь болты из верхнего и нижнего креплений и
снять ограничитель откидывания кабины.





Замена втулки


3

Выпрессовать втулку, используя оправку 87 474.


4

Запрессовать новую втулку, используя оправку 87
474.








Установка согласно способу 1


1

Установить верхнюю часть ограничителя
откидывания кабины.
Затянуть болт с крутящим моментом затяжки 270
Нм.


2

Установить нижнюю часть ограничителя
откидывания кабины, используя герметизирующий
состав. Затянуть болт с крутящим моментом
затяжки 39 Нм.


3

Установить левый угол кабины.
