Кабина грузовиков Scania. Руководство - часть 7

Электрический люк в крыше кабины





5



Замена стеклянной крышки люка





1

Снять люк с кабины.


2

Открыть люк вручную. Нажать на центр вращения
электродвигателя с помощью 5-мм торцевого ключа
и поворачивать его до тех пор, пока дальнейшее
вращение станет невозможным.












3

Извлечь два винта, крепящих раму.



Примечание: Винты уплотнены герметиком.



4  Перед демонтажом рамы отметить место ее

установки в направляющих каналах. Это облегчит
повторную установку рамы.


5  Смазать скользящие поверхности новой стеклянной

крышки люка смазкой для шасси.


6  Вставить раму в стеклянную крышку люка, следя за

тем, чтобы направляющие находились в своих
крайних внутренних положениях. Вставить раму до
упора.


7  Закрепить раму в стеклянной крышке люка, нанеся

герметизирующий состав на винты.


8  Закрыть люк вручную.

9  Установить люк в крыше кабины.












Электрический люк в крыше кабины





6



Замена направляющих



1  Снять стеклянную крышку люка, смотри пункт

"Замена стеклянной крышки люка".










2  Поворачивать вал электродвигателя до тех пор, пока

направляющие не выйдут из рамы.













3  Снять направляющие с тросиков.

4  Установить новые направляющие на тросики и

смазать их смазкой для шасси.


5  Поворачивать вал электродвигателя до тех пор, пока

направляющие не вернутся обратно в свое крайнее
внутреннее положение.


6  Повторно установить стеклянную крышку люка.


















Электрический люк в крыше кабины





7



Замена тросиков





1  Снять раму, смотри пункт "Замена стеклянной

крышки люка".


2  Снять электродвигатель, смотри пункт "Замена

электродвигателя".

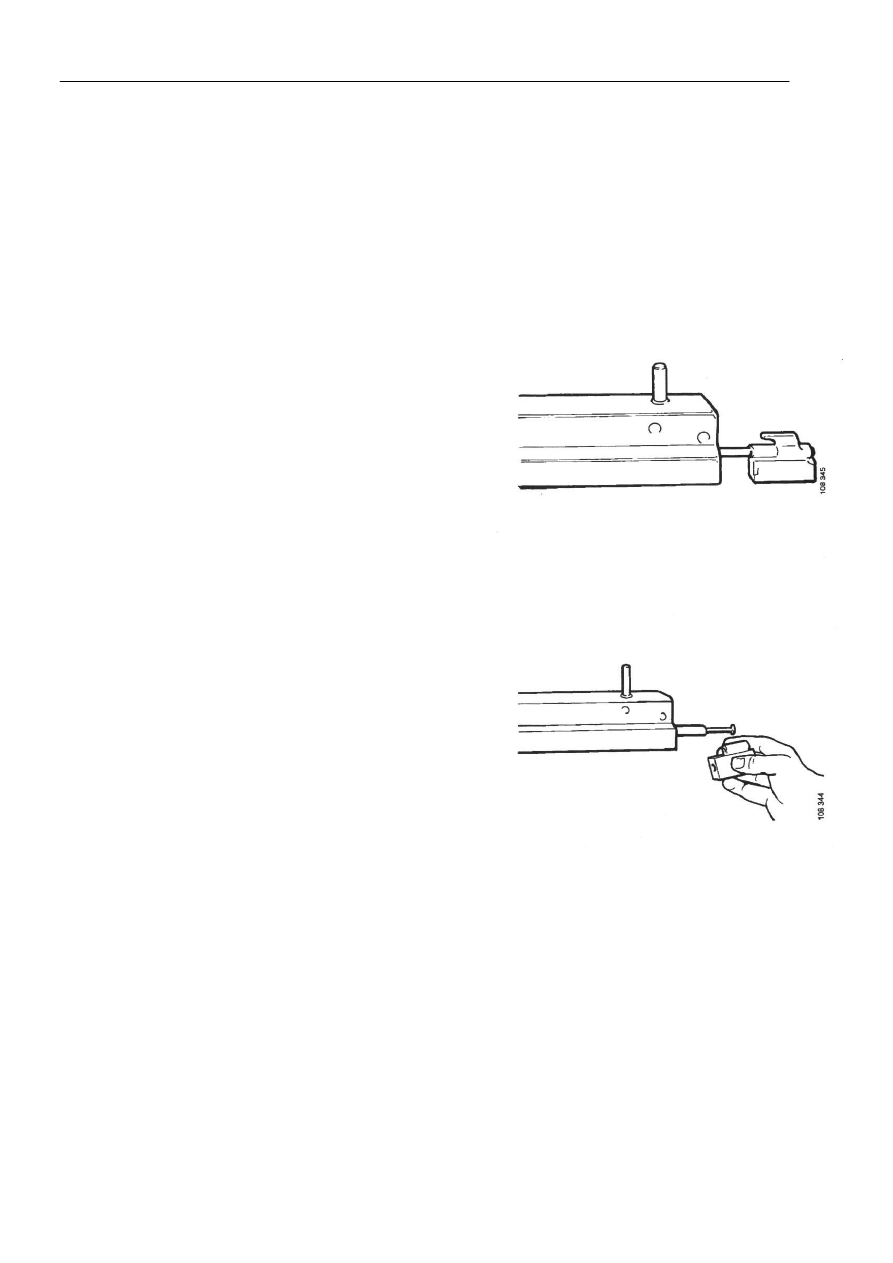

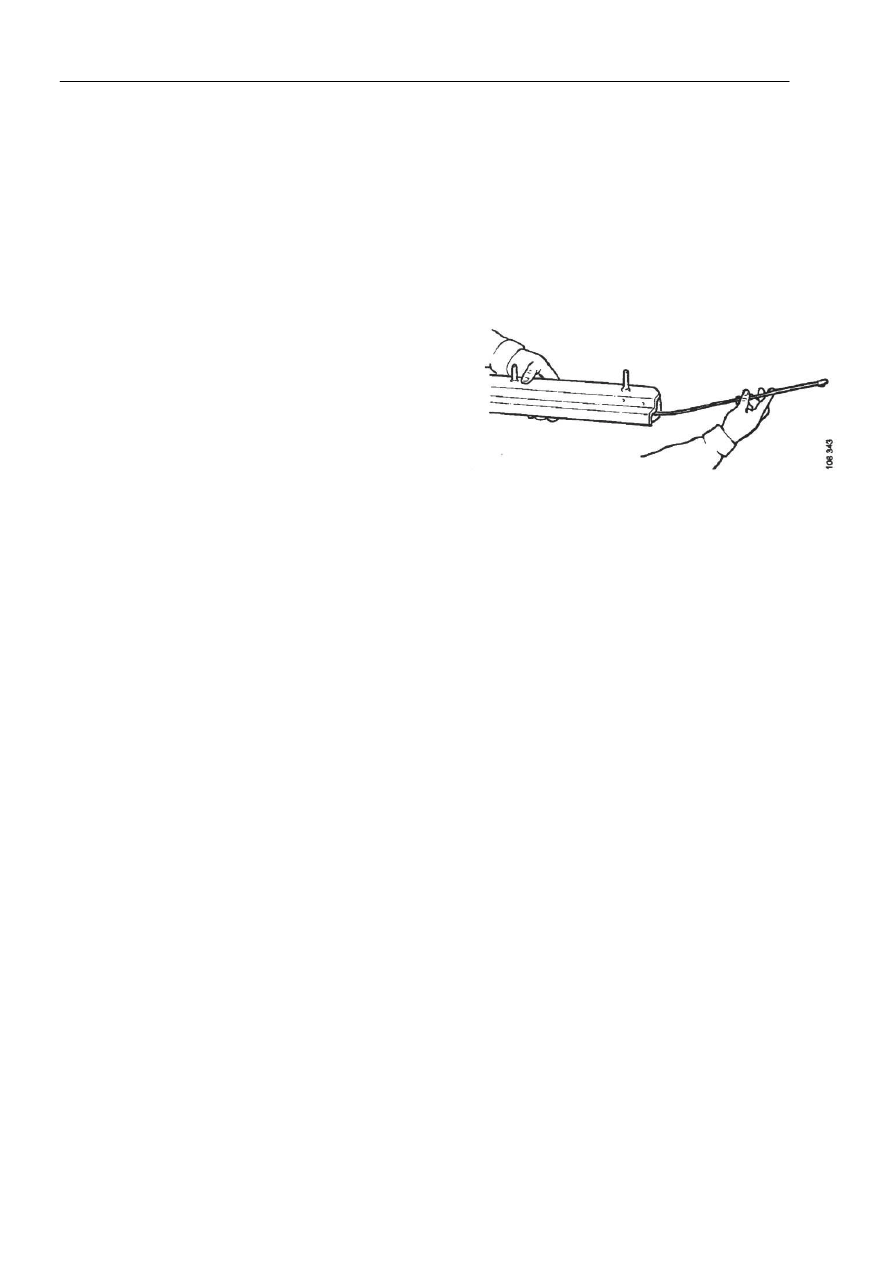

3  Вынуть тросики и направляющие из рамы.

4  Установить направляющие на новые тросики.

5  Смазать тросики смазкой для шасси и установить их

в рабочее положение, вставив до упора.


6  Установить электродвигатель.

7  Установить раму.




Замена электродвигателя

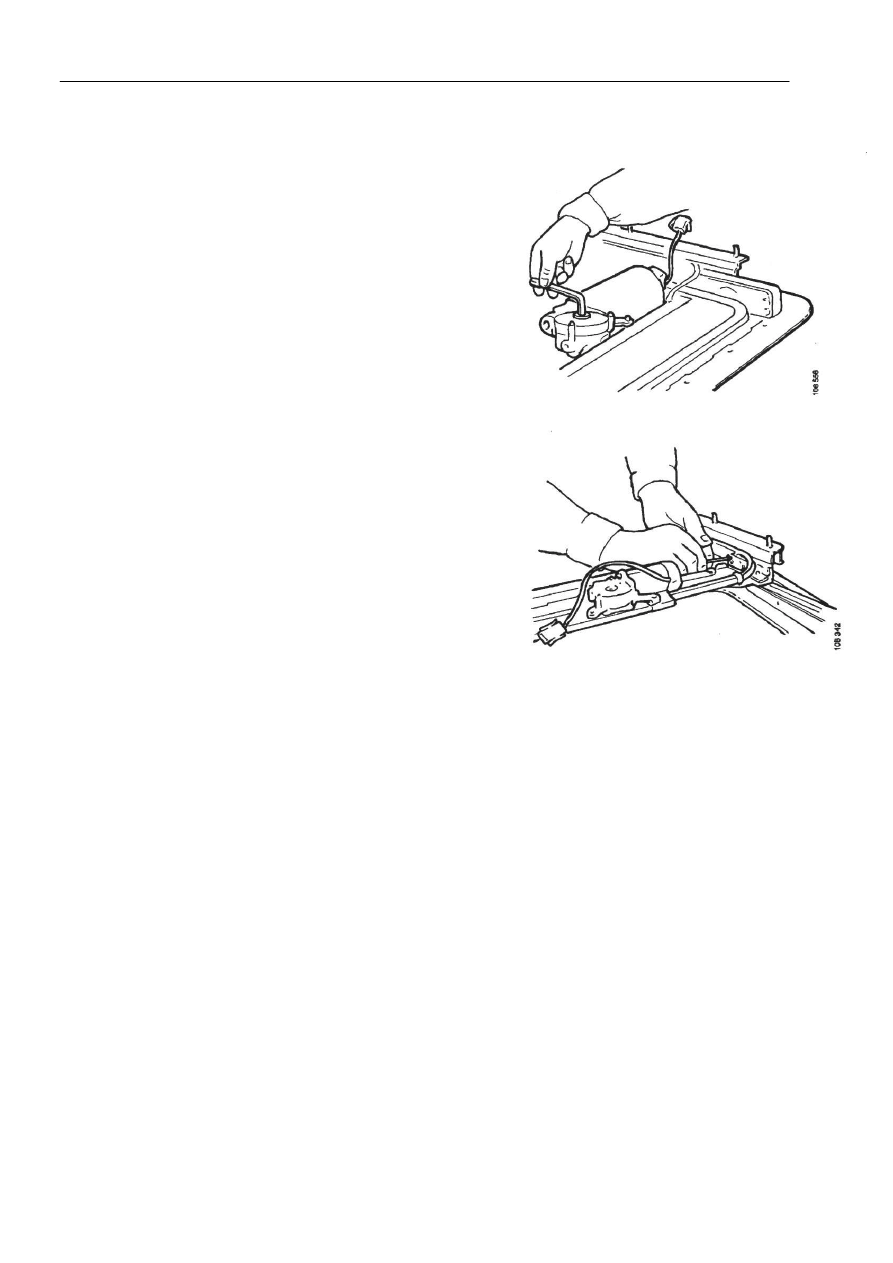

Замена электродвигателя может производиться без
первоначального извлечения люка из крыши кабины.

1  Снять пластиковую раму.

2  Отключить разъем, если люк не вынут из крыши

кабины.


3  Извлечь три винта, крепящие электродвигатель.

Примечание: Винты уплотнены герметизирующим
составом.

4  Снять электродвигатель.

5  Извлечь шестерню и износостойкую шайбу.

6  Установить шестерню на новый электродвигатель

плоской стороной наружу.


7  Смазать шестерню смазкой для шасси и установить

на нее износостойкую шайбу.


8  Установить электродвигатель в рабочее положение.

Закрепить винты с помощью герметизирующего
состава.

Электрический люк в крыше кабины





8



Спойлер для электрического люка в крыше кабины





Конструкция люка в крыше кабины позволяет
воде скапливаться на нем и затекать в кабину при
открывании люка.

Этого можно избежать путем наклеивания
металлического спойлера к переднему торцу
люка.

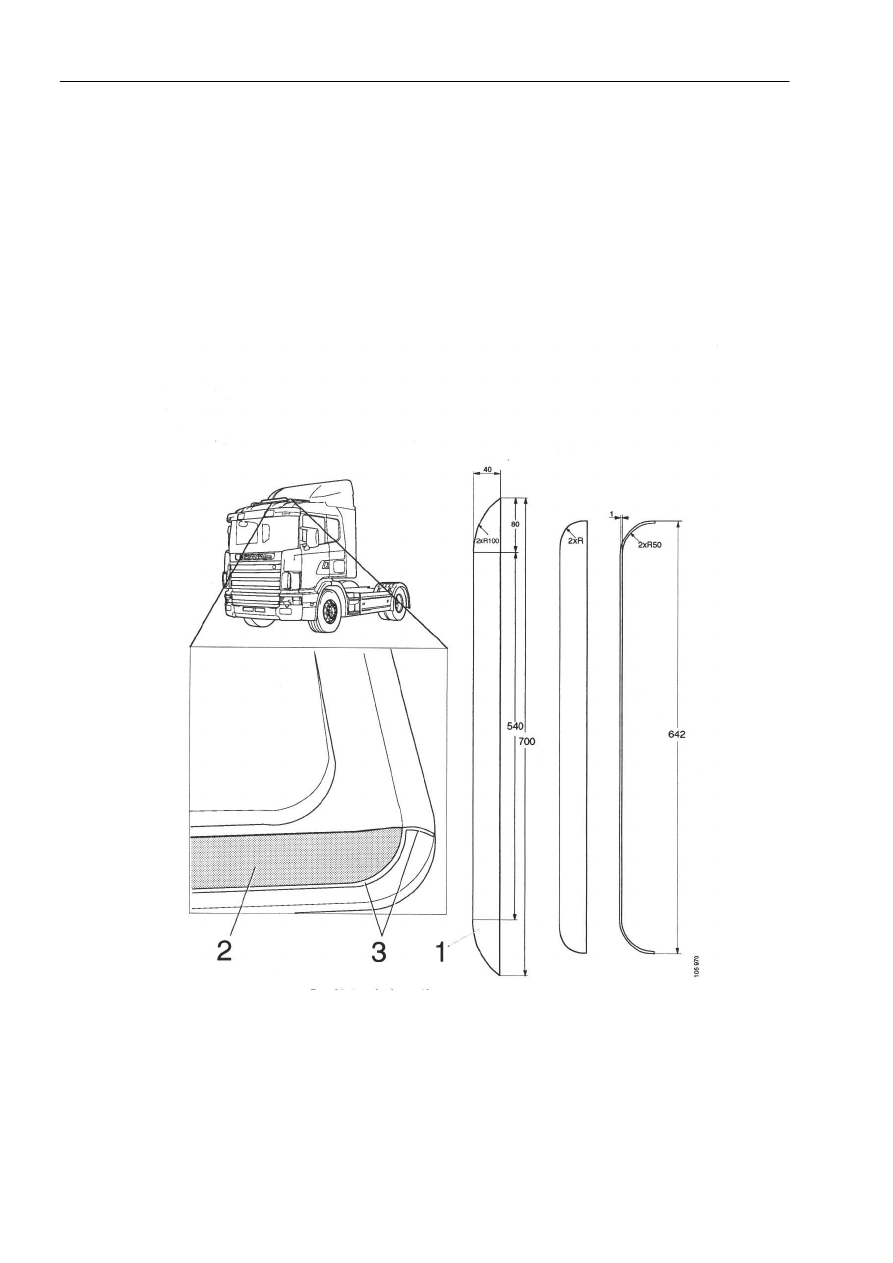

Изготовление спойлера осуществляется согласно
указанному на рисунке. Приклеить спойлер и
уплотнить его силиконом.

Приклеить силиконовую кромку от задних торцов
спойлера и по диагонали вперед для обеспечения
оттока воды с люка в крыше кабины.




































1  Удлиненный спойлер
2  Установленный спойлер
3  Силиконовая кромка
