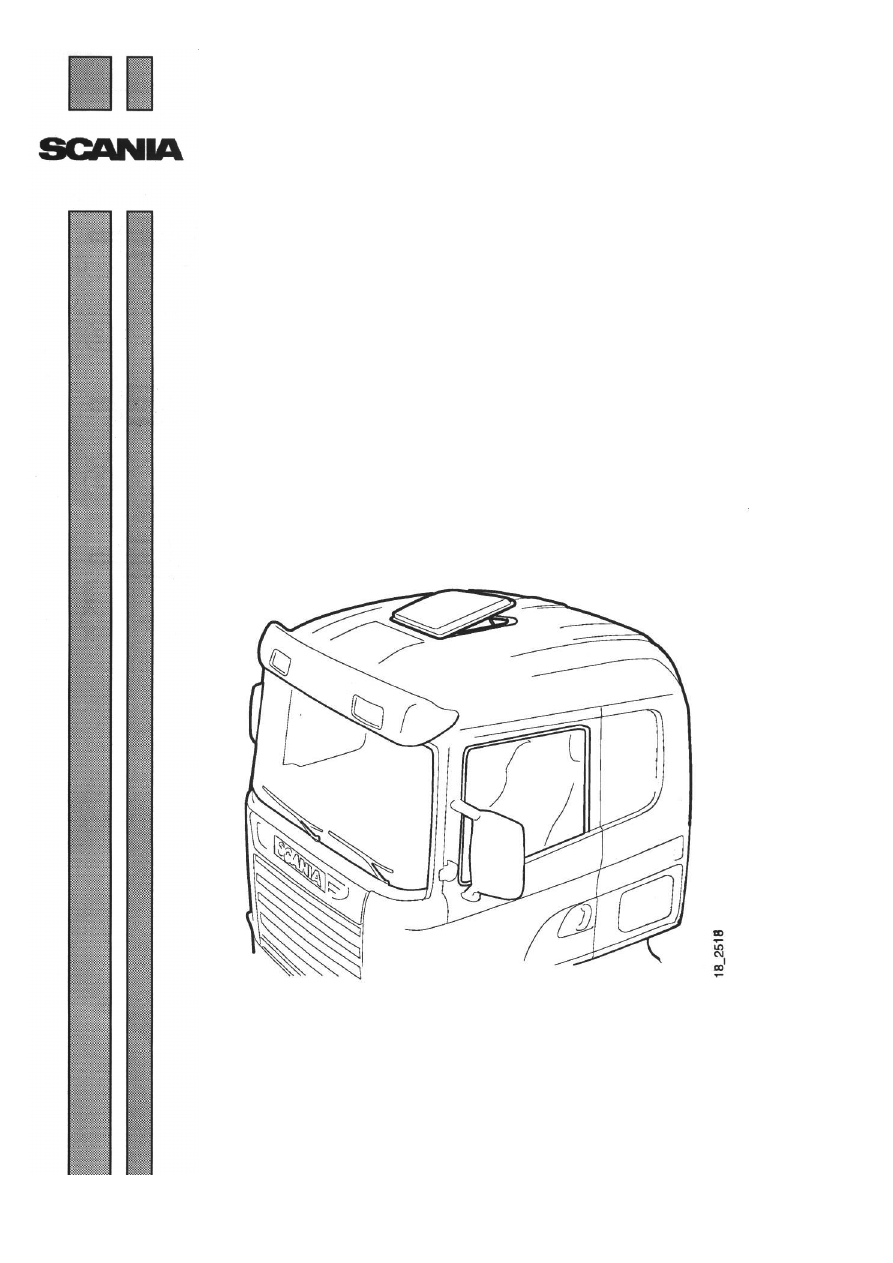

Кабина грузовиков Scania. Руководство - часть 6

1 710 637







Буклет-дополнение 1

ru






Ручной люк в крыше кабины



Электрический люк в крыше кабины









Руководство по ремонту



Оглавление





2

Оглавление




Ручной люк в крыше кабины

................................................................ 3



Электрический люк в крыше кабины

................................................................ 4











































Ручной люк в крыше кабины





3

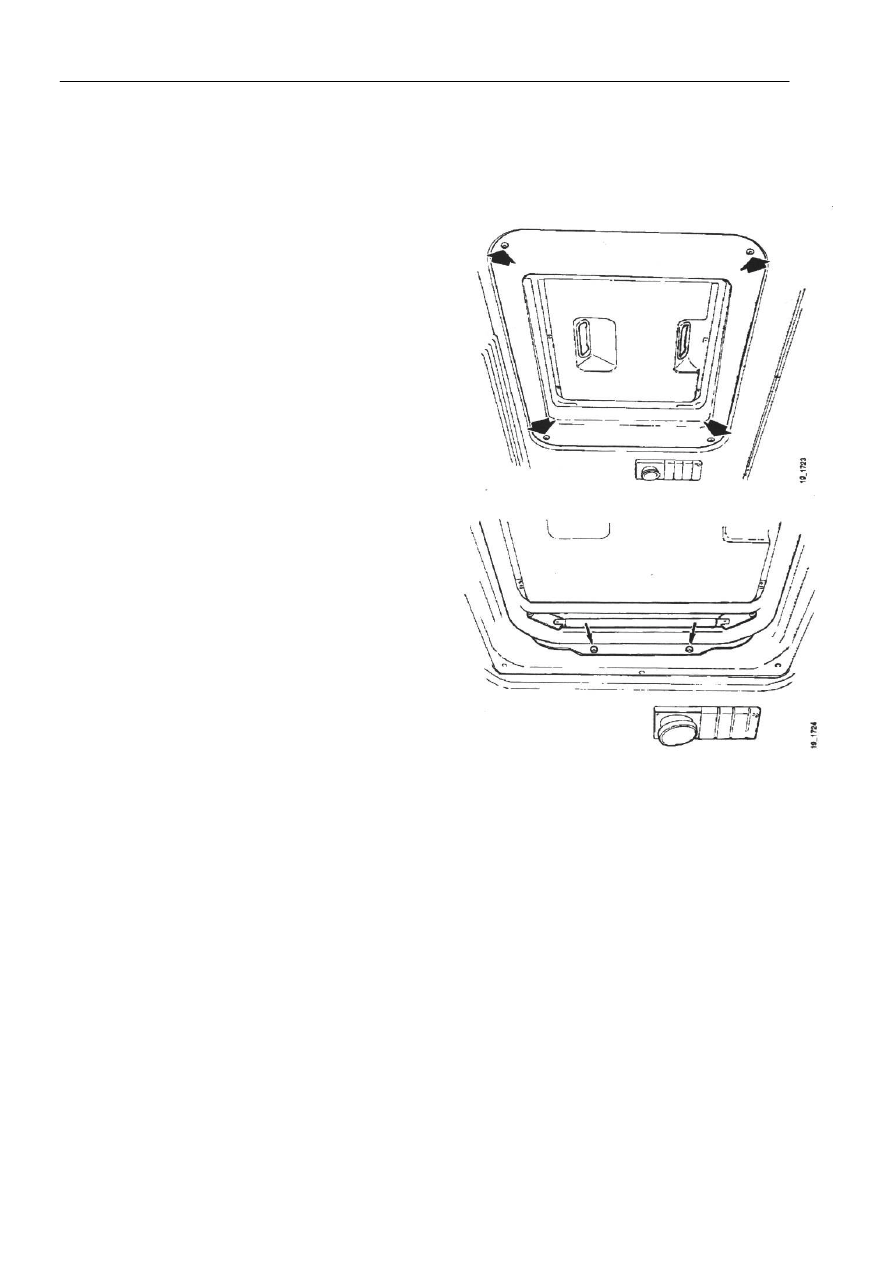

Ручной люк в крыше кабины





Демонтаж






1  Снять раму вокруг люка в крыше кабины. Она

закреплена четырьмя винтами.









2  Открыть люк.

3  Извлечь четыре винта, по два с каждой стороны,

крепящие люк.


4  Снять люк в крыше кабины.











Установка



1  Открыть люк в крыше кабины и поднять его в

рабочее положение.


2  Закрепить люк в рабочем положении с помощью

четырех винтов, по два с каждой стороны.


3  Закрепить раму с помощью четырех винтов.













Электрический люк в крыше кабины





4

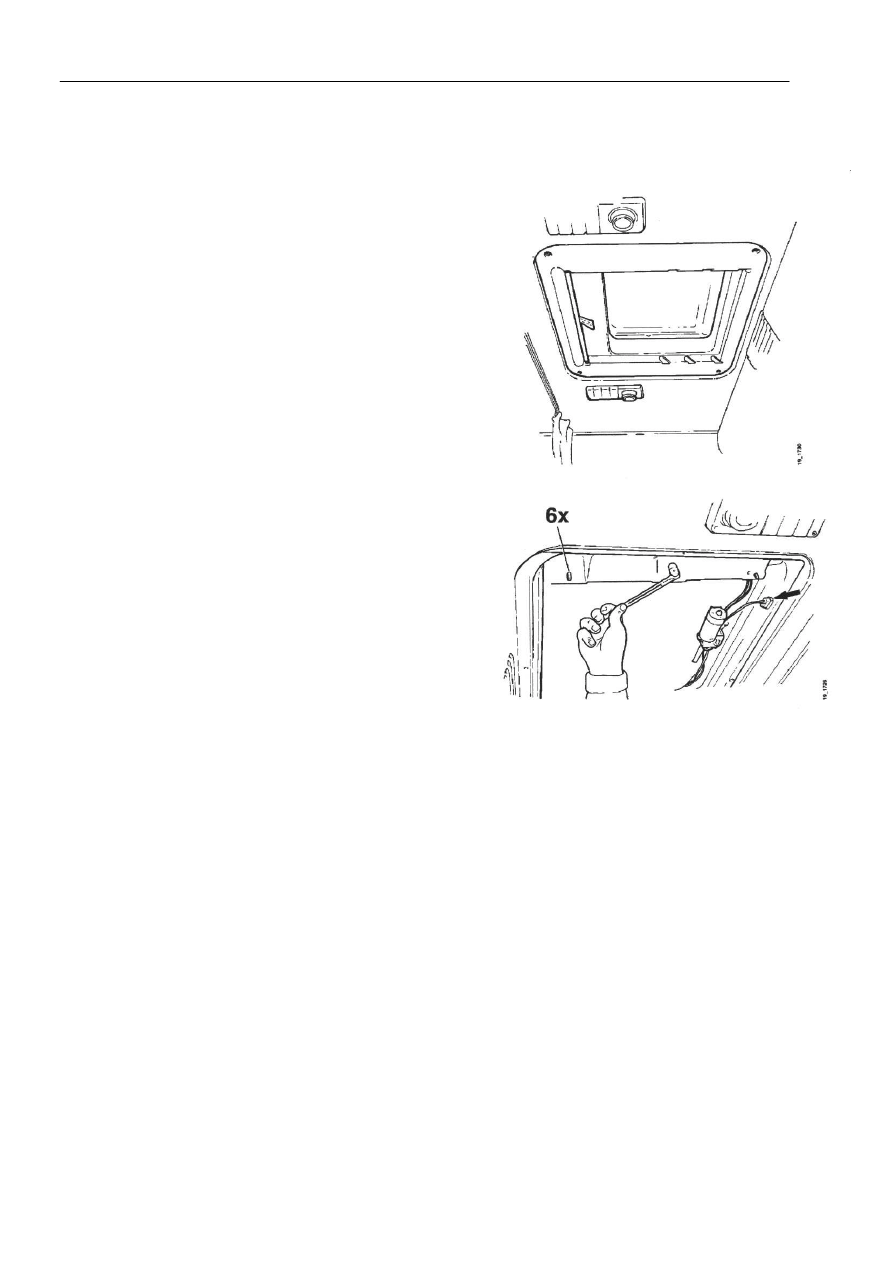

Электрический люк в крыше кабины



Демонтаж





1

Снять раму вокруг люка в крыше кабины. Она
закреплена с помощью четырех винтов.






2

Отключить разъем.


3

Отвернуть шесть гаек.


4

Снять люк.

















Установка



1

Поднять люк в рабочее положение и закрепить его с
помощью шести гаек.


2

Подключить разъем.


3

Установить пластиковую раму и закрепить ее с
помощью четырех винтов.


4

Проверить функционирование люка в крыше
кабины.
