Кабина грузовиков Scania. Руководство - часть 4





Кабина





13


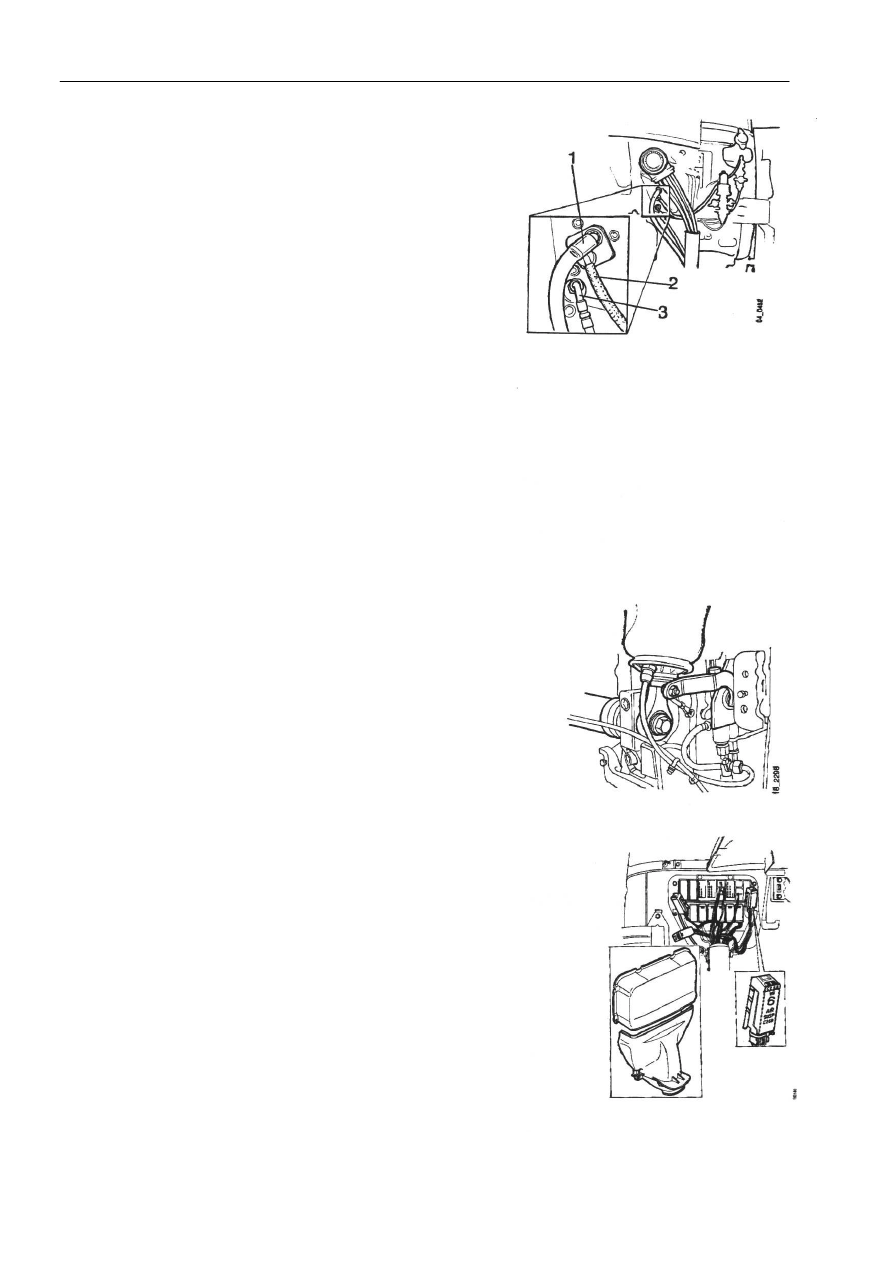

11  Подсоединить сливной шланг, шланг жидкости

сцепления и рабочий шланг.












Сливной шланг

Шланг жидкости сцепления

Управляющий шланг











12  Установить уравнительный клапан и тягу для

передних пневматических рессор.


13  Подсоединить шланги от пневматических рессор к

уравнительному клапану.











14  Подсоединить электрические кабели к

центральному электрическому блоку.


15  Установить кронштейн для кабельного жгута и

крышек.








Кабина





14


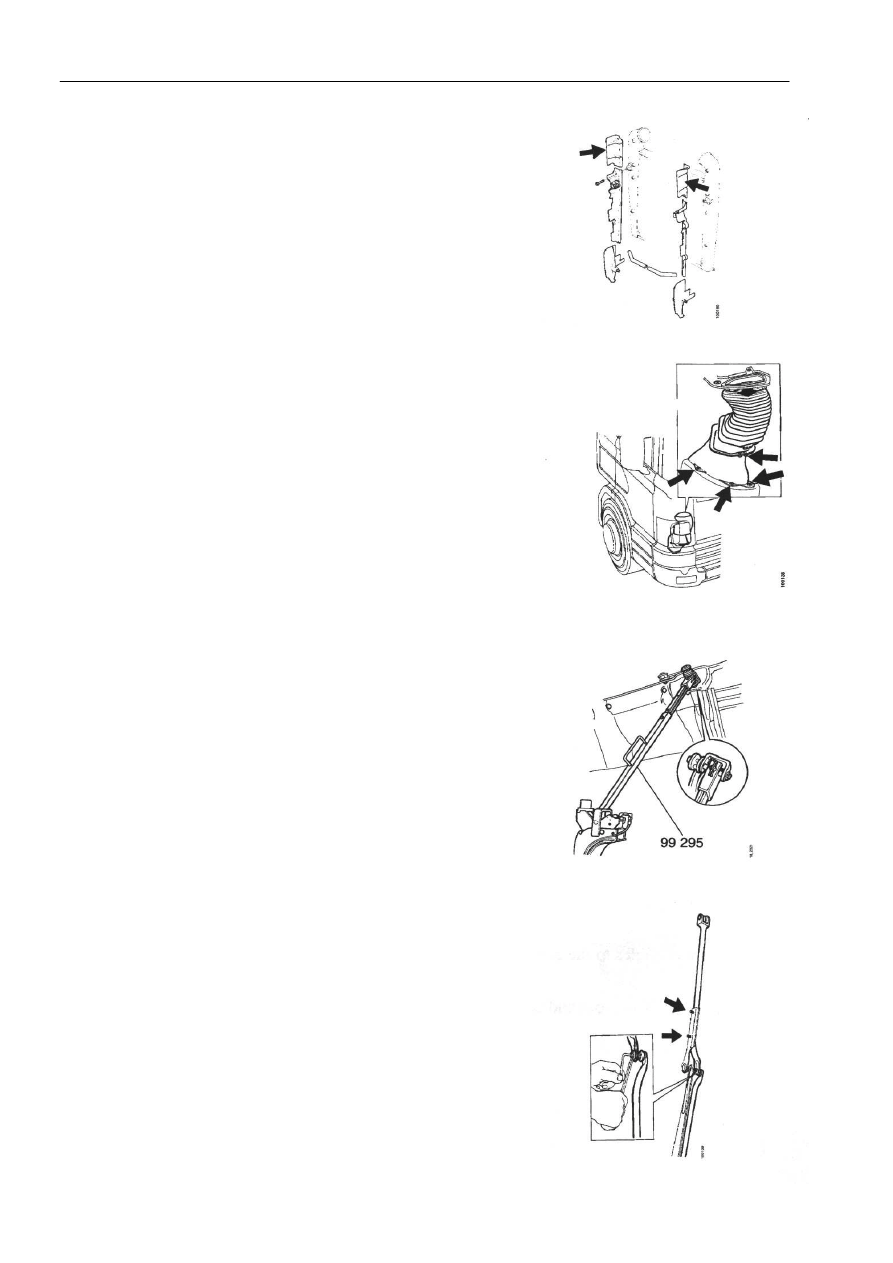

16  Установить верхние части устройств

предохранения рециркуляции.








17  Установить пластиковую крышку и гофрированную

трубку для забора воздуха.









18  Подсоединить шланг системы охлаждения. Смотри

буклет, относящийся к системе охлаждения,
приведенный в разделе 2.


19  Подсоединить трубку кондиционирования воздуха.

Установить новый водоотделитель. Смотри
буклет, относящийся к кондиционированию
воздуха, приведенный в разделе 18.





20  Полностью откинуть кабину вверх. Установить

опору кабины 99 295.






21  Вставить шток механизма переключения передач в

его центральный шарнир.


22  Убрать опору кабины. Опустить кабину.

23  Подсоединить аккумулятор.

24  Заполнить пневматическую систему сжатым

воздухом.


25  Заполнить сцепление жидкостью и прокачать его.


Кабина





15


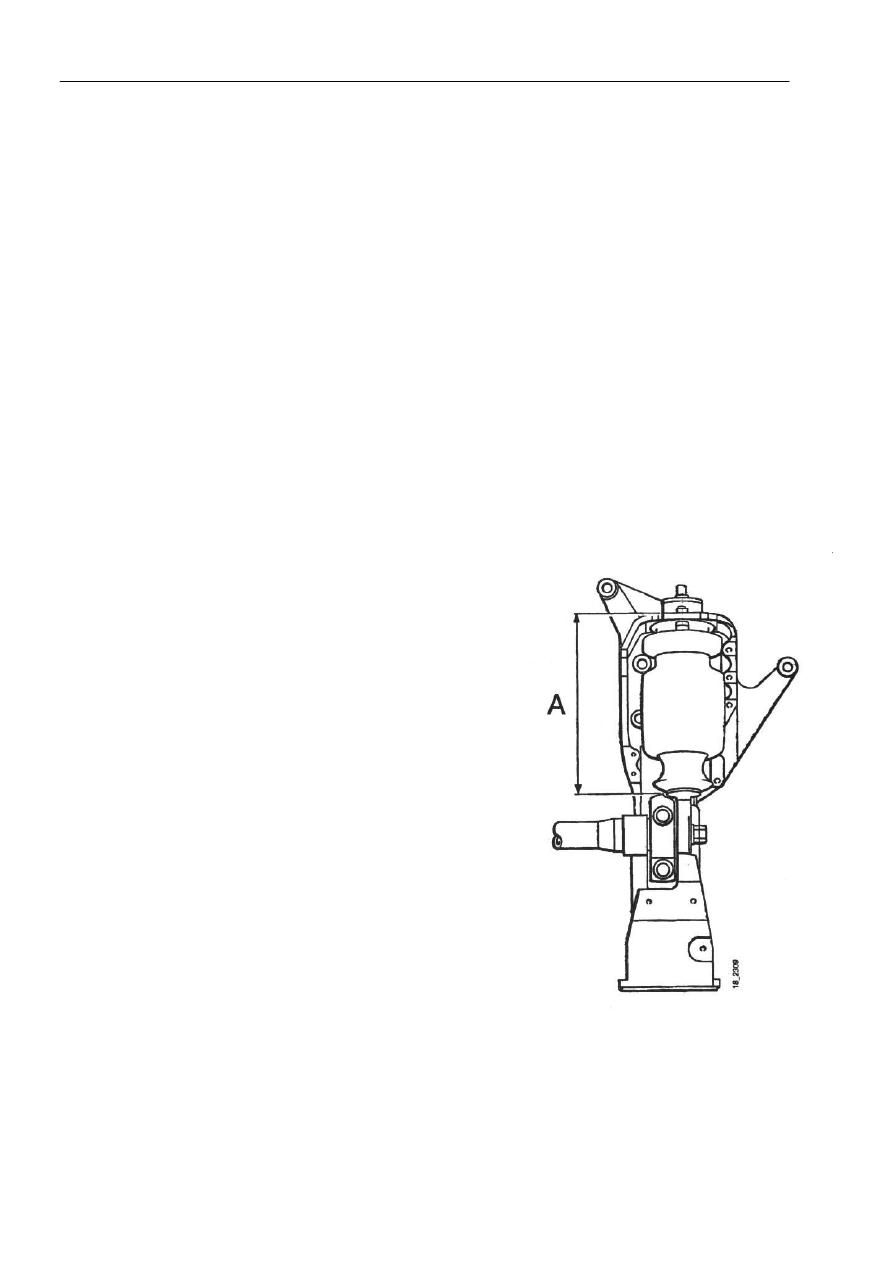

26  Проверить рабочий уровень на передних

пневматических рессорах.





ВНИМАНИЕ! Существует опасность раздавливания

при установке рабочего уровня.



Настройка уравнительных клапанов

Передний


27  Отвернуть клапан.

28  Повернуть клапан вперед или назад в зависимости

от того, должна быть подвеска поднята или
опущена.


29  Производить регулировку до тех пор, пока между

крышкой стабилизатора поперечной устойчивости
и кронштейном пневматической рессоры не
образуется зазор, равный 282-288 мм.


30  Закрепить клапан.

После осуществления регулировки грузовик должен
быть подвергнут обкатке с целью проверки. Произвести
повторную проверку уравнительных клапанов, в случае
необходимости осуществить их повторную
регулировку.



31  Наполнить систему охлаждения. Смотри буклет,

относящийся к системе охлаждения, приведенный в
разделе 2.


32  Наполнить блок кондиционирования воздуха.

Смотри буклет, относящийся к
кондиционированию воздуха, приведенный в
разделе 18.


33  Убедиться в отсутствии протечек воздуха, воды, а

также протечек в системе кондиционирования
воздуха. Убедиться в функционировании
электротехнического оборудования. Проверить
положение рычага переключения передач.

Решетчатые панели и углы кабины





16



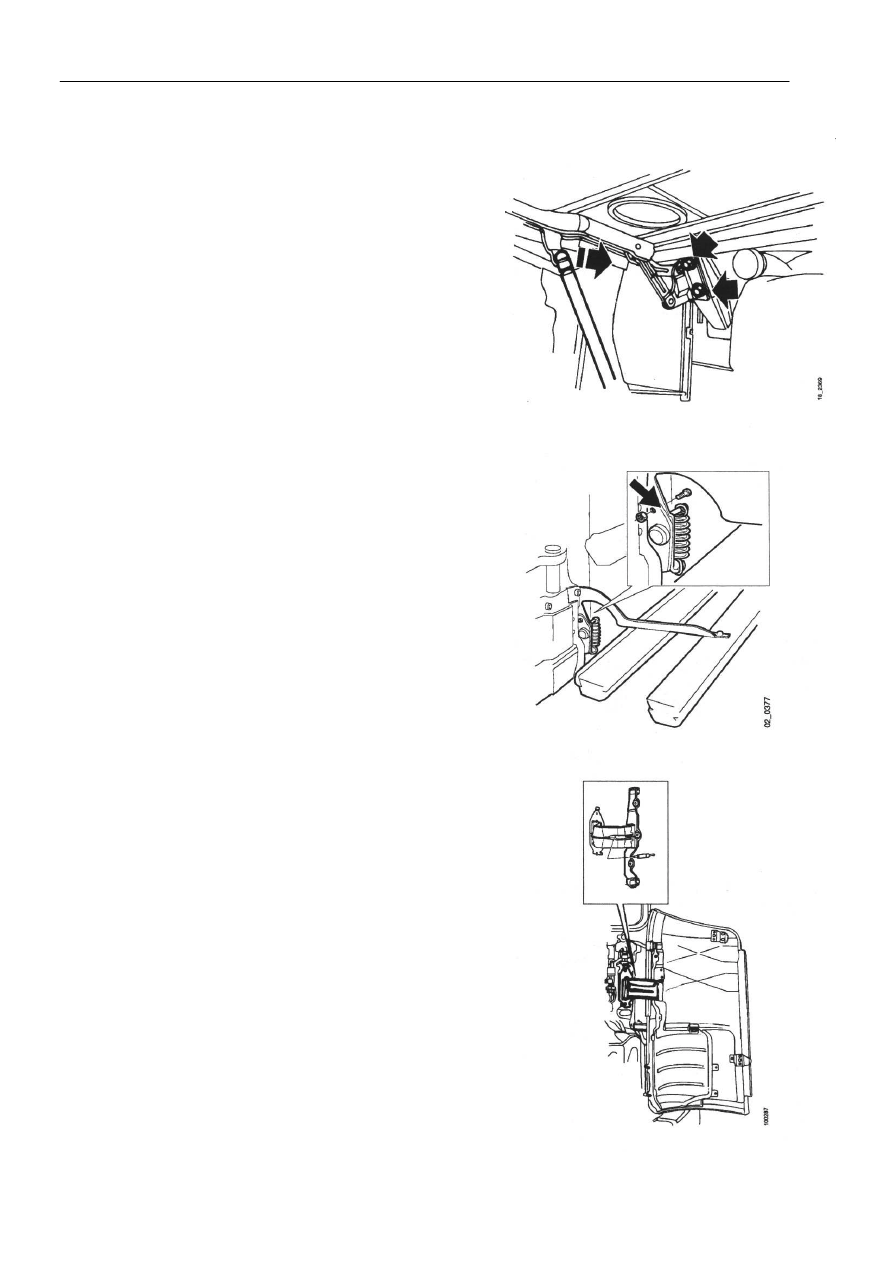

Решетчатые панели



Демонтаж верхней решетчатой панели



Отвернуть болты верхней решетчатой панели, как
это показано на рисунке.



Вынуть газовую пружину.



Установку деталей производить в обратном
порядке.









Демонтаж нижней решетчатой панели



Выбить остатки алюминиевых заклепок из
отверстия в петлях.



Заблокировать петли, поместив в отверстия два
болта М6 с гайками.



Снять нижнюю решетчатую панель в сборе с
петлями.



Установку деталей производить в обратном
порядке, при этом извлечь болты М6.









Демонтаж углов кабины



Извлечь болты и газовую пружину.
