Кабина грузовиков Scania. Руководство - часть 3





Кабина






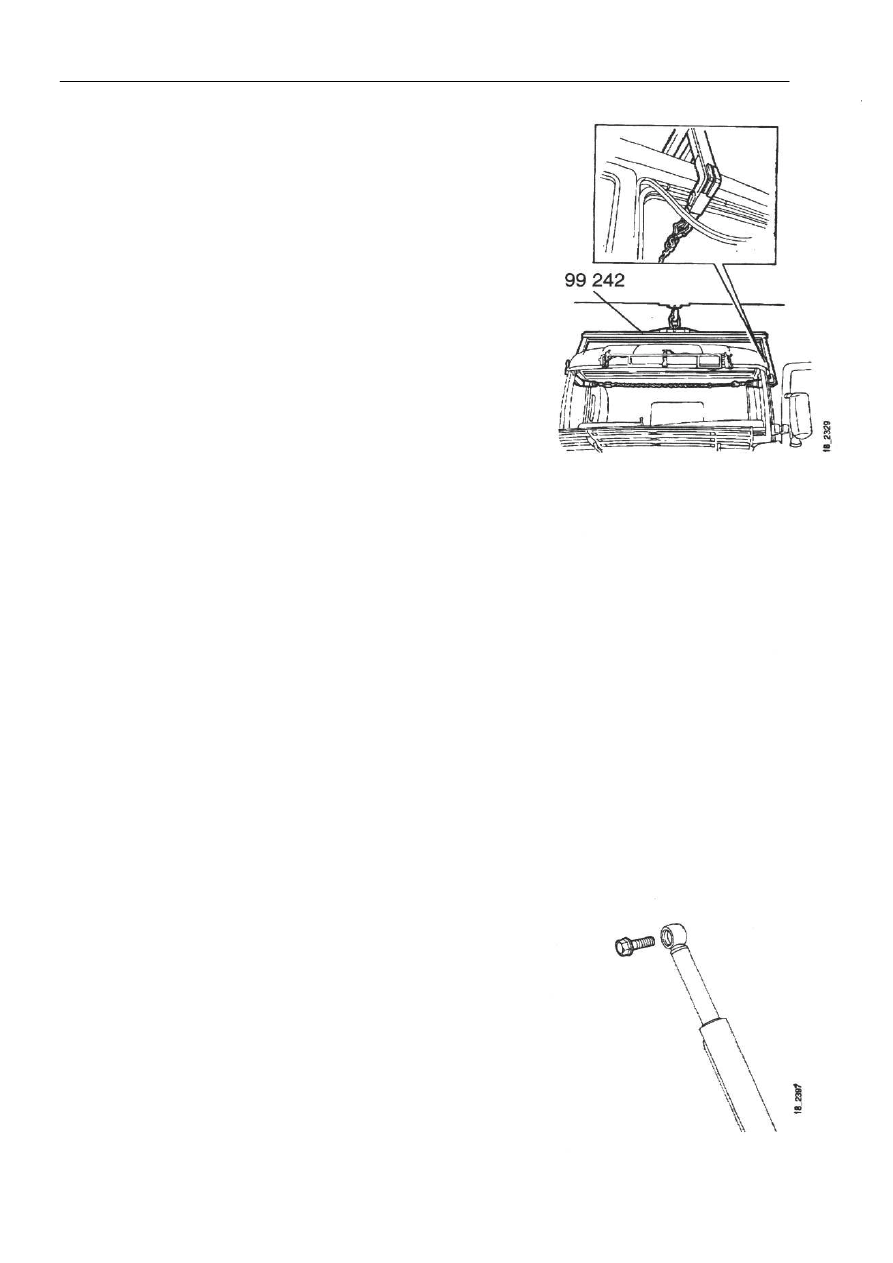

27  Установить подъемное приспособление 99 242.

Закрепить подъемный рычаг цепью, как это
показано на рисунке.














28  Производить подкачку с помощью насоса

откидывания кабины до тех пор, пока не
произойдет освобождение блокировки откидывания
кабины. Осуществлять подъем кранового
механизма до тех пор, пока кабина не будет
подвешена в подъемном приспособлении.


















29  Отсоединить верхнее крепление на цилиндре

откидывания кабины.











Кабина





10


30  Отсоединить крышки на стабилизаторе поперечной

устойчивости.

















31  Снять верхние части устройств предохранения

рециркуляции.

















32  Осторожно поднять кабину.

33  Подвесить шток механизма переключения передач

с помощью троса или аналогичного
приспособления, закрепив его на кронштейне
решетчатой панели.


34  Снять кабину.







Кабина





11



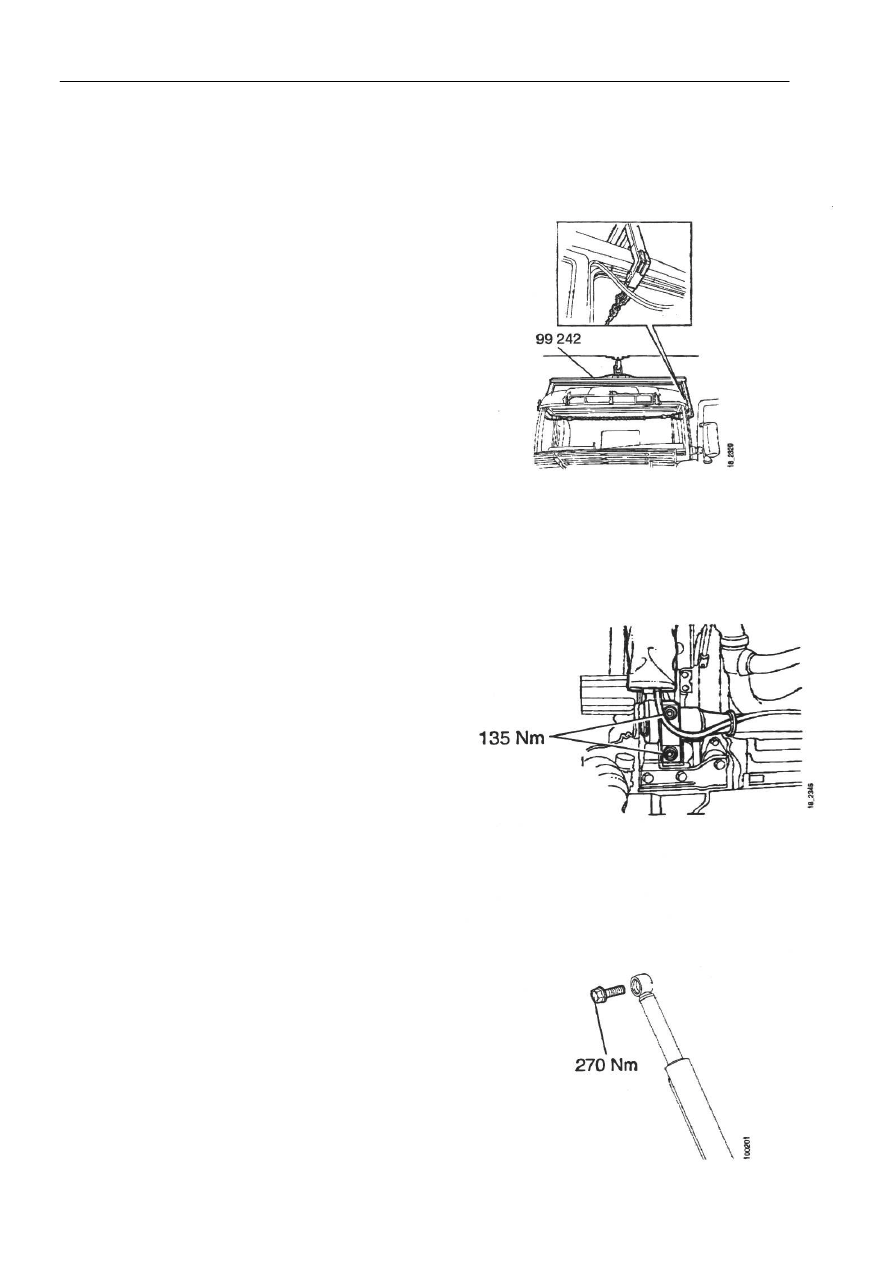

Установка кабины с четырехопорной пневматической подвеской






Поднять кабину в рабочее положение.







Осторожно опустить ее вниз.


Внимание. Необходимо убедиться в отсутствии
повреждения штока механизма переключения передач,
а также в том, что он не может повредить другие узлы.








Опустить кабину еще ниже и сцентровать
стабилизатор поперечной устойчивости в
кронштейнах.



Закрепить крышки с помощью четырех новых
болтов. Затянуть болты с крутящим моментом
затяжки 135 Нм.



ВНИМАНИЕ! Болты крышек должны всегда
заменяться. Они не подлежат повторному
использованию.










Сцентровать верхний болт цилиндра откидывания
кабины и затянуть его с крутящим моментом
затяжки 270 Нм.









Кабина





12



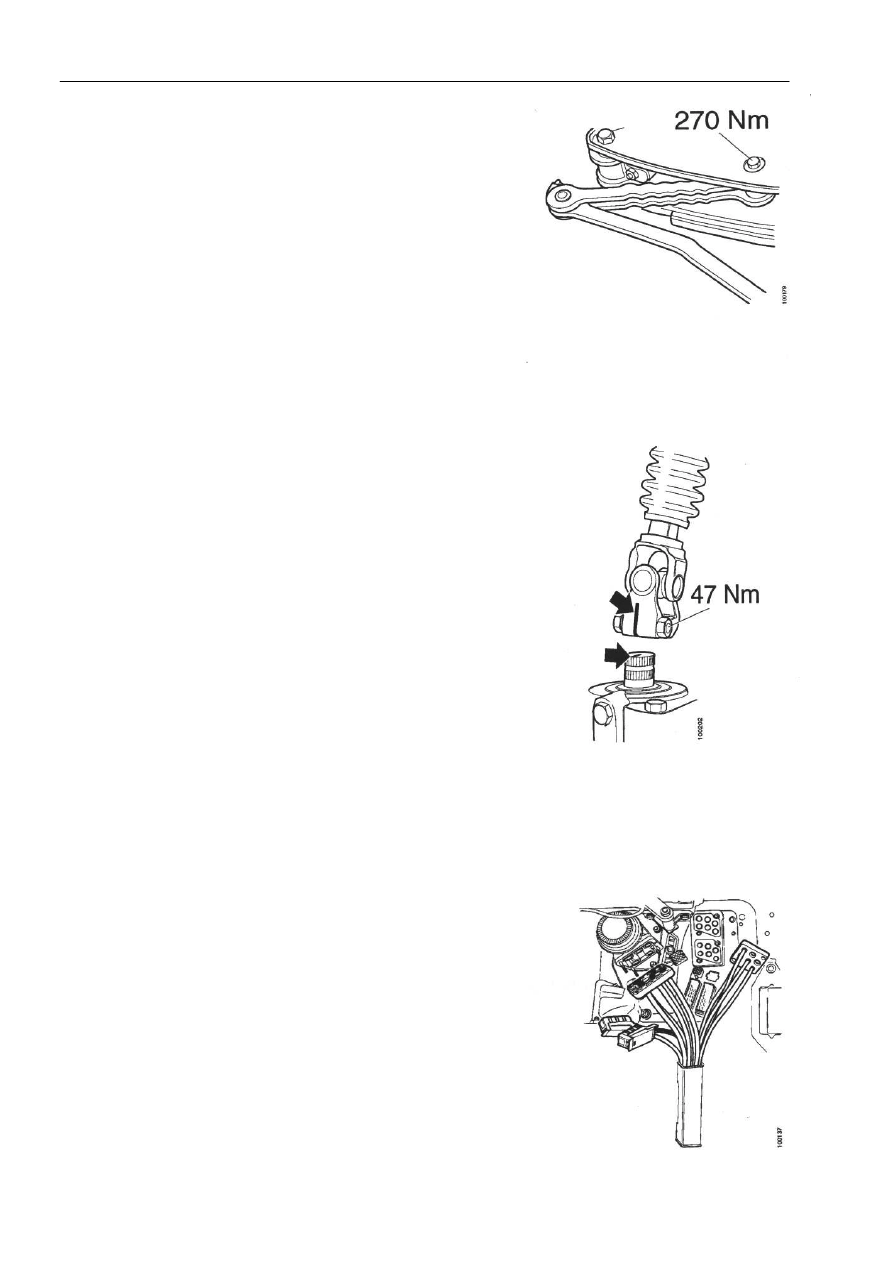

Установить верхнюю часть ограничителя
откидывания кабины, затянув ее с крутящим
моментом затяжки 270 Нм.



Снять приспособление для подъема кабины 99 242.













Развернуть колеса прямо вперед с тем, чтобы
отметки на входном вале были направлены прямо
вперед. Установить карданный шарнир таким
образом, чтобы отметка на шарнире
соответствовала отметке на входном вале. Затянуть
зажим с крутящим моментом затяжки 47 Нм.















Установить болтовые соединения, а также
электрические соединения, включая заземление и
кронштейн. Кроме того установить кронштейн с
соединением для проверки.


10  Подсоединить шланг к омывателю ветрового

стекла.
