Кабина грузовиков Scania. Руководство - часть 2

Кабина





5



Демонтаж кабины с четырехопорной пневматической подвеской






1

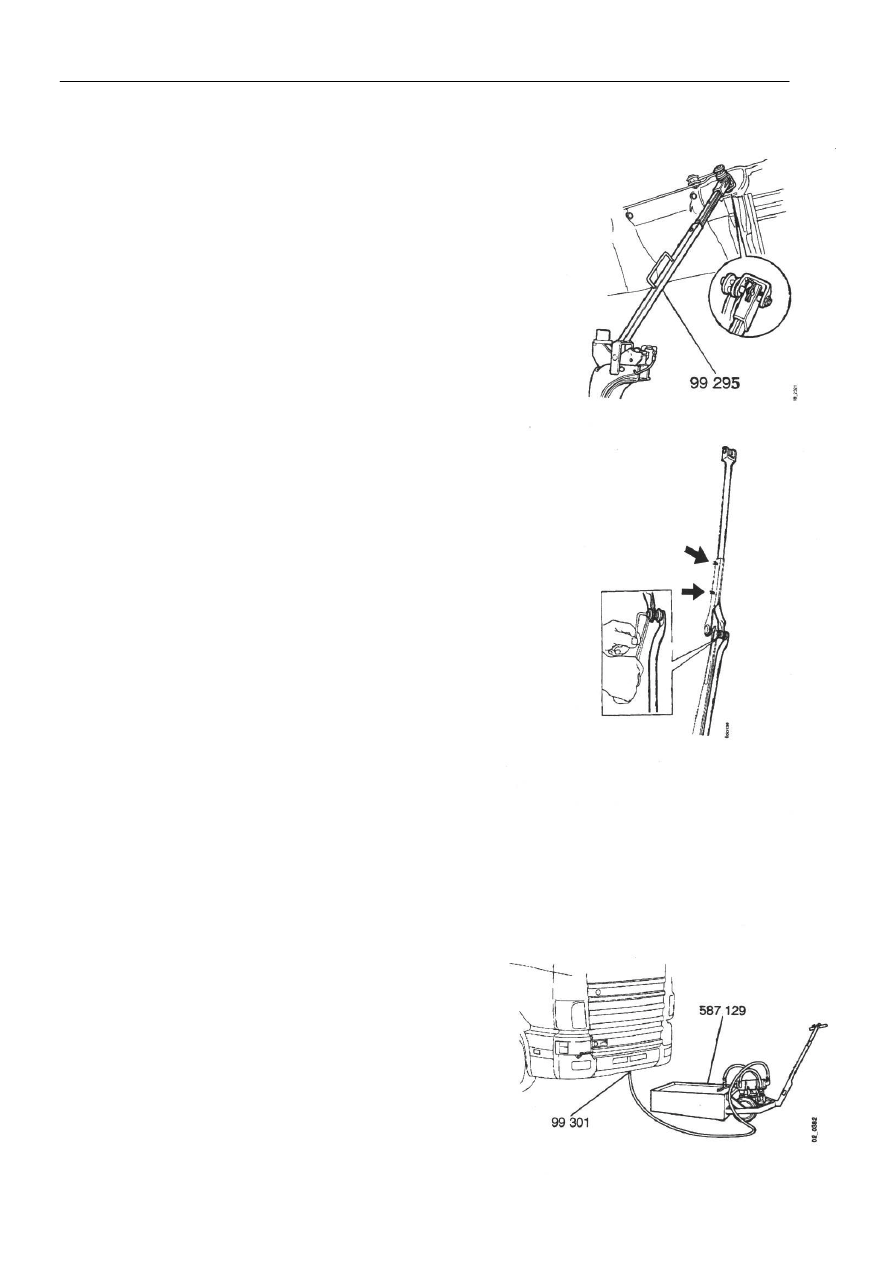

Открыть верхнюю решетчатую панель. Сложить
углы кабины. Полностью откинуть кабину.
Установить опору 99 295.












2

Отсоединить шток механизма переключения
передач у центрального шарнира и отвести его в
сторону.


3

Убрать опору кабины и опустить кабину назад.


Внимание:  При  откидывании  кабины  необходимо
убедиться  в  том,  что  шток  механизма  переключения
передач  не  поврежден  и  не  может  повредить  другие
узлы.














4

Отсоединить один провод аккумулятора.


5

Опорожнить систему сжатого воздуха.









6

Опорожнить систему охлаждения. Смотри буклет,
относящийся к системе охлаждения, приведенный в
разделе 2.



Кабина





6



7

Опорожнить блок кондиционирования воздуха.
Смотри буклет, относящийся к
кондиционированию воздуха, приведенный в
разделе 18.








8

Отсоединить заземляющие соединения.


9

Отсоединить кронштейн соединения для проверки.


10  Отсоединить тормозные и электрические

соединения, а также кронштейн.


11  Отвернуть шланг к омывателю ветрового стекла.







12  Отсоединить шланг жидкости сцепления и загнуть

его вверх с тем, чтобы предотвратить вытекание
жидкости сцепления из резервуара.


13  Заглушить открытые гидравлические штуцеры для

предотвращения попадания грязи в гидравлические
узлы.


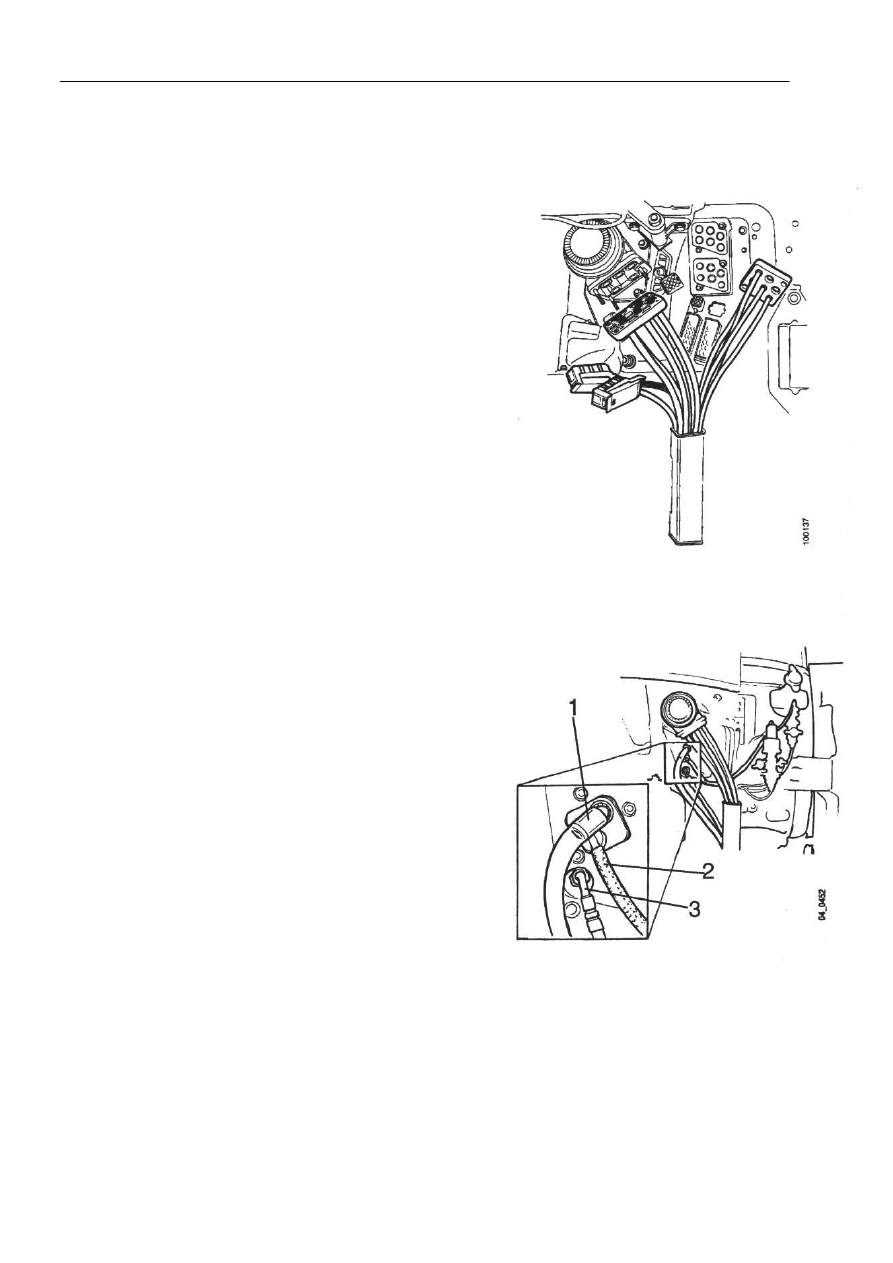

14  Отсоединить сливной шланг. Отсоединить рабочий

шланг к исполнительному цилиндру, вставив
защитные заглушки в оба шланга и патрубки,
ведущие к цилиндру.




1

Сливной шланг

2

Шланг жидкости сцепления

3

Управляющий шланг












Кабина





7



15  Отсоединить воздушные шланги к передним

пневматическим рессорам около уравнительного
клапана.


16  Отсоединить тягу к коромыслу уравнительного

клапана.


17  Отсоединить уравнительный клапан.

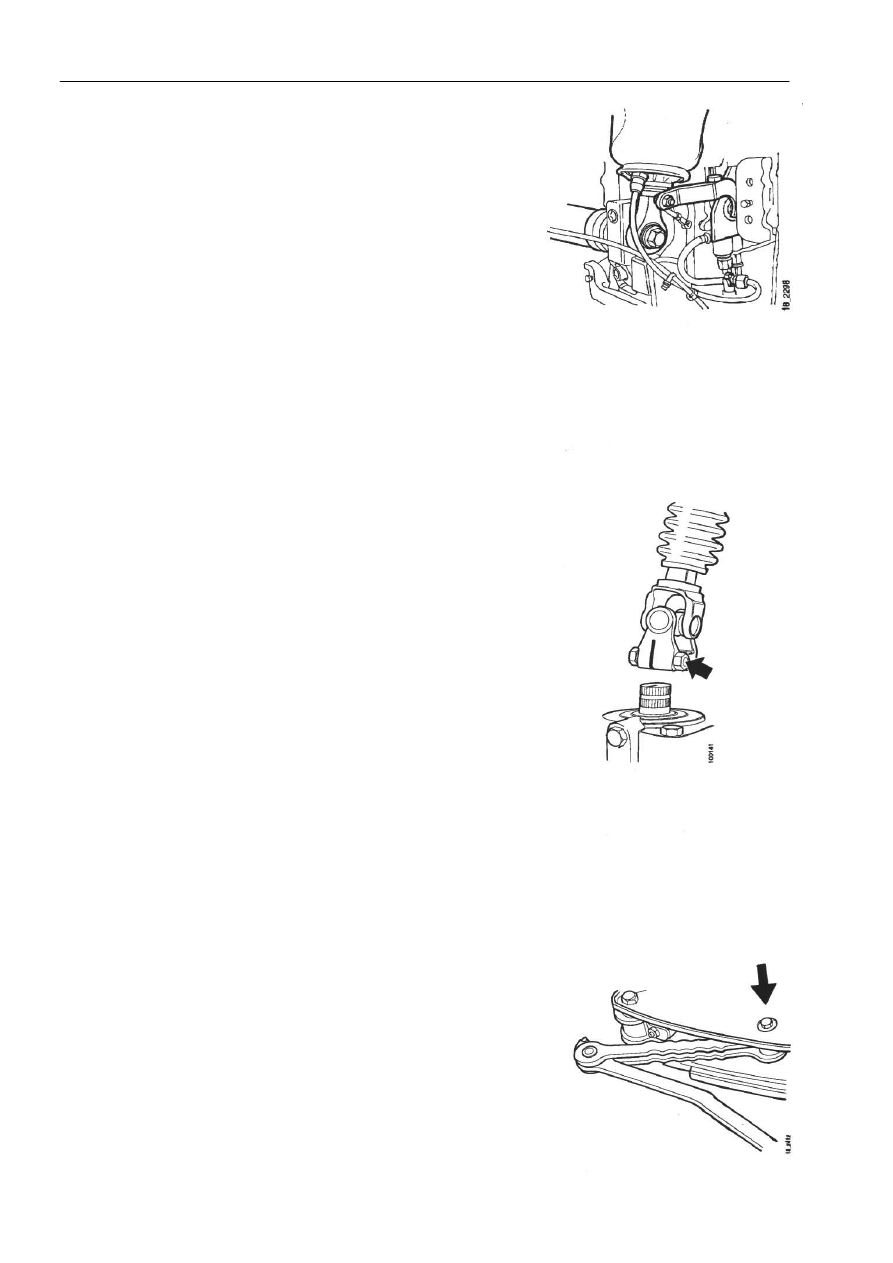

18  Отвернуть зажимной болт и снять нижний

карданный шарнир вала рулевого колеса с входного
вала рулевого механизма.


















19  Отсоединить ограничитель откидывания кабины от

верхнего кронштейна.










Кабина





8

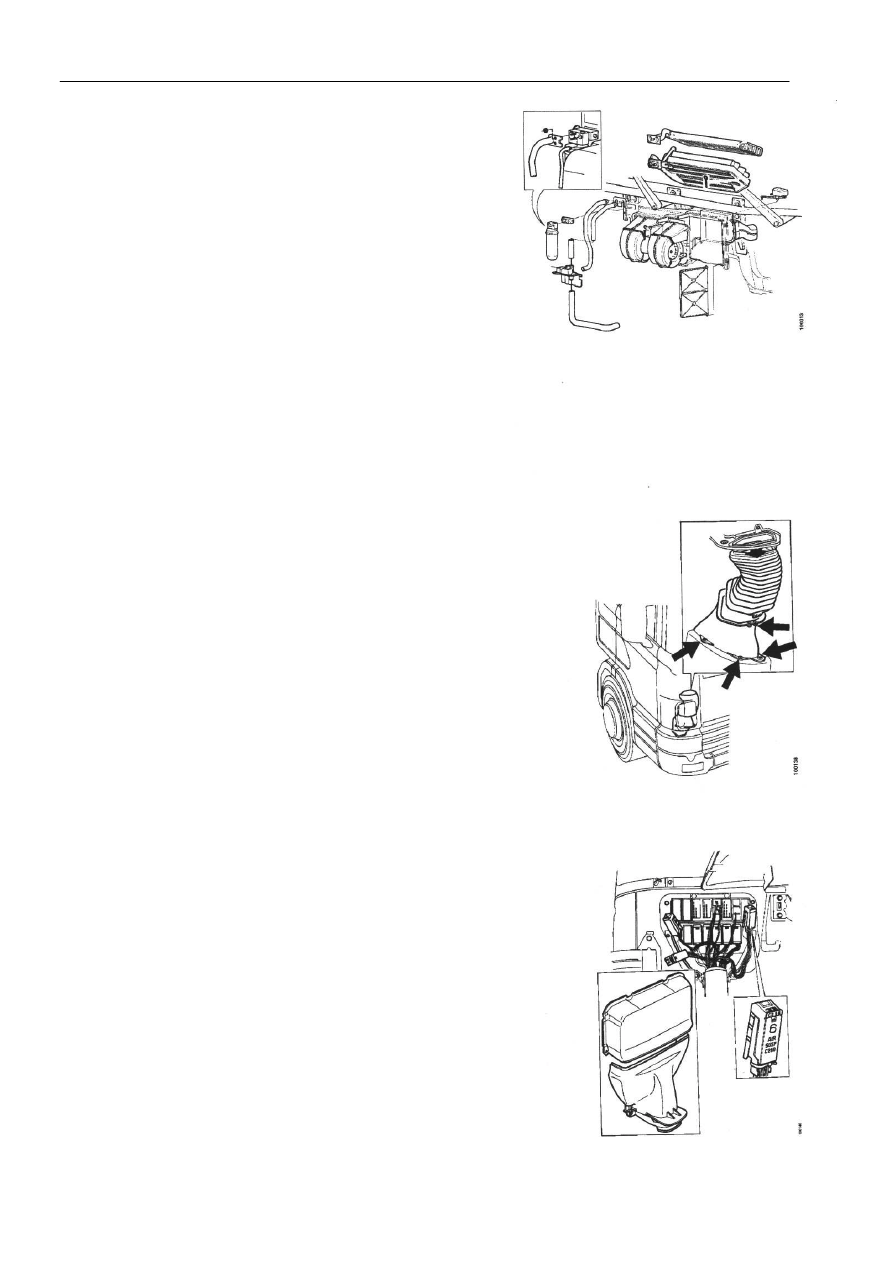

20  Отсоединить все шланги от нижней части

расширительного бачка и около водяного клапана.


21  Отсоединить трубки кондиционирования воздуха

от водоотделителя. Заменить водоотделитель.
Заглушить трубки. Смотри буклет, относящийся к
кондиционированию воздуха, приведенный в
разделе 18.


22  Вынуть заглушку из разъема, ведущего к датчику

уровня воды.














23  Отсоединить гофрированную трубку для забора

воздуха и пластиковый кожух.
















24  Снять крышки с центрального электрического

блока.


25  Отсоединить все кабели.

26  Отвернуть болты, крепящие кабельный жгут.
