Подвеска кабины









Руководство по ремонту

Оглавление





2

Оглавление




 Меры  безопасности

.....................................................................................3



Цилиндр откидывания
кабины

Демонтаж, способ 1 ...................................................4

Установка, способ 1...................................................5

Демонтаж, способ 2 ...................................................6

Установка, способ 2...................................................7



Ограничитель откидывания
кабины

Демонтаж/установка, способ 1 .................................8

Замена втулки ..........................................................8

Демонтаж/установка, способ 2 .................................9

Замена втулки..........................................................9



Передняя пневматическая
рессора

Демонтаж пневматических опор и
амортизаторов ..........................................................10

Установка пневматических опор и
амортизаторов ..........................................................11

Установка рабочего уровня..................................11



Задняя пневматическая
рессора

Демонтаж пневматических опор и
амортизаторов ..........................................................12

Установка пневматических опор и
амортизаторов ..........................................................13

Установка рабочего уровня..................................13



Стабилизатор поперечной
устойчивости

Демонтаж..................................................................14

Замена втулки........................................................16

Замена подшипников............................................17

Установка..................................................................18



Ограничитель конечного
положения



Замена .......................................................................19



Спецификации

...................................................................................20

Меры безопасности





3


ВНИМАНИЕ

При откидывании кабины:

−

не  оставлять  незакрепленные  предметы
внутри кабины

−

включить стояночный тормоз

−

установить  рычаг  переключения  передач  в
нейтральное положение

−

выключить двигатель

−

открыть верхнюю решетчатую панель

−

сложить углы кабины

−

закрыть двери

−

повернуть  насос  откидывания  кабины  в
положение для откидывания кабины вверх

Необходимо  всегда  подкачивать  подвеску
кабины до тех пор, пока кабина не опустится
вперед  под  собственным  весом.  Продолжать
подкачивать  подвеску  кабины,  пока  она  не
займет  2-е  конечное  положение,  когда
сопротивление

в

насосе

откидывания

кабины возрастает.
Повернуть  клапан  насоса  на  пол-оборота  в
обратном

направлении.

Подождать

несколько секунд. Продолжать поворачивать
клапан  насоса  в  положение  откидывания
назад.
Если

возникнет

необходимость

в

откидывании  кабины  при  работающем
двигателе,  необходимо  убедиться  в  том,  что
коробка  передач  находится  в  нейтральном
положении,  а  также  в  том,  что  рычаг
переключения передач жестко зафиксирован
внутри кабины.
Запрещается  тяжело  нагружать  кабину  при
ее откидывании.
При  нахождении  кабины  в  откинутом
положении  грузовик  должен  располагаться
на  ровном  участке.  Ни  при  каких  условиях
недопустимо  откидывать  кабину,  если
грузовик стоит на склоне, крутизна которого
превышает 10%.

ВНИМАНИЕ!


Запрещается  находиться  перед  кабиной  или
позади нее в момент откидывания кабины.
Выполнение

работ

под

кабиной,

находящейся  в  откинутом  положении,  а
также

ведение

работ

на

механизме

откидывания  кабины  может  представлять
опасность

в

случае

несоблюдения

инструкций.  Существует  опасность  падения
кабины,  что  может  привести  к  увечью
персонала.
В  процессе  движения  автомобиля  насос
откидывания  кабины  должен  находиться  в
положении опускания.
Необходимо

убедиться

в

том,

что

пассажирские  двери  полностью  закрыты
перед началом отпускания кабины.
Техника

безопасности

выполнения

некоторых  видов  ремонтных  работ  требует
использования  специальных  инструментов,
указанных  в  спецификации.  Это  вызвано
тем,  что  осуществление  этих  ремонтных
работ  нарушает  стандартные    требования
мер  безопасности.  Возникает  опасность
падения  кабины,  что  может  привести  к
увечью персонала.
Ни  при  каких  условиях  недопустимо
осуществление

ремонтных

работ

на

механизме

откидывания

кабины

без

первоначального

ознакомления

с

инструкциями

или

без

доступа

к

специальным  инструментам,  указанным  в
спецификации.
Когда

отпадает

необходимость

в

использовании  опоры  кабины,  необходимо
всегда слегка подкачивать подвеску кабины
для  облегчения  нагрузки  перед  снятием
штифта опоры кабины.







Цилиндр откидывания кабины





4



Цилиндр откидывания кабины



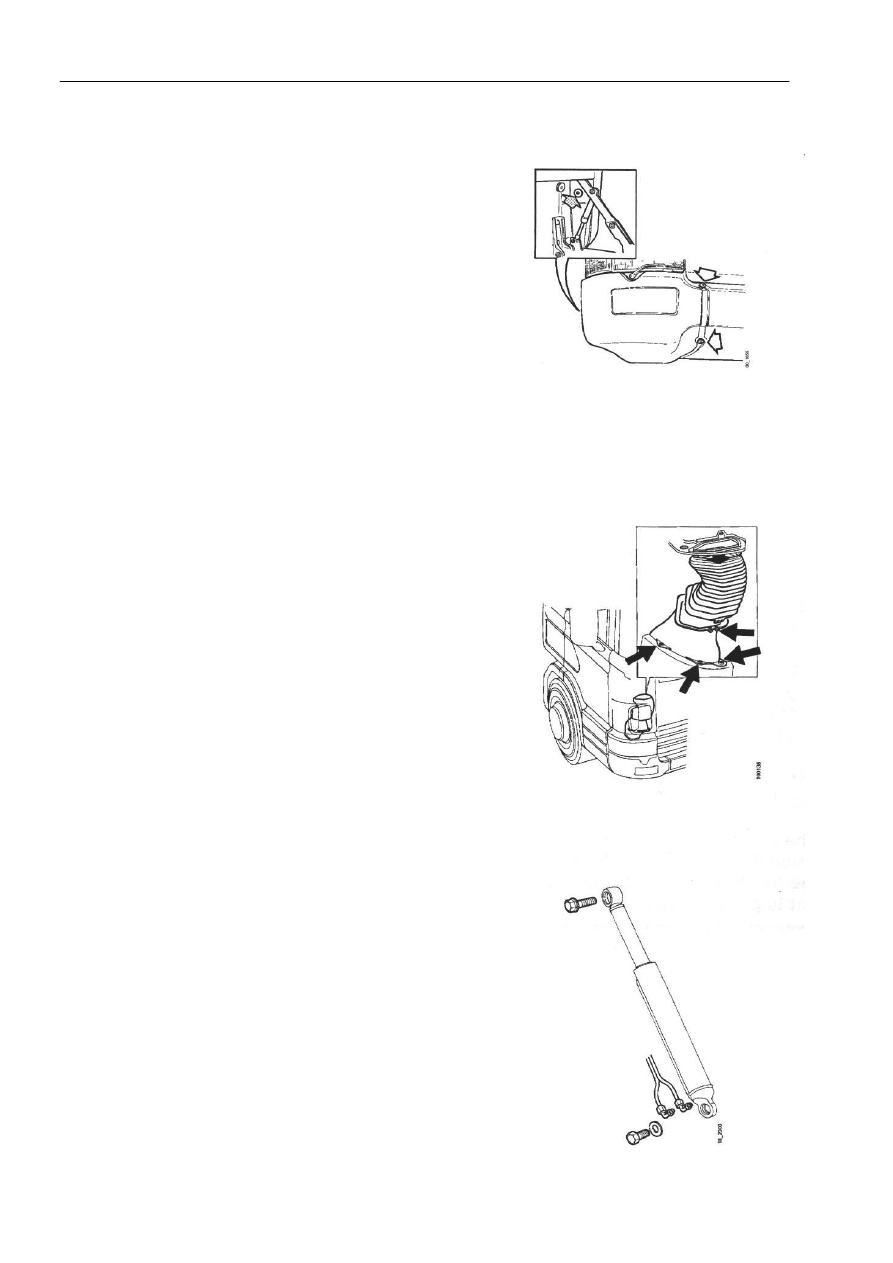

Демонтаж согласно способу 1


1

Снять правую крышку бампера.


2

Открыть верхнюю решетчатую панель и правый
угол кабины.













3

Снять воздухозаборную гофрированную трубку и
пластиковую крышку.















4

Отсоединить нижний болт на цилиндре
откидывания кабины.


5

Отсоединить шланги.


6

Отсоединить верхний болт на цилиндре
откидывания кабины.
