Стартер грузовиков Scania. Руководство - часть 7





Содержание



16:06-31



25
































1  Обмотка возбуждения
2  Винт
3  Пружина сжатия
4  Втулка
5  Винт
6  Пружинная шайба
7  Гайка
8  Штифт
9  Шайба
10  Гайка
11  Подшипник
12  Втулка
13  Промежуточное зубчатое колесо
14  Втулка
15  Ротор
16  Защитная шайба заднего подшипника
17  Втулка
18  Блок щеток
19  Держатель щеток
20  Крышка
21  Винт

Содержание



16:06-31



26

22  Винт
23  Кронштейн
24  Гайка для полюсного винта
25  Пружина
26  Гайка для полюсного винта
27  Рычаг исполнительного механизма
28  Электромагнитный переключатель (соленоид)
29  Защитная шайба переднего подшипника / шумозащита
30  Винт
31  Деталь для частей якоря
























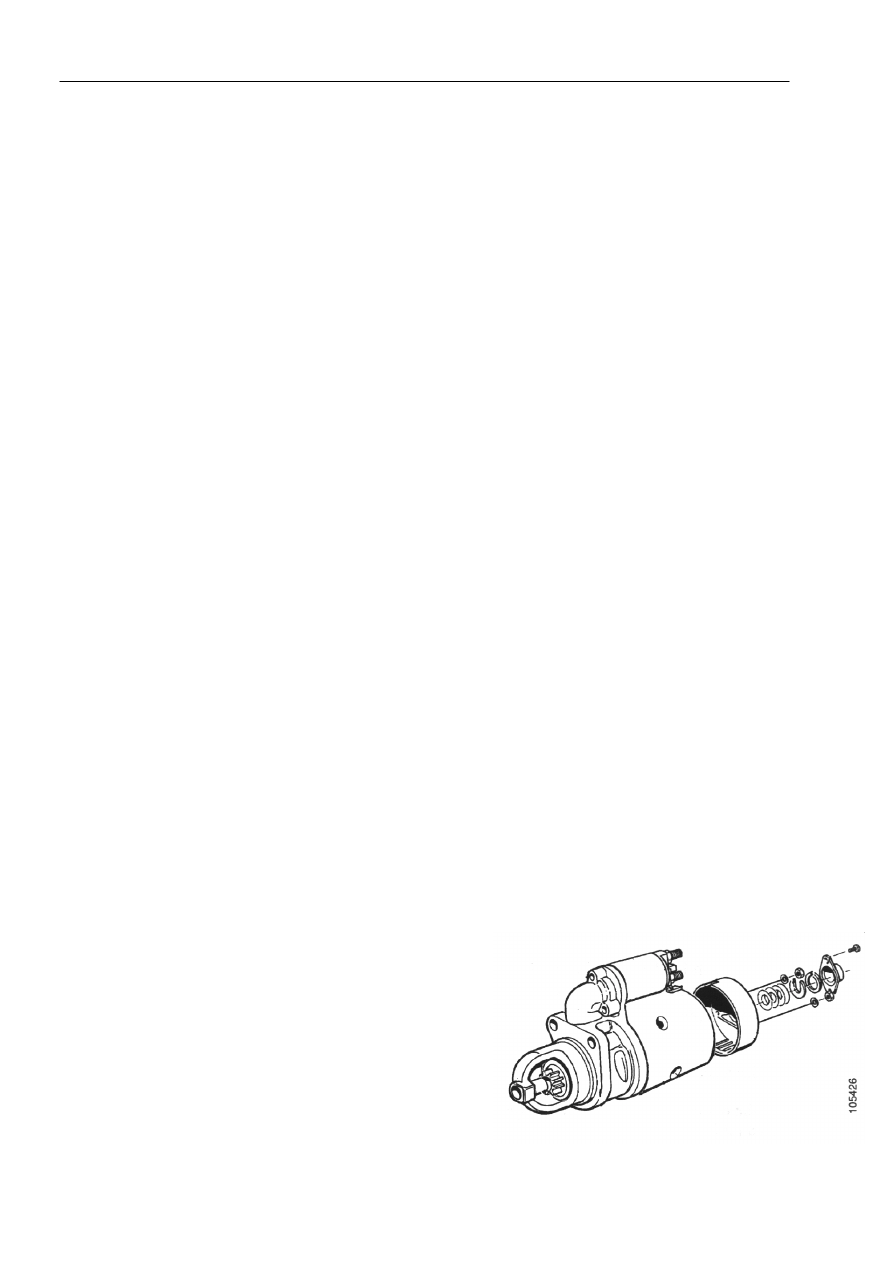

Bosch JF  Щетки

Замена




Размеры

Щетки, минимальная длина                                                8,5 мм


Необходимое оборудование

Блок щеток                                                                 Деталь № 313 267
Пружина щеткодержателя                                        Деталь № 313 261

Техническое описание

Перед  заменой  щеток,  следует  снять  стартер  (смотри
раздел «Снятие стартера»).

Содержание



16:06-31



27



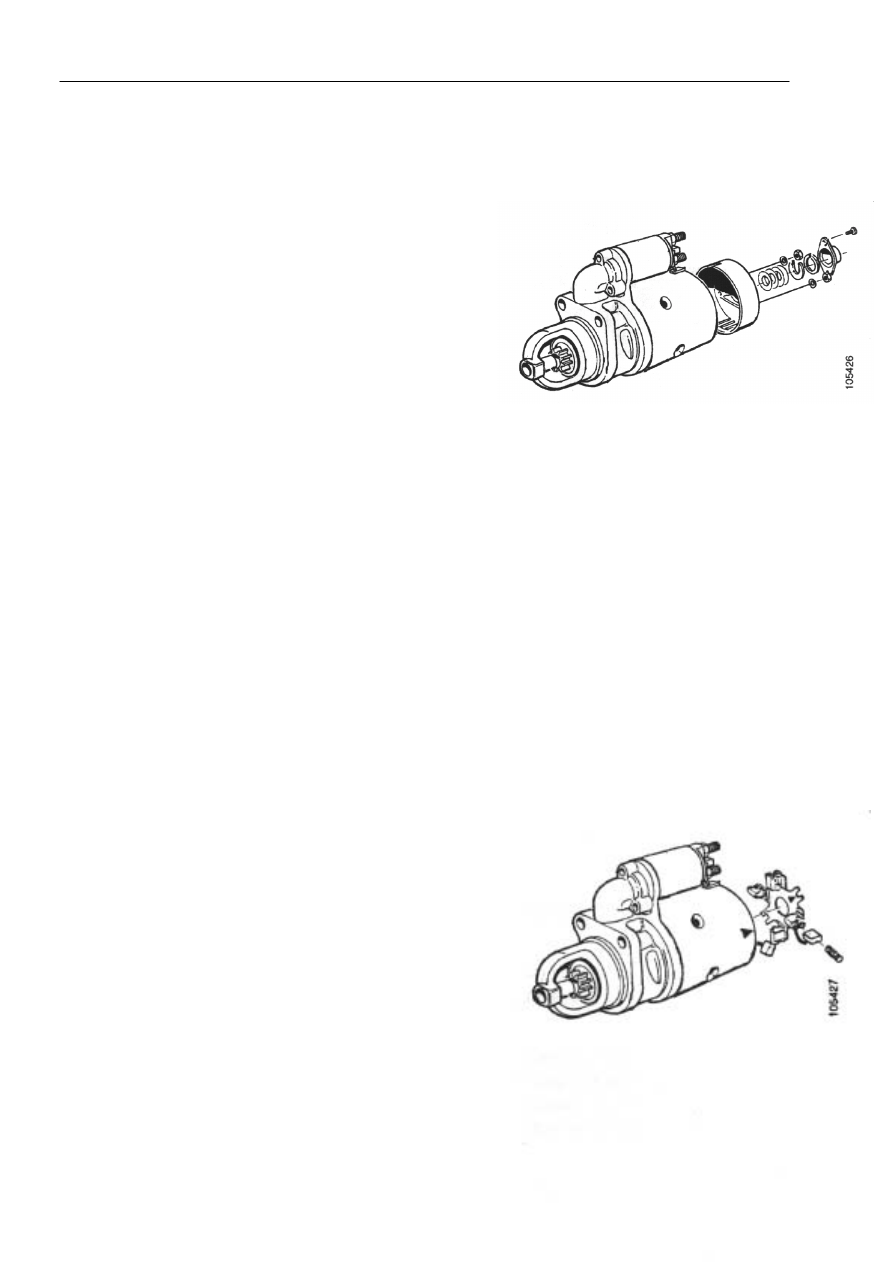

Только  для  2-полюсных  стартеров:  Отсоединить
контакт  31  электромагнитного  переключателя  на
защитной крышке заднего подшипника.




Снять заднюю защитную крышку.

Снять  стопорную  планку  в  форме  U,  прокладки,
резиновое  уплотнение  и  две  гайки.  Снять
защитную шайбу заднего подшипника.

Отогнуть  в  одну  сторону  язычки  стяжки  и  снять
две

положительные

щетки

с

держателя.

Положительные  щетки  имеют  защитные  шланги
красного  цвета.  Отрицательные  щетки  могут
оставаться  в  держателе,  пока  не  освободится
пружина растяжения относительно коммутатора.





















Снять  планку  держателя  щетки  и  отрицательные
щетки  после  маркировки  положения  планки
относительно полюсного корпуса.

Снять  отрицательные  щетки  и  старые  пружины
при помощи отвертки.

Проверить  коммутатор  на  предмет  повреждения.
Протереть его и при необходимости, почистить.












Содержание



16:06-31



28











Снять  винтовые  соединения  положительных
щеток на обмотке возбуждения.

Установить  новые  положительные  щетки  на
обмотку возбуждения в полюсном корпусе.












10

Установить отрицательные щетки на держатель.

11

Установить

держатель

щеток

согласно

маркировке.  Установить  новые  положительные
щетки и новые пружины и загнуть язычки стяжки
в сторону щеток, используя плоскогубцы.









12

Установить

защитную

шайбу

заднего

подшипника и кабельную втулку.

13

Закрепить  стартер  двумя  гайками  и  установить
прокладки  и  стопорную  планку  на  концевую
часть вала ротора.

14

Только  для  2-полюсных  стартеров:  Подключить
соединение 31 электромагнитного переключателя
к  шайбе заднего подшипника.

15

Проверить  осевой  зазор  вала  ротора.  Он  должен
составлять  0.1-0.3  мм.  При  необходимости,
отрегулировать, используя ряд прокладок, пока не
будет  достигнут  правильный  зазор.  Установить
резиновое уплотнение и защитную крышку.

16

Установить  стартер  (смотри  раздел  «Установка
стартера»).
