Стартер грузовиков Scania. Руководство - часть 8





Содержание



16:06-31



29









































Bosch JF  Электромагнитный переключатель (соленоид)

Замена




Размеры

Схема синхронизации                                                1,33 Ом
Схема блокировки                                                      4,34 Ом


Необходимое оборудование


Содержание



16:06-31



30

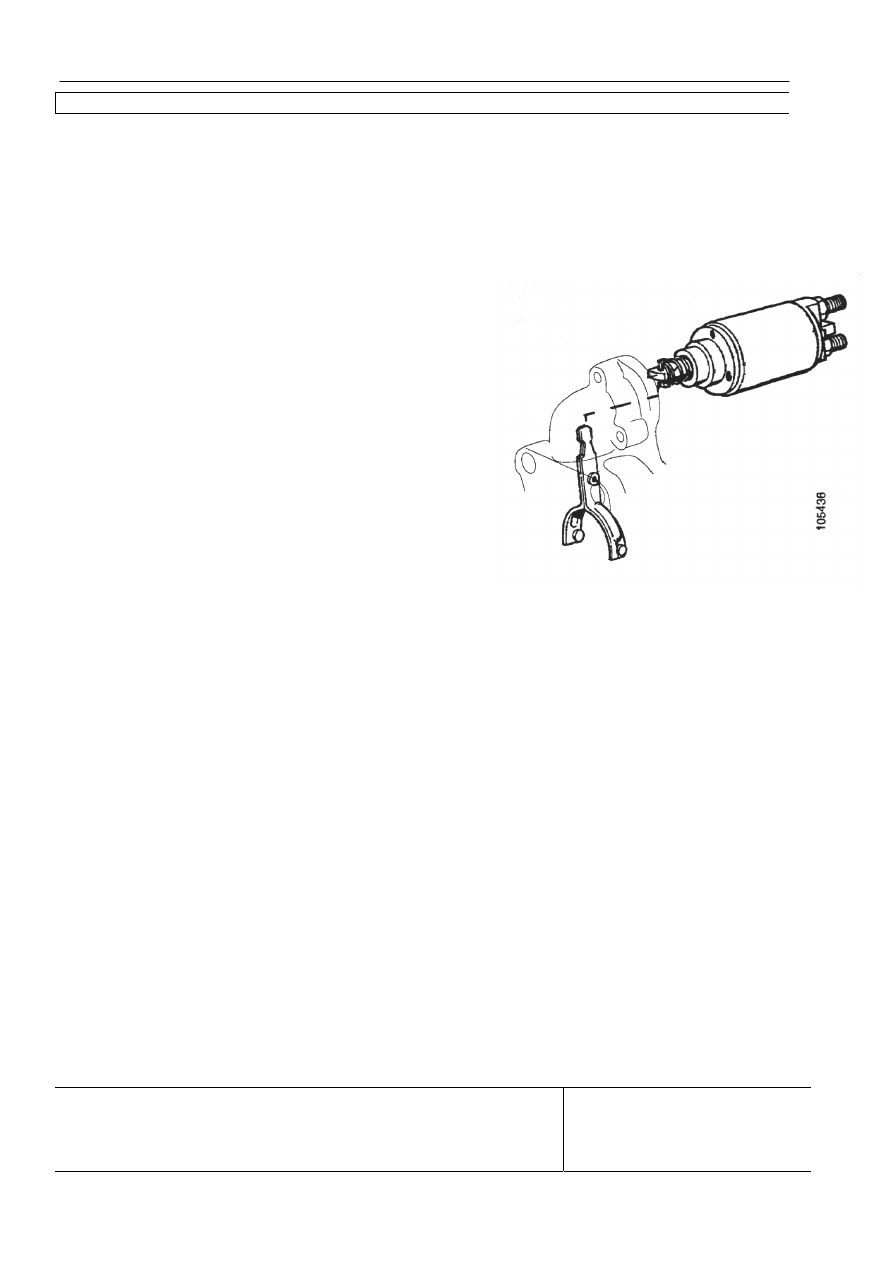

Электромагнитный р=переключатель                        Деталь № 386 768

Техническое описание

Перед  заменой  щеток,  следует  снять  стартер  (смотри
раздел «Снятие стартера»).

1  Только  для  2-полюсных  стартеров:  Отсоединить

кабель

заземления

электромагнитного

переключателя  от  соединения  31  на  защитной
шайбе заднего подшипника.

2  Снять

соединение

обмотки

возбуждения

к

электромагнитному переключателю.

3  Отсоединить

винты,

удерживающие

электромагнитный  переключатель  на  защитной
шайбе переднего подшипника.

4  Снять

корпус

и

центральную

деталь

электромагнитного переключателя.

5  Установить  новую  центральную  часть  на  место.

Смазать  поверхность  теплостойкой  смазкой  при
помощи  рычага  исполнительного  механизма.
Убедиться,

что

она

захватывает

рычаг

исполнительного механизма посредством защитной
шайбы переднего подшипника.

6  Смазать  центральную  часть  теплостойкой  смазкой.

Установить  корпус  нового  электромагнитного
переключателя  и  прикрепить  его  винтами  к
защитной шайбе переднего подшипника.

7  Установить  соединение  обмотки  возбуждения  на

электромагнитный переключатель.

8  Только  для  2-полюсных  стартеров:  Подключить

кабель

заземления

электромагнитного

переключателя к соединению 31 на защитной шайбе
заднего подшипника.

9  Установить  стартер  (Смотри  раздел  «Установка

стартера).







Bosch КВ 6,6 кВт



Сборка


Спецификации

Мощность
Направление вращения (относительно корпуса маховика)

Коммутатор, минимальный диаметр

6,6 кВт
Против часовой стрелки
47,5 мм
10 мм

Содержание



16:06-31



31

Щетки, минимальная длина
Щетки, сжатие пружины
Сопротивление обмотки на входе
Обмотка самоблокировки
Максимальное радиальное биение ротора

20-23 Н
0,33 Ом
6,3 Ом
0,08 мм

Максимальное радиальное биение в коммутаторе

0,03 мм


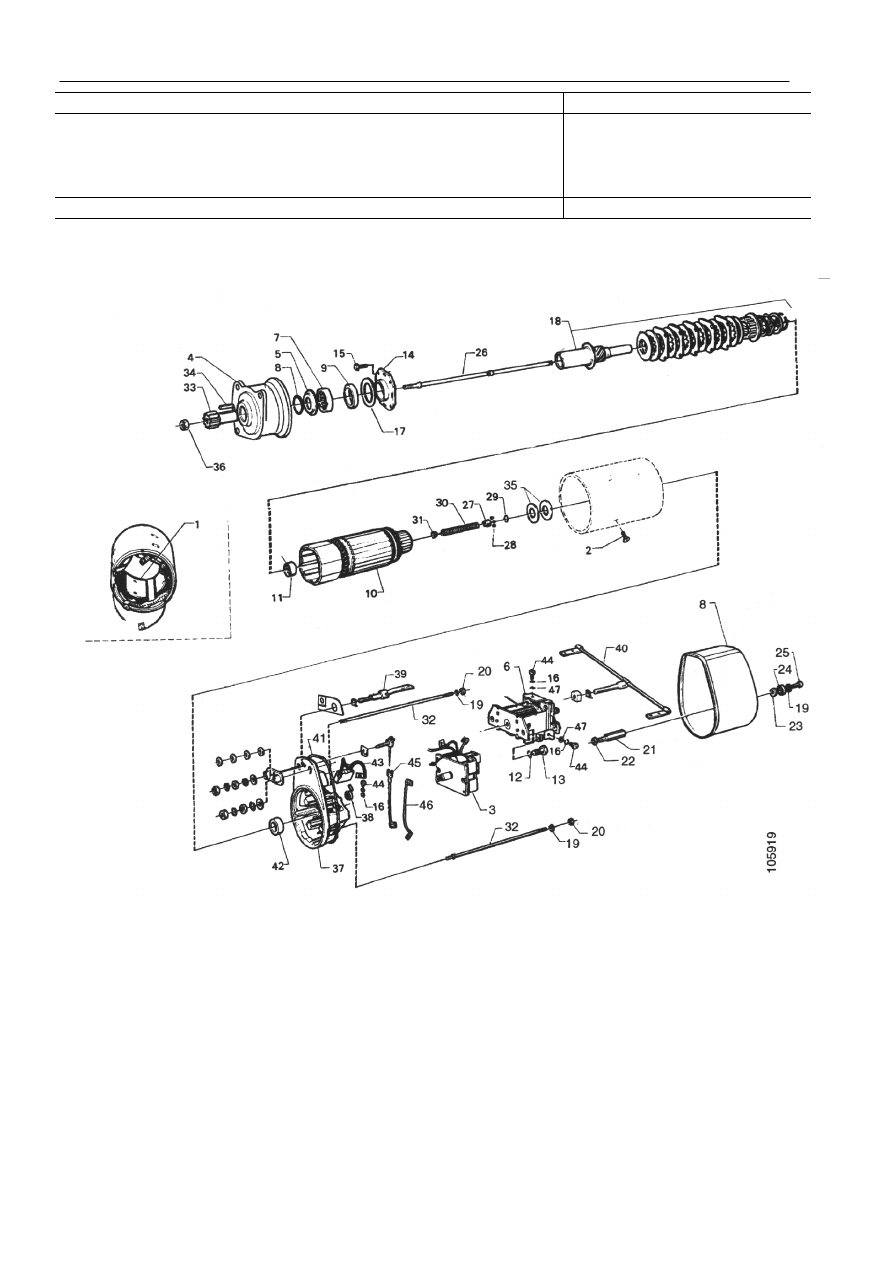

Чертеж покомпонентного изображения



































1  Обмотка возбуждения и каркас стартера
2  Винт
3  Электромагнитный переключатель
4  Станка стартера
5  Уплотнение
6  Реле электростартера
7  Роликовый подшипник
8  Колпачок
9  Втулка

Содержание



16:06-31



32

10  Ротор
11  Игольчатый подшипник
12  Пружина
13  Винт
14  Крышка
15  Винт
16  Пружина
17  Шайба
18  Дисковая муфта
19  Шайба
20  Гайка
21  Распорный винт
22  Шайба
23  Уплотнение
24  Шайба
25  Винт
26  Толкатель
27  Кольцо
28  Шарик
29  Пружинное кольцо
30  Пружина сжатия
31  Кольцо
32  Штифт
33  Шестерня электростартера
34  Шплинт
35  Прокладка
36  Гайка
37  Стенка стартера
38  Пружина сжатия
39  Соединительная шпонка
40  Электрокабели
41  Прокладка
42  Втулка
43  Щетка
44  Винт
45  Кабель
46  Кабель
47  Шайба








Valeo D13 HP  6,6 кВт



Общая информация


В настоящее время не имеется Технического описания и чертежа покомпонентного изображения
стартера Valeo D13 HP  6,6 кВт.
