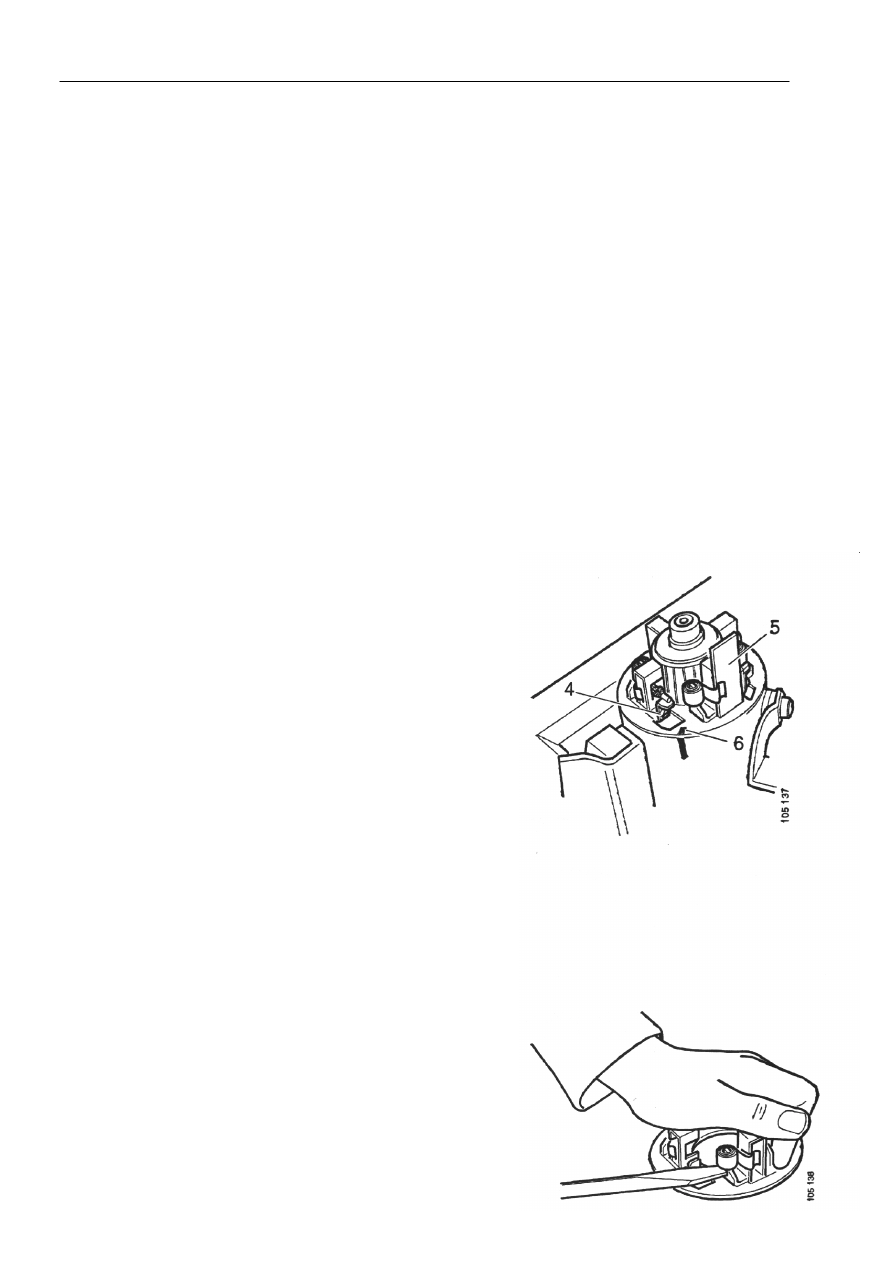

4  Отсоединить винты соединений щеток.
5  Установить  пружинные  стопоры  для  освобождения

щеток от компрессии пружин.

6  Отметить полюсное положение пластины держателя

щетки и снять ее.

7  Проверить  коммутатор  на  предмет  повреждения.

Очистить его, а при необходимости и пластины.















8  Снять  угольную  щетку  и  старые  пружины  при

помощи отвертки.








Содержание



16:06-31



22





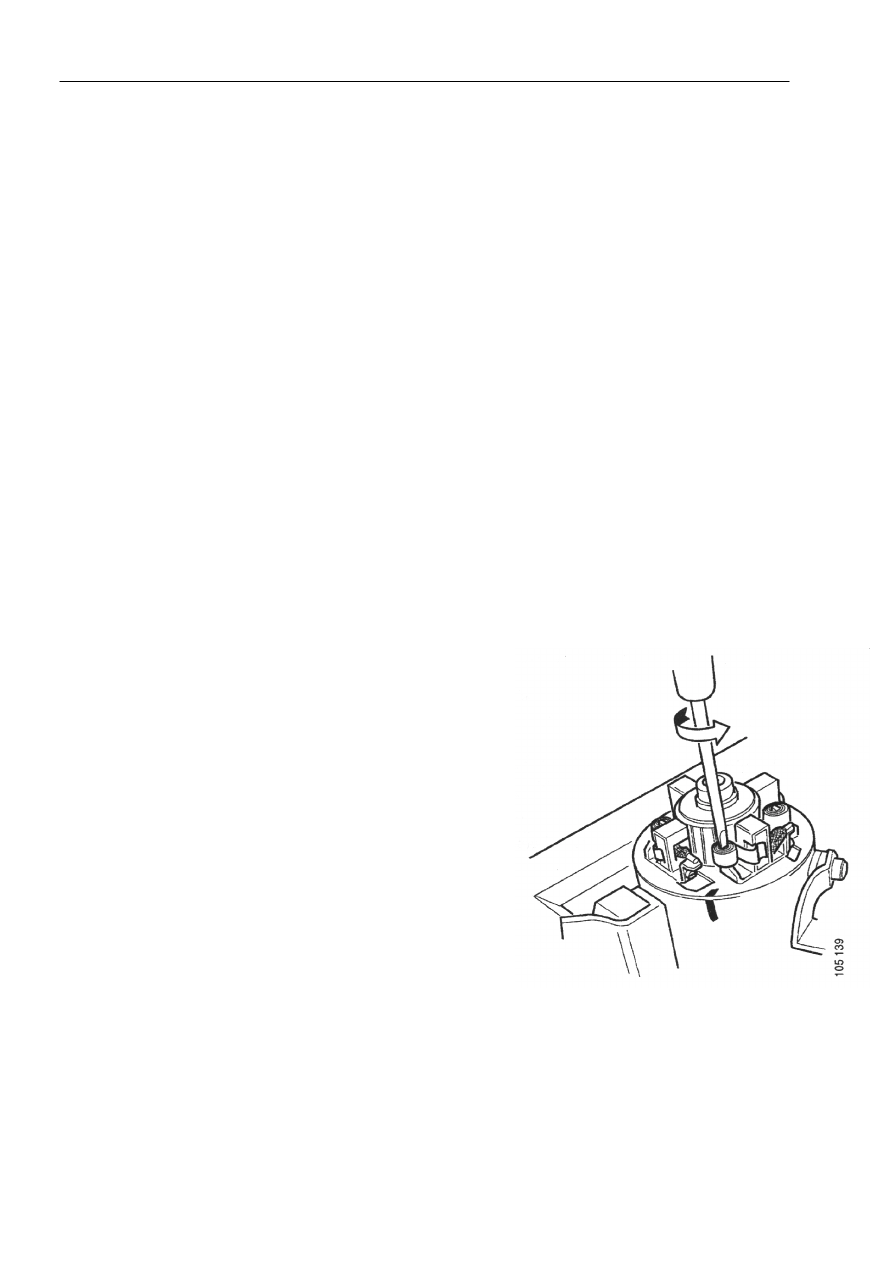

9  Установить  новые  щетки  в  держатель.  Пружины

пока не устанавливать.

10  Установить  пластину  держателя  с  новыми щетками

на  место  в  предварительно  отмеченное  положение.
Подсоединить кабели к угольным щеткам.

















11  Установить  новые  пружины  на  угольные  щетки.

Следует

использовать

малую  отвертку  для

центровки  каждой  пружины  и  затянуть  их  на  пол-
оборота против часовой стрелки.



ВНИМАНИЕ!  Следует  использовать  защитные  очки!
Пружины угольных щеток очень упругие.


•

Установить кулачковую шайбу, которая вжимает на
место угольную щетку.

•

Затянуть пружину на пол-оборота.

•

Вдавить центр пружины в монтажную пленку.


12  Установить  на место защитную  шайбу подшипника

согласно маркировке.

13  Установить защитную крышку.
14  Закрепить  стартер  (смотри  раздел  «Установка

стартера»).










Содержание



16:06-31



23





























Bosch JE  Электромагнитный переключатель (соленоид)

Замена




Размеры

Схема синхронизации                                                0,5 Ом
Схема блокировки                                                      2, 5 Ом


Необходимое оборудование

Электромагнитный переключатель (в сборке)       Деталь № 1 405 979

Техническое описание

Перед  заменой  щеток,  следует  снять  стартер  (смотри
раздел «Снятие стартера»).

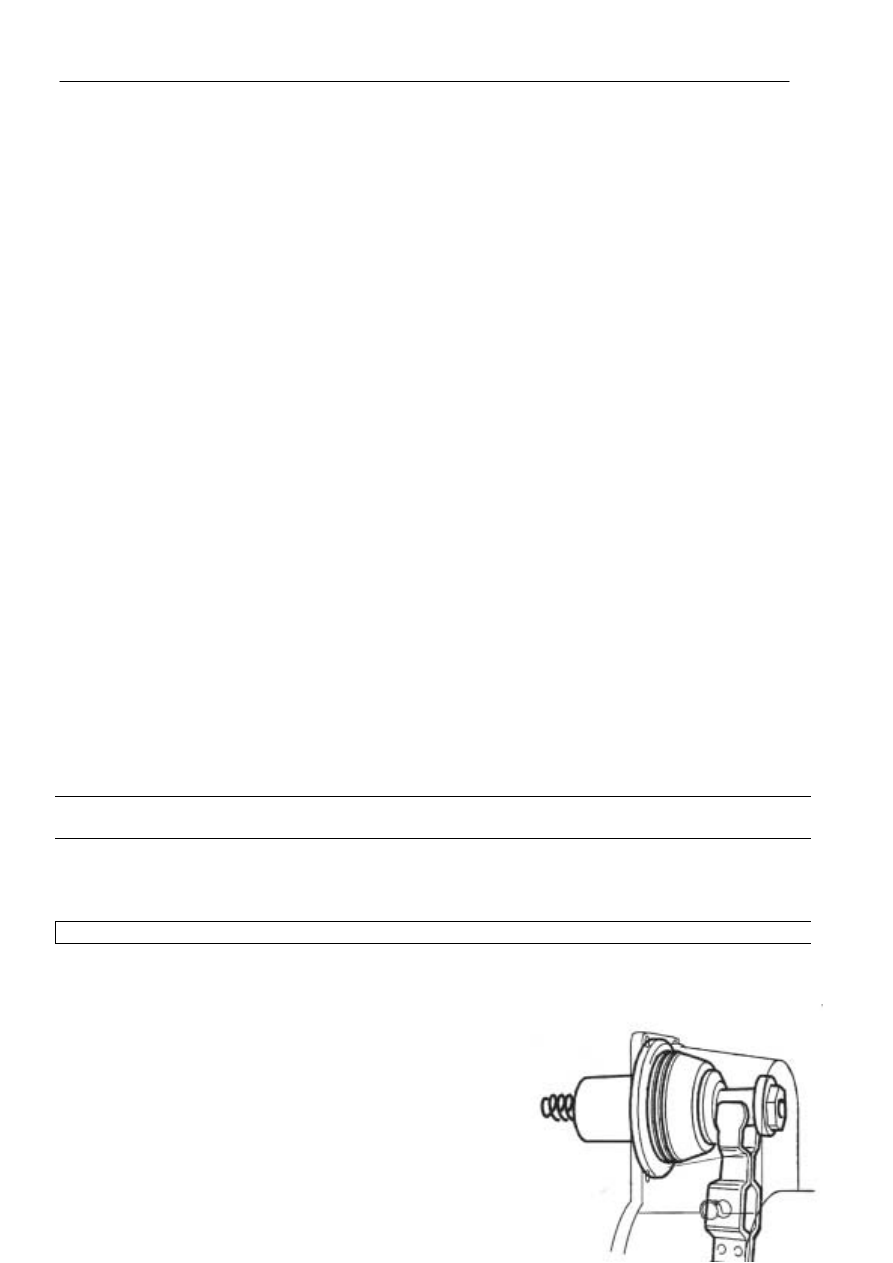

1  Отсоединить

винты,

удерживающие

электромагнитный  переключатель  с  передней
защитной шайбой.

2  Отсоединить

проводник

электромагнитного

переключателя.

Содержание



16:06-31



24

3  Снять

корпус

и

центральную

деталь

электромагнитного переключателя.

4  Установить  новую  центральную  деталь  на  место.

Смазать  поверхность  теплостойкой  смазкой  при
помощи  рычага  исполнительного  механизма.
Убедится

в

ее

зацеплении

с

рычагом

исполнительного  механизма  посредством  передней
защитной шайбы.

5  Смазать  поверхность  теплостойкой  смазкой  и

установить

корпус

электромагнитного

переключателя.  Зафиксировать  его  винтами  к
передней

защитной

шайбе.

Подсоединить

проводник к корпусу, соблюдая полярность.

6  Установить  стартер  (смотри  раздел  «Установка

стартера»).
















Bosch JF 4 кВт



Сборка


Спецификации

Мощность
Направление вращения (относительно корпуса маховика)

Коммутатор, минимальный диаметр
Щетки, минимальная длина

4 кВт
Против часовой стрелки
42,5 мм
8,5 мм

Щетки, сжатие пружины
Сопротивление обмотки на входе
Обмотка самоблокировки
Максимальное радиальное биение ротора

27-46 Н
1,33 Ом
4,34 Ом
0,05 мм

Максимальное радиальное биение в коммутаторе

0,03 мм


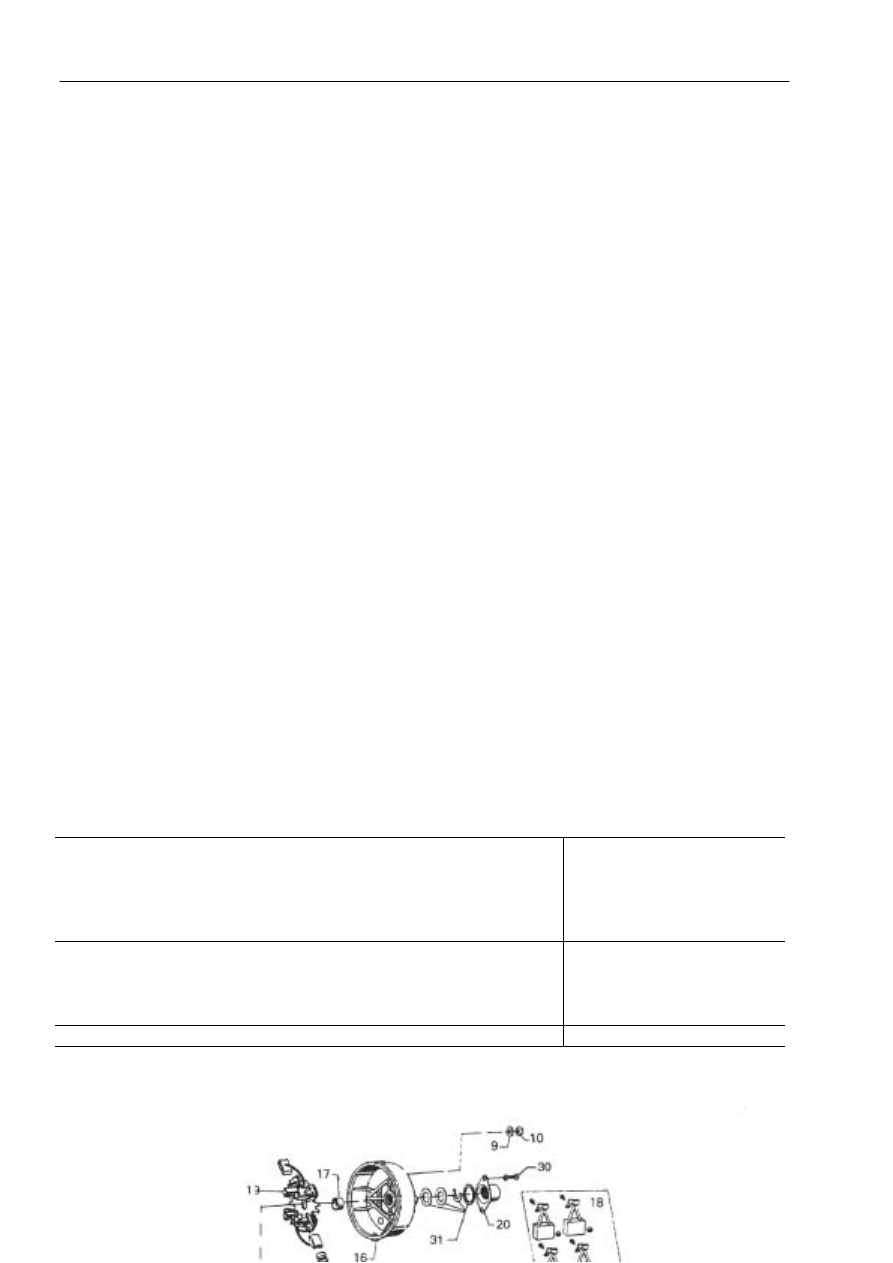

Чертеж покомпонентного изображения
