Стартер грузовиков Scania. Руководство - часть 4

Содержание

16:06-31

Шум

1. Звук электродвигателя стартера не такой, какой он должен быть.

Неисправность:

Повреждение  подшипников  ротора  или  шестерни  электростартера,  или  зубцов  шестерни  или
кольцевого зубчатого колеса.

Причина:

Повреждение  поверхности  подшипников  вызвало  чрезмерное  трение.  Зубцы  шестерни  или
кольцевого  зубчатого колеса повреждены вследствие включения стартера во время работающего
дизельного двигателя.

•

Bosch JF: Зубцы шестерни или кольцевого зубчатого колеса повреждены вследствие заедания
шестерни относительно вала.

Примечание:

Один или больше подшипников повреждено за счет износа или попадания грязи.

Меры по исправлению:

Заменить стартер. Проверить кольцевое зубчатое колесо и при необходимости, заменить.

•

Bosch JF: Проверить шестерню на предмет ее заедания относительно вала. При необходимости
очистить и смазать.

Содержание

16:06-31

Функционирование

1. Стартер «ослаблен».

Неисправность:

Стартер не достигает скорости, которая является достаточной для запуска дизельного двигателя.

Причина:

Напряжение 30В является слишком низким или слабый контакт в стартере.

Примечание:

Подача  электропитания  на  стартер  должна  составлять,  по  крайней  мере,  18В  для  приведения  в
действие электромагнитного переключателя. Сопротивление в 30В кабеле должно быть минимум
0,0003 Ом.

Меры по исправлению:

Проверить  состояние  аккумулятора  и  уровень  сопротивления  в  30В  кабеле.  Убедиться,  что
соединители в стартере не прогорели.

Содержание

16:06-31

Техническое описание

Стартер

Снятие (все типы)

1 Отключить подачу электропитания при помощи основного выключателя массы аккумулятора

или посредством отсоединения терминалов аккумулятора.

2  Снять шумозащитные крышки.
3  На определенных типах стартеров: Отсоединить винты для проводки заземления (31).
4  Отсоединить положительный провод (30) и контрольный кабель (50).
5  Отогнуть кабели в одну сторону.
6  Отсоединить винты, удерживающие стартер в корпусе маховика.

ВНИМАНИЕ! Внимание! Стартер очень тяжелый. Соблюдайте осторожность!

7  Осторожно снять стартер.

Важная  информация!  Проверить  шестерню  электростартера  на  предмет  повреждения.  При
наличии признаков повреждения, кольцевое зубчатое колесо, должно так же проверяться. Смотри
Группу 1, «Двигатель».

Содержание

16:06-31

Установка (Все типы)

Соединения

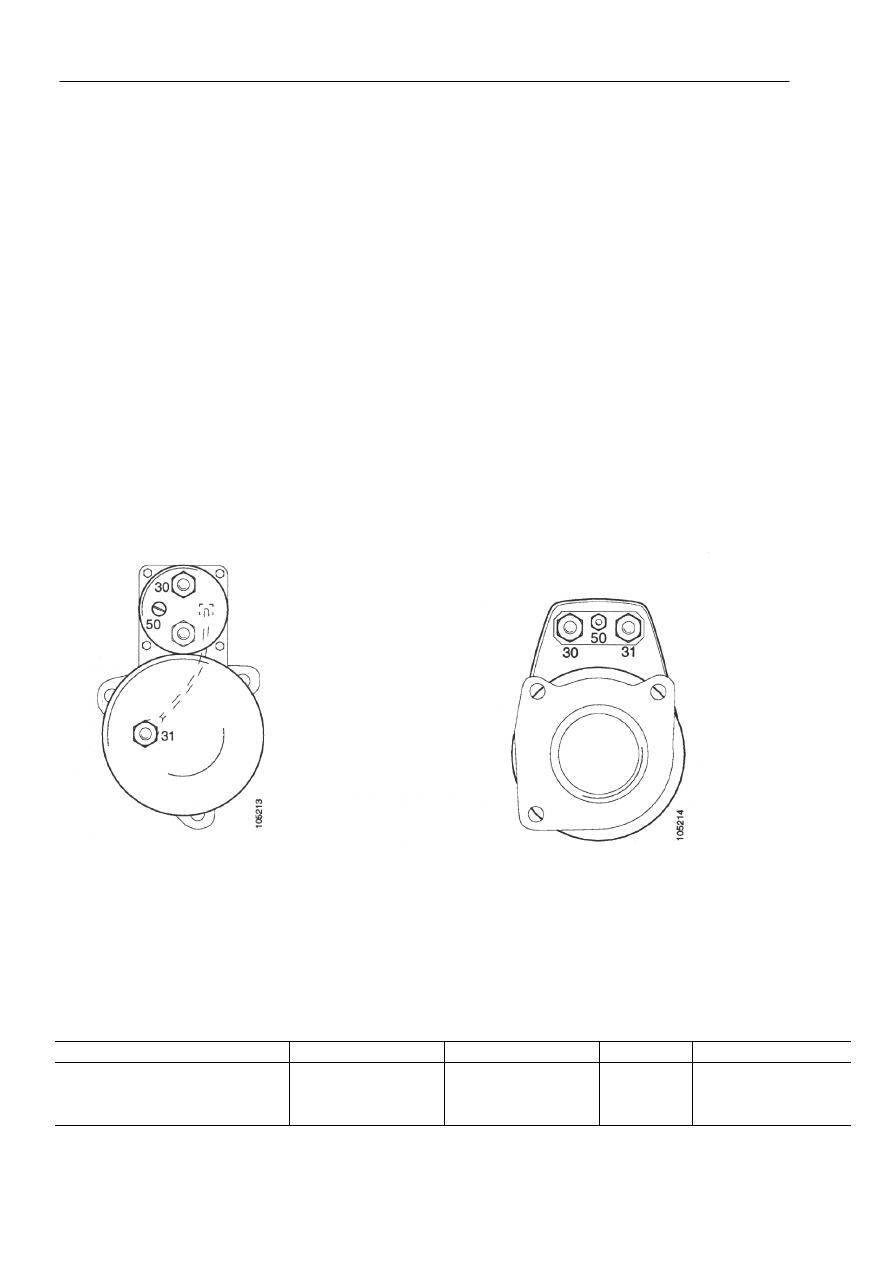

Полюсные положения для Bosch JE/JF, Полюсные положения для Bosch KB
Valeo D13 HP

Проводник, маркированный ломаной линией
показывает заземление для электромагнитного
переключателя в 2-полюсном стартере

Размеры и крутящий момент

Bosch JE

Bosch JF

Bosch KB Valeo D13 HP

50 (контрольный кабель)
50 (положительный кабель)
31 (кабель заземления)

М6: 2.5+/- 0.5 Нм
М12: 28+/-4 Нм
М10: 18+/-2 Нм

М4: 1.2+/- 0.1 Нм
М10: 28+/-4 Нм
(М8

)

М6
М10
М10

М6:3.5+/- 0.5Нм
М12: 23+/-3 Нм
М10: 15+/-3 Нм
