Стартер грузовиков Scania. Руководство - часть 1

1 587 961



16:06-31

Выпуск 1

ru













Стартер




































Техническое описание

Руководство по ремонту











Содержание



16:06-31



2

Содержание




Описание системы
Общая информация

  .....................................................................

3











Запуск – стартер-принцип действия........ 4


Особенности функций стартера .....................................................................

5


Диагностика неисправностей










Подсоединение стартера .......................... 7











Отсоединение стартера ............................ 10











Шум ............................................................ 13











Функционирование ................................... 14


Техническое описание
Все типы







Снятие ........................................................ 15











Установка .................................................. 16

Bosch JE 6.7 кВт





Сборка ....................................................... 18











Щетки ........................................................ 20











Электромагнитный переключатель ........ 23

Bosch JF 4 кВт





Сборка ....................................................... 24











Щетки ........................................................ 26











Электромагнитный переключатель ........ 29

Bosch КВ 6.6 кВт





Сборка ....................................................... 30

Valeo D13 HP 6.6 кВт   .....................................................................

32




























Содержание



16:06-31



3



Описание системы






Составляющие части


1  Тяговое реле
2  Рычаг исполнительного механизма
3  Обмотка возбуждения и полюсные наконечники
4  Ротор и коллектор
5  Держатель щетки и четыре щетки








Включение


Стартер  приводится  в  действие  частично  посредством
оперативного  напряжения  (50  контакт)  и  частично
посредством питания от аккумулятора (30 контакт).

Подача  напряжения  50  контакт  осуществляется
посредством

реле.

Точность

включения

реле

изменяется  от  одной  модели  автомобиля  к  другой,  в
зависимости от его оборудования.

При подаче напряжения на 50 контакт ток поступает на
тяговое  реле  стартера.  При  отключении  нагрузки,
тяговое  реле    возвращается  в  свое  первоначальное
состояние.

Напряжение  на  30контактподается  непосредственно от
аккумулятора.


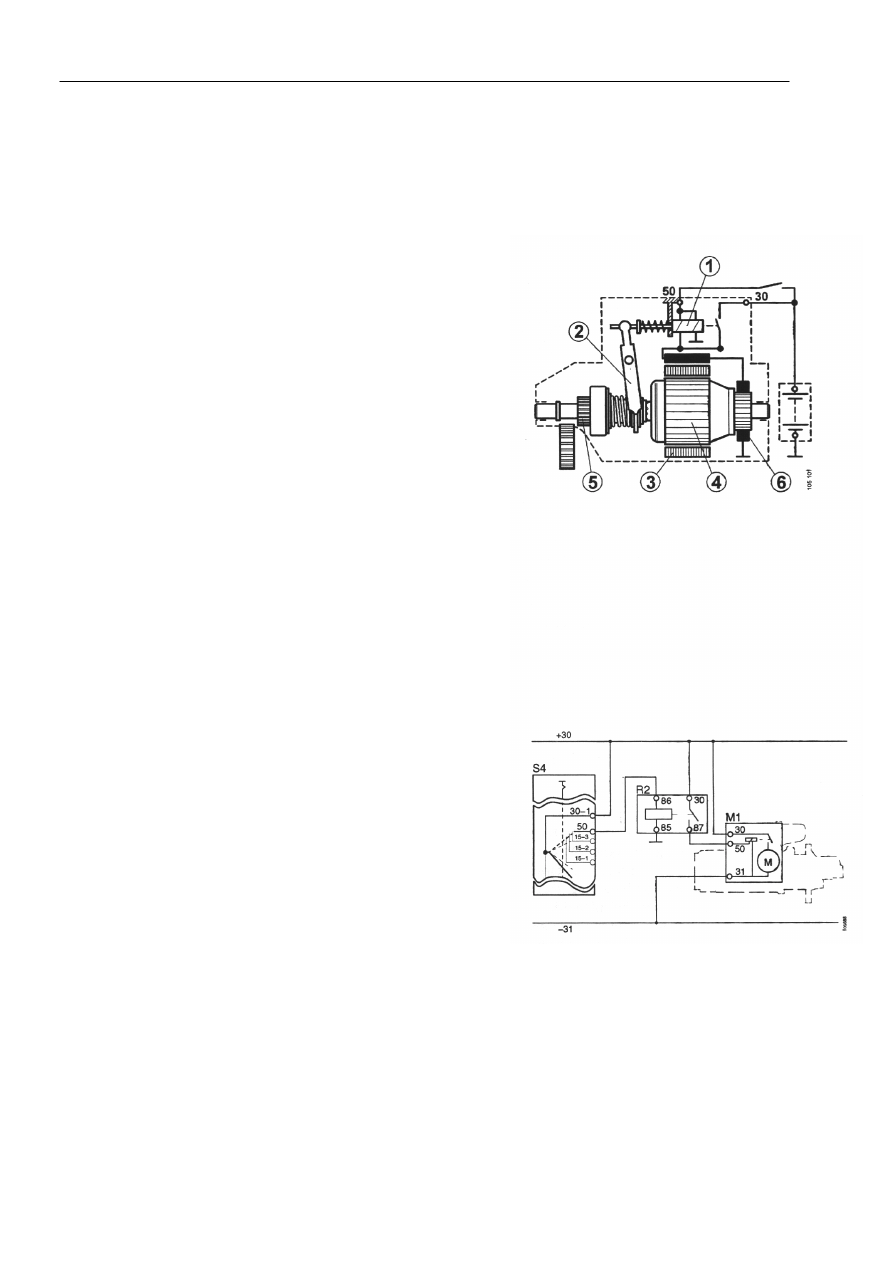

Электрическая схема


S4   Замок зажигания
R2   Реле стартера
M1  Стартер











Содержание



16:06-31



4

Запуск – краткое описание



Стартер

и

электромагнитный

переключатель

составляют один блок.

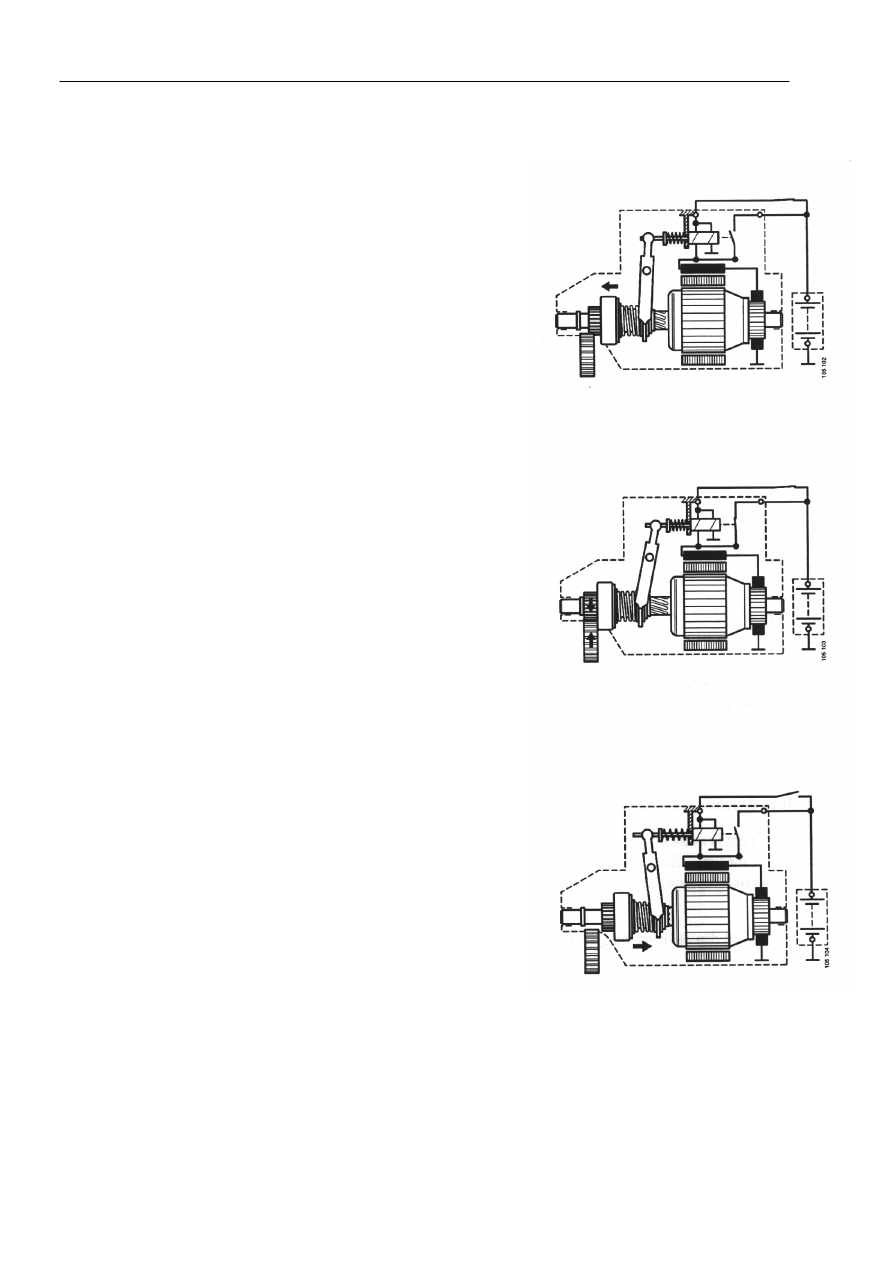

1  При  включении  электромагнитного  переключателя,

он  использует  рычаг  управления  для  втягивания
шестерни  электростартера  в  кольцевое  зубчатое
колесо

дизельного

двигателя.

Шестерня

электростартера  может  насаживаться  на  вал  ротора
электродвигателя.








2  Когда  шестерня  зацепляется  с кольцевым зубчатым

колесом  дизельного  двигателя,  соединяется  пара
разъемов  в  электромагнитном  переключателе  и
поступает питание на электродвигатель.

•

Bosch JF:  Электродвигатель  получает  полную
мощность  как  только  подключается  пара
разъемов.  Нет  необходимости  зацепления
шестерни

электростартера

с

кольцевым

зубчатым колесом для запуска ротора.







3  По  мере  запуска  дизельного  двигателя,  шестерня

электростартера  посредством  муфты  свободного
хода будет предотвращать его от вращения стартера
при  чрезвычайно  высокой  скорости  и  от
повреждения. Шестерня электростартера остается в
зацеплении  с  кольцевым  зубчатым  колесом  до  тех
пор, пока не прекратится подача электропитания на
электромагнитный переключатель. Он возвращается
в  исходное  положение  посредством  пружины
возврата  в  электромагнитном  переключателе,
который  размыкает  подачу  электропитания  на
стартер.
