Стартер грузовиков Scania. Руководство - часть 5

Содержание



16:06-31



17


















Описание


1  Убедиться в отключении электропитания автомобиля.
2  Очистить поверхность вокруг отверстия в корпусе маховика.
3  Установить стартер на место и закрепить его в корпусе маховика.


•

Bosch JF в двигателях D9: Проверить зазор шайбы между стартером и корпусом маховика.


4  Очистить кабельные соединения.
5  Подключить кабели в следующем порядке:

•

Контрольный кабель, 50

•

Аккумулятор +, 30

•

В определенных типах стартера: Заземление, 31


6  Включить подачу электропитания автомобиля и завести двигатель.
7  Установить на место шумозащитные крышки.





















Содержание



16:06-31



18



















Bosch JE 6.7 кВт



Сборка


Спецификации

Мощность
Направление вращения (относительно корпуса маховика)

Коммутатор, минимальный диаметр
Щетки, минимальная длина

6.7 кВт
Против часовой стрелки
42,5 мм
17,5 мм

Щетки, сжатие пружины
Сопротивление обмотки на входе
Обмотка самоблокировки
Максимальное радиальное биение ротора

47-53 Н
0,5 Ом
2,5 Ом
0,10 мм

Максимальное радиальное биение в коммутаторе

0,03 мм



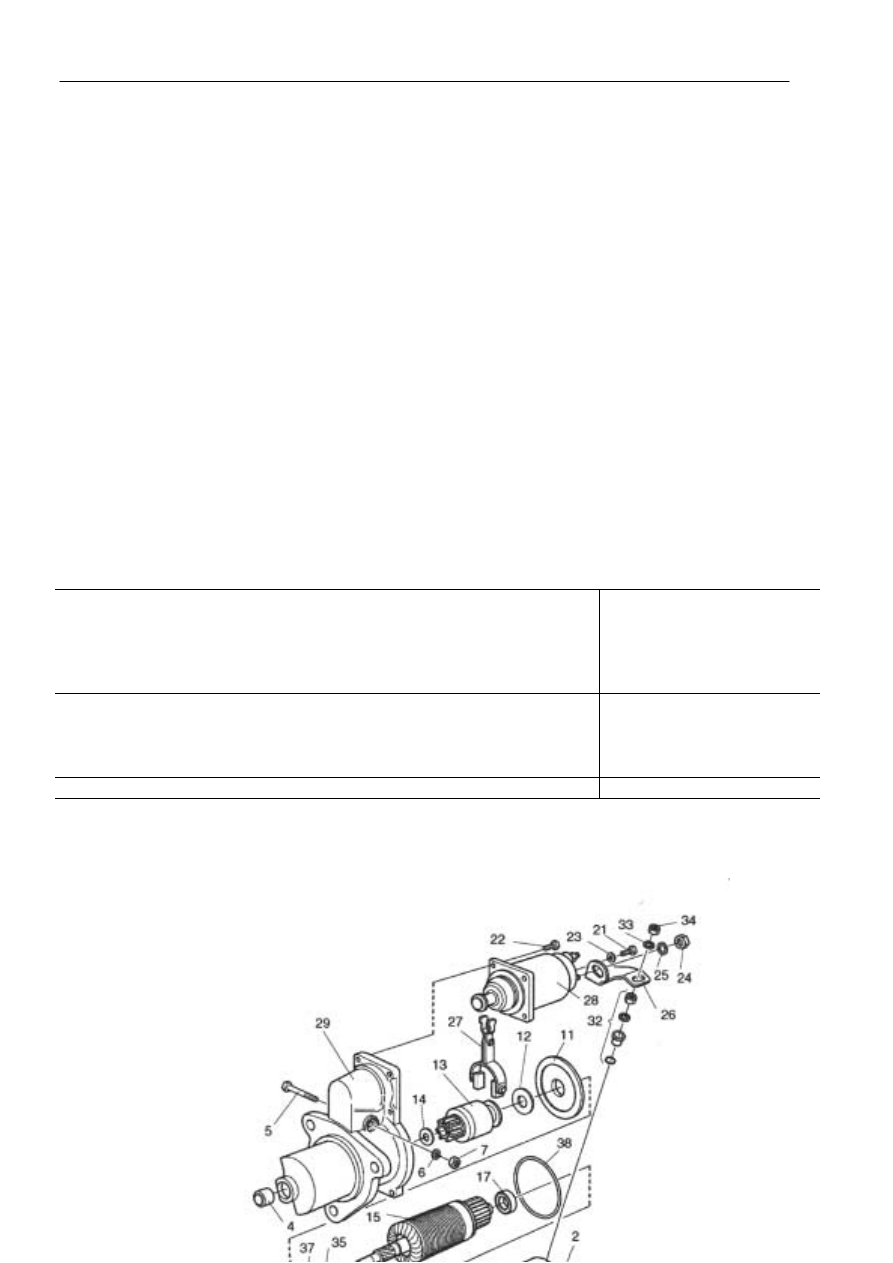

Чертеж покомпонентного изображения
















Содержание



16:06-31



19




















1  Обмотка возбуждения
2  Винт
3  Пружина сжатия
4  Подшипник
5  Винт
6  Прокладка
7  Гайка
8  Штифт
9  Винт
10  Винт
11  Подшипник
12  Шайба подшипника
13  Промежуточное зубчатое колесо
14  Шайба
15  Ротор
16  Защитная шайба заднего подшипника
17  Подшипник
18  Блок щеток
19  Держатель щеток
20  Крышка
21  Винт
22  Винт
23  Шайба
24  Гайка
25  Шайба
26  Проводник
27  Рычаг исполнительного механизма
28  Электромагнитный переключатель (соленоид)
29  Защитная шайба переднего подшипника / шумозащита
30  Винт
31  Распорные шайбы и прокладка
32  Части крепления проводника
33  Шайба

Содержание



16:06-31



20

34  Гайка
35  Шайба
36  Винт
37  Подшипник
38  Кольцевое уплотнение

















Щетки Bosch JE

Замена




Размеры

Щетки, минимальная длина                                    17, 5 мм

Необходимое оборудование

Простой и эффективный способ замены щеток и пружин может потребовать четырех пружинных
стопоров. Они легко могут быть изготовлены из тонкой пластины, разрезанной на четыре части,
размером приблизительно 20 х 40 мм.

Блок щеток





Деталь № 1 405 977

Пружины щеткодержателей

Деталь № 1 405 976



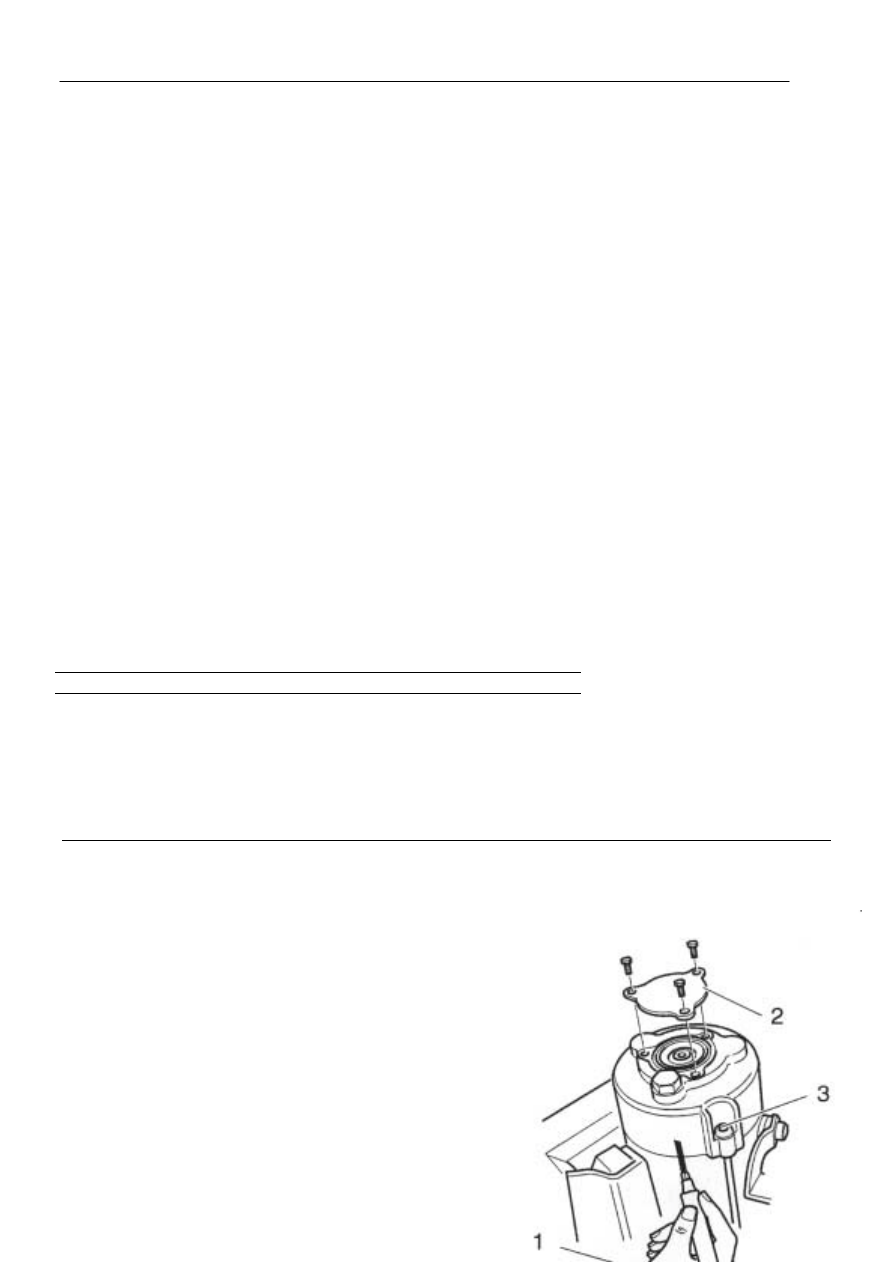

Техническое описание

Перед  заменой  щеток,  следует  снять  стартер  (смотри
раздел «Снятие стартера»).

1  Отметить  положение  защитной  шайбы  заднего

подшипника при помощи маркера.

2  Снять заднюю защитную крышку.
3  Отсоединить  винты  и  снять  защитную  шайбу

заднего подшипника.
