Схемы компоновки

Расположение электрических компонентов на шасси показано на следующих схемах.




  1. Компоненты на кабине.

  2. Разъемы на кабине и под кабиной.

  3. Разъемы в крыше кабины и в дверях.

  4. Разъемы на перегородках.

  5. Разъемы и точки заземления на приборной панели.

  6. Выключатели на приборной панели, два чертежа.

  7. Лампы аварийной сигнализации.

  8. Реле в центральном электрическом блоке.

  9. Компоненты на раме, семь чертежей.




80 16:01-01 Scania CV AB 1997, Швеция

1.




На чертеже представлен автомобиль с левосторонним рулевым управлением. На автомобилях с правосторонним рулевым управлением компоненты с правой стороны переносятся на левую сторону и наоборот. Однако расположение компонентов относительно друг друга остается без изменения.








16:01-01 Scania CV AB 1997, Швеция 81

2.

На чертеже представлен автомобиль с левосторонним рулевым управлением. На автомобилях с правосторонним рулевым управлением компоненты с правой стороны переносятся на левую сторону и наоборот. Однако расположение компонентов относительно друг друга остается без изменения.








82 16:01-01 Scania CV AB 1997, Швеция








3.




На чертеже представлен автомобиль с левосторонним рулевым управлением. На автомобилях с правосторонним рулевым управлением компоненты с правой стороны переносятся на левую сторону и наоборот. Однако расположение компонентов относительно друг друга остается без изменения.



16:01-01 Scania CV AB 1997, Швеция 83











4.




На чертеже представлен автомобиль с левосторонним рулевым управлением. На автомобилях с правосторонним рулевым управлением компоненты с правой стороны переносятся на левую сторону и наоборот. Однако расположение компонентов относительно друг друга остается без изменения.



84 16:01-01 Scania CV AB 1997, Швеция

5.




На чертеже представлена приборная панель для автомобиля с левосторонним рулевым управлением. На автомобилях с правосторонним рулевым управлением компоненты располагаются соответственно.


16:01-01 Scania CV AB 1997, Швеция 85




86 16:01-01 Scania CV AB 1997, Швеция



6а.

Чертеж относится к автомобилям с левосторонним рулевым управлением.


6b.




Чертеж относится к автомобилям с правосторонним рулевым управлением.





16:01-01 Scania CV AB 1997, Швеция 87

7.

На чертеже представлена приборная панель для автомобиля с левосторонним рулевым управлением. На автомобилях с правосторонним рулевым управлением приборная панель располагается с правой стороны. Панели A – F имеют одинаковое расположение.





88 16:01-01 Scania CV AB 1997, Швеция

8.




Компоненты центрального электрического блока располагаются идентично для автомобилей, как с левосторонним управлением, так и с правосторонним управлением.








16:01-01 Scania CV AB 1997, Швеция 89

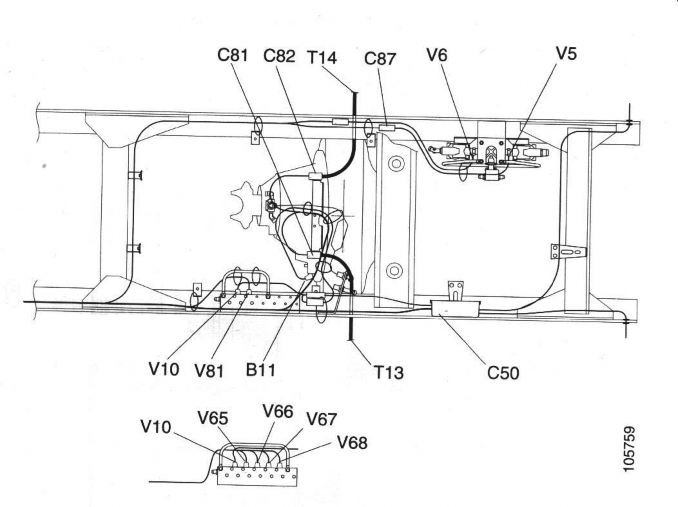

9а.




Чертеж относится к механической части модели 4х2




90 16:01-01 Scania CV AB 1997, Швеция

Чертеж относится к модели 4х2А с Электронным Контролем Нагрузки ELC





9b.




Чертеж относится к моделям 4х2, 4х4 Z




16:01-01 Scania CV AB 1997, Швеция 91


9с.

Чертеж относится к моделям 6х2, 8х2 Z




92 16:01-01 Scania CV AB 1997, Швеция

9d.




Чертеж относится к моделям 6х2, 8х2, 6х2*4, 8х2/4 А/В








16:01-01 Scania CV AB 1997, Швеция 93

9е.

Чертеж относится к модели 6х2/4 А/В











94 16:01-01 Scania CV AB 1997, Швеция

9f.




Чертеж относится к моделям 6х4 А/В, 8х4 А/В
