Рулевая передача TAS-85 грузовиков Scania. Руководство - часть 8





Замена уплотнений



13:02-04



21


21. Проведя ногтем по поверхности зубьев

усилительного поршня, проверьте отсутствие
повреждений. Вывинтите червячный винт и
проверьте отсутствие повреждений. Проверьте, что
нет зазора в подшипнике червячного винта в кожухе
клапана.

Если есть вмятины или зазор, червячную передачу
нужно заменить.
Проверьте поверхности поршня. Снимите любые
задиры точильным камнем.







22. Очистите цилиндры в кожухе рулевой передачи.

Проверьте, нет ли царапин на передней и задней
камерах. Царапины на поверхности не влияют на
работу рулевой передачи. Глубокие царапины вне
рабочего участка поршня не имеют значения, если
снять задиры. Если в задней камере, в пределах
рабочего участка уплотнения поршня есть глубокие
царапины, проверьте, не связаны ли они с износом
или повреждениями в цилиндре, поршне или
уплотнении поршня. Прокладка поршня
относительно мягкая и хорошо уплотняет даже при
большом числе царапин.  Счистите любые задиры и
острые кромки шкуркой 220-400. Перед этим
накройте подшипники в кожухе рулевой передачи.
После полировки тщательно очистите цилиндр. При
глубоких и широких царапинах в пределах
рабочего участка уплотнения поршня рулевую
передачу нужно заменить.


Замена уплотнений



13:02-04



22

Замена других уплотнений



Инструменты, см. страницу 38.

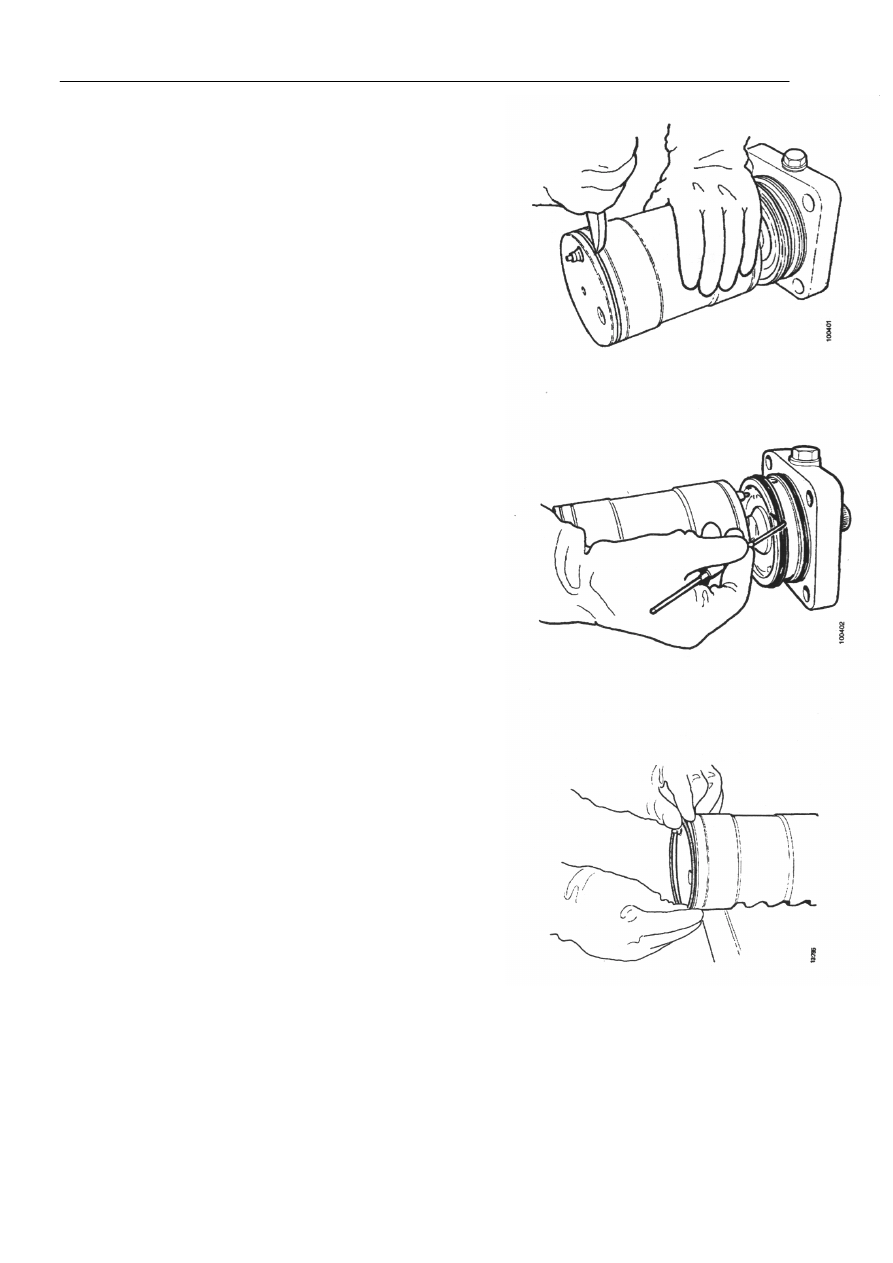

1.  Ножом срежьте прокладку усилительного поршня и

уплотнительное кольцо под ним.

ВНИМАНИЕ! Не повредите кромки канавок поршня.
Тщательно очистите поршень.











2.  Снимите оба уплотнительных кольца в кожухе

клапана изогнутой чертилкой. Очистите канавки.













3.  Установите новые уплотнительные кольца в канавки

кожуха клапана. Смажьте уплотнительные кольца
консистентной смазкой и установите их в канавки,
не поворачивая.

4.  Смажьте новое уплотнительное кольцо и прокладку

поршня и установите их в канавку поршня.


ВНИМАНИЕ!
 Будьте внимательны, чтобы при
установке не свернуть  и не растянуть кольца слишком
сильно.

Замена уплотнений



13:02-04



23


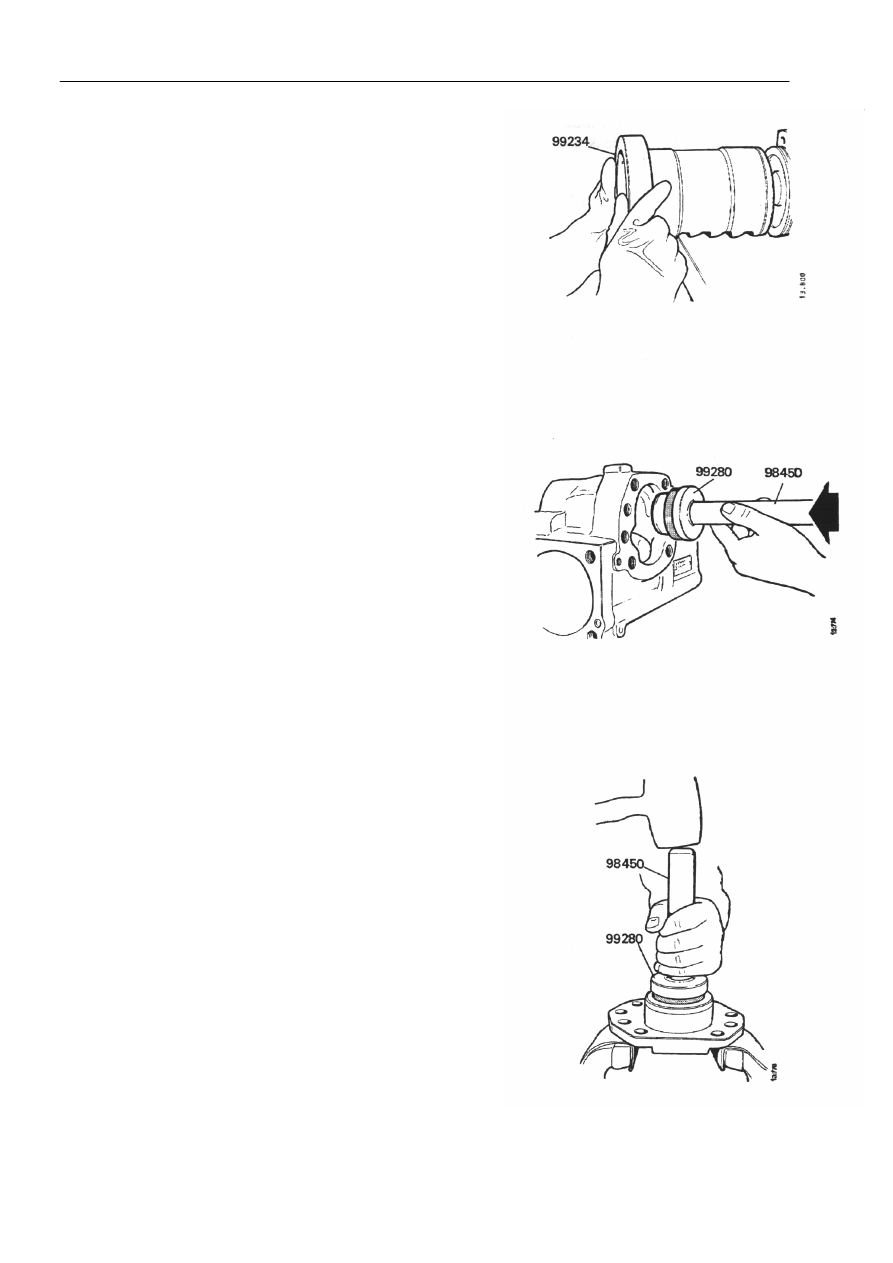

5.  Смажьте с внутренней стороны компрессор кольца

99 234 и установите его на усилительный поршень,
желобом к тефлоновой прокладке. Осторожно
нажмите на прокладку, чтобы установить ее в
канавку. На время оставьте инструмент на поршне,
чтобы прокладка правильно встала на
уплотнительное кольцо.











6.  Тщательно протрите посадочное место для

уплотнения кулисного вала в кожухе рулевой
передачи. Установите распорное кольцо меньшим
внутренним диаметром к стопорному кольцу
роликового подшипника. Смажьте новую прокладку
и установите ее на пробойник 99 280 и стержень 98
450 упругой частью к пробойнику.  Легкими
ударами вбейте прокладку в распорное кольцо.








7.  Тщательно протрите посадочное место для

уплотнения кулисного вала в боковой крышке.
Смажьте прокладку и установите ее на пробойник
99 280 и стержень 98 450 упругой стороной к
пробойнику. Легкими ударами установите
прокладку на наружное кольцо роликового
подшипника.

Замена уплотнений



13:02-04



24


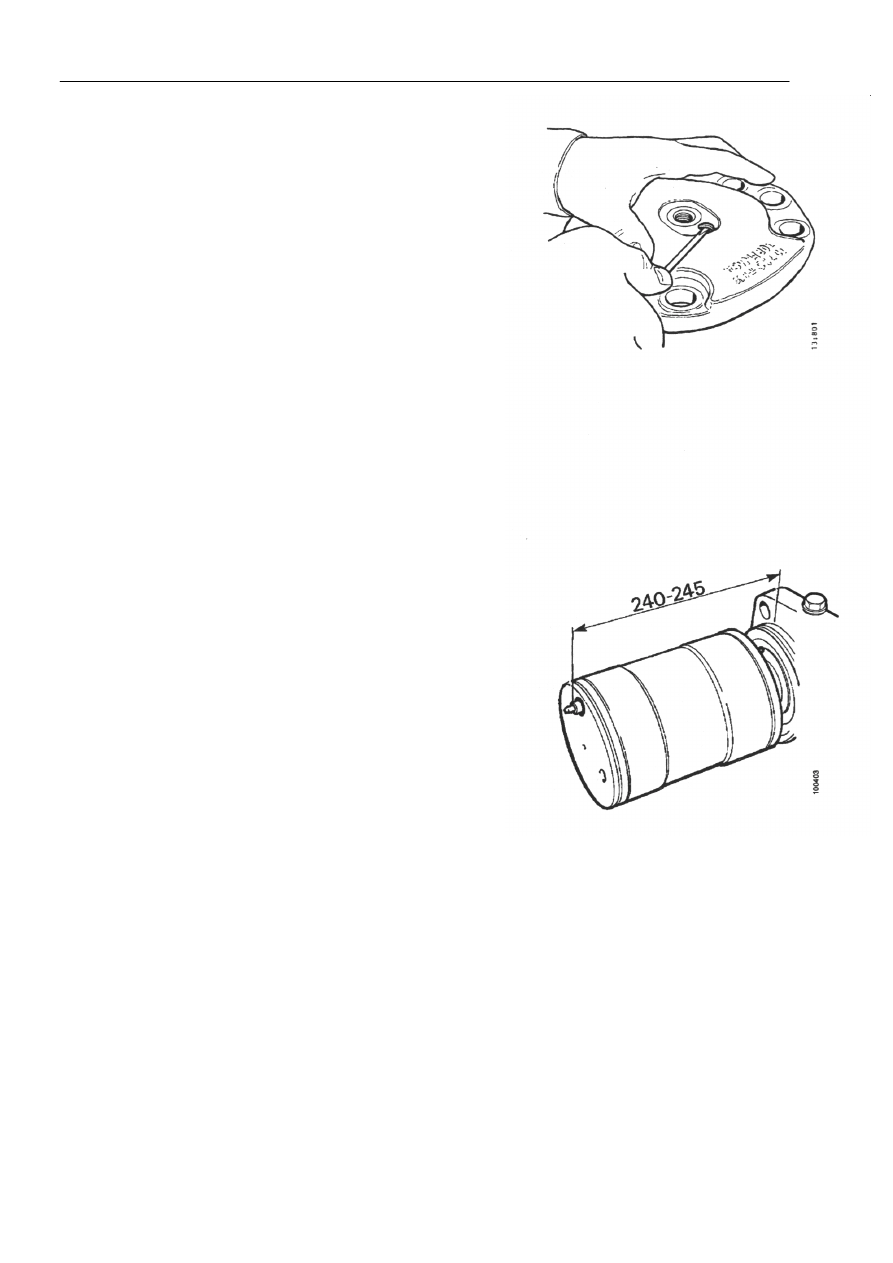

8.  Замените вентиляционную пробку в боковой

крышке. Пробка служит индикатором на течь для
уплотнения кулисного вала.  Если вы заменяете
только уплотнения кулисного вала – перейдите к
пункту 4, стр. 26.
















Сборка рулевой передачи

Инструменты – см. страницу 38.

1.  Проверьте расстояние между поверхностью касания

кожуха клапана и торцевым диском задней втулки
клапана. Расстояние должно быть 240-245 мм.
Установите правильное расстояние поворотом
червячного винта. Помните, что при установке
усилительного поршня в цилиндр, соединения
кожуха клапана должны быть направлены вверх.
Это расстояние обеспечивает проход уплотнения
поршня через кромки задней камеры, а также то, что
задняя втулка клапана не сместится при проходе
поршня в цилиндр.






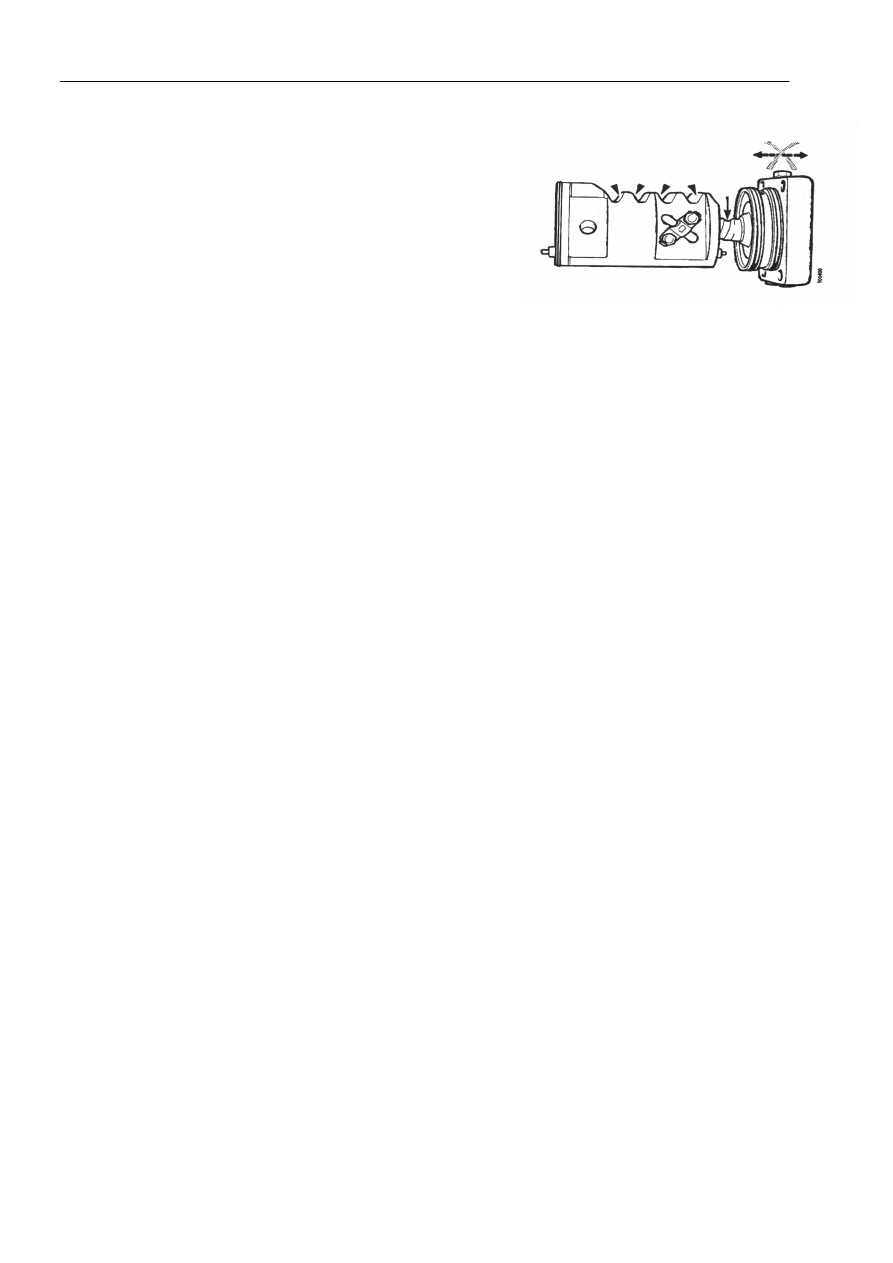

2.  Усилительный поршень устанавливается в цилиндр

с особой осторожностью. При прохождении
цилиндра в кулисный вал прокладка поршня слегка
приподнимается из канавки, когда он проходит
между передней и задней камерами при установке.
