Рулевая передача TAS-85 грузовиков Scania. Руководство - часть 7





Замена уплотнений



13:02-04



17


8.  Намотайте тонким слоем ленту на резьбы и шлицы

кулисного вала.

















9.  Снимите контргайку с регулировочного винта

кулисного вала и винты с боковой крышки.










10. Легким простукиванием снимите кулисный вал и

боковую крышку из кожуха рулевой передачи.
Снимите уплотнитель боковой крышки.










11. Снимите боковую крышку, поворотом

регулировочного винта по часовой стрелке.

Замена уплотнений



13:02-04



18


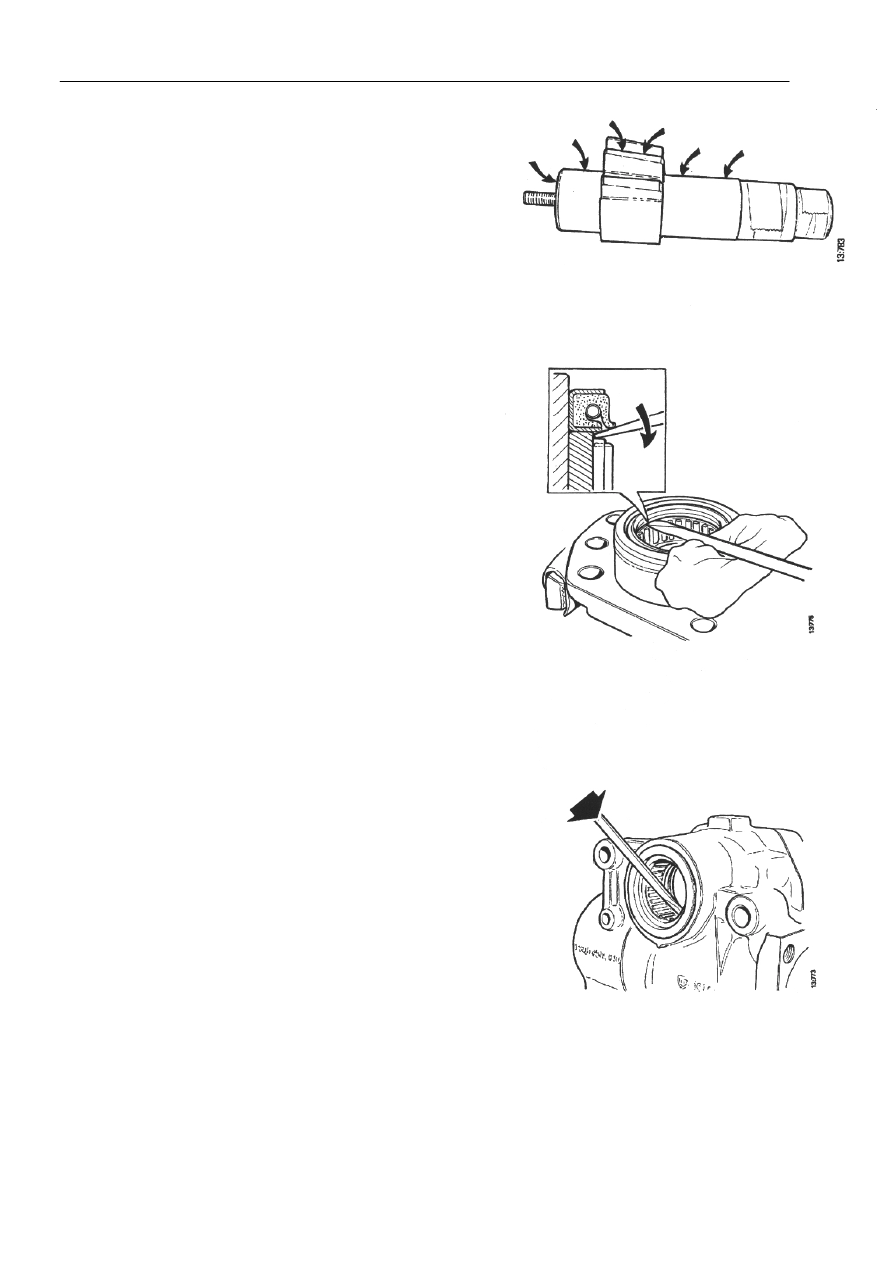

12. Проверьте отсутствие вмятин или других

повреждений на зубьях кулисного вала или рабочих
поверхностях подшипника, проведя ногтем по
поверхности. Если есть вмятины или трещины,
кулисный вал нужно заменить.








13. Снимите прокладку с боковой крышки большой

отверткой. Осторожно протолкните отвертку между
прокладкой и корпусом опорного ролика, пока она
не коснется наружного кольца подшипника. Между
стержнем отвертки и боковой крышкой поместите
защитную ткань.


ВНИМАНИЕ! Будьте очень внимательны, чтобы не
повредить корпус опорного ролика.
Легкими ударами по ручке отвертки поднимите
прокладку.










14. Распорным кольцом и пластиковым молотком

выбейте прокладку из роликового подшипника в
кожухе рулевой передачи. Снимите распорное
кольцо.

15. Очистите и проверьте роликовые подшипники

кулисного вала в боковой крышке и кожухе рулевой
передачи.

Роликовые подшипники не заменяются. Если
ролики повреждены, необходимо заменить рулевую
передачу.
Если вы заменяете только уплотнения кулисного вала,
переходите к пункту 6, стр. 23.

Замена уплотнений



13:02-04



19


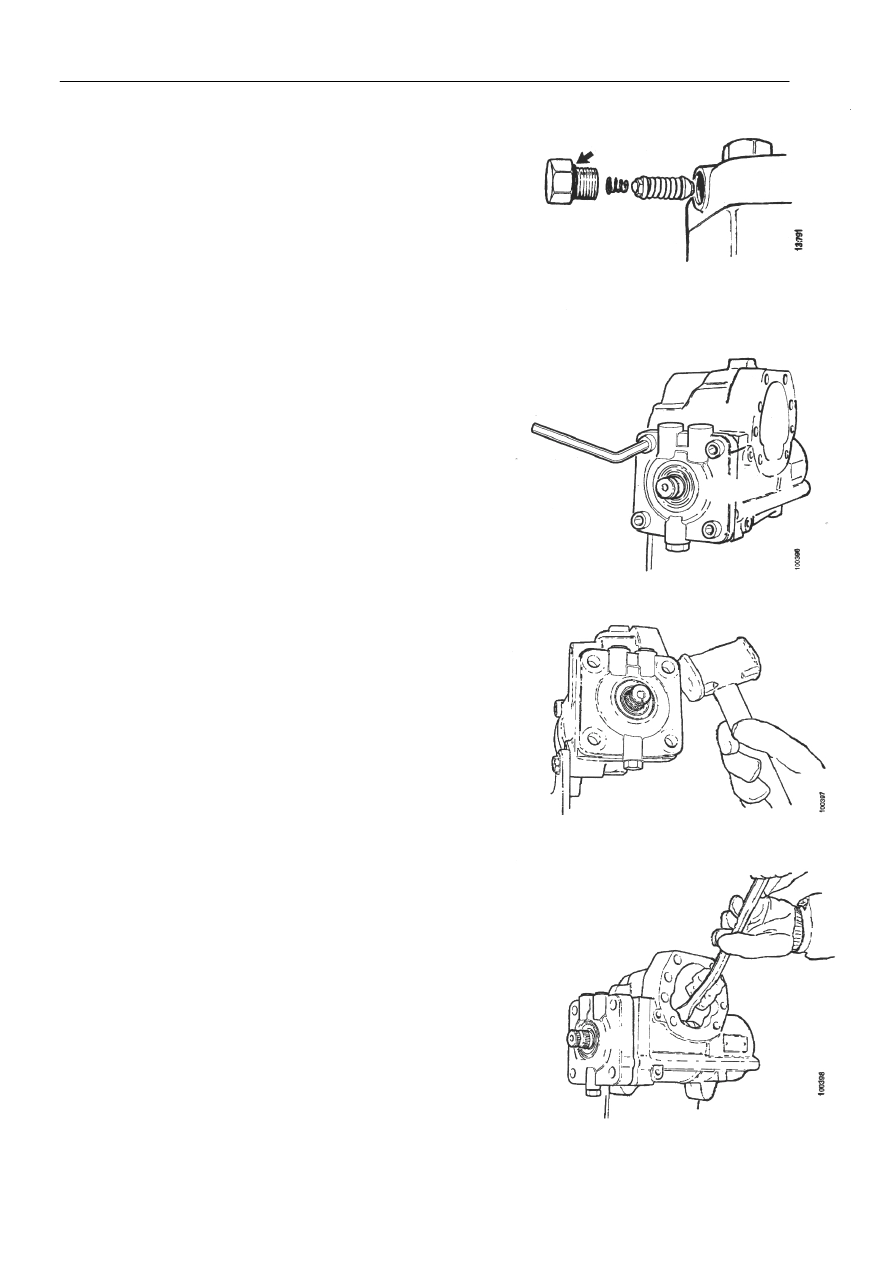

16. Снимите пробку клапана ограничения давления и

клапан, чтобы проверить наружную пружину. Если
пружина повреждена, весь клапан должен быть
заменен. Замените уплотнительное кольцо пробки и
снова установите клапан в кожух. Установите
пружину большим диаметром наружу. Смажьте
уплотнительное кольцо, установите пробку и
затяните до 40 Нм.







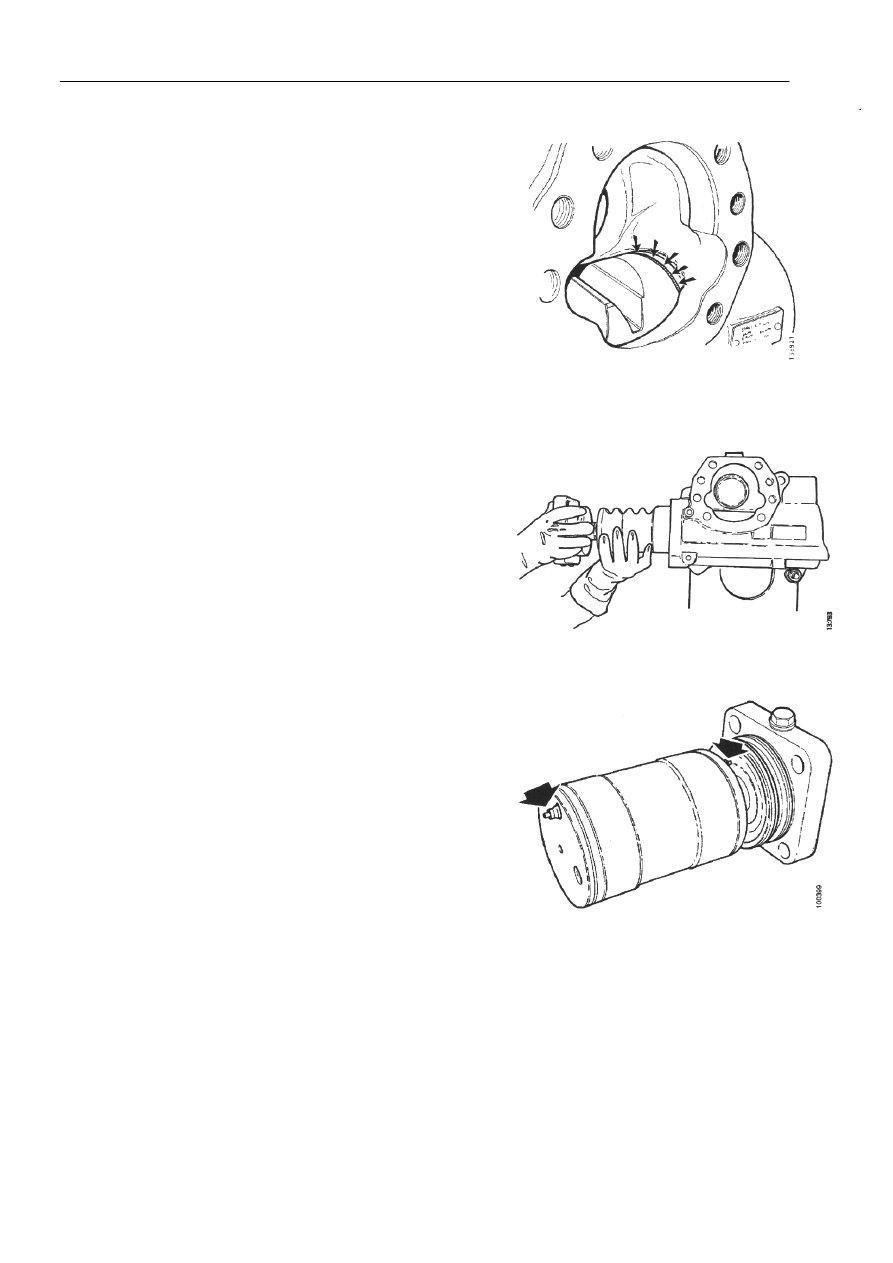

17. Снимите болты с кожуха клапана. Пометьте

положение кожуха клапана по отношению к кожуху
рулевой передачи.










Легкими ударами поверните кожух клапана и выньте
его из кожуха рулевой передачи.













18. Осторожно вытяните усилительный поршень и

кожух клапана из кожуха рулевой передачи
ломиком, помещенным на зубцы поршня.

Замена уплотнений



13:02-04



20


Поршень достаточно вытянуть так, чтобы была видна
прокладка.

Проверьте, что на видимой части уплотнения нет
признаков износа или повреждения.
Проверка необходима, так как прокладка может иметь
видимые повреждения при втягивании в камеру
переднего цилиндра, когда поршень снят.
Такая проверка эффективнее, чем последующие
попытки установить причину течи.









19. Выньте кожух клапана и вместе с ним поршень из

кожуха рулевой передачи. Осторожно положите
узел на чистую поверхность.











20. Проверьте, чтобы втулки клапана ограничения

конечных положений на торцах усилительного
поршня не были повреждены. Штоки поршня во
втулках должны пружинить и легко двигаться.


Рулевая передача заменяется, если есть
повреждения втулок клапана или штоков поршня.

ВНИМАНИЕ!
 Втулки клапана не должны смещаться в
усилительном поршне. Втулки плотно посажены.  Если
втулки смещены, ограничение конечных положений
устанавливается вручную после установки рулевой
передачи на грузовике.
