Замена уплотнений



13:02-04



13


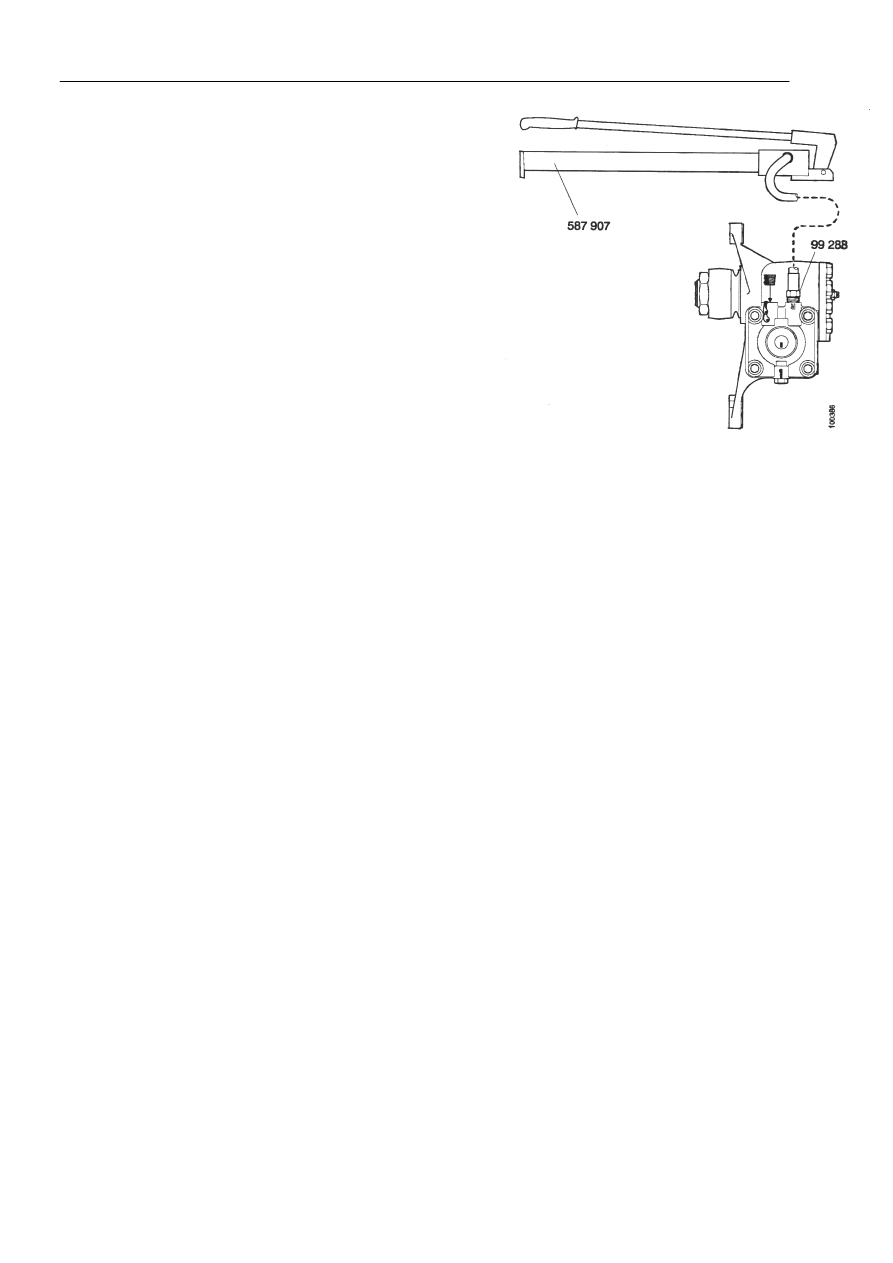

10. Подключите переходник 99 288 к соединению «R».

•

Подключите шланг от насоса к переходнику.
Залейте в насос жидкость для механизма рулевого
управления.

•

Прокачивайте, пока жидкость не вытечет из
соединения «P».

•

Подключите соединение «P» в конический штуцер,
номер детали 813 204 (М1

×

1.5).

•

Установите рулевую передачу входным валом
вверх.

•

Наденьте на рулевую передачу пластиковый пакет,
чтобы защитить от брызг.

•

Поднимите давление в системе. Проверьте уровень
жидкости в насосе, для предотвращения прорыва
воздуха в систему.

•

Прокладка выталкивается из кожуха клапана при
давлении между 80 и 130 Бар. Качайте осторожно,
когда прокладка начнет выходить из канавки.

•

Осторожно выдуйте жидкость из канавки
уплотнения в кожухе клапана. Тщательно протрите
чистой тканью.

•

Проверьте, что на входном валу или на кожухе
клапана вокруг вала нет повреждений.

Замена уплотнений



13:02-04



14



•

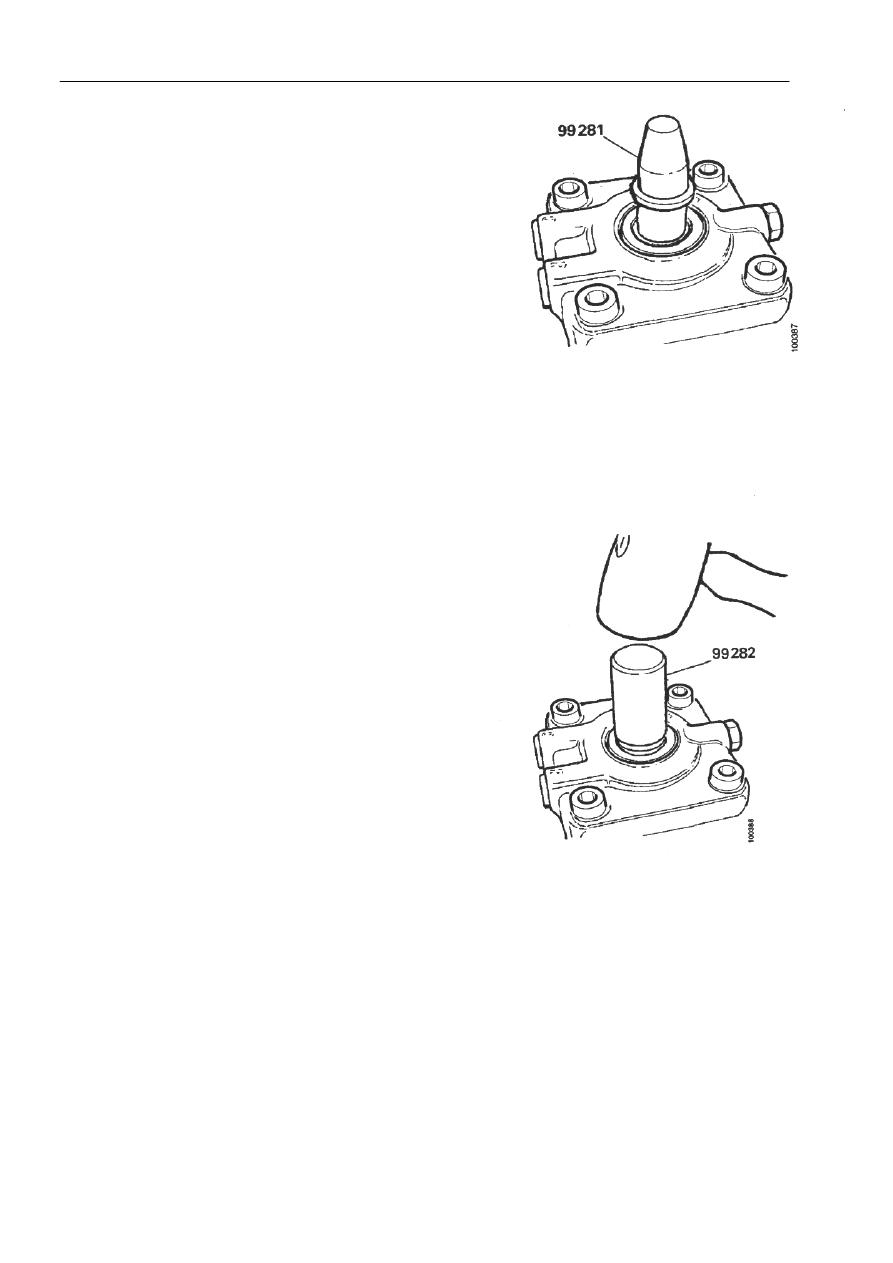

Смажьте сборную втулку 99 281 жидкостью для
механизма рулевого управления и нажатием вниз
установите ее на входной вал.

•

Наденьте новую прокладку на втулку пружинящей
стороной вниз.


















•

Установите выколотку 99 282 большим торцом на
втулку и легкими ударами насадите на кожух
клапана. Снимите выколотку и осторожно
поднимите втулку.

•

Установите новое стопорное кольцо в выемку над
прокладкой.

•

Если необходимо только заменить прокладку,
установите новый пыльник, смазанный
консистентной смазкой.

Замена уплотнений



13:02-04



15

Демонтаж рулевой передачи



Инструменты, см. страницу 38.

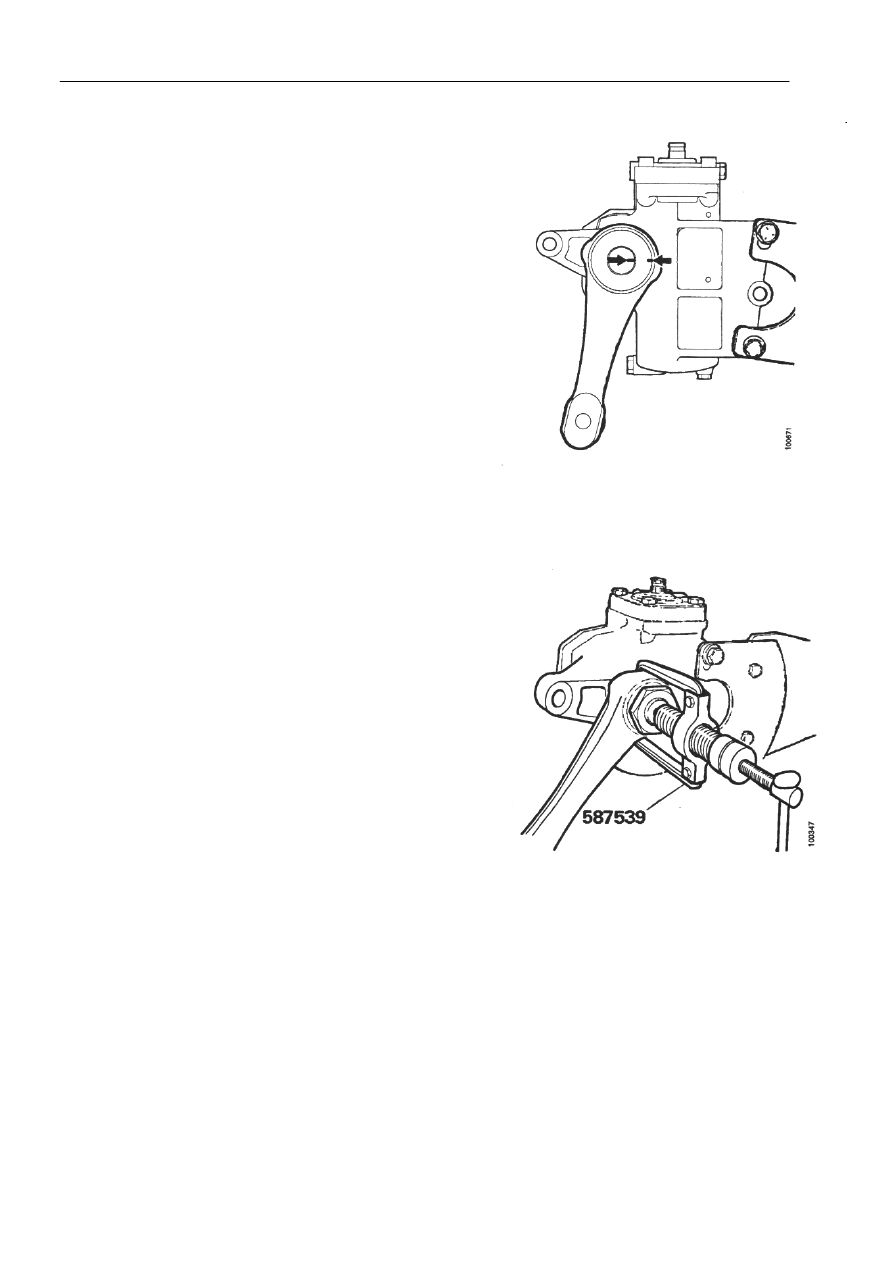

1.  Удерживайте рулевой рычаг и затяните гайку

гаечным ключом. Проверьте, чтобы метка на
рулевом рычаге находилась напротив метки на
кулисном валу. Если метка размыта, нанесите ее
метчиком. Закрутите гайку тремя оборотами на
кулисный вал.














2.  Снимите рулевой рычаг съемником 587 539

следующим способом:

•

Затяните зазоры в съемнике.

•

Удерживайте съемник,  и легкими ударами
простукивайте рулевой рычаг медным молотком
вокруг его узла крепления с кулисным валом.

Повторяйте до освобождения рулевого рычага.

ВНИМАНИЕ! Не стойте возле съемника. Его падение
может вызвать травму.

Замена уплотнений



13:02-04



16

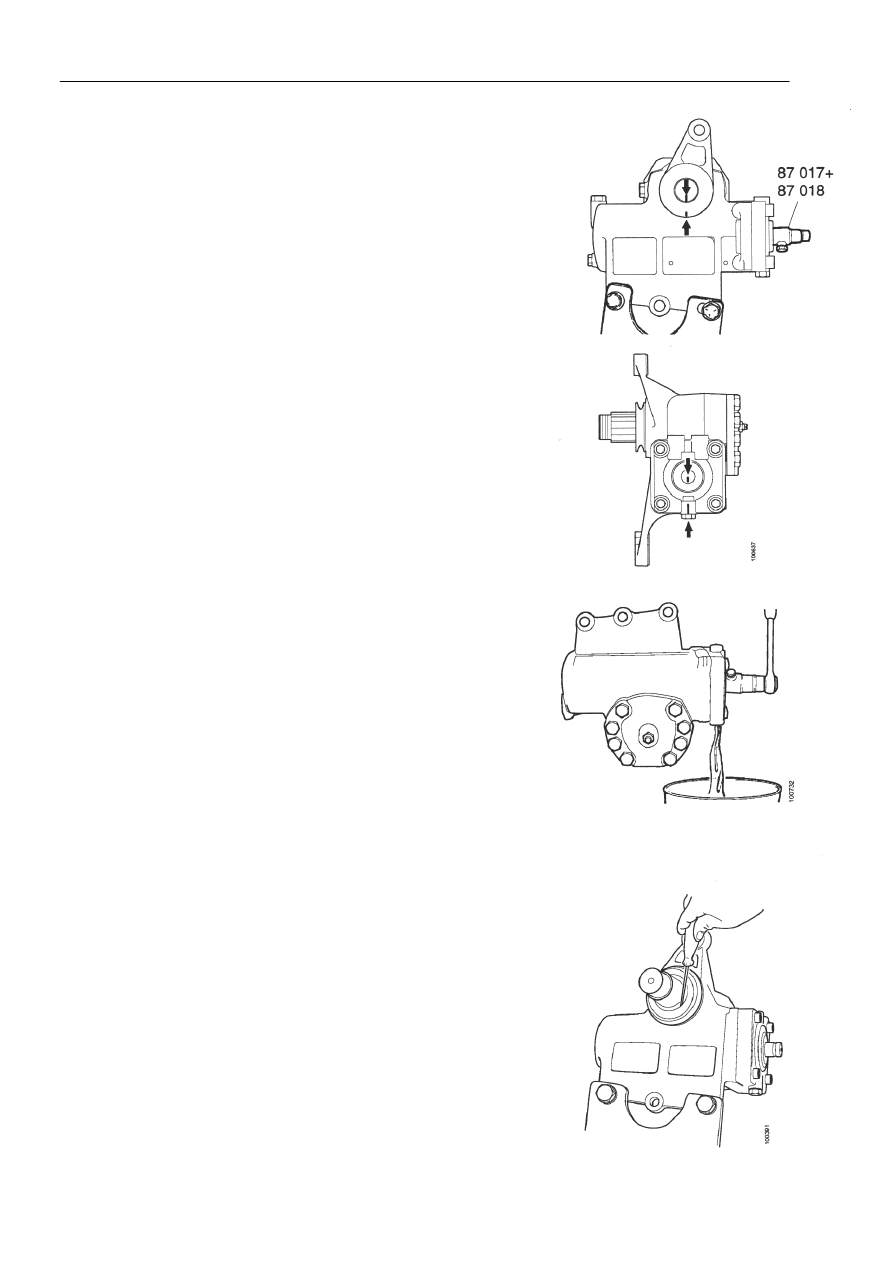

3.  Установите рулевую передачу соединениями вверх

и поверните входной вал в центральное положение.

•

Метка на кулисном валу должна быть на одной
линии с меткой на кожухе рулевой передачи.

•

Метка на входном валу должна быть на одной линии
с меткой на кожухе клапана.

4.  Установите зажимную втулку 87 018 с вкладышем

87 017 на входной вал.

5.  Пометьте зажимную втулку напротив метки на

кожухе клапана.














6.  Поместите емкость для использованной жидкости

под рулевую передачу. Установите передачу
соединениями вниз. Снимите пробки из кожуха
клапана, или пробки и насосное оборудование.
Поверните входной вал на 180 в каждом
направлении от центрального положения, чтобы
слить жидкость.


ВНИМАНИЕ! Не поворачивать до конечных
положений. Это влияет на ограничение конечных
положений.

Поверните в центральное положение и снимите
зажимную втулку. Снова установите пробки в кожух
клапана.




7.  Установите рулевую передачу соединениями вверх.

Снимите пыльник с кулисного вала. Небольшой
отверткой снимите прокладку пыльника из кожуха
рулевой передачи.
