Рулевая передача TAS-85 грузовиков Scania. Руководство - часть 9

Замена уплотнений



13:02-04



25


Чтобы не повредить прокладку поршня, сделайте
следующее:

•

Тщательно смажьте цилиндр гидрожидкостью для
рулевого управления.






•

Нанесите небольшое количество масла, нагретого
до высокой температуры, номер изделия 33 243, на
задний торец камеры, как показано на рисунке.




















•

Смажьте усилительный поршень и цилиндр
гидрожидкостью для рулевого управления и
снимите кольцевой компрессор.

•

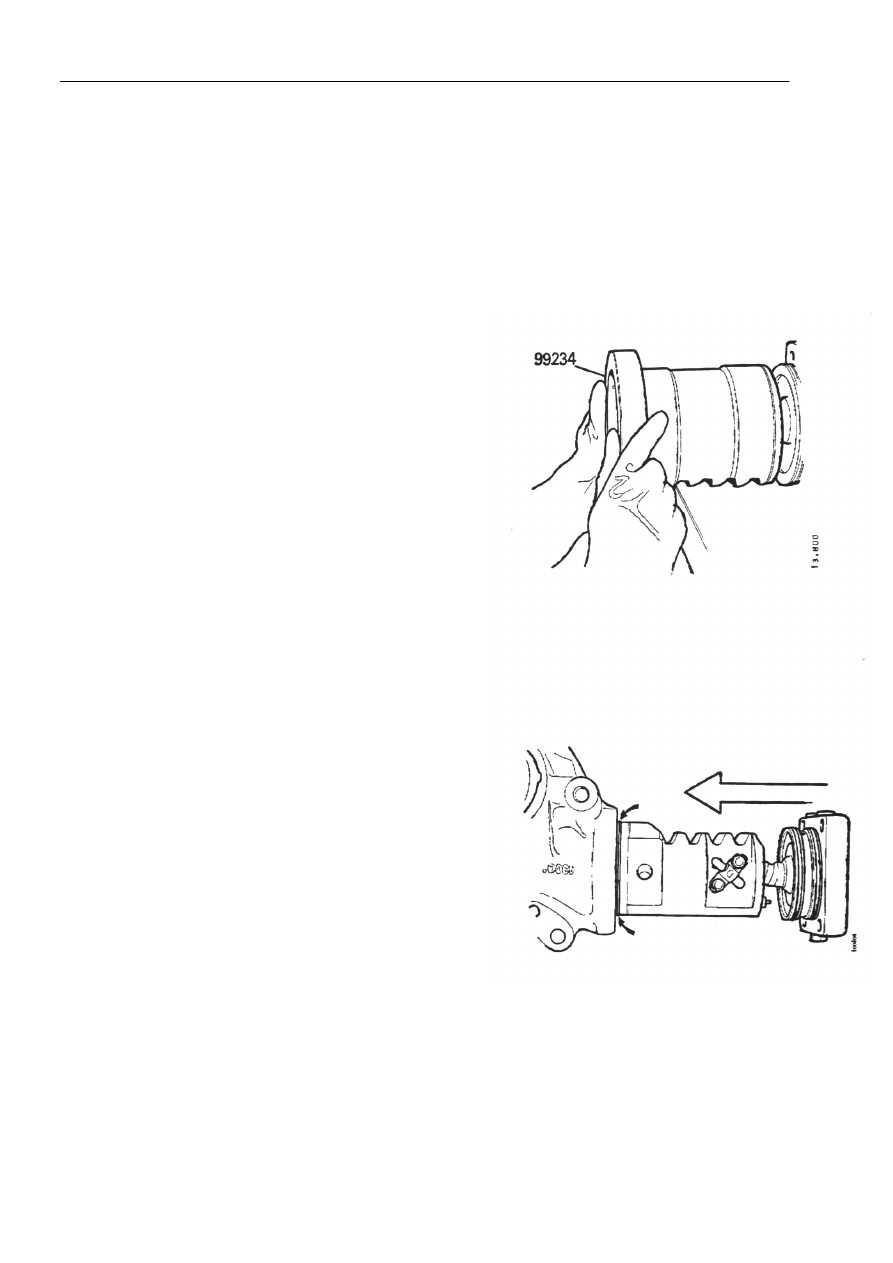

На небольшое расстояние установите поршень в
цилиндр, зубьями горизонтально и соединениями
кожуха клапана вверх.


ВНИМАНИЕ! Проверьте прокладку поршня на
наличие повреждений.

Замена уплотнений



13:02-04



26



•

Когда прокладка поршня в передней камере, быстро
и с усилием протолкните поршень в заднюю камеру.
Если движение прервется, есть опасность
повреждения уплотнения поршня.

•

Проверьте, что на прокладке поршня нет
порезанных частей. Если порезы есть, прокладку
нужно заменить.












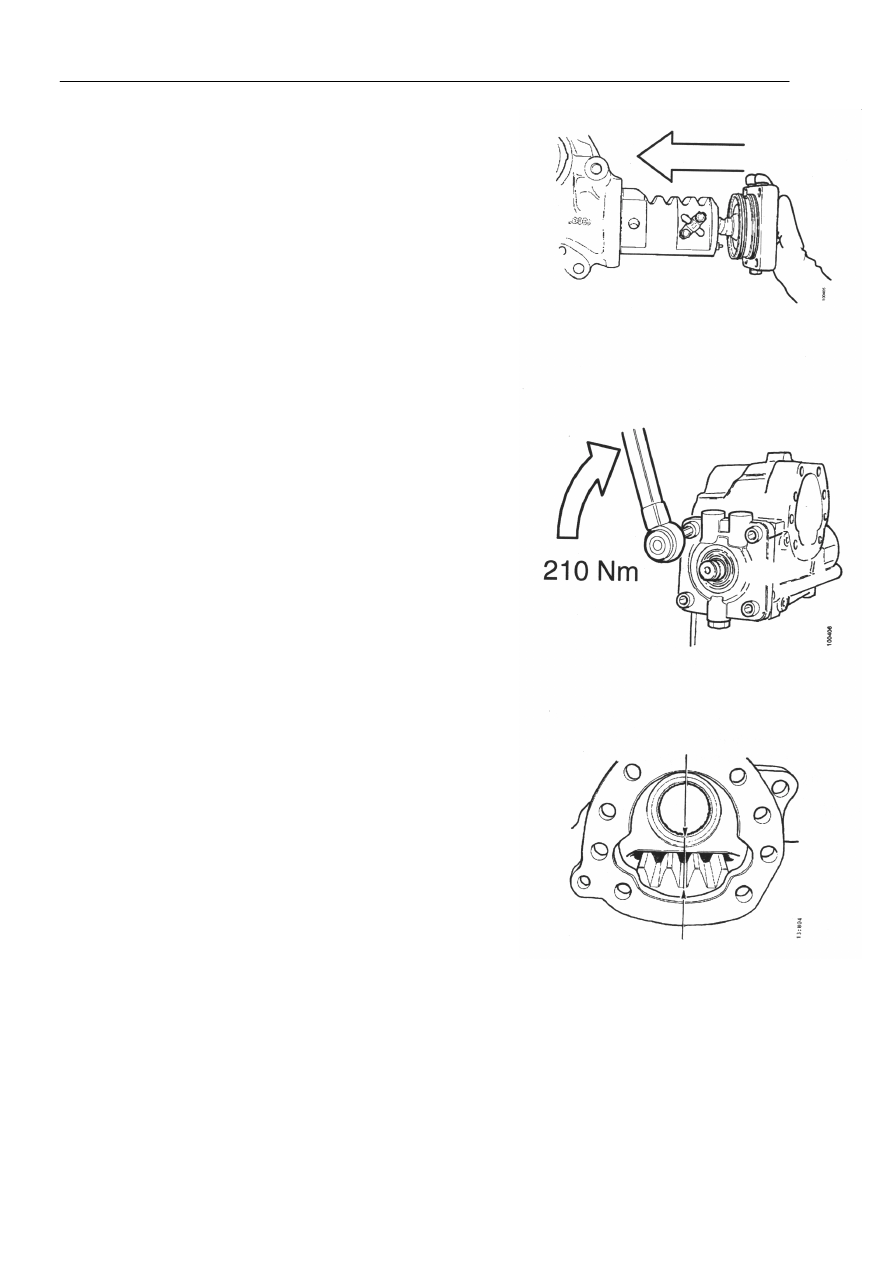

3.  Смажьте винты кожуха клапана. Установите их и

затяните диагонально до 210 Нм.













4.  Проверьте, что поршень находится в центральном

положении. Пространство между вторым и третьим
зубьями должно быть на одной линии с центром
подшипника кулисного вала.
Неправильная установка делает невозможной
работу рулевой передачи.

Замена уплотнений



13:02-04



27

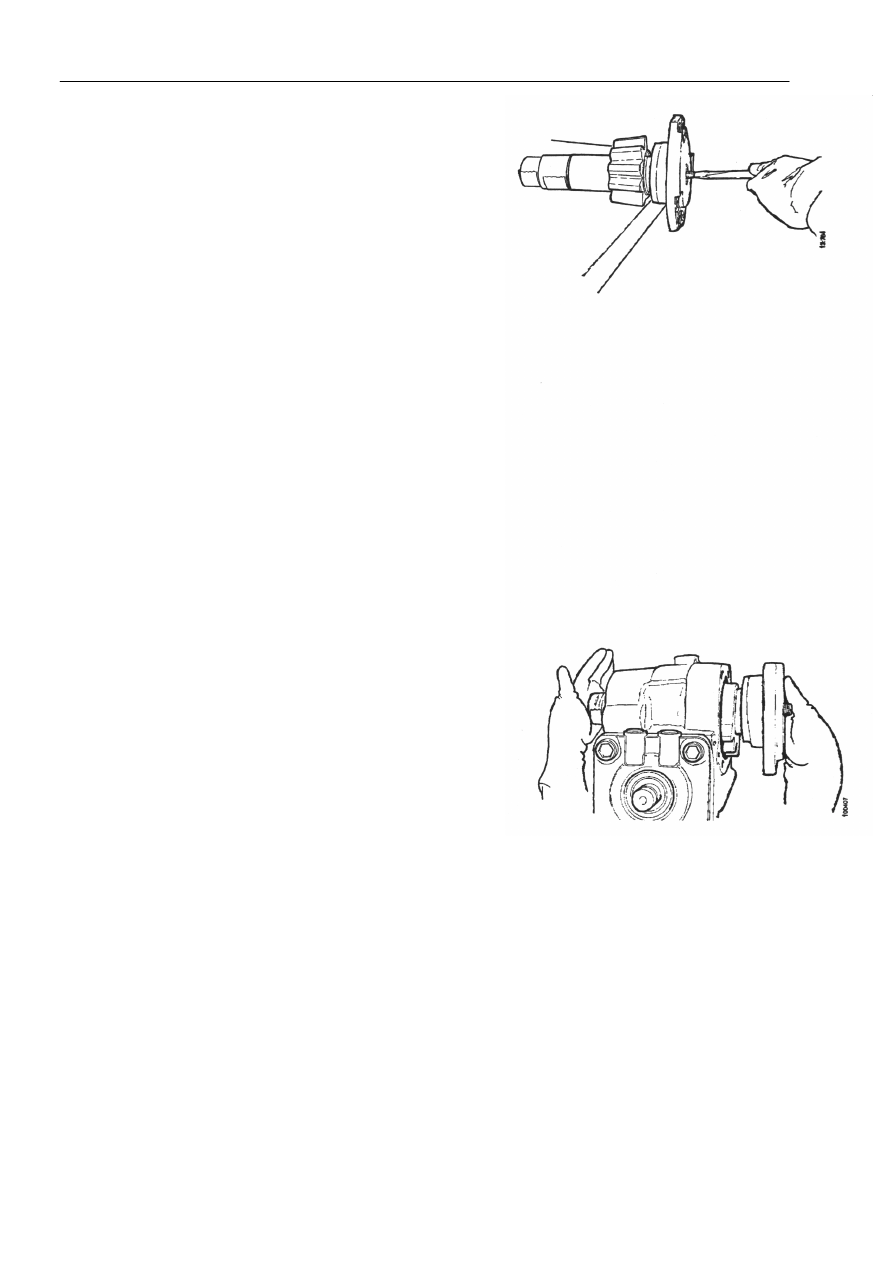

5.  Смажьте короткий торец кулисного вала

гидрожидкостью для привода рулевого механизма.
Легкими вращательными движениями установите
боковую крышку на кулисный вал. Когда
подшипник направлен в кулисный вал, нажмите на
боковую крышку так, чтобы установочный винт
достал до резьбы винта на крышке. Прикрутите
боковую крышку к кулисному валу. Затем отверните
установочный винт на пол оборота, чтобы крышка
могла вращаться. Смажьте обе стороны нового
уплотнителя консистентной смазкой и установите
его на боковую крышку.



6.  Густо нанесите консистентную смазку на роликовый

подшипник кожуха рулевой передачи и между
подшипником и прокладкой.















7.  Осторожно вставьте кулисный вал в кожух рулевой

передачи центральным зубцом в зазор.
Неправильная установка делает невозможной
работу рулевой передачи. Направьте кулисный вал
через уплотнения рукой, чтобы не повредить
прокладку или подшипник в кожухе.

Замена уплотнений



13:02-04



28


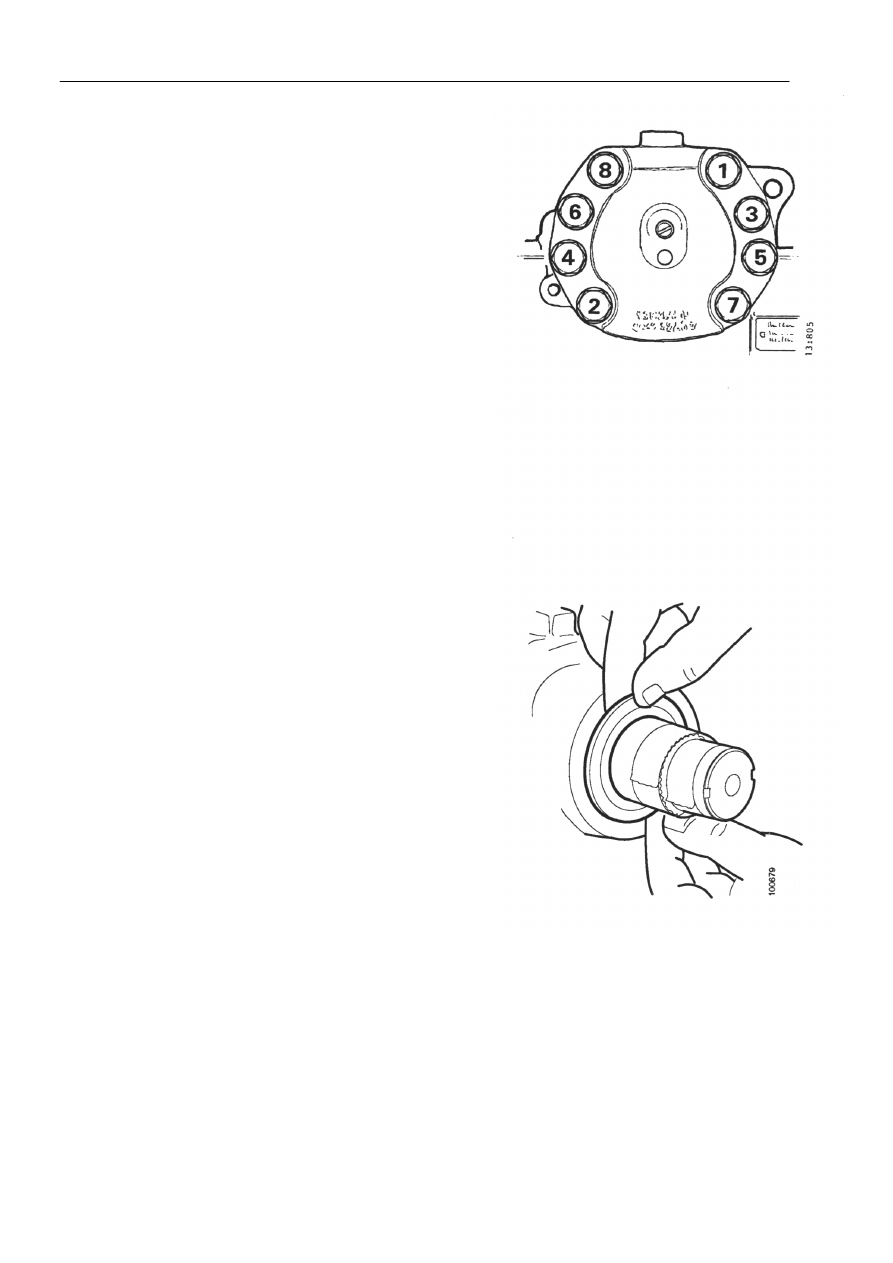

8.  Нажмите на боковую крышку по направлению к

кожуху рулевой передачи. Смажьте зажимные
винты крышки и установите их.  Сначала затяните
винты примерно до 100 Нм, затем до 185 Нм, в
указанном численном порядке.





















9.  Нанесите консистентную смазку на обе стороны

уплотнения пыльника, круговыми движениями
установите ее на кулисный вал и протолкните в
кожух рулевой передачи.  Снимите ленту с
кулисного вала.
