Рулевое управление грузовиков Scania. Руководство - часть 41

Принцип действия



13:00-01

6

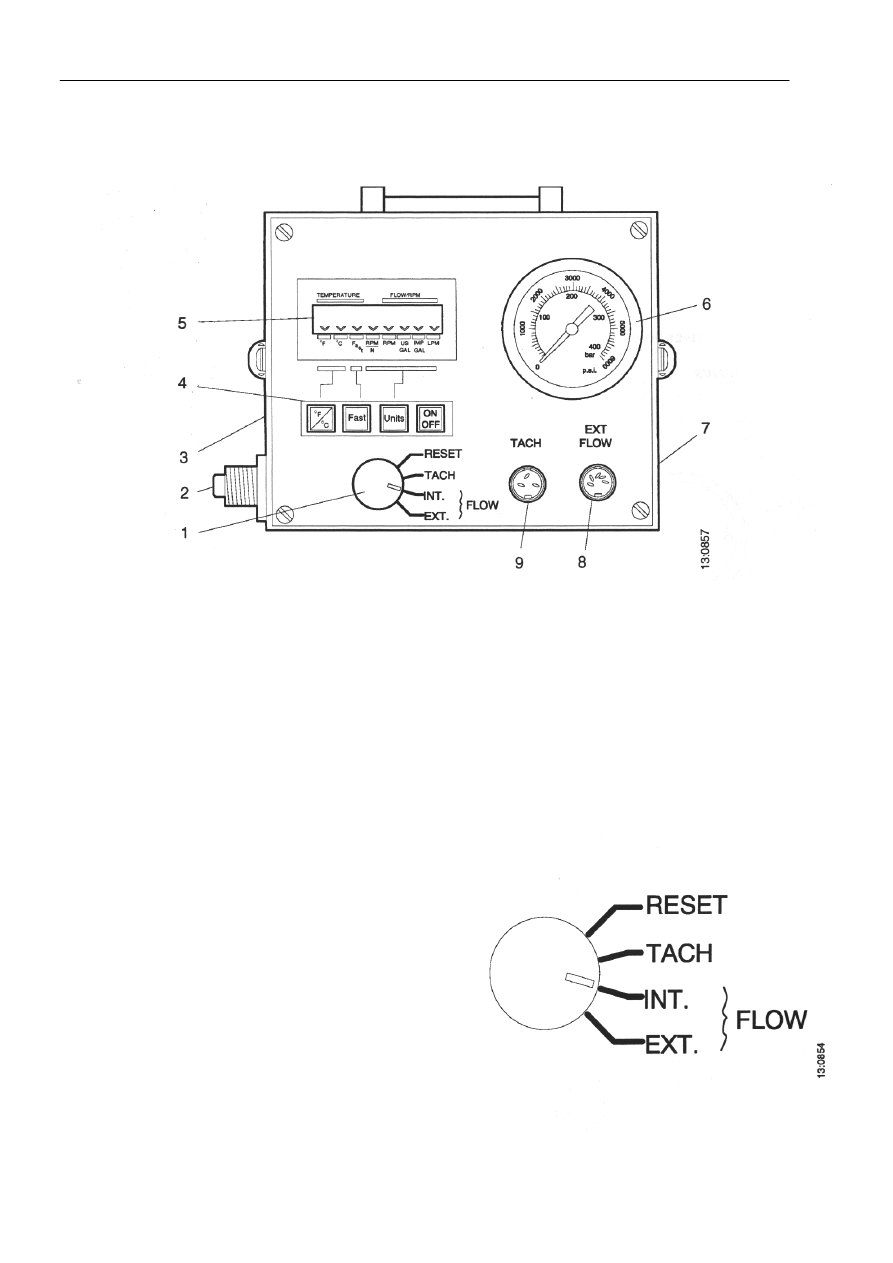

Описание компонентов



Измерительный прибор




















1

Рукоятка

2

Подсоединение трубки для давления масла

3

Подсоединение сигнального кабеля для температуры и скорости потока

4

Кнопочная панель

5

Индикатор

6

Манометр

7

Отделение для батарей

8

Подсоединение внешнего стокомера

9

Подсоединение тахометра





Рукоятка

Положение      Операция
RESET

Выключатель прибора

TACH

Тахометр (дополнительная



принадлежность)

INT.FLOW

Измерение давления, скорости потока



и температуры

EXT.FLOW

Измерение с помощью внешнего
стокомера (дополнительная
принадлежность)

Принцип действия



13:00-01

7

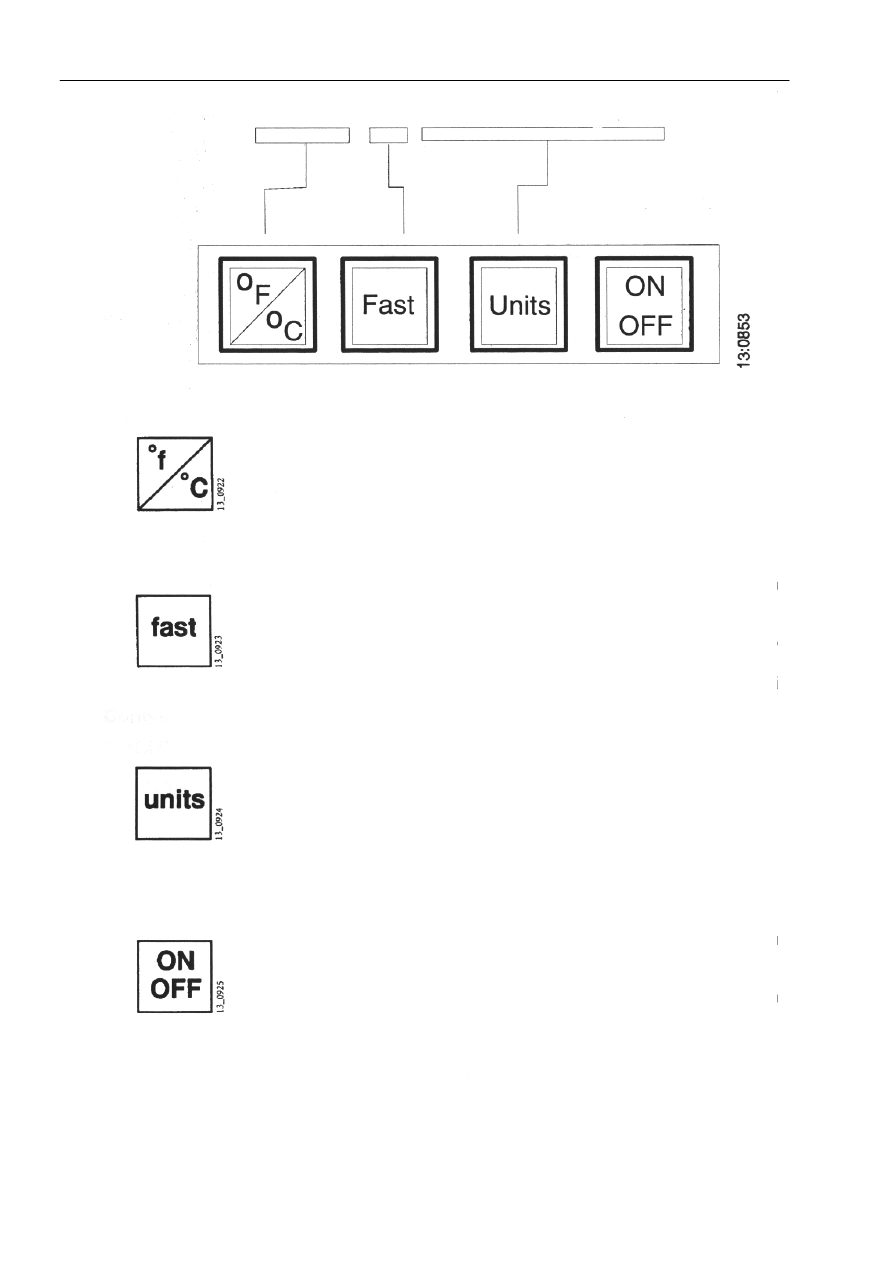

Кнопочная панель

































o

f/

o

C

Установка единицы измерения температуры Ф

o

/Ц

o

.








fast

Установка двух разных частот измерения, один раз в секунду и

3 раза в секунду.
Когда устанавливается частота три раза в секунду, на индикаторе
появляется курсор (v).




units

Задание единицы измерения скорости потока (литры/галлоны).







On/off  Выключатель измерительного прибора. Индикатор активен,
когда переключатель в положении "ON".
  Если выключатель оставить в положении "ON", ток будет выключен
примерно через час.

Принцип действия



13:00-01

8

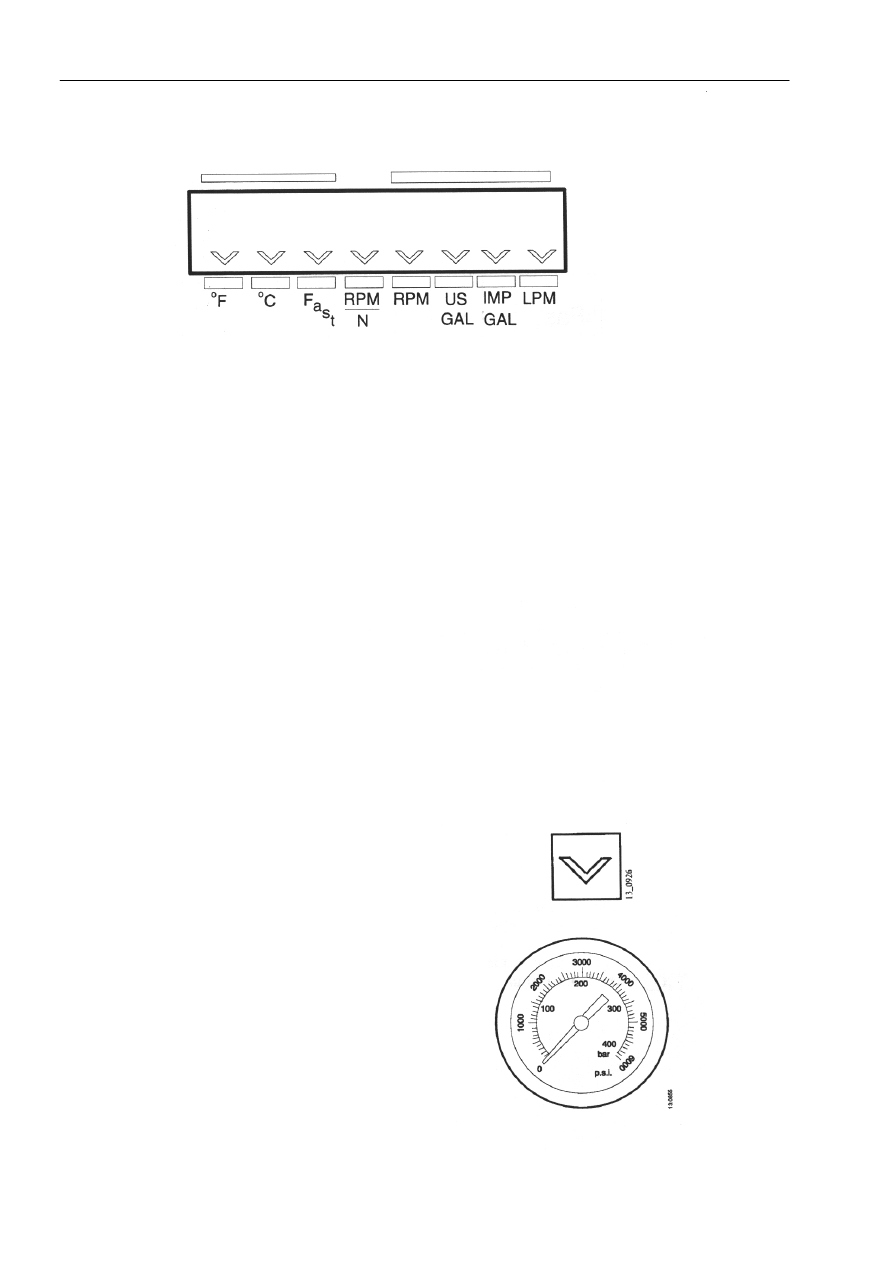

Индикатор



температура

поток/обороты в минуту










Индикатор показывает измеренные значения:
Температуры масла

o

F или

o

C.

Скорость потока масла в минуту. Скорость потока масла либо:
При скорости менее 1 литра/минуту, на индикаторе появляется L.

US GAL

Галлоны США


IMP GAL

Британские галлоны


LPM              Литры (в минуту)

RPM/RPM  Показания тахометра (дополнительная принадлежность)


N


Курсор указывает выбранные единицы измерения.











Манометр
Манометр измеряет давление масла в стокомере.


Принцип действия



13:00-01

9

Отделение для батареек

Питание прибор получает от 9 вольтовой батарейки,
устанавливаемой в отделение под крышкой на правой
стороне прибора.
Индикатор покажет "LO", когда батарейка разряжена.

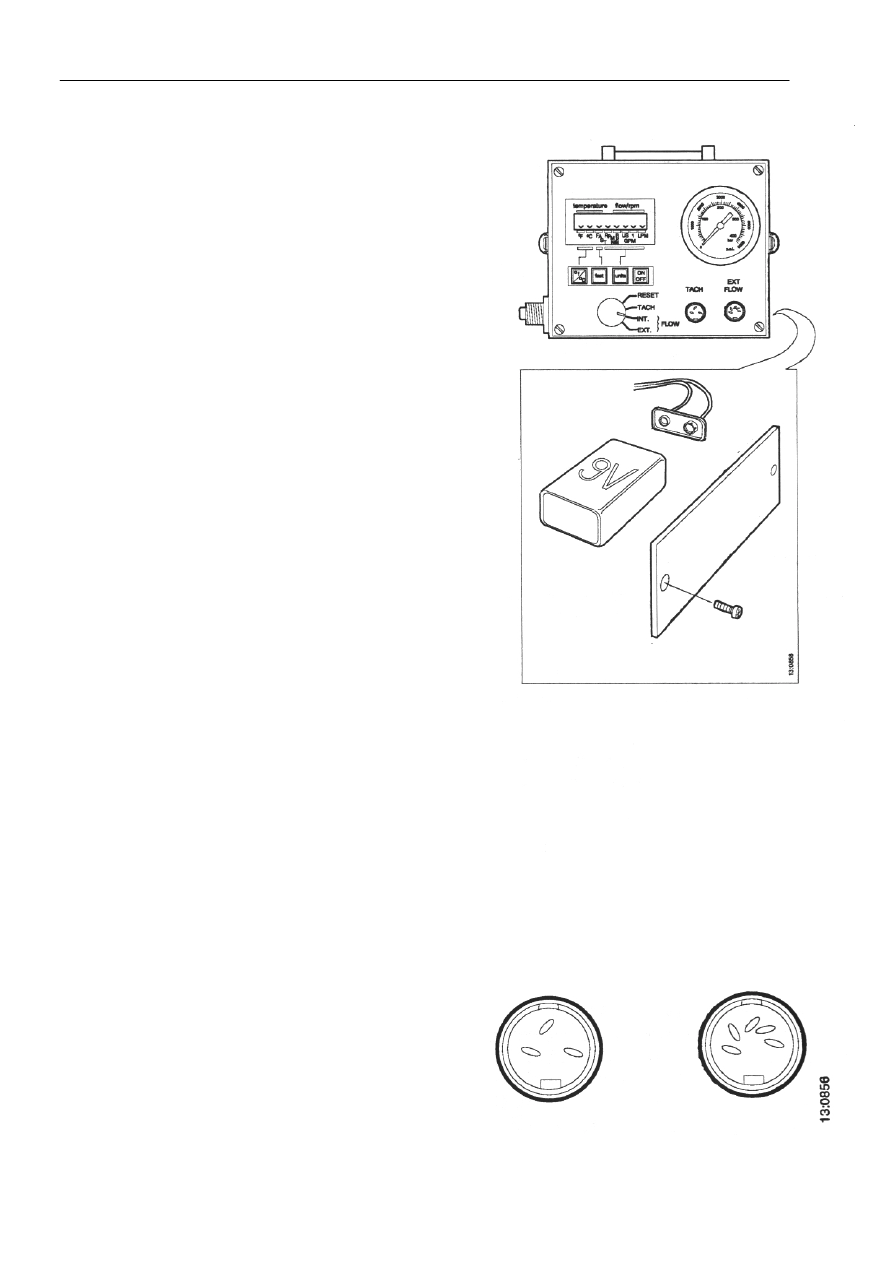

Подсоединения дополнительных приспособлений

   "ТАСН"

  "EXT

FLOW"


"ТАСН"
Подсоединение тахометра.

"EXT FLOW"
Подсоединение внешнего стокомера.
