Рулевые механизмы



13:02-09



3

Рулевые механизмы - Технические данные



Автомобили для левостороннего движения
Тип автомобиля  Передаточное отношение рулевого

механизма

Поток
дм

3

/мин

Рулевой механизм

Один контур: Переменное 17/20:1
Двойной контур: 18.6:1

ZF 8098
TAS85

P/R 4x2

Два контура: 18.6:1

16

TAS86

Один контур: 18,6:1/23,4:1 TAS85

T

Два контура: 18.6:1

16

TAS86

Один контур: 18,6:1/
23,4:1

TAS85
ZF 8098

P/R 6x2, 6x4

Два контура: 18.6:1

16


TAS86

P/R 4x4, 6x6

Один контур: 18,6:1/23,4:1 16

TAS85

Один контур: 18.6:1/23,4:1 TAS85

P/R 6x2/4

Два контура: 18.6:1

16

TAS86

P/R 8x2/4

Один контур: 18,6:1/
23,4:1

16 TAS85

Один контур: 23.4:1 TAS85

P/R 8x2, 8x4,
6x2*4, 8x2*6

Два контура: 18.6:1

22

TAS87



Автомобили для правостороннего движения

Тип автомобиля

Передаточное отношение рулевого
механизма

Поток
дм

3

/мин

Рулевой
механизм

P/R 4x2, 6х2, 6х4, 4х4,
6х6, 6х2/4

16 TAS85



Т 16

TAS85

P/R 8x2, 8x4

Один контур: 18.6:1


22 TAS85



Гидравлические насосы



13:02-09



4

Гидравлические насосы – Технические данные



Гидравлический насос, крепящийся к двигателю

Двигатель D9

Двигатель D11  Двигатель D12  Двигатель D14

Поток

Гидравлический насос

16 дм

3

/мин.

22 дм

3

/мин.

LuK VT75A

LuK VT75A

LuK VT75A

LuK VT75A

Насос 2-го
контура
крепится к
коробке передач

-

ZF 8604

ZF 8604

ZF 8604



Гидравлический насос, крепящийся к двигателю, давление и поток

Двигатель  Насос

Мин. Поток
(л/мин)
500об/мин

а



Поток
(л/мин)
1000-1900
об/мин

б



Системное
давление (бар)




Ограничительный
клапан в насосе

14,4-19,2

D9 LuK

VT75A

14,1

19,8-26,4
14,4-19,2

DSC11 LuK

VT75A

12,4

19,8-26,4
14,4-19,2

D12 LuK

VT75A

13,5

19,8-26,4
14,4-19,2

D14 LuK

VT75A

13,7

19,8-26-4

150+10

Нет

а. Скорость двигателя
б. Скорость двигателя

Гидравлические насосы



13:02-09



5

Передаточное отношение, насос гидроусилителя рулевого механизма
на двигателе

Двигатель  Скорость насоса
D9

1,77 х скорость двигателя

DSC11

1,6 х скорость двигателя

D12

1,709 х скорость двигателя

D14

1,73 х скорость двигателя



Гидравлический насос крепится к коробке передач, двухконтурное
управление, давление

Коробка передач  Насос

Давление в сиcтеме (бар)  Ограничительный клапан в насосе

GR900

a

 ZF

8604

150+10

Да

а. Не относится к коробкам скоростей с преобразователем \конвертором\ вращающего момента и
распределительным коробкам скоростей (4х6/6х6).

1 586 654

 13:00-01

Выпуск 1

ru

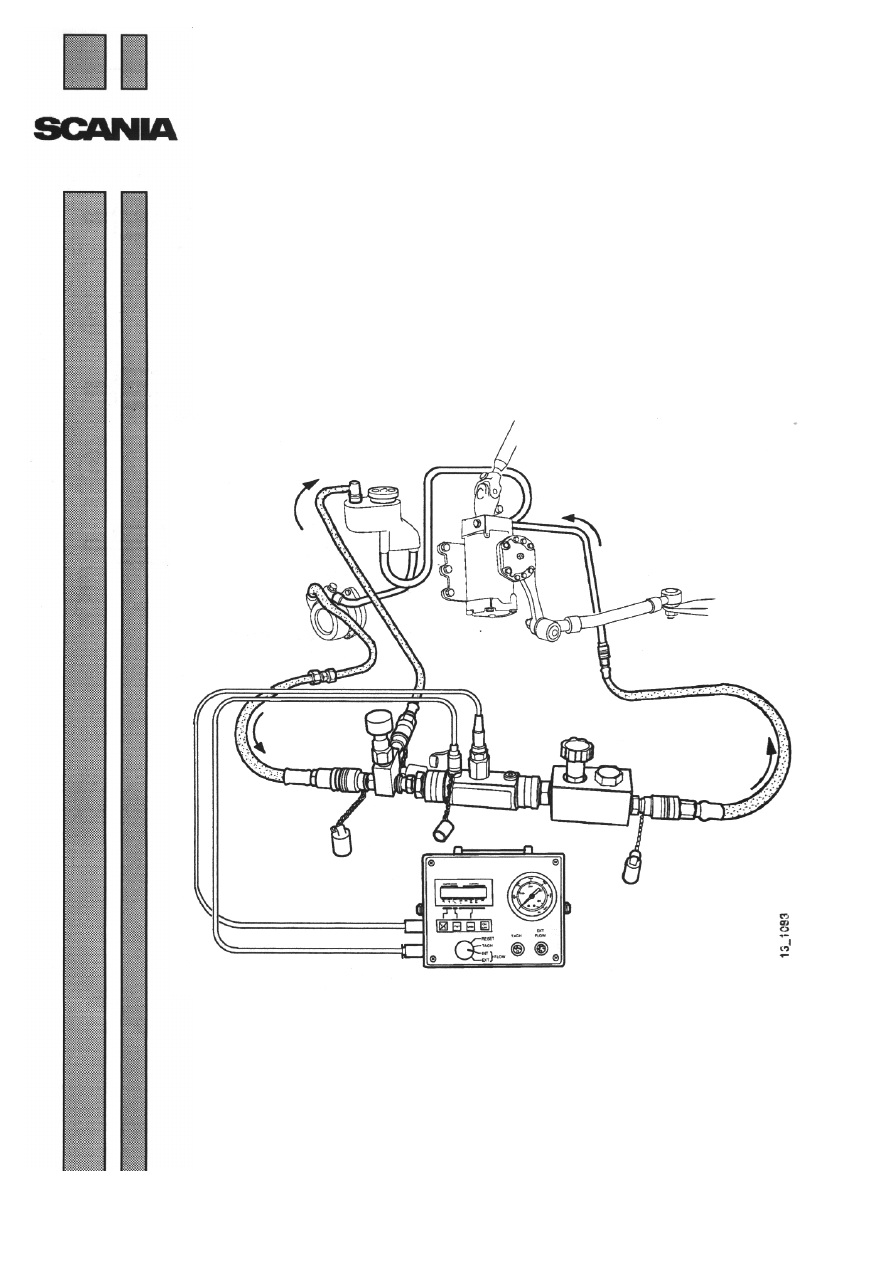

Измерительное оборудование 587 696

Техническое обслуживание и принцип действия
