Рулевое управление грузовиков Scania. Руководство - часть 37

Установка рулевого механизма



13:02-08

17

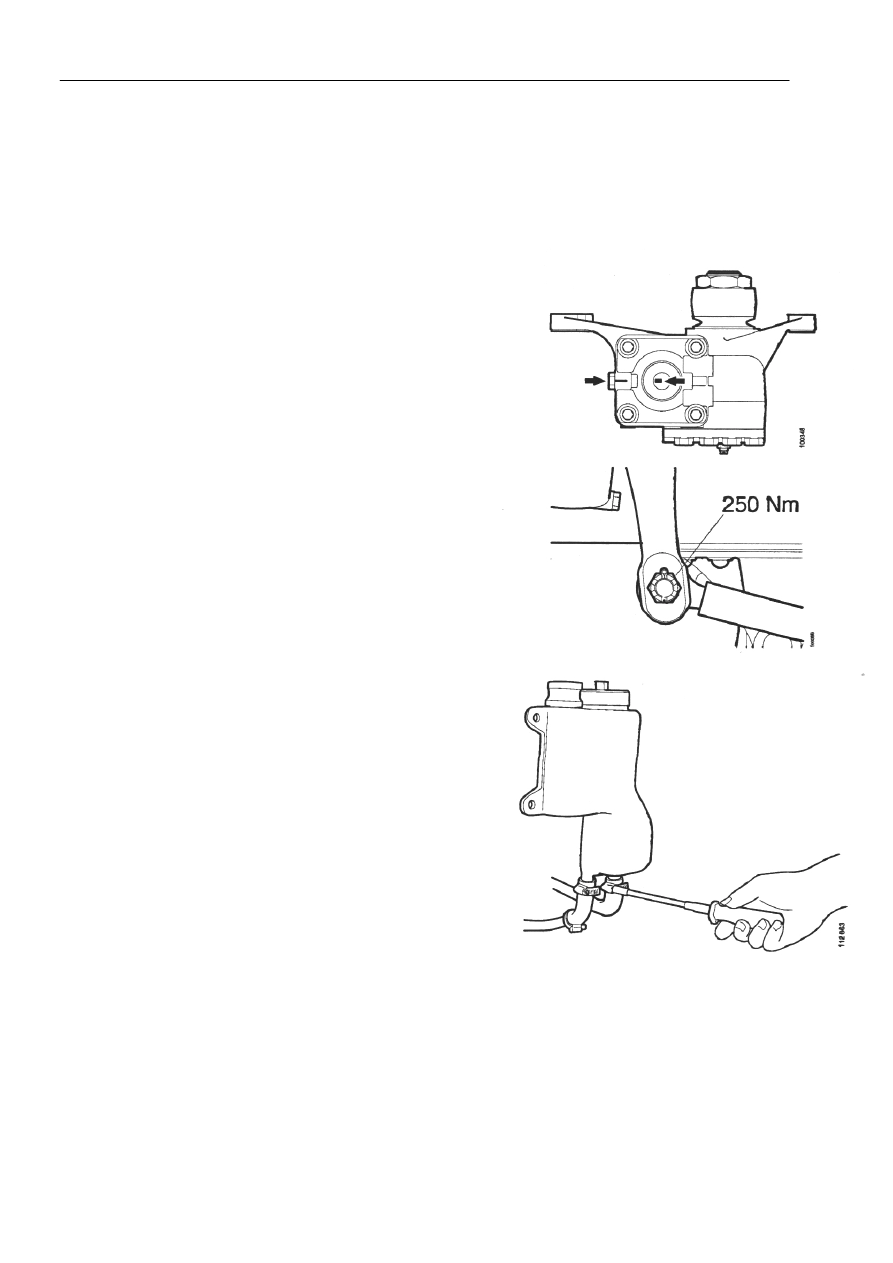

5.  Проверьте, чтобы рулевой механизм находился в

среднем положении.










6.  Прикрепите тягу к сошке рулевого механизма.

Затяните высокую гайку до 250 Нм, а затем еще до
ближайшего отверстия. Законтрите новым
шплинтом.






7  Установка бачка с жидкостью и трубок:
Грузовик LHD:

•

Установите масляный бачок и кронштейн на
рулевой механизм.

•

Подсоедините обратную трубку к рулевому
механизму.

•

Подсоедините всасывающую трубку к бачку.

•

Затяните как следует зажимы шлангов.

Грузовик RHD:

•

Установите масляный бачок.

•

Подсоедините обратную и всасывающую трубки
к бачку.

•

Затяните, как следует зажимы шлангов.

•

Подсоедините линии к рулевому механизму.


8.  Подсоедините входную и обратную трубки к

рулевому механизму.

Установка рулевого механизма



13:02-08

18

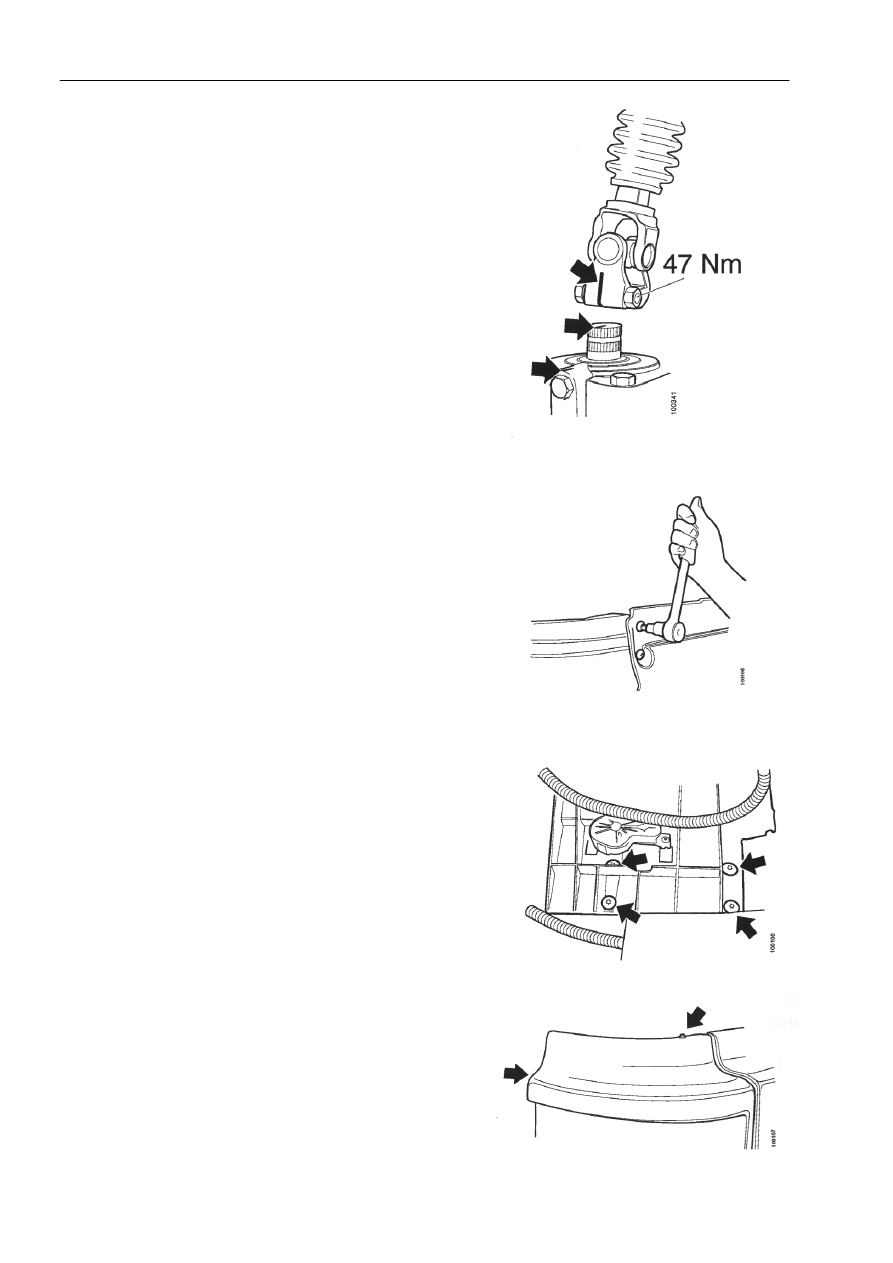

9.  Установите универсальное сочленение, чтобы

зажимная канавка была параллельна метке на
корпусе клапана. Установите новый зажимной
болт и затяните его до 47 Нм.


Примечание: Установите новую контргайку.















10. Установите угловую панель.
11. Установите подножку.














12. Установите кожух для фары.

Установка рулевого механизма



13:02-08

19

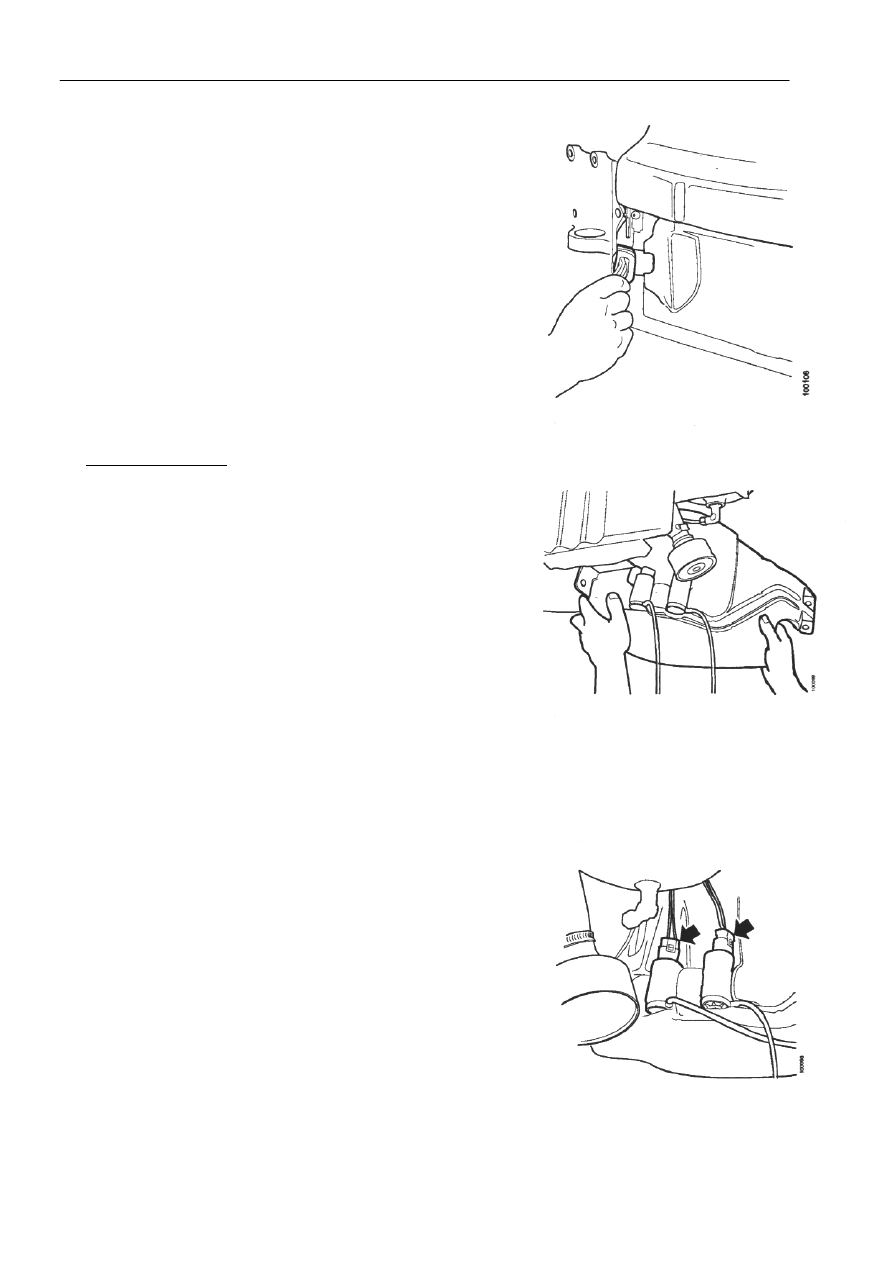

13  Подсоедините кабельный разъем.
14  Установите блок фары. Приверните петлевые

винты. Подключите провода и подсоедините шланг
мойки. Затяните крепежные винты фары.














15 Автомобиль LHD:

•

Установите бачок для моющей жидкости.



















•

Подсоедините электрические провода к насосам
моющей жидкости.

•

Подсоедините трубки для моющей жидкости
для фар и ветрового стекла.

•

Установите кабельные стяжки вокруг кабелей
над крышкой бачка для моющей жидкости.

Установка рулевого механизма



13:02-08

20

16. Автомобиль RHD:

•

Установите кабельные стяжки вокруг кабелей
позади кожуха фары.

•

Подсоедините всасывающую воздухозаборную
трубку к кожуху воздушного фильтра.

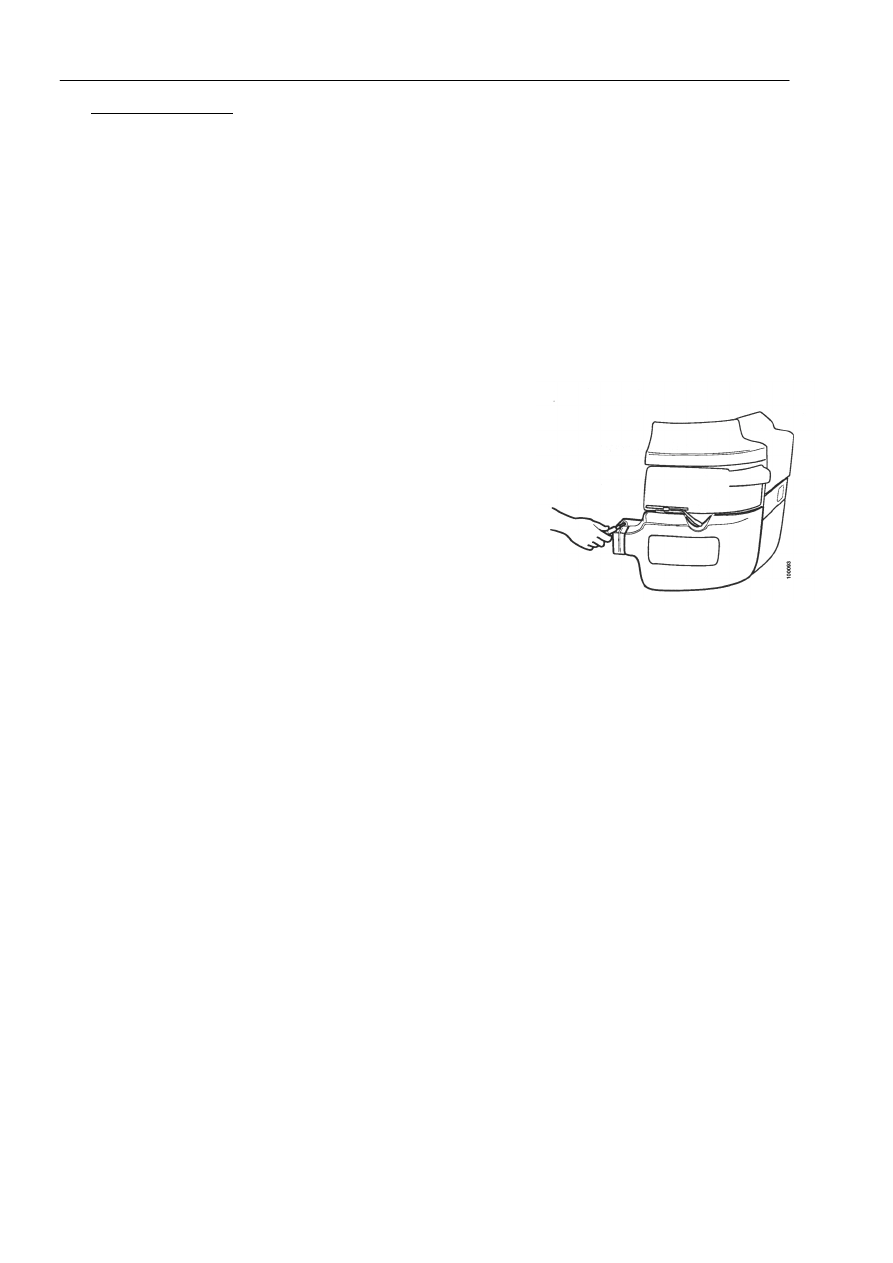

17. На грузовиках с пластмассовым бампером:
Установите угловую бамперную крышку.
На грузовиках со стальным бампером:

Прикрепите крышку к ступеньке.








18. Наполните бачок почти доверху жидкостью для

усилительной гидравлической системы рулевого
управления.



ВНИМАНИЕ! Используйте чистые емкости.

19. Прокачайте систему.
