Рулевое управление грузовиков Scania. Руководство - часть 35

Демонтаж рулевого механизма



13:02-08

9

•

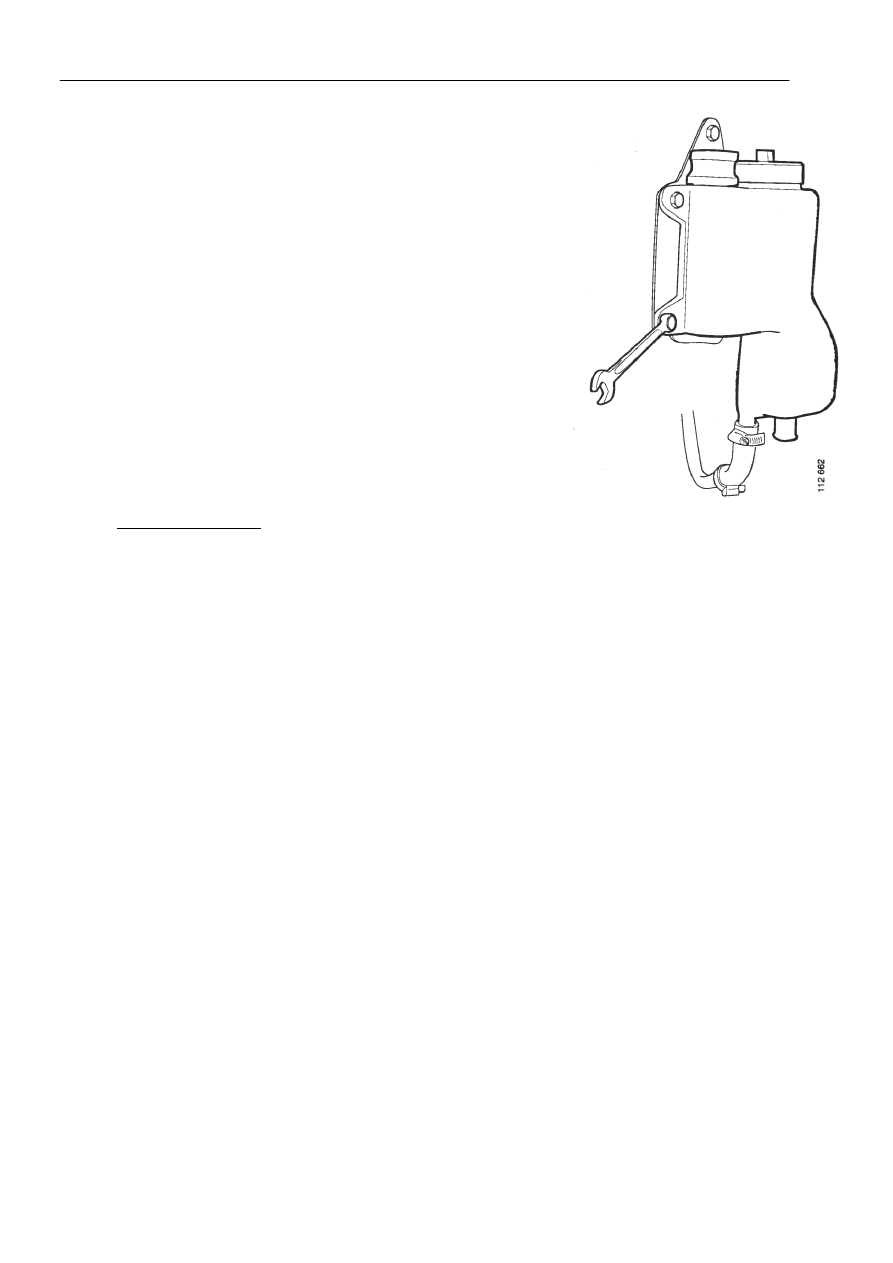

Снимите бачок для жидкости с кронштейном и
подсоединенной обратной трубкой.



ВНИМАНИЕ! На открытые места сочленений
установите защитные покрытия.














15

Автомобили RHD:

•

Поставьте подходящую емкость под бачок с
жидкостью.

•

Тщательно очистите кожух клапана рулевого
механизма и отсоедините от рулевого механизма
подающий и возвратный шланги. Отсоедините
трубки от штуцеров на элементе рамы с правой
стороны.

•

Снимите трубки.

•

Отсоедините обратную и всасывающую трубки
от бачка с жидкостью на левой стороне
автомобиля.

•

Снимите бачок с жидкостью для очистки и
замены фильтра.


ВНИМАНИЕ! На открытые места сочленений
установите защитные покрытия.

Демонтаж рулевого механизма



13:02-08

10

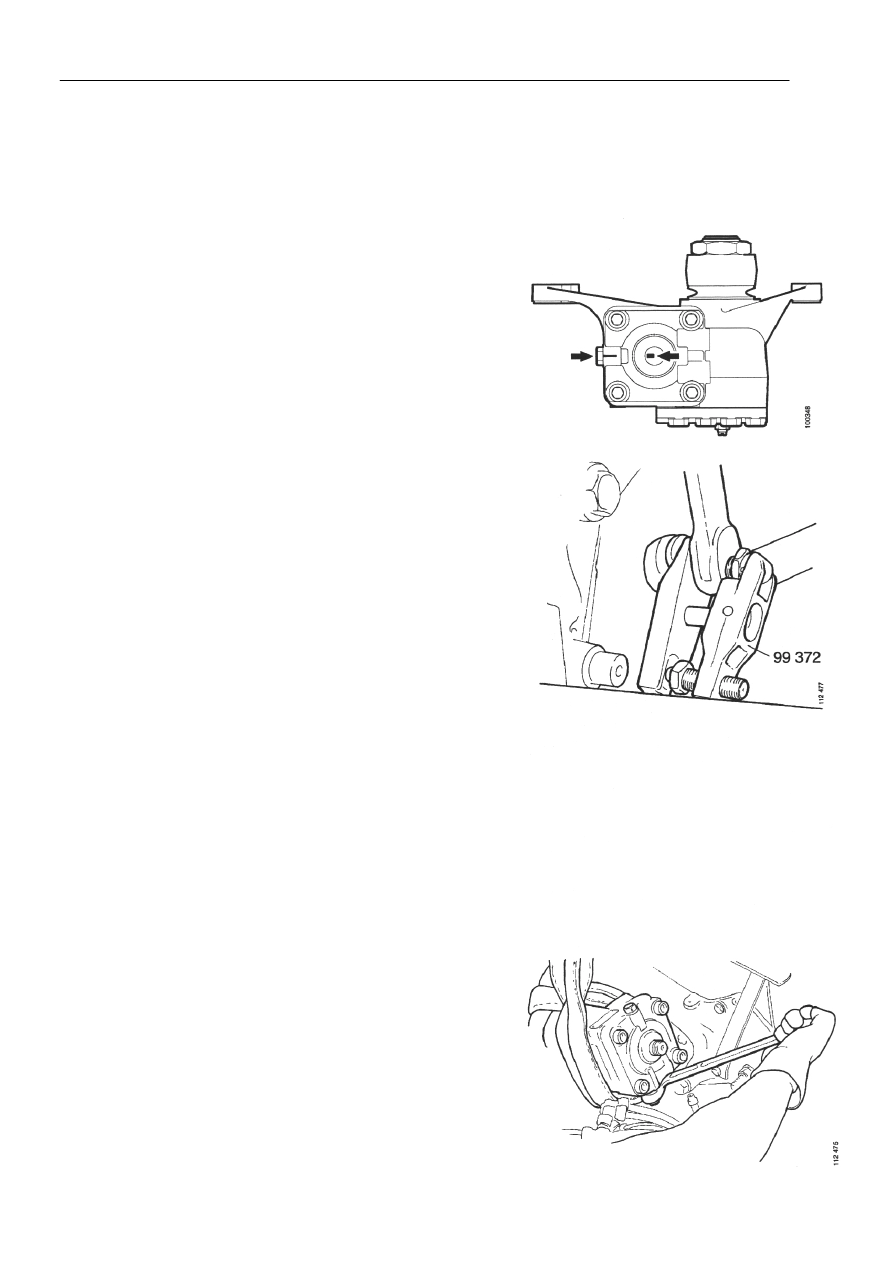

16. Проверьте, чтобы метка на входном валу рулевого

механизма указывала прямо вперед и находилась
напротив метки на корпусе клапана, когда колеса
направлены прямо вперед.








17.  Удалите чеку и отверните на несколько оборотов

высокую гайку на шаровом сочленении тяги.


18. Вытащите шаровой шарнир из рычага рулевого

механизма, используя съемник 99 372 следующим
образом:

•

Напрягите съемник.

•

Легко постучите инструментом по винту шарового
сочленения, используя медный молоток.

•

Повторяйте, пока тяга не освободится.




19.  Отсоедините левое сочленение от рулевого

механизма.














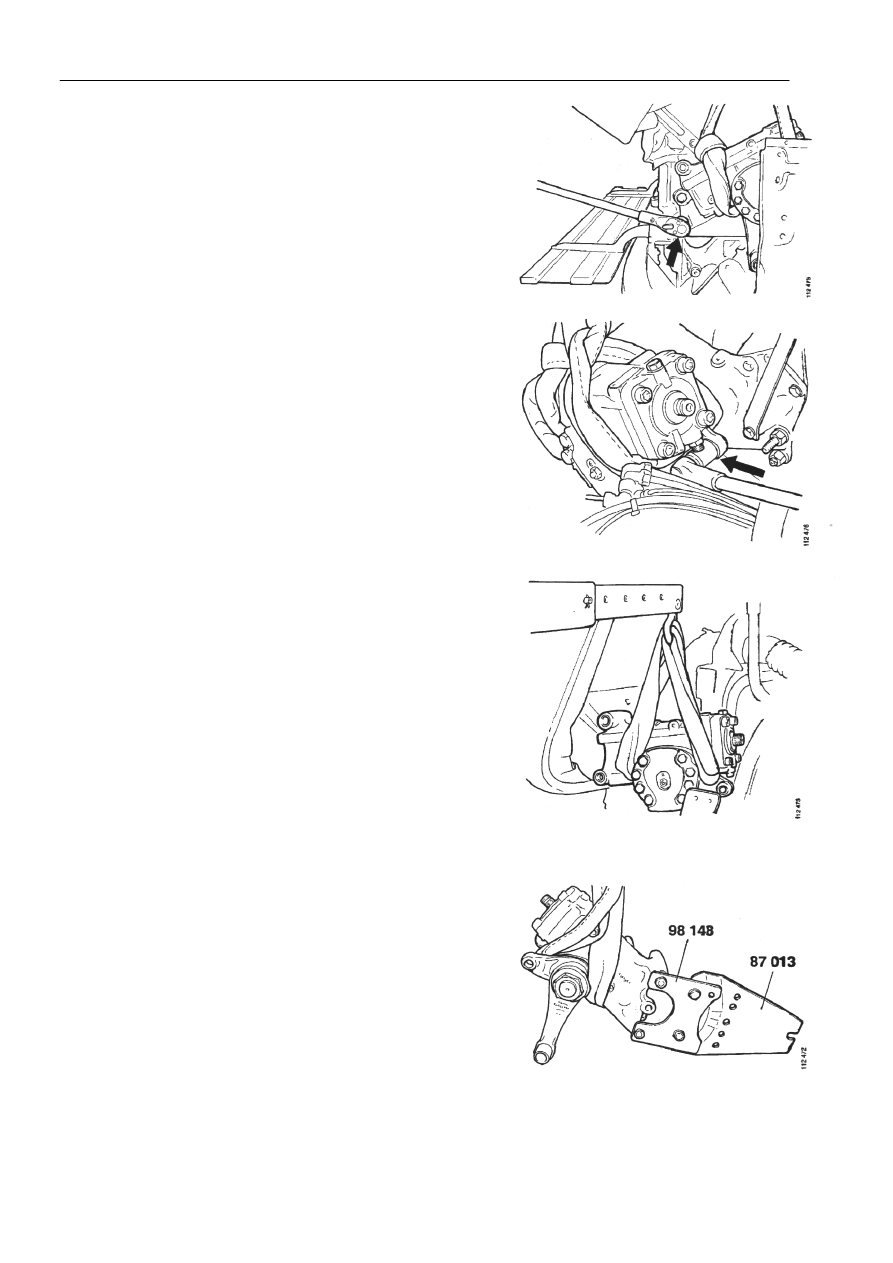

20. Подведите имеющийся в мастерской подъемник и

заведите стропы вокруг рулевого механизма.

Демонтаж рулевого механизма



13:02-08

11

21. Удалите крепящие рулевой механизм болты.






















22. Поднимите и снимите рулевой механизм.











23. Очистите рулевой механизм и установите его на

универсальный стенд 587 692 с фиксаторами 87 013
и 98 148.

Перенос сошки рулевого механизма и сочленений на новый узел рулевого механизма



13:02-08

12

Перенос сошки рулевого механизма и сочленений на новый узел
рулевого механизма


1.  Крепко удерживая сошку рулевого механизма,

удалите гайку с помощью гайковерта.

2.  Проследите, чтобы сошка рулевого механизма была

помечена напротив метки на секторном валу. Если
метка нечеткая, сделайте отметку с помощью
пробойника. Заверните гайку назад на секторный
вал на три оборота.













3.  Снимите сошку рулевого механизма, используя

съемник 587 539, следующим образом:

•

Нагрузите съемник.

•

Удерживайте съемник и легкими ударами
медного молотка поверните сошку рулевого
механизма вокруг крепления в сторону
секторного вала.

Повторяйте действие, пока сошка рулевого механизма
не снимется.

ВНИМАНИЕ! Не стойте перед съемником.
Сорвавшись, он может травмировать.
