Демонтаж рулевого механизма



13:02-08

5

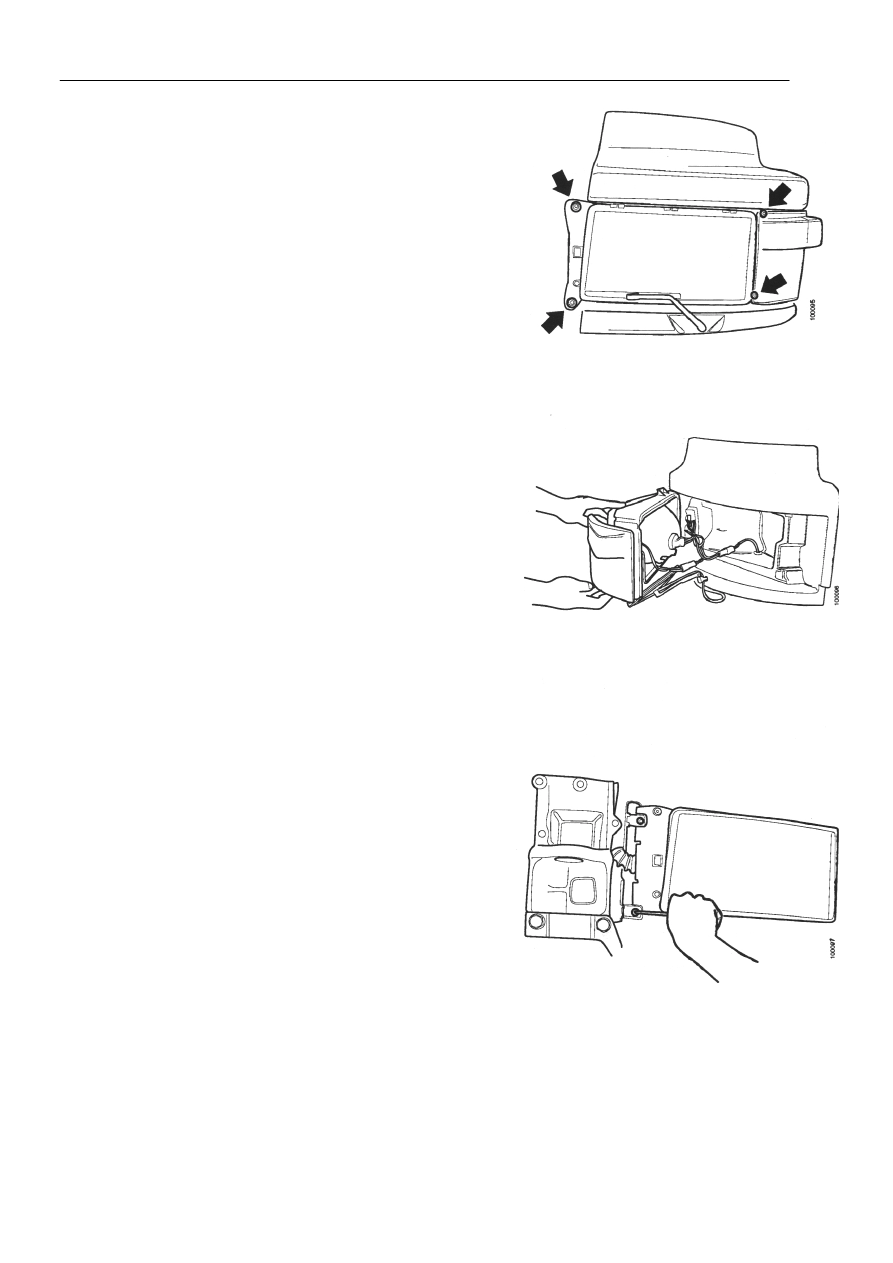

4.  Отверните винты, прижимающие блок фары.

















5.  Извлеките блок фары и отсоедините

электрические разъемы.












6.  Отверните петлевые винты и снимите блок лампы.

Демонтаж рулевого механизма



13:02-08

6

7

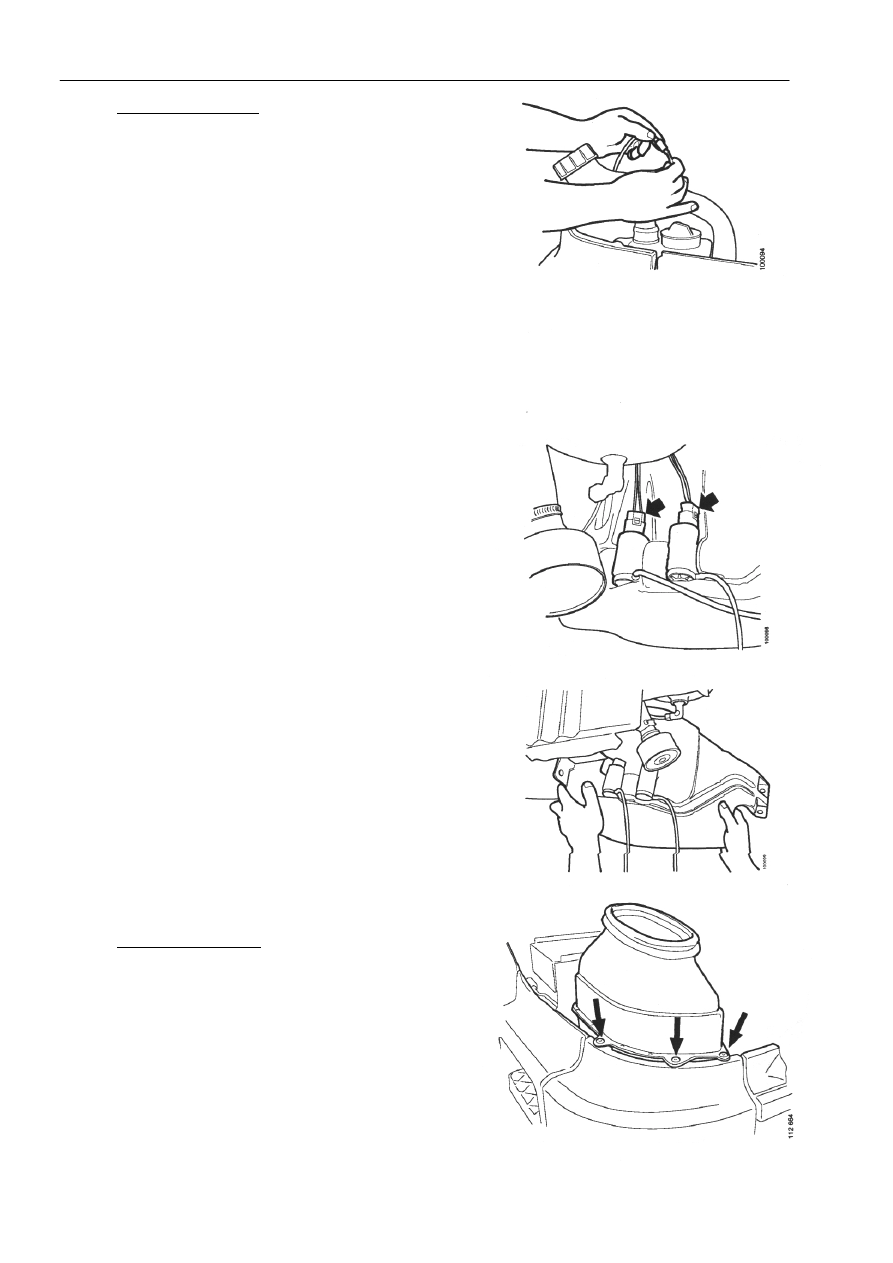

Автомобили LHD:

•

Снимите крышку над бачком с моющей
жидкостью и разрежьте обвязку вокруг
проводов на верху бачка.

•

Отсоедините фару и трубку мойки ветрового
стекла в местах соединений.

•

Заглушите трубку, чтобы моющая жидкость не
вытекла.












•

Отсоедините электрические разъемы от
насосов моечного бачка.











•

Удалите крепящие бачок винты и опустите
бачок.










8.

Автомобили RHD:

•

Разрежьте обвязку вокруг кабелей позади
кожуха фары.

•

Снимите воздухозаборную трубу с кожуха
воздушного фильтра.

•

Снимите нижнюю часть кожуха
воздухофильтра.

Демонтаж рулевого механизма



13:02-08

7

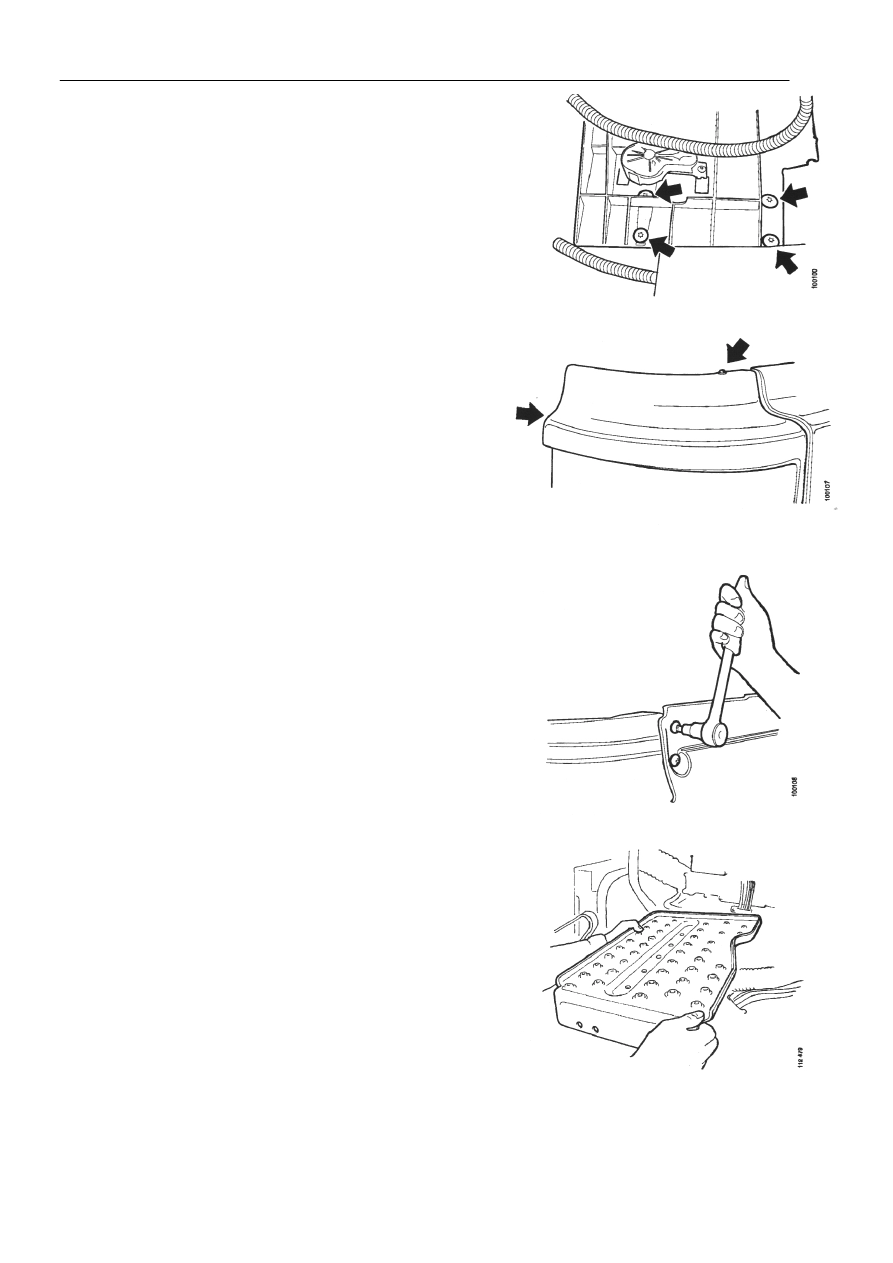

9.  Снимите винты с крышки блока фары изнутри.













10. Отверните винты на внешней поверхности крышки

и снимите ее. Немного отклоните капот назад,
чтобы облегчить снятие кожуха.









11. Снимите угловую пластину, находящуюся сзади.











12. Снимите подножку.

Демонтаж рулевого механизма



13:02-08

8

13. Установите колеса в положение прямо вперед и

демонтируйте входной вал из узла рулевого
управления. Снимите универсальное сочленение с
входного вала рулевого механизма.










14. Снимите бачок с жидкостью и шланги:
Автомобили LHD:

•

Поставьте подходящую емкость под бачок с
жидкостью.














•

Тщательно очистите кожух клапана рулевого
механизма и отсоедините от рулевого механизма
подающий и возвратный шланги.

•

Отсоедините толстый шланг (всасывающая
линия) от бачка с жидкостью.
