Техническое обслуживание и ремонт



13:02-07

24

Ремонт рулевого механизма


При ремонте рулевых механизмов TAS 86 и TAS 87
обратитесь к документации группы 13 ( исключая
ремонт двухконтурного клапана).

ВНИМАНИЕ! Рулевой механизм чрезвычайно
чувствителен к загрязнению гидравлической системы.
Тщательно очистите насос перед началом работы.

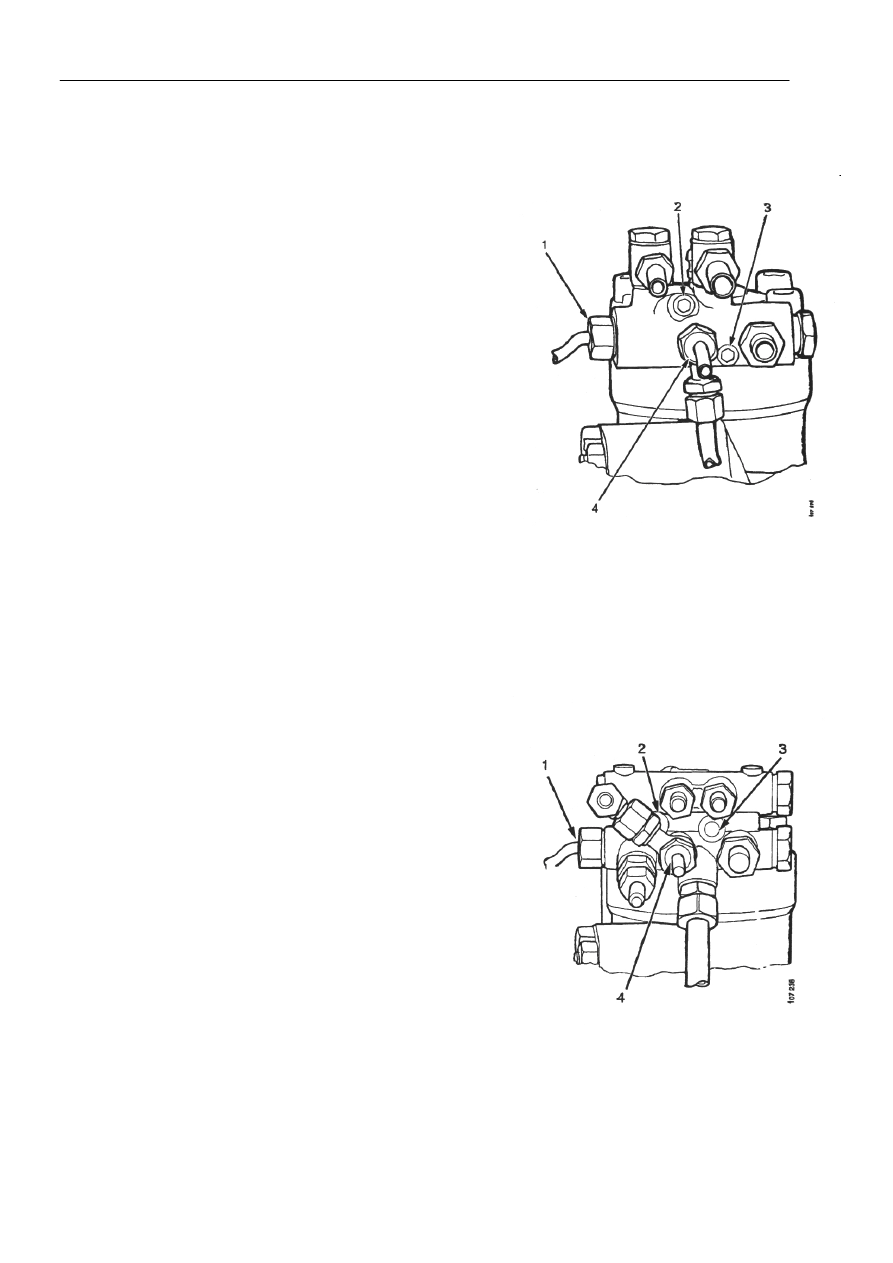

1  Кожух клапана
2  Прокладки
3  Двухконтурный клапан
4  Кожух рулевого механизма








Замена двухконтурного клапана

1.  Отверните гидравлические трубки от двухконтурного

клапана.

2.  Отверните двухконтурный клапан.
3.  Установите новый клапан на место с новыми

прокладками.

4.  Приверните на места гидравлические трубки.

Затягивающий момент:
Соединения с хомутами:  50 +/- 7 Нм;
Соединения типа банджо:  42 +/-4 Нм.



TAS 87

1  Кожух рулевого механизма
2  Кожух клапана
3  Прокладки
4  Двухконтурный клапан

Техническое обслуживание и ремонт



13:02-07

25

Замена датчиков


ВНИМАНИЕ! Рулевой механизм чрезвычайно
чувствителен к загрязнению гидравлической системы.
Тщательно очистите насос перед началом работы.
1.  С помощью рычага разъедините электрический

разъем датчика.

2.  Удалите соответствующий датчик.
3.  Замените прокладки и установите на место новый

датчик.

Примечание: Плунжер клапана подпружинивается
датчиком положения для контура 1. Перед установкой
нового датчика убедитесь, что плунжер клапана не
заходит слишком далеко и движется гладко.
Затягивающий момент:
Датчик положения, контур

1:42 +/-4 Нм;

Датчик потока, контур 2:

38 +/- 4 Нм.







TAS 86

1  Датчик положения для контура 1
2  Винт
3  Винт
4  Датчик потока, контур 2





















TAS 87

1  Датчик положения для контура 1
2  Винт
3  Винт
4  Датчик потока, контур 2

Спецификации



13:02-07

26

Спецификации

Рулевые механизмы

TAS 86 LH 18.6
Относится к грузовикам с усилителем руля на одном мосту.
Отношение передач 18,6:1
Поток жидкости

16 дм/мин.


TAS 87 LH 18.6
Относится к грузовикам с усилителем руля на двух или трех мостах.
Отношение передач 18,6:1
Поток жидкости

22 дм/мин.


Сигнальные лампочки
Сигнальные лампочки должны загораться, когда поток менее, чем:
Контур 1

5 - 8 л/мин

Контур 2

2 - 3 л/мин


Затягивающий момент:
Соединения с хомутами:

50 +/- 7 Нм

Соединения типа банджо:

55 +/-5 Нм

Датчик положения для контура 1:

42 +/-4 Нм

Датчик потока, контур 2:

38 +/- 4 Нм

Спецификации



13:02-07

27

Контур 2

Гидравлический насос
Клапан ограничения давления в насосе

Да


Измерение максимального давления
Скорость двигателя 900-1000 об/мин
Температура жидкости

50 - 85 оЦ

Давление в системе

150 + 10 бар


Измерение потока
Температура жидкости

50 - 85 оЦ

Давление жидкости

50 бар


Положение передачи для измерения потока:

Коробка скоростей

Положение передачи

GR900 6
GRS900 5L

Мин. поток при 500 об/мин

7 л/мин



Поток при 1000 - 1900 об/мин 9,6

- 14 л/мин
