Техническое обслуживание и ремонт



13:02-07

20

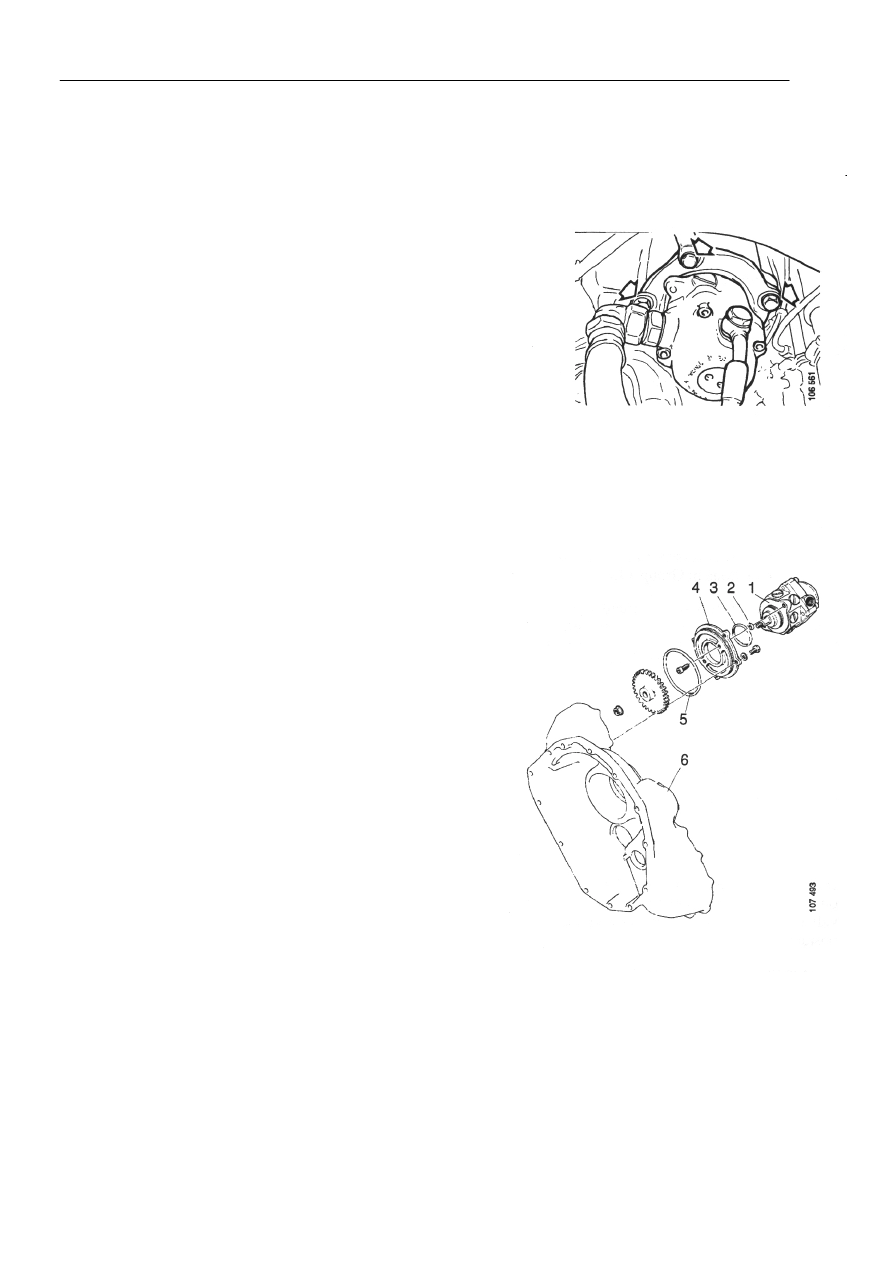

Ремонт гидравлического насоса для контура 2


Демонтаж насоса

ВНИМАНИЕ! Рулевой механизм чрезвычайно
чувствителен к загрязнению гидравлической системы.
Тщательно очистите насос перед демонтажем.
1.  Отсоедините и заткните гидравлические соединения

в насосе.

2.  Снимите насос с коробки передач, отвернув четыре

болта во фланце насоса.

3.  Отсоедините насос от фланца.
4.    Очистите насос.
5.   Очистите рабочий верстак и инструменты и
вымойте свои руки.
6.  Установите насос в тиски.



Три крепящих болта на гидравлическом
насосе.























1  Гидравлический насос, контур 2
2  Уплотнительное кольцо
3  Уплотнительное кольцо
4  Фланец
5  Уплотнительное кольцо
6  Кожух коробки скоростей

Техническое обслуживание и ремонт



13:02-07

21

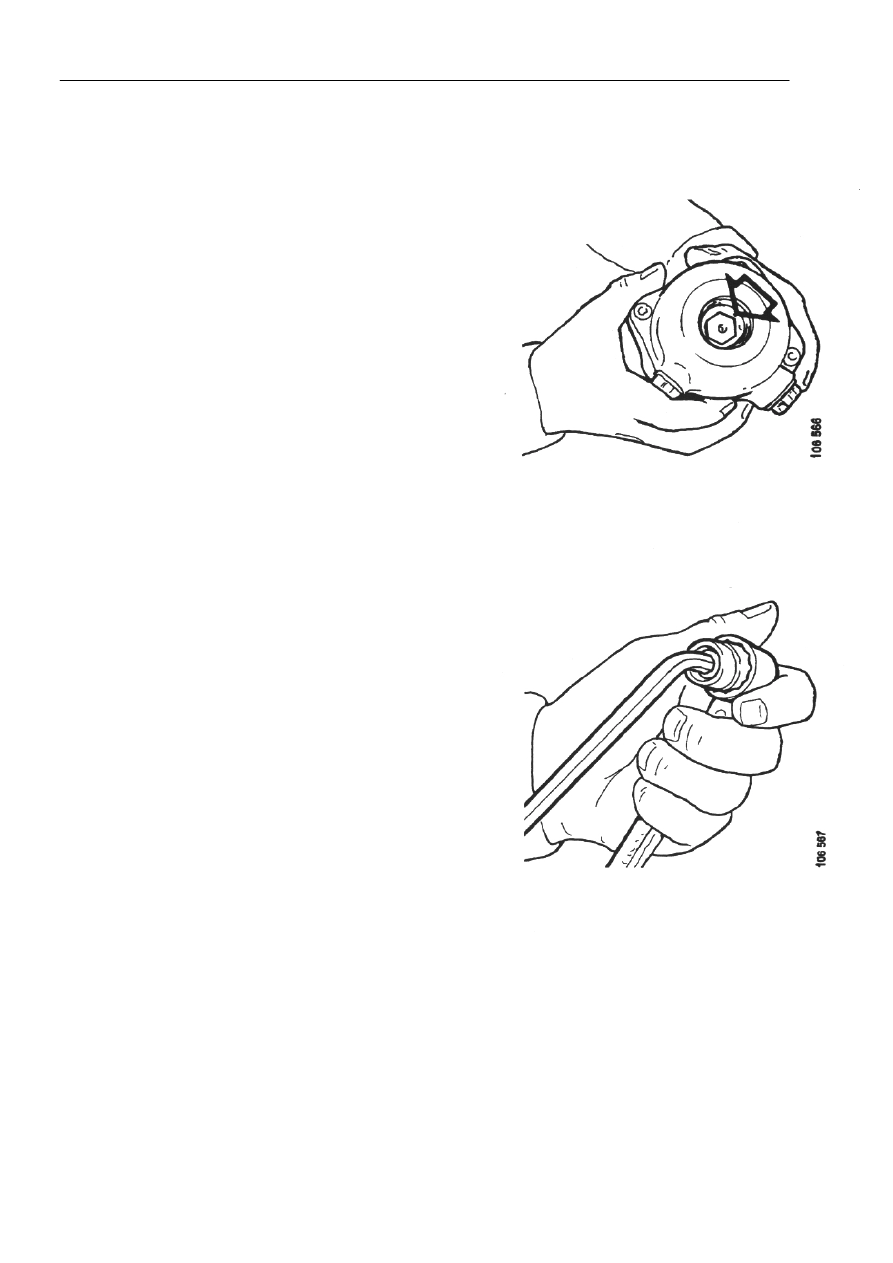

Регулировка клапана ограничения давления на насосе

1.  Снимите пробку с задней поверхности.







2.  Снимите клапан ограничения давления, используя

гнездо 19 мм.













3.  Затяните винт с углублением в головке,

находящийся в клапане, на четверть оборота за
раз шестигранным ключом. Это увеличивает
давление.












4.  Поставьте на место ограничительный клапан

давления и пробку.

Техническое обслуживание и ремонт



13:02-07

22

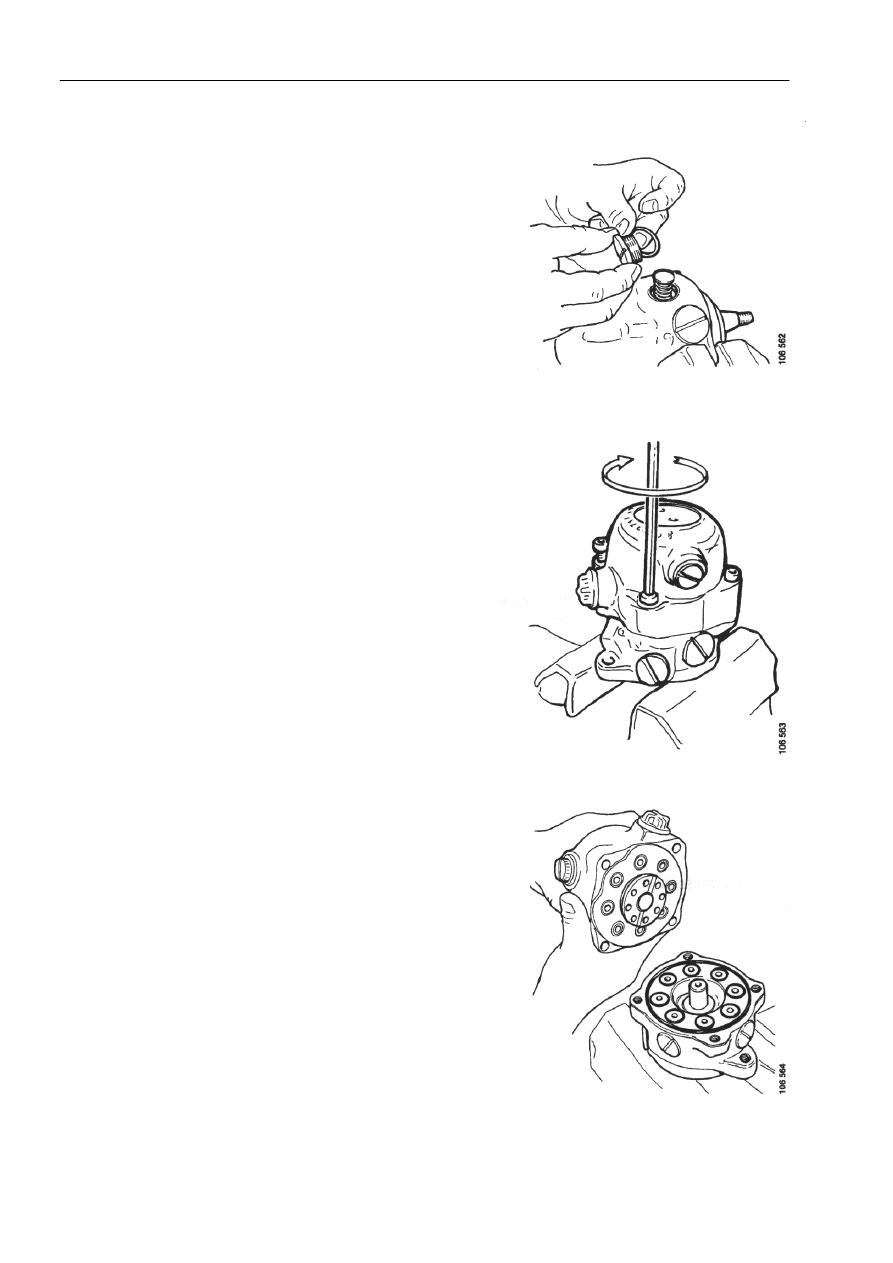

Замена прокладок в гидравлическом насосе

1.  Замените уплотнительные кольца (их восемь) под

пробками на боках насоса.
















2.  Удалите винты, которые удерживают заднюю

стенку.
















3.  Удалите заднюю стенку, оставив вал в кожухе

насоса на месте.


4.  Замените уплотнительные кольца. Заверните на

место заднюю стенку.

Техническое обслуживание и ремонт



13:02-07

23

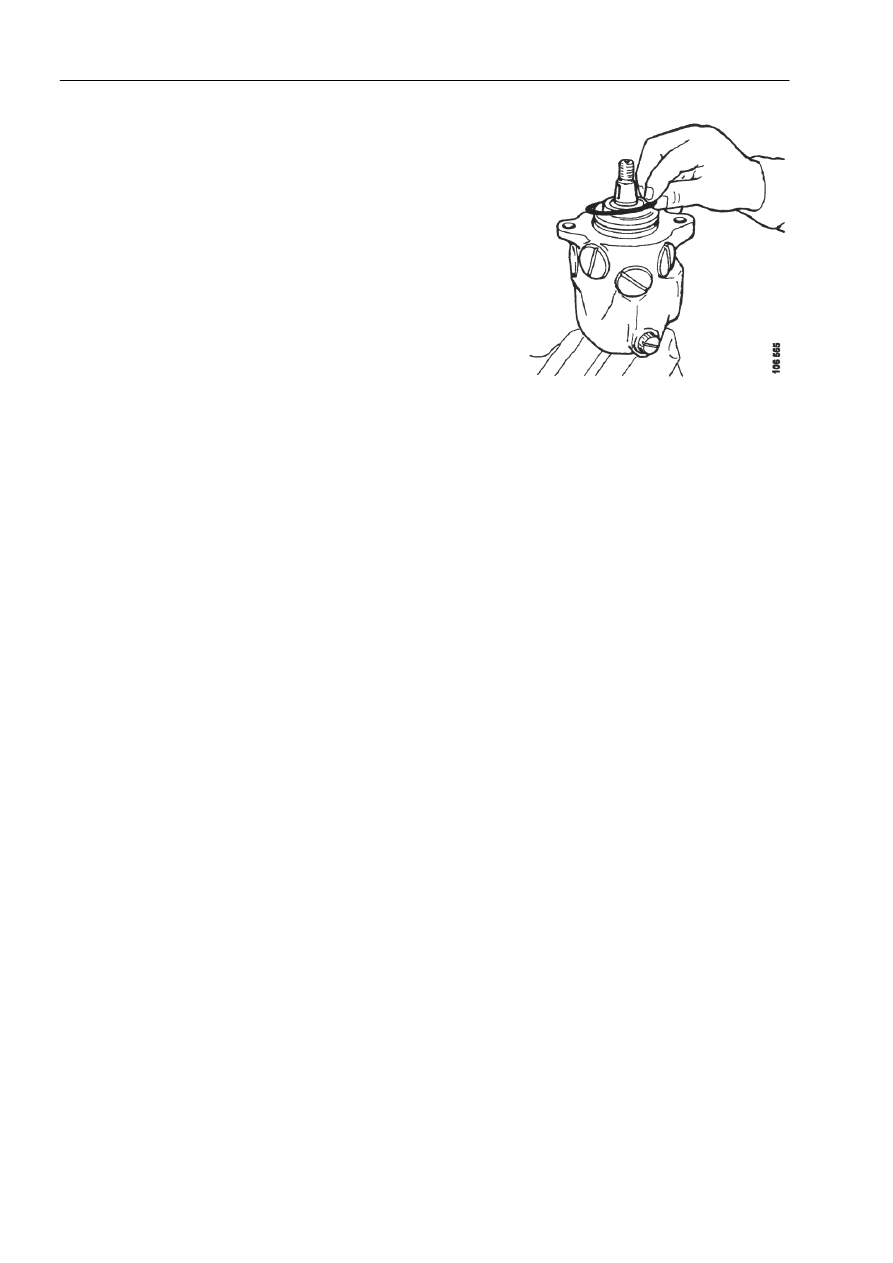

5.  Снимите пробку с задней стенки, замените

уплотнительное кольцо и приверните ее на место.


6.  Замените уплотнительное кольцо между кожухом

насоса и фланцем.


7.  Замените уплотнительное кольцо на фланце.
8.  Замените прокладку на валу.
9.   Установите насос на место.
