Рулевое управление грузовиков Scania. Руководство - часть 36

Перенос сошки рулевого механизма и сочленений на новый узел рулевого механизма



13:02-08

13

4.  Снимите штуцеры и заглушите отверстия в кожухе

клапана.

5.  Снимите рулевой механизм и установите новый

компонент на место.


ВНИМАНИЕ! Проконтролируйте, чтобы рулевой
механизм имел такой же номер на шильдике изделия.










6.  Очистите штуцеры и установите их на корпус

клапана. Закройте пробками штуцеры.

7.  Смонтируйте рулевой механизм, чтобы его

сочленения смотрели вверх. Установите среднее
положение рулевого механизма следующим
образом:

•

Повертите входной вал, чтобы метка на секторной
оси совпала с меткой на кожухе рулевого
механизма.

•

После этого метку на входном валу необходимо
совместить с меткой на корпусе клапана.

8.  Установите сошку рулевого механизма в

соответствии с метками на рычаге рулевого
механизма - секторной оси.


ВНИМАНИЕ! Малейшее отклонение от правильного
положения сошки рулевого механизма приведет к
неверному среднему положению грузовика.

Перенос сошки рулевого механизма и сочленений на новый узел рулевого механизма



13:02-08

14

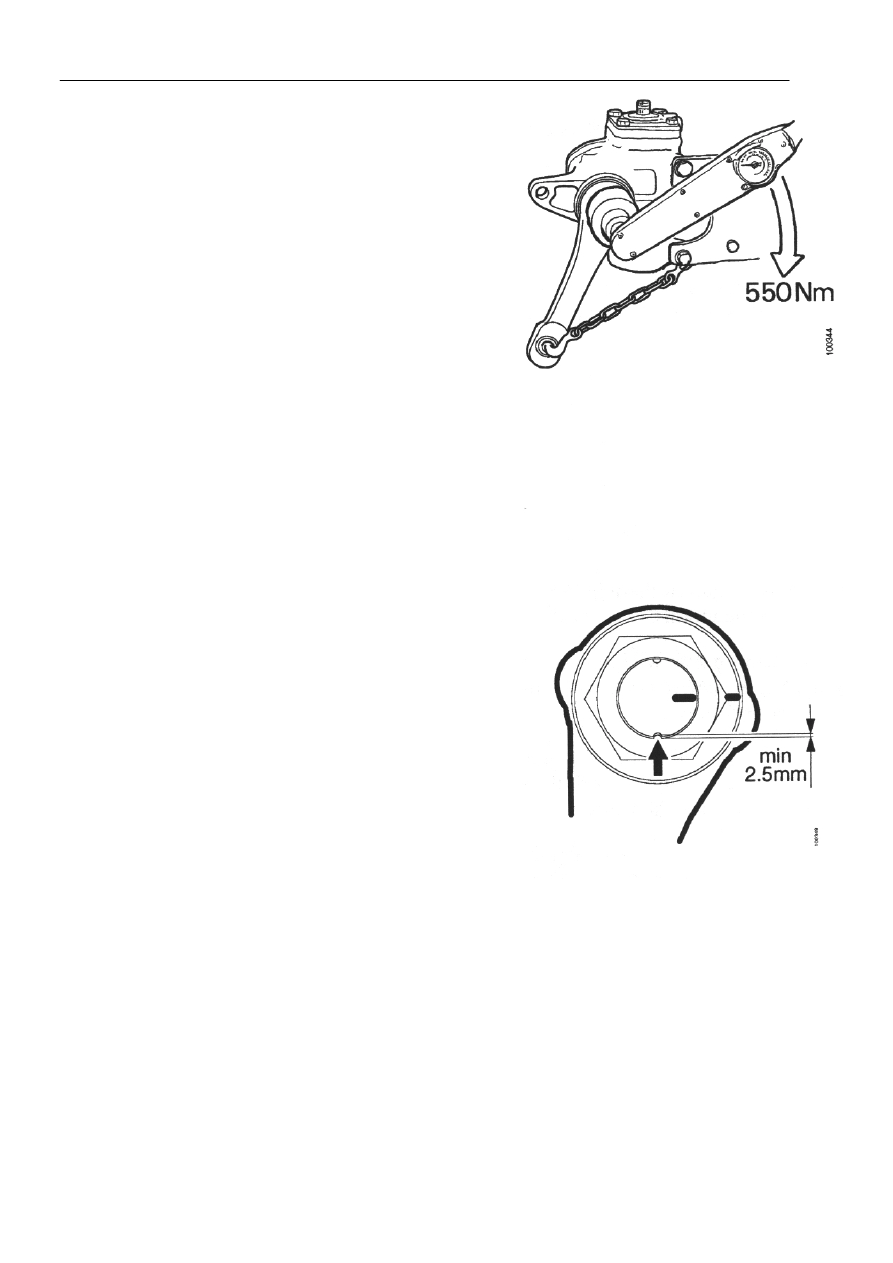

9.  Расположите рулевой механизм вверх входным

валом. Установите новую гайку и затяните ее до
550 Нм.


ВНИМАНИЕ! Закрепите сошку рулевого механизма
цепью, чтобы поршень не повлиял на ограничители
поворота.


















10. Закрепите гайку, поместив ее фланец на

расстоянии не менее 2,5 мм напротив канавки в
секторной оси.

Замена фильтра гидравлической жидкости



13:02-08

15

Замена фильтра гидравлической жидкости


Повреждения компонентов и прокладок рулевого механизма в основном вызываются
загрязнениями в гидравлической системе.
Поэтому, работая с рулевым механизмом и его гидравлической системой, необходимо соблюдать
жесткие нормы чистоты.
В точности выполняйте следующие инструкции:
1  Отсоедините возвратную трубку от бачка с жидкостью (грузовик LHD).
2  Извлеките фильтр из бачка для жидкости после его снятия. Если фильтр заменяется без снятия

бачка, всегда имеется опасность внести загрязнения в гидравлическую систему.

3  Очистите бачок внутри и снаружи.
4  Установите новый фильтр.
5  Прочистите возвратную трубку, используя сжатый воздух, и подсоедините ее к бачку

(грузовик LHD).

6  Не дайте загрязнениям попасть в гидравлическую систему во время подсоединения трубок.
7  Заполните свежей жидкостью. Используйте воронки, которые совершенно чисты.

Примечание: Никогда не заливайте использованную жидкость.

Установка рулевого механизма



13:02-08

16

Установка рулевого механизма

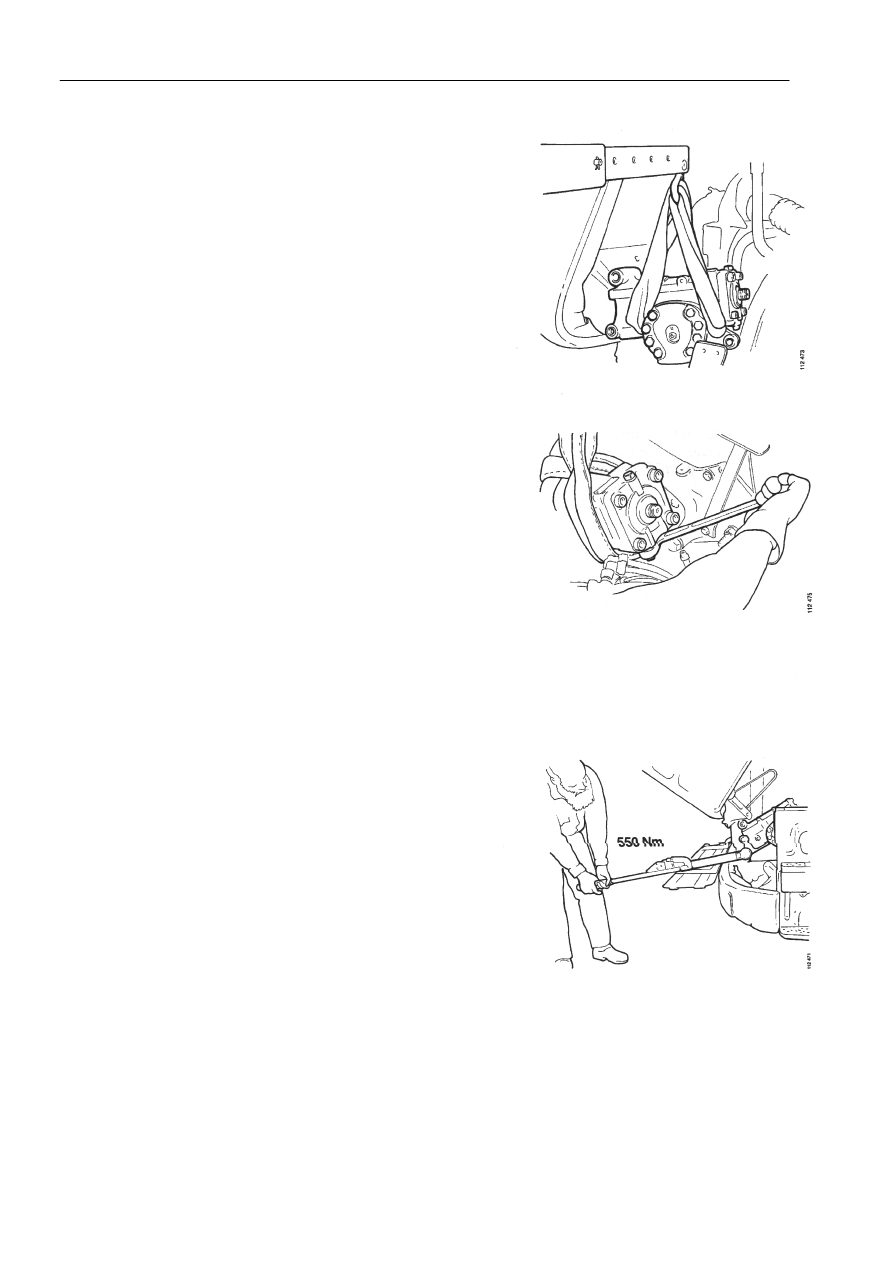

1.  Используйте стропы и подъемник в мастерской.














2.  Отсоедините левое сочленение на рулевом

механизме.















3.  Прикрутите болтами рулевой механизм к

грузовику. Затяните крепежные болты до 550 +/-60
Нм.

4.  Установите сочленение.
