Рулевое управление грузовиков Scania. Руководство - часть 40

Содержание



13:00-01

2

Содержание



Принцип действия

Общие сведения 3
Измерительное оборудование 587 696

4

Описание компонентов 6
Уход за измерительным оборудованием 14


Применение



Обнаружение неисправностей 15
Замена батарейки 16
Сеточки в стокомере 16


Спецификации



19



Примечание: адаптер – переходник


























Принцип действия



13:00-01

3

Принцип действия



Общие сведения



Принцип действия



13:00-01

4

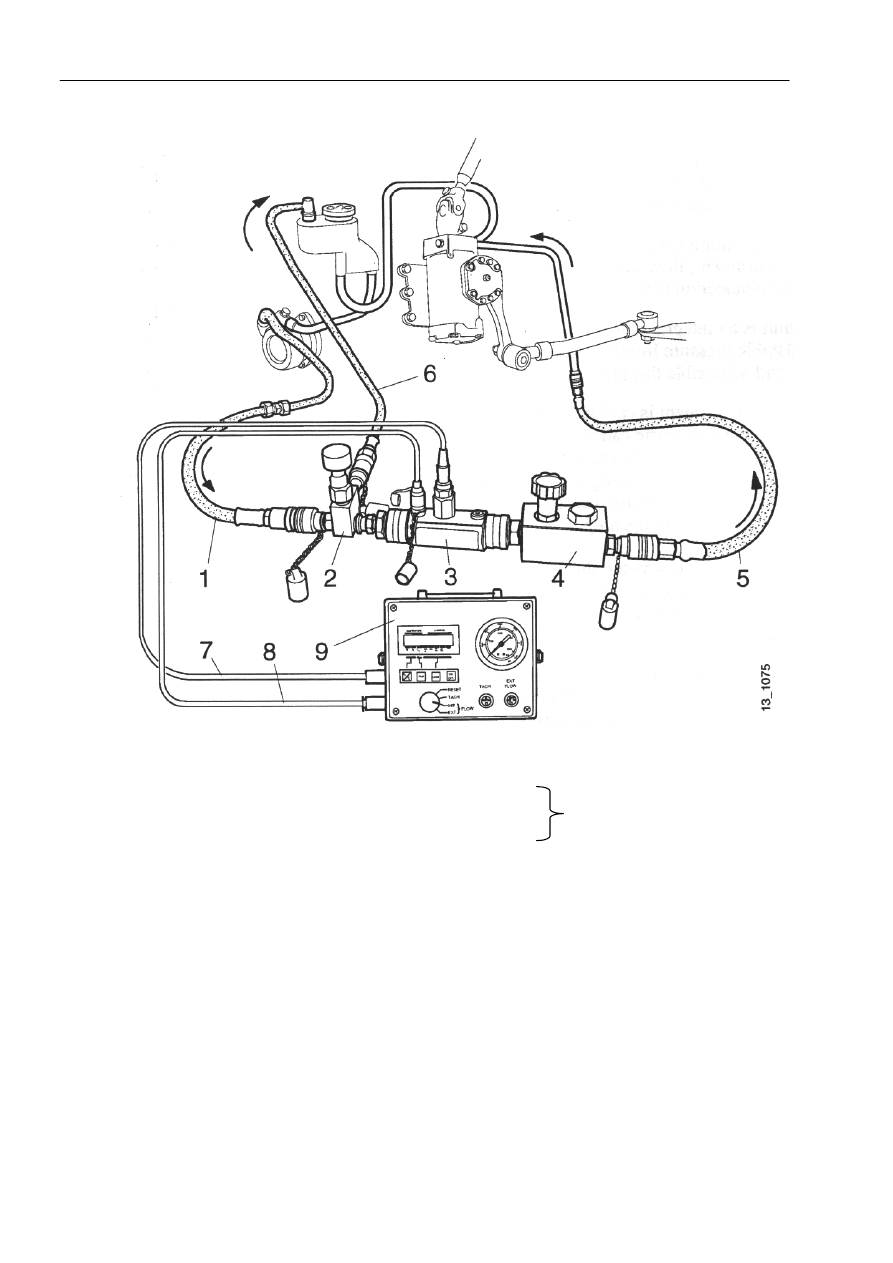

Измерительное оборудование 587 696
































1

Гидравлический шланг - подсоединяется к выходной стороне гидравлического насоса

2

Ограничительный клапан с регулируемым давлением

3

Стокомер











      Потоковый аппарат

4

Регулируемый дроссельный клапан

5

Гидравлический шланг - подсоединяется к выходной стороне рулевого управления

6

Гидравлический шланг - подсоединяется к бачку с жидкостью

7

Сигнальная линия температуры и потока

8

Трубка давления масла

9

Измерительный прибор

Принцип действия



13:00-01

5

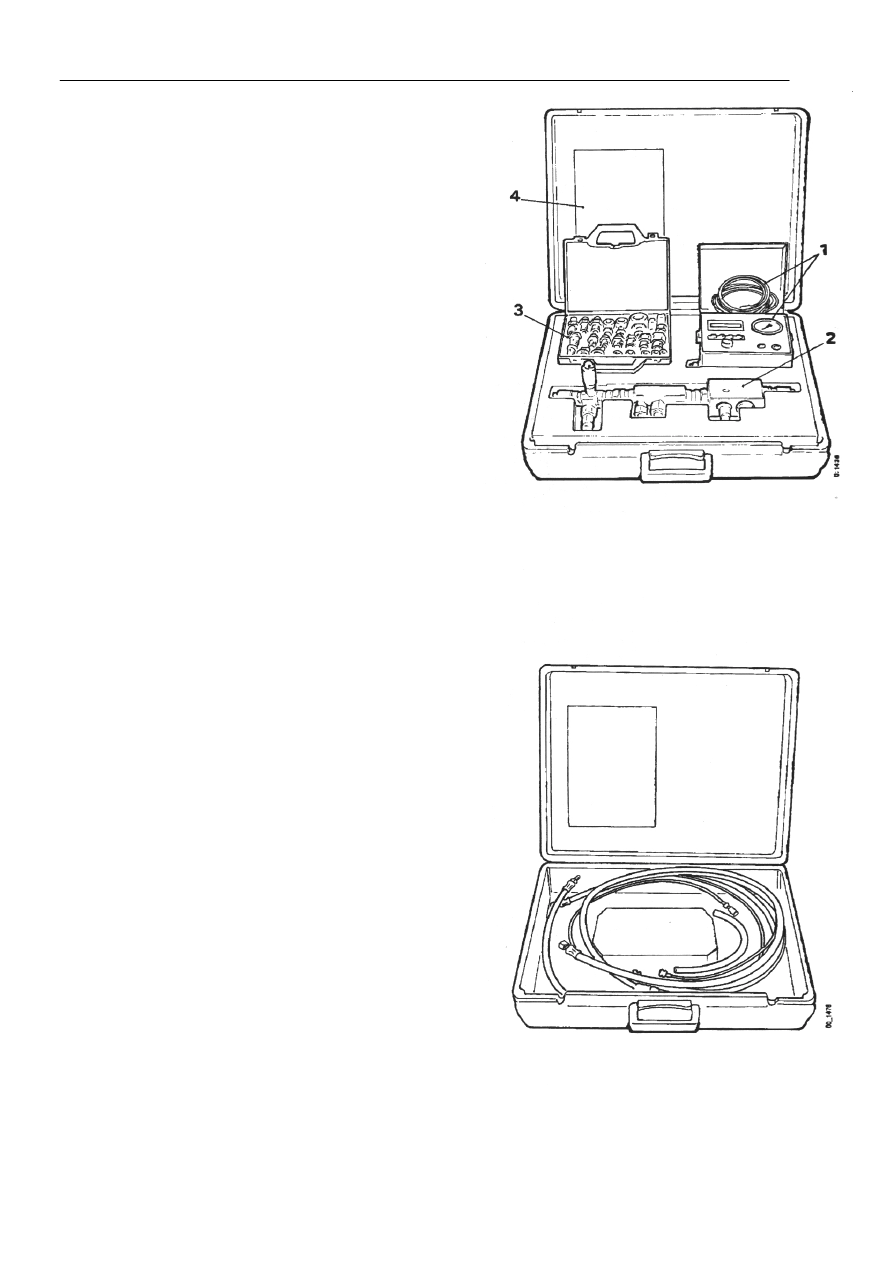

Измерительное оборудование может упаковываться в
чемоданчик с верхним и нижним отделениями.


Верхнее отделение содержит:

1

Измерительный прибор и сигнальный кабель

2

Потоковый модуль

3

Комплект штуцеров и патрубков


Внутри упаковки содержится:

4

Список содержимого

















Нижнее отделение содержит:

•

Гидравлические шланги

•

Короткий шланг для возвратной линии

•

Трубопроводный узел для измерения давления
масла
