Техническое обслуживание и ремонт



13:02-07

7

TAS 87
Для автомобилей с двухконтурным рулевым управлением  с силовыми цилиндрами.

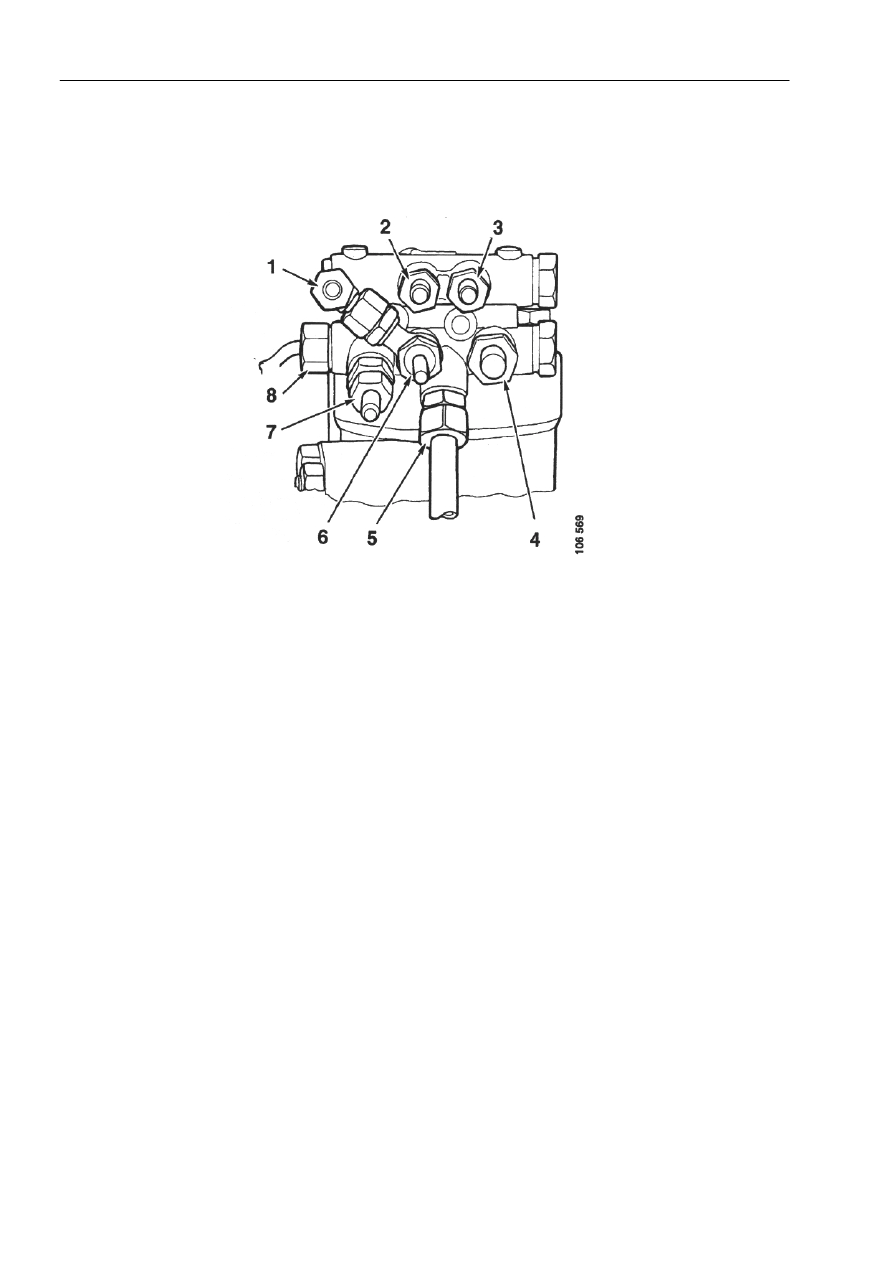

Гидравлические соединения, TAS 87.

1  От насоса контура 2
2  Соединение, силовой цилиндр
3  Соединение, силовой цилиндр
4  К бачку для жидкости контура 1
5  К бачку для жидкости контура 2
6  Датчик потока, контур 2
7  От насоса контура 1
8  Датчик положения для контура 1

Техническое обслуживание и ремонт



13:02-07

8

Гидравлические насосы


Контур 1
Насос для контура 1 такой же, как в аналогичных
грузовиках без двухконтурного рулевого управления.
Информация  содержится в документации группы 13.

Контур 2
Насос для контура 2 представляет собой радиальный
поршневой насос. Он находится на корпусе коробки
передач и приводится в движение зубчатым колесом
на выходном валу коробки передач. В насосе имеется
встроенный клапан ограничения давления, который
можно регулировать, демонтировав.

Гидравлический насос для контура 2,
расположенный на коробке передач.









Бачки для жидкости

Контурные бачки для жидкости - два одинаковых
бачка, соединенных вместе.
Каждый бачок содержит мерный стержень и фильтр.
Бачки подсоединены внутри к гидравлической линии.
Левый бачок снабжает контур 2.











Развернутый вид жидкостного
бачка контура 2.

Техническое обслуживание и ремонт



13:02-07

9

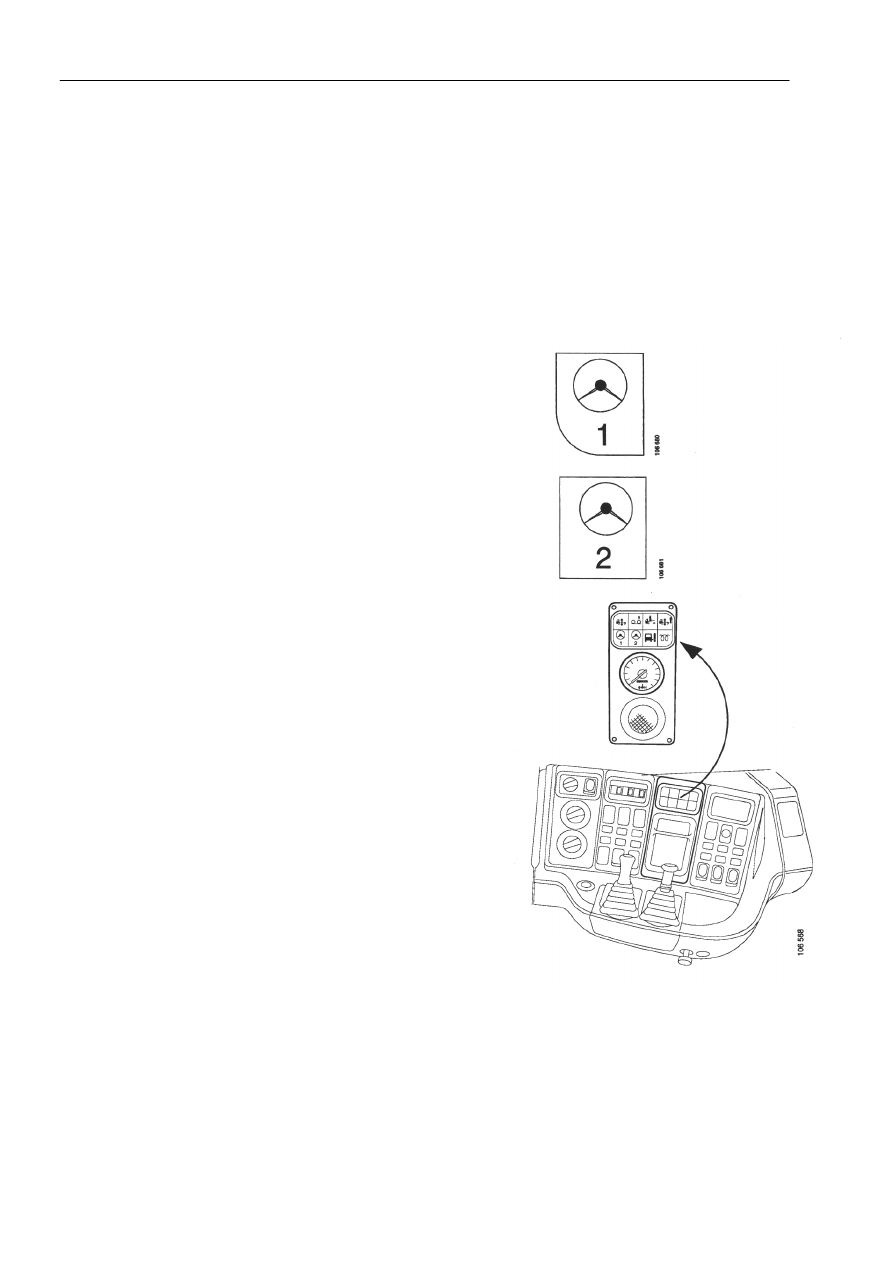

Система безопасности


В каждом из контуров имеется своя сигнальная
лампочка. Лампочка начинает светиться, если
жидкость в соответствующем контуре находится на
слишком низком уровне. Датчики, расположенные в
клапане двухконтурного рулевого механизма, следят за
потоком.

Проверка работоспособности
Сигнальные лампочки зажигаются, когда запускается
двигатель, подтверждая работоспособность контуров.

Контур 1
Сигнальная лампочка включается, когда поток от
насоса с приводом от двигателя составляет менее 5 - 8
л/мин.

Контур 2
Сигнальная лампочка включается, когда поток от
насоса с приводом от колеса составляет менее 2-3
л/мин. Он достигается, когда автомобиль движется по
направлению вперед со скоростью около 5-10 км/час.

Техническое обслуживание и ремонт



13:02-07

10

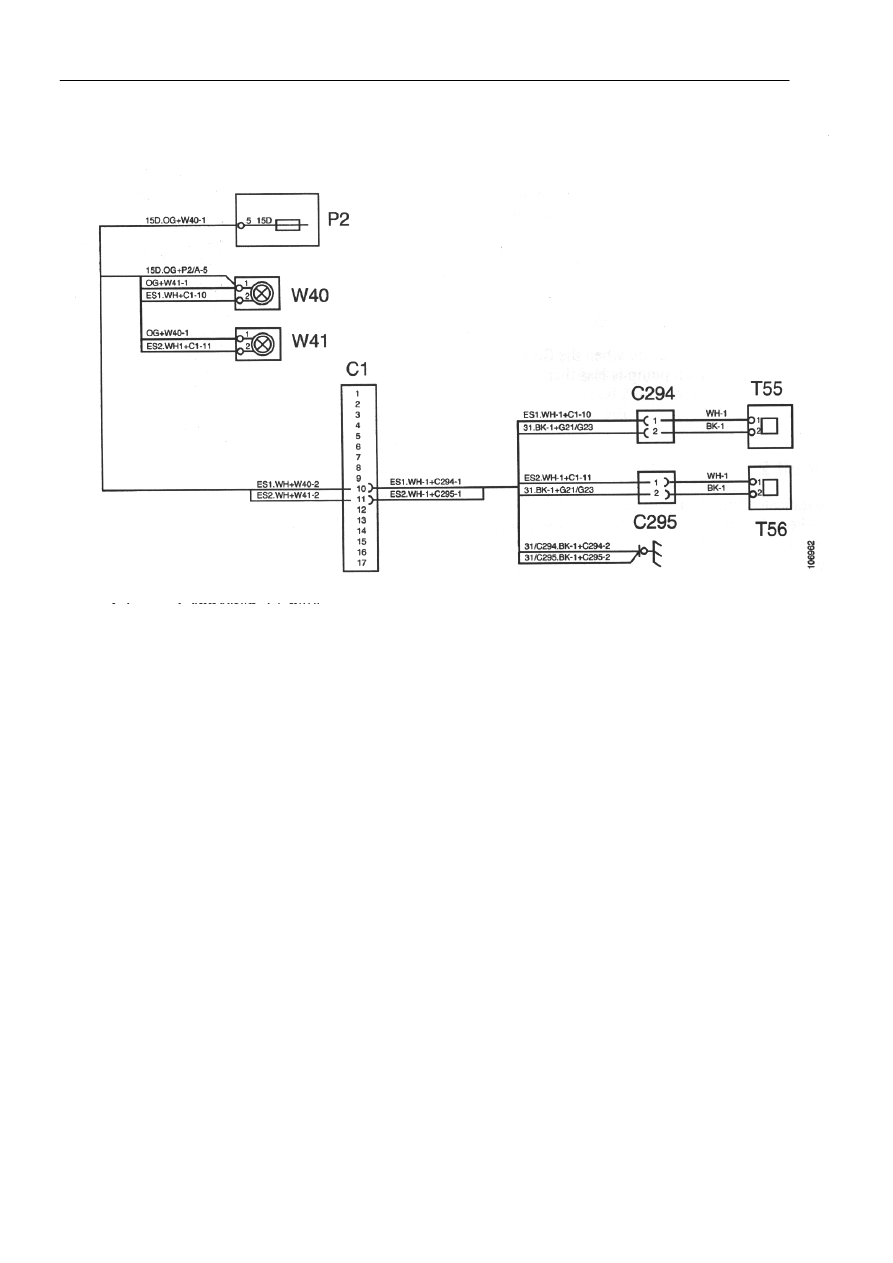

Электрическая схема системы безопасности

























С1

Разъем, 17-контактный

С294  Разъем для контура 2, 2-полюсный
С295  Разъем для контура 1, 2-полюсный
Р2

Центральный электрический блок с 10А предохранителем

Т55

Датчик положения, контур 1

Т56

Датчик потока, контур 2

W40  Сигнальная лампочка, контур 1
W42  Сигнальная лампочка, контур 2
