Рулевое управление грузовиков Scania. Руководство - часть 27





Техническое обслуживание и ремонт



13:02-07

Техническое обслуживание и ремонт



Общие сведения


Двухконтурная система предполагает наличие на автомобиле двух контуров (1 и 2) для усиления
руля. Поэтому рулевые механизмы оборудованы специальным двухконтурным клапаном для
автоматического выполнения требуемых функций.

Назначение
Даже если в основном контуре (1) возникают отказы и разрывы, система гидроусиления руля
продолжает действовать, пока автомобиль движется, т.к. при возникновении таких условий второй
контур (2) подсоединяется автоматически.

Контур 1

•

Контур 1 является обычной одноконтурной системой рулевого управления, в которой
гидравлический насос приводится в действие двигателем.

•

При нормальных условиях этот контур выполняет функции усиления самостоятельно.


Контур 2

•

Гидравлический насос приводится в действие от колес. Его приводом служит выходной вал
коробки передач, и он действует, лишь при движении автомобиля, вне зависимости от того,
включен ли двигатель или нет.

•

В обычных условиях он не является усилителем руля, но включается автоматически, если
контур 1 неисправен.

Каждый контур имеет собственный датчик для слежения за потоком в контуре.
Датчики подсоединяются к сигнальным лампочкам на приборной панели.

Техническое обслуживание и ремонт



13:02-07

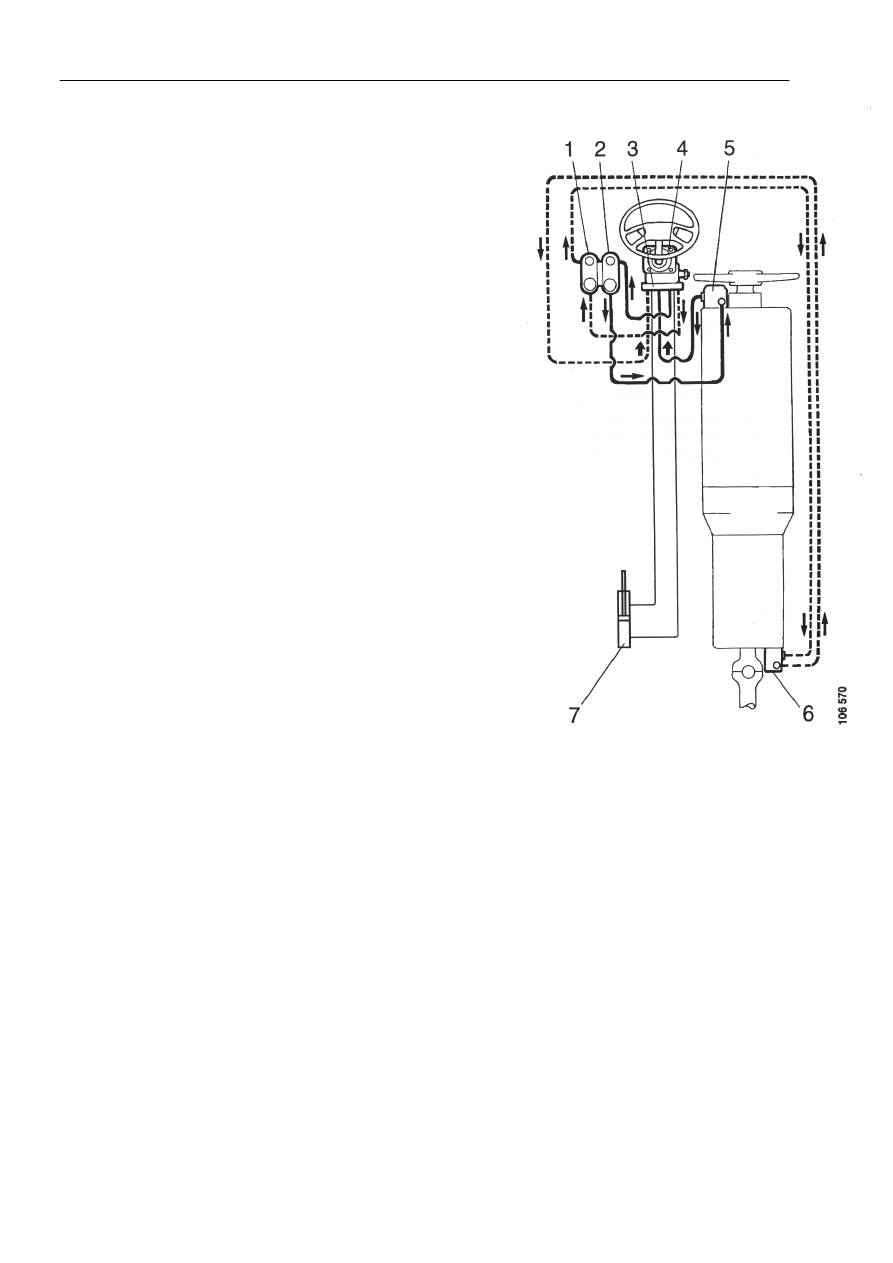

Контурный поток


В обоих контурах сходное течение жидкости.
1.  Гидравлический насос забирает жидкость из бачка

и снабжает ею рулевой механизм.

2.  Жидкость проходит датчик в двухконтурном

клапане рулевого механизма, который подключен
к сигнальной лампочке на приборной панели.

3.  Двухконтурный клапан направляет жидкость в

рулевой механизм. Контур 2 обладает меньшей
емкостью и величиной потока по сравнению с
контуром 1. Вот почему поток к силовому
цилиндру на заднем переднем мосту (если
автомобиль его имеет) перекрыт, когда цилиндр 2
подсоединен.

4.  Из рулевого механизма жидкость возвращается в

бачок.
















1  Бачок для жидкости, контур 1
2  Бачок для жидкости, контур 2
3  Двухконтурный клапан
4  Рулевой механизм
5  Гидравлический насос, контур 1
6  Гидравлические насосы, контур 2
7  Силовой цилиндр (модели с системами

гидроусиления руля более чем на одном
мосту)

Техническое обслуживание и ремонт



13:02-07

Рулевые механизмы


Общие сведения

Основой двухконтурным рулевым механизмам TAS
86 и TAS 87 послужил рулевой механизм  TAS 85.
Различие между ними и TAS 85 в том, что в верхней
части корпуса рулевого механизма находится
двухконтурный клапан.
Описание функционирования рулевого механизма (за
исключением двухконтурного клапана) см. в
описании механизма TAS 85, группа 13.

Двухконтурный клапан

Роль двухконтурного клапана заключается в
автоматическом подсоединении контура с приводом
от колес (контур 2), когда давление в контуре с
приводом от двигателя (контур 1) падает.
Он основан на чувствительном к давлению плунжеру
клапана, который перемещается в рабочее
положение, когда в контуре 1 начинает повышаться
давление.
Если давление в контуре 1 падает до необычно
низкого уровня, плунжер движется и открывает
канал, впускающий поток из контура 2, чтобы он мог
увеличить уменьшившийся поток в контуре 1. На
автомобилях с двумя передними мостами гидравлика,
приводящая в действие силовые цилиндры заднего
моста, отсоединяется, когда подсоединяется цилиндр
2. Переключение производится вторым плунжером
клапана в двухконтурном клапане.

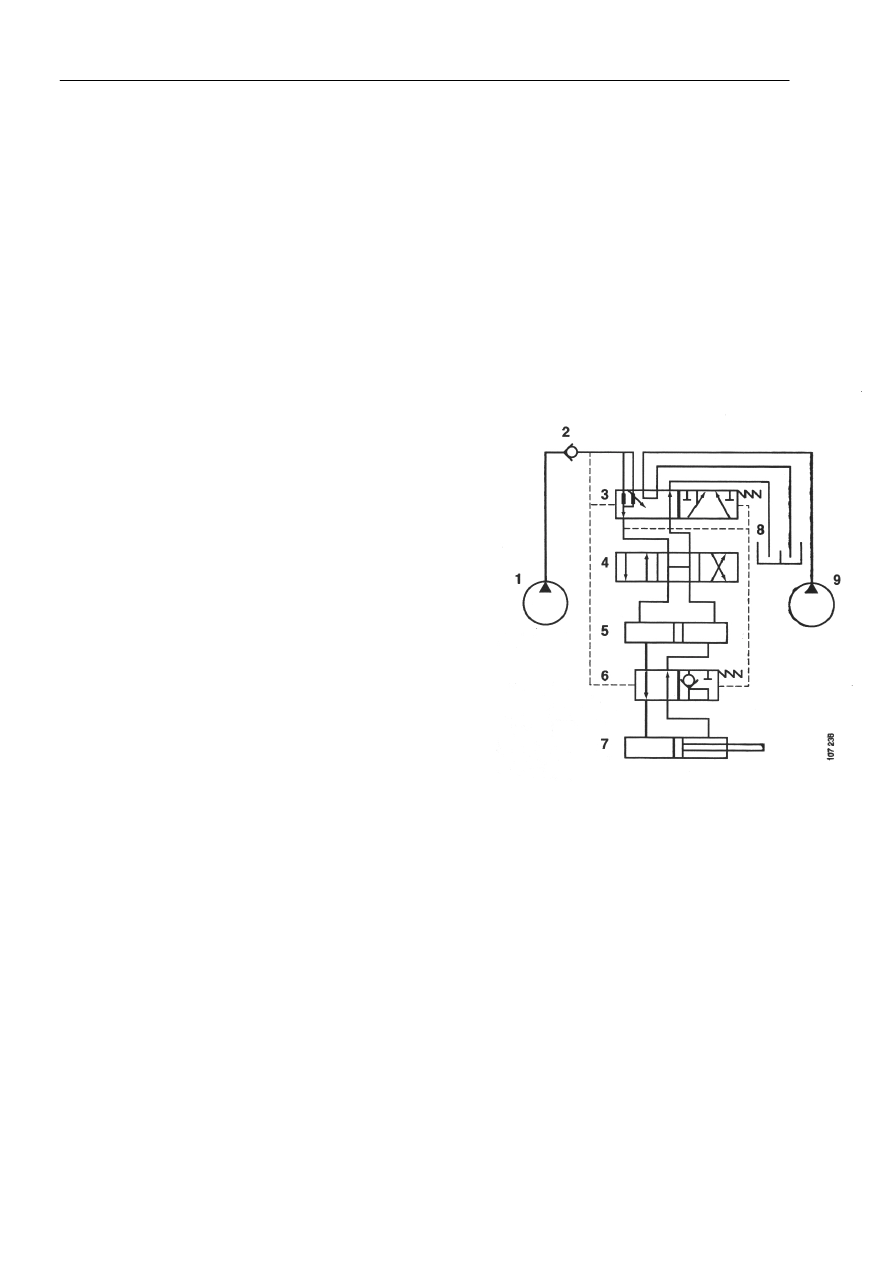

Схема гидравлики для двухконтурного

рулевого механизма.

1  Гидравлический насос, контур 1
2  Контрольный клапан
3  Плунжер клапана
4  Кожух клапана в рулевом механизме
5  Поршень рулевого механизма
6  Плунжер клапана для закрытия силового

цилиндра (только TAS 87)

7  Силовой цилиндр  (только TAS 87)
8  Бачок для жидкости
9  Гидравлический насос, контур 2

Техническое обслуживание и ремонт



13:02-07

TAS 86


Для автомобилей с двухконтурным рулевым управлением, но без силовых
цилиндров.

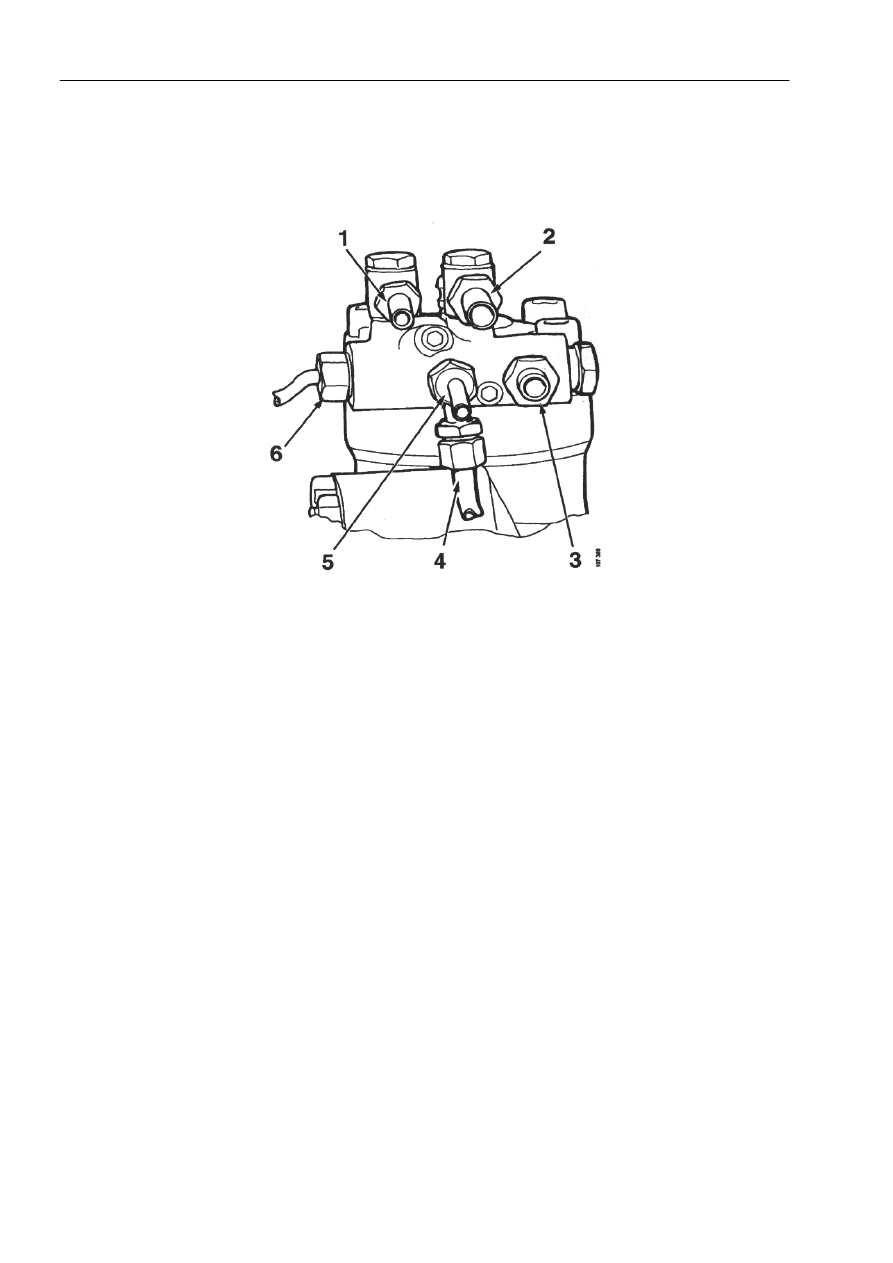

Гидравлические соединения, TAS 86.

1  От насоса контура 1
2  К бачку для жидкости контура 2
3  К бачку для жидкости контура 1
4  От насоса контура 2
5  Датчик потока, контур 2
6  Датчик положения для контура 1
