Сборка



13:01-03

11

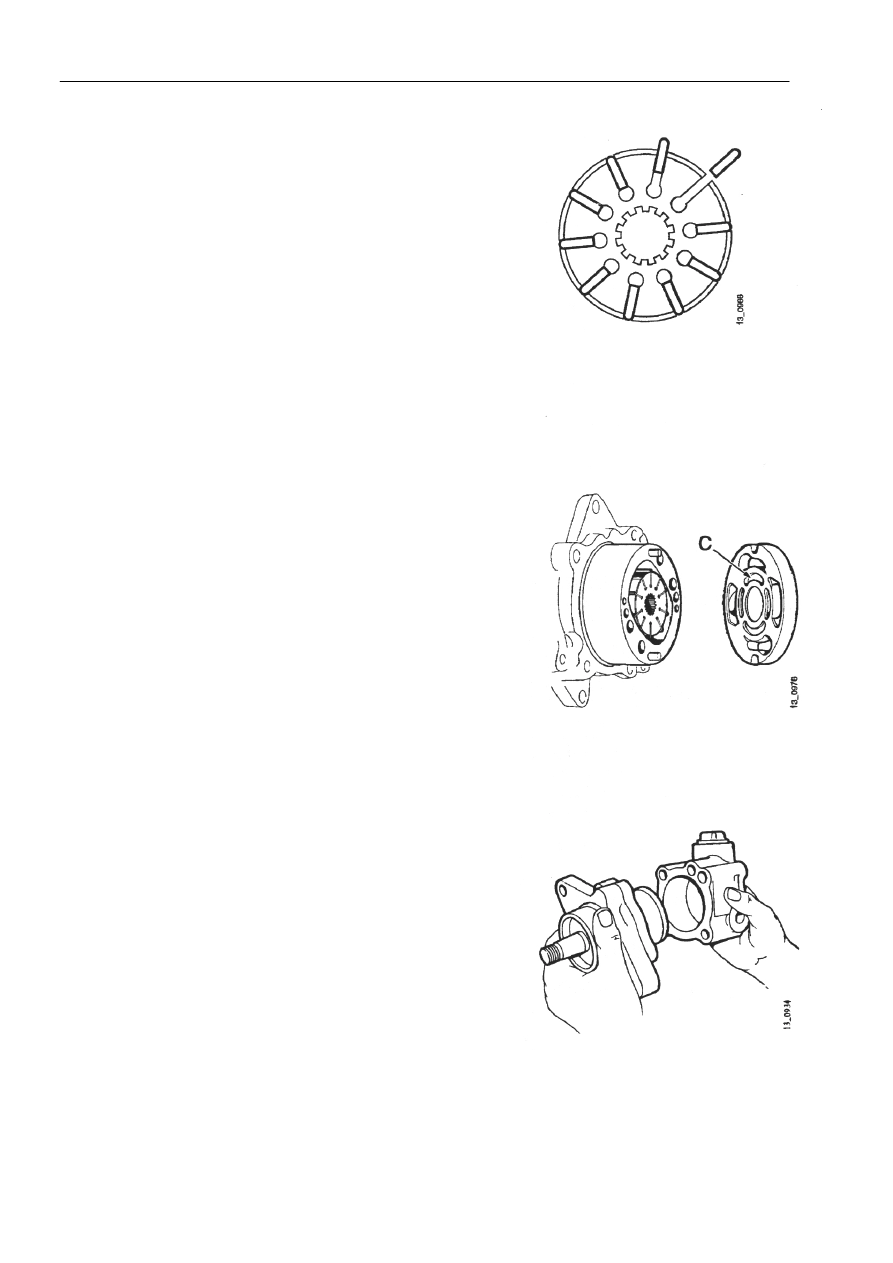

10  Установите ротор 12 конической стороной к

фланцу. Убедитесь, что закругленной стороной
лопасти 13 повернуты наружу.


11  Установите внутренний нажимной диск 10

масляной канавкой С к кожуху ротора.














12  Установите новые уплотнительные кольца 4 и

опорное кольцо 5 для трубок с жидкостью в кожухе
насоса.













13  Соедините кожух и концевой диск. Убедитесь, что

масляные канавки и уплотнительные кольца
находятся на одной линии. Установите четыре
болта 2 и затяните до 45 Нм.

Сборка



13:01-03

12

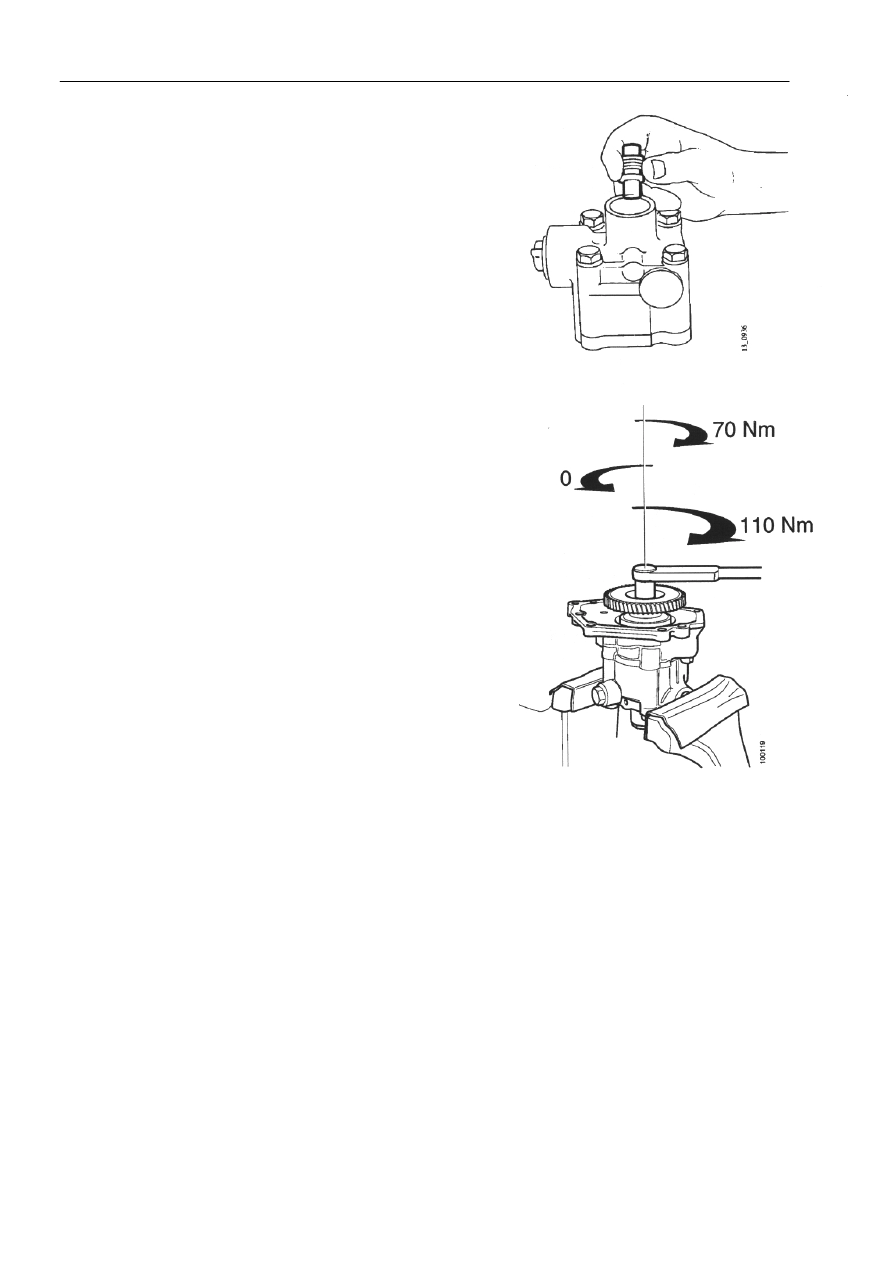

14  Замените уплотнительное кольцо 7 в шестигранной

пробке. Установите вставку клапана и пружину и
затяните пробку до 50 Нм.


Обратите внимание. Поворачивайте регулирующий
клапан 9, как показано на рисунке.

Внимание: Перед установкой торцы вала и механизма
должны быть полностью очищены от жидкости и
смазки.

15  Установите механизм 26  и винт на гайку 27 в

следующем порядке:

Затяните гайку до 70 Нм.
Открутите ее.
Окончательно затяните гайку до 110 Нм.

16  После сборки проверьте давление и поток, как

описано в Группе 13, Диагностика неисправностей,
система рулевого управления.


Сборка

Обратите внимание. Работа насоса и системы
рулевого управления  важна  для безопасности
дорожного движения грузовика. При работе как с
насосом, так и с системой рулевого управления
соблюдайте предельную чистоту. См. стр. 2.
1

Подключите насос рулевого управления к
двигателю.

2

Прикрутите два масляных шланга к насосу
рулевого управления.

3

Залейте жидкость в систему рулевого управления.

4

Опустите кабину в положение  движения, как
указано в Группе 5.



1 710 289

 13:02-07

Выпуск 1

ru

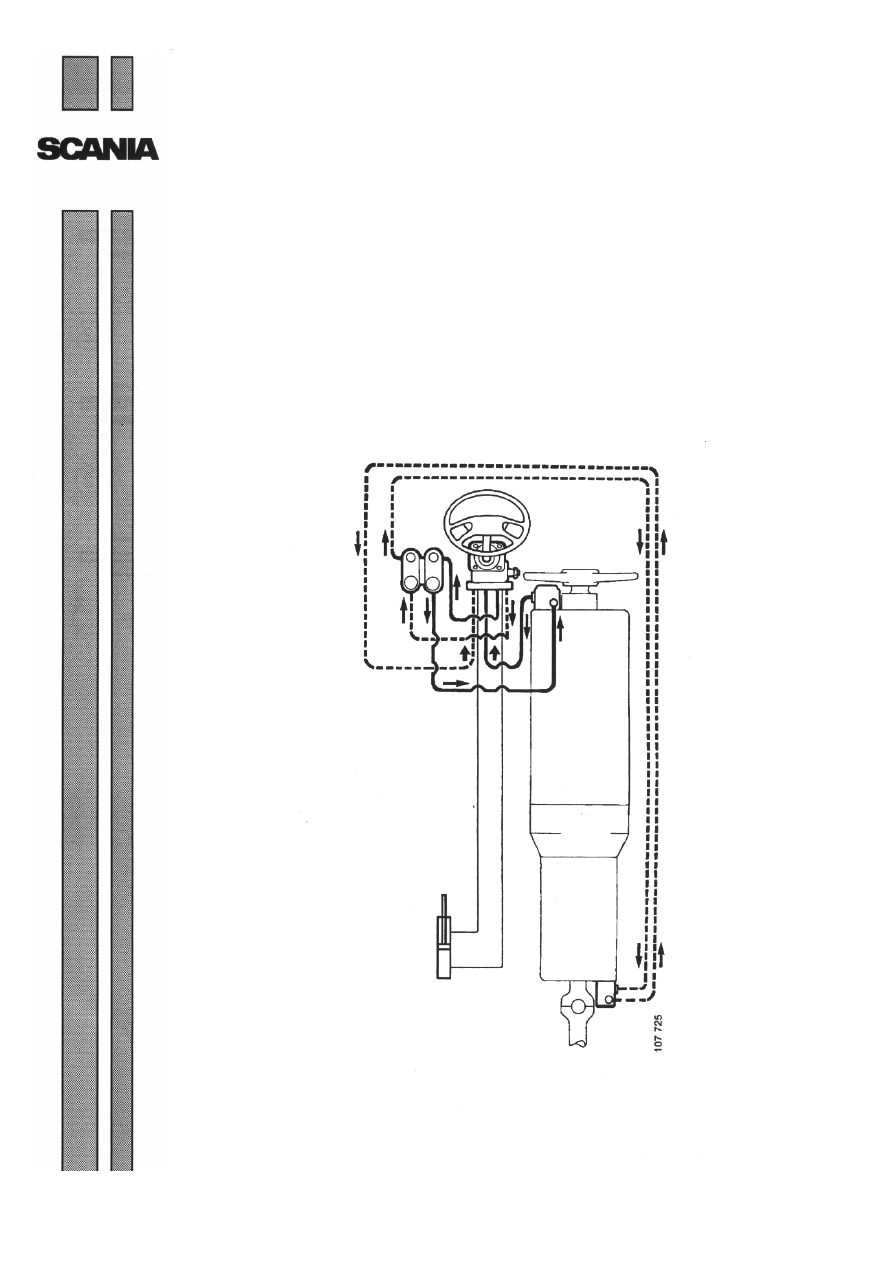

Двухконтурное управление



с рулевыми механизмами TAS 86 и TAS 87



Техническое обслуживание и ремонт























Содержание



13:02-07

2

Содержание


Техническое обслуживание и ремонт
Общие сведения 3
Контурный поток  4
Рулевые механизмы 5
Гидравлические насосы 8
Система безопасности 9

Техническое обслуживание и ремонт
Подготовка перед измерениями 11
Измерение максимального давления в контуре 2 14
Измерение потока в контуре 2 16
Проверка датчика потока для контура 2 16
Проверка датчика положения для контура 1 16
Диагностика неисправностей 19
Ремонт гидравлического насоса для контура 2 20
Ремонт рулевого механизма 24

Спецификации 26

Прим.: рулевой механизм – гидроусилитель руля
