Рулевое управление грузовиков Scania. Руководство - часть 24

Описание работы



13:01-03

3

Описание работы


Общие сведения

Насос кулисного типа. Он подает постоянный поток
жидкости на всех скоростях двигателя выше
критической.

Насос выпускается в двух вариантах: 16 л/мин и   20
л/мин при скоростях выше 1000 об/мин.

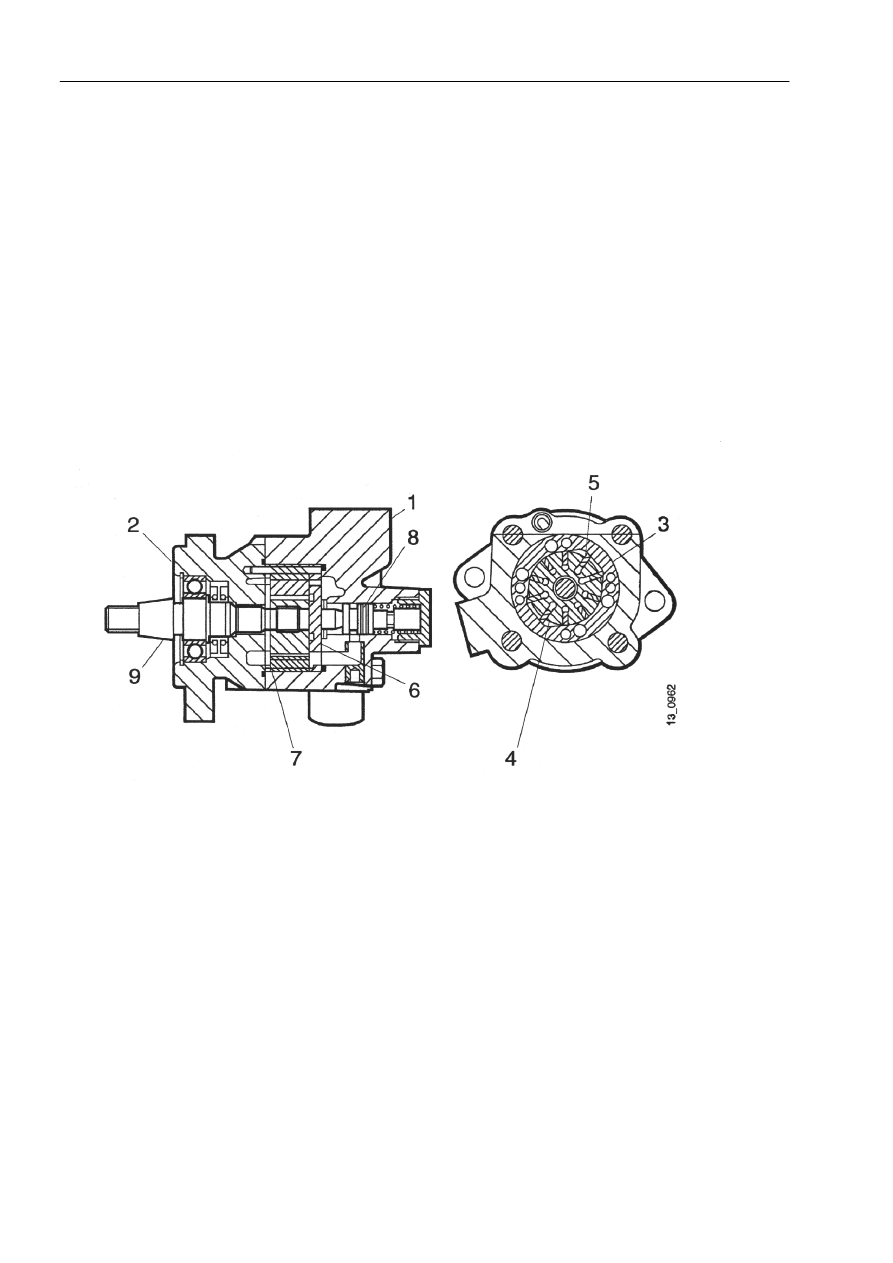

1 Кожух
2 Концевой диск
3 Кожух ротора
4 Ротор

5 Лопасти
6 Нажимной диск
7 Диск (компенсации)
износа

8 Блок клапанов
9 Карданный вал




Основные элементы насоса

Принцип действия



13:01-03

4

Принцип  действия


Вал, который приводится в движение зубчатым колесом двигателя, поворачивает ротор в кожухе
ротора. При повороте ротора, лопасти выталкиваются центробежной силой и располагаются по
эллиптической поверхности внутри кожуха ротора. Круговое движение ротора и движение
лопастей увеличивает объем камеры между лопастями, когда они проходят входное отверстие.
Давление снижается, и жидкость под атмосферным давлением поступает в кожух ротора.
Поступившая жидкость захватывается лопастями и движется через расширительный бачок. При
подходе жидкости к выходному отверстию диаметр кожуха ротора уменьшается, и жидкость
выталкивается через выходное отверстие. Чтобы обеспечить наибольшую изоляцию между
лопастями и кожухом ротора, за лопастями нанесена смазка.

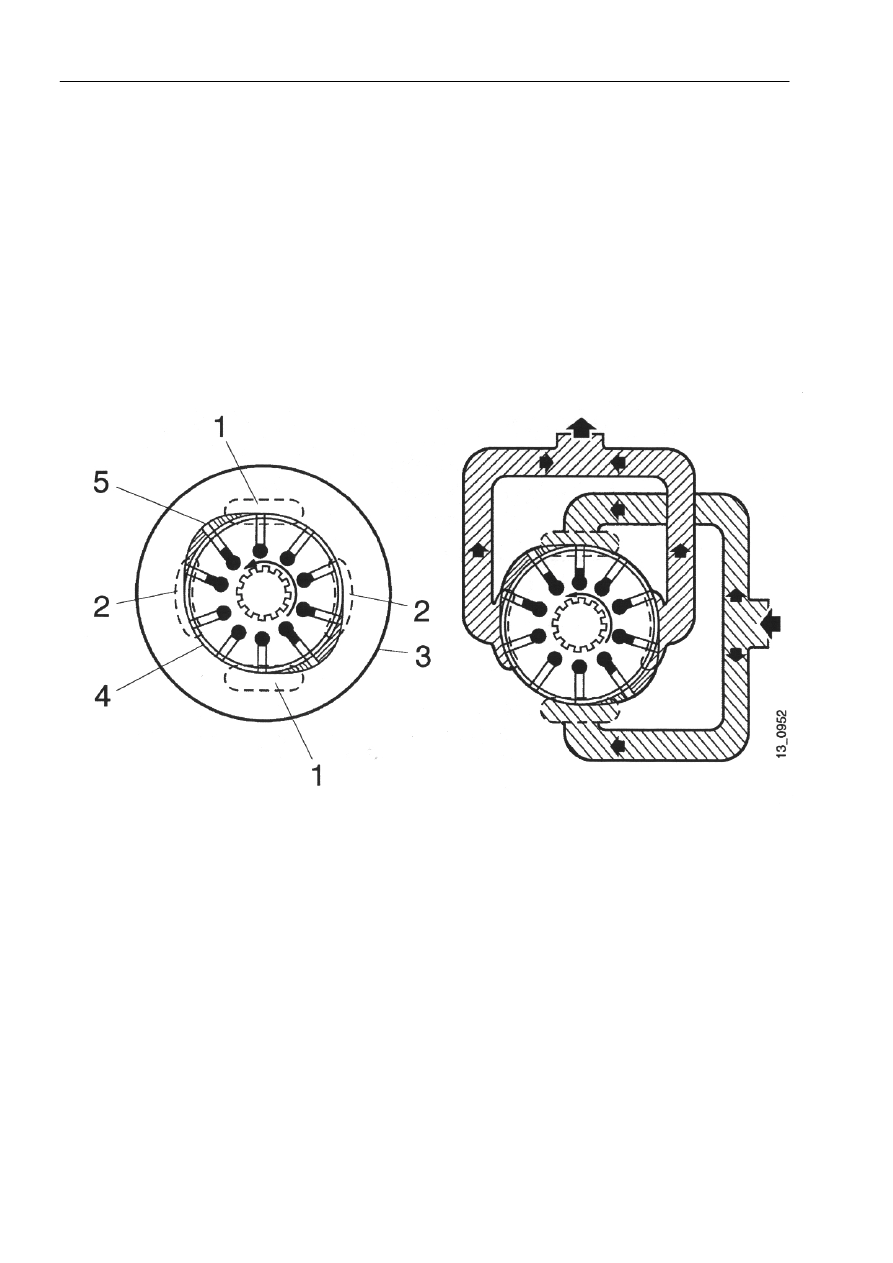

1

Впускное отверстие

2

Отводное отверстие

3

Кожух ротора

4

Ротор

5

Лопасть

Принцип работы насоса

Клапан ограничения давления



13:01-03

5

Клапан ограничения давления

Насос имеет встроенный клапан ограничения давления,
который ограничивает поток жидкости. Когда поток
превышает установленную величину, излишняя
жидкость поступает назад к впускному отверстию
насоса по обходному контуру.

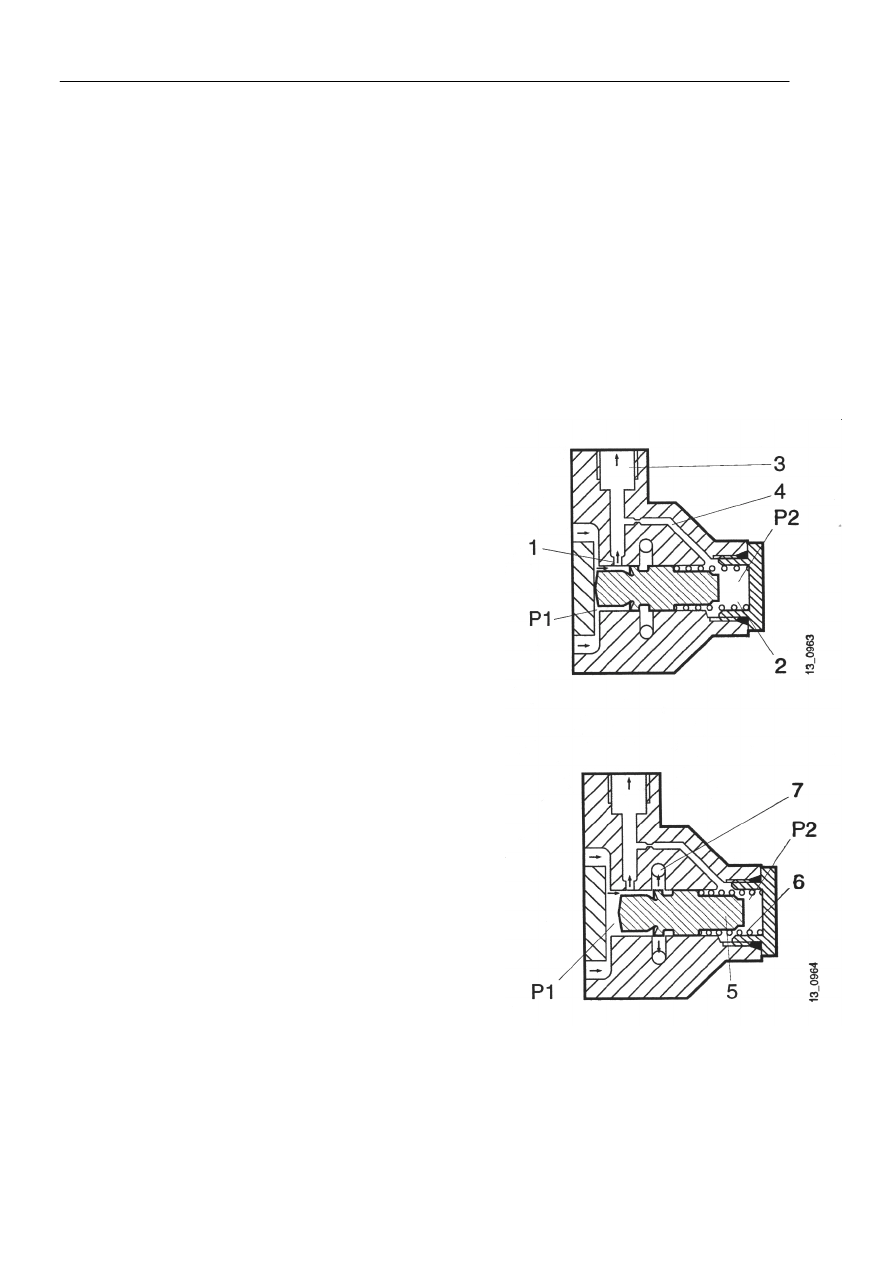

Низкое давление образуется в районе ограничителя 1,
по которому проходит общий поток, идущий через
насос. Это происходит лишь на низких скоростях
насоса. Большая пружинная камера 2 соединяется с
напорным каналом 3 через канал 4. Давление жидкости
и давление пружины в камере противопоставляется
давлению жидкости от толкателя клапана со стороны
насоса, и клапан удерживается закрытым.








При достижении максимального потока, давление (Р1-
Р2) противодействует усилию пружины 6. Тогда
продвигается толкатель 5, открывая проход 7,
соединенный с впускным отверстием. Тогда
дополнительное масло возвращается к впускному
отверстию.

Описание работ по техническому обслуживанию



13:01-03

6

Описание работ по техническому обслуживанию

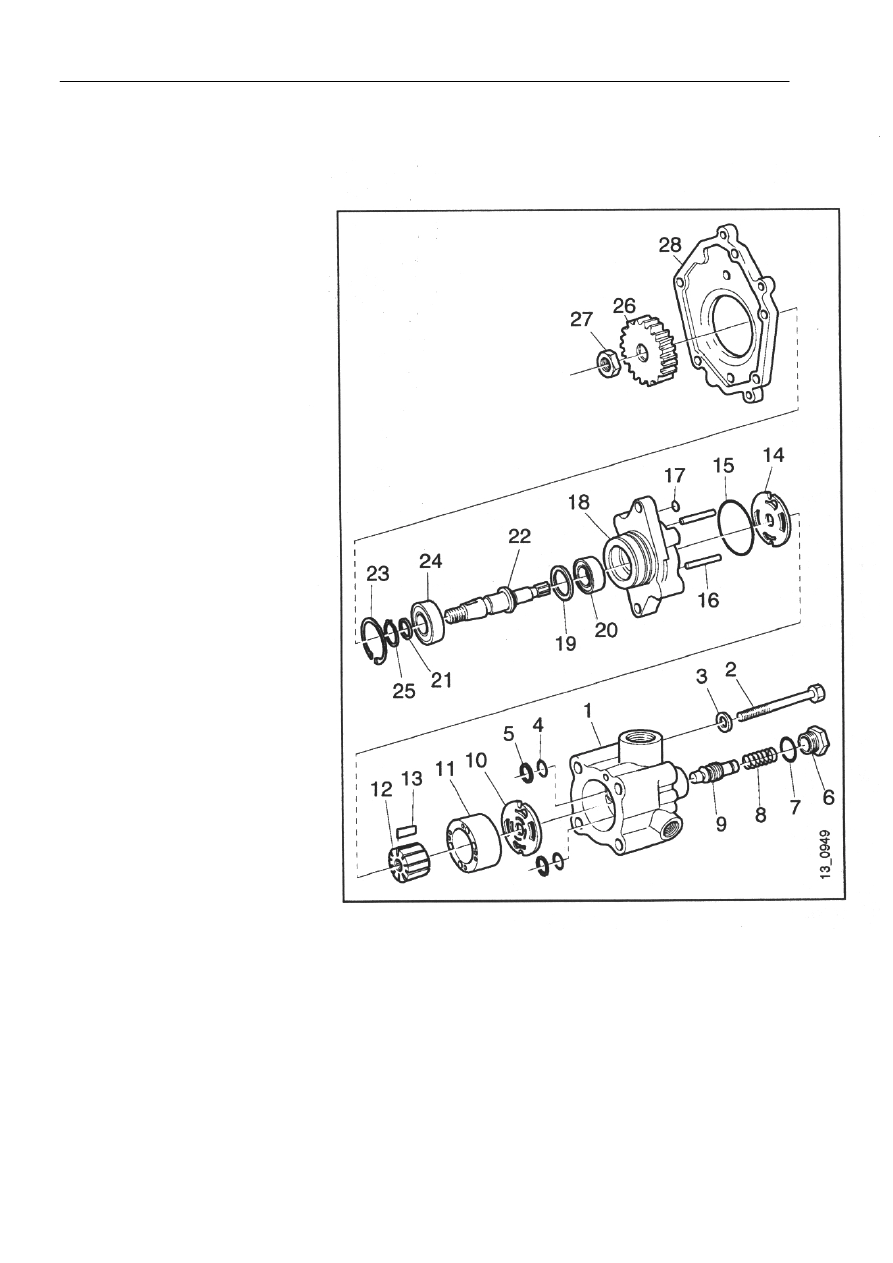

1 Кожух насоса
2 Болт, 4 шт.
3 Шайба, 4 шт.
4 Уплотнительное кольцо, 2 шт.
5 Опорное кольцо, 2 шт.
6 Пробка
7 Уплотнитель
8 Компрессионная пружина
9 Регулирующий клапан
10 Нажимной диск
11 Кожух ротора
12 Ротор
13 Лопасти
14 Диск компенсации износа
15 Уплотнительное кольцо
16 Направляющий штифт, 2 шт.
17 Уплотнительное кольцо
18 Концевой диск
19 Шагомер
20 Прокладка
21 Шайба
22 Вал
23 Стопорное кольцо
24 Подшипник
25 Стопорное кольцо
26 Шестерня
27 Гайка
28 Стопорный диск
