Рулевое управление грузовиков Scania. Руководство - часть 20





Замена кожуха подшипника



13:01-02

11

Замена кожуха подшипника

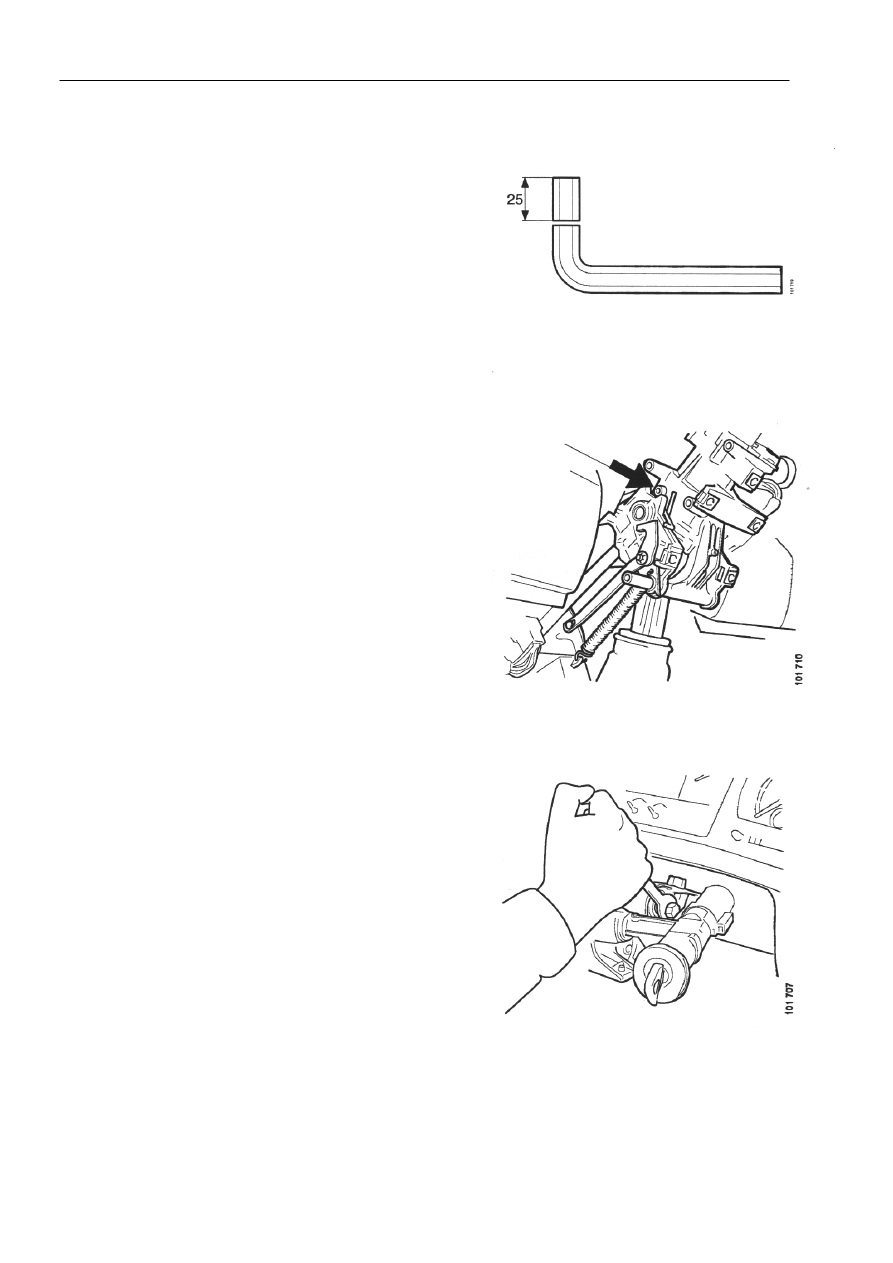

Демонтаж


1  Выполните пункты 1-9 на страницах 5-6.
2  Отпилите около 25 мм от 12 мм шестигранного

внутреннего ключа (вставляемого в углубление),
как показано на рис.










3  Удалите болты с углублением под шестигранный

ключ, по одному с каждой стороны,
ограничивающие наклон.














4  Немного ослабьте винт левого сочленения. Удалите

правый винт, используя внутренний шестигранный
ключ. Затем снимите левый винт.

5  Снимите с кронштейна кожух подшипника и

балансные пружины.

Замена кожуха подшипника



13:01-02

12

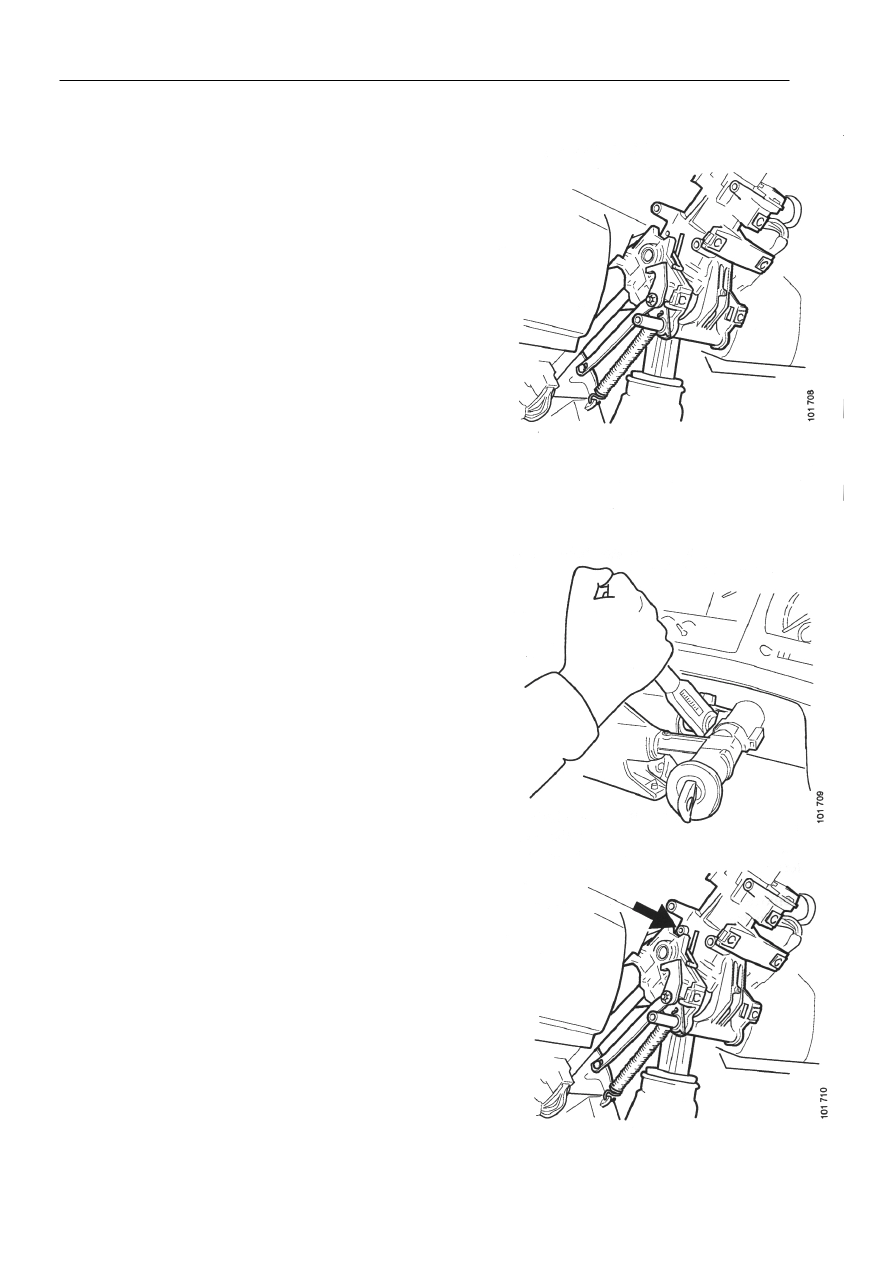

Установка


1  Нанесите тонкий слой густой смазки в посадочные

места подшипников для соединительных винтов.

2  Установите балансные пружины в кожух

подшипников.

3  Установите кожух подшипников.
4  Установите новые болты осевого сочленения.

Начните, полностью затянув левый винт. Затем
вставьте винт правого соединения.













5  Шарнирные винты нужно затянуть до 40  5 Нм.

Используйте открытый ключ, штифт под
внутренний шестигранный ключ и ключ с
контролируемым моментом.













6  Наклоните кожух подшипника назад и установите

болты с шестигранными углублениями, чтобы
ограничить ход. Затягивающий момент 20 Нм.

Замена кожуха подшипника



13:01-02

13

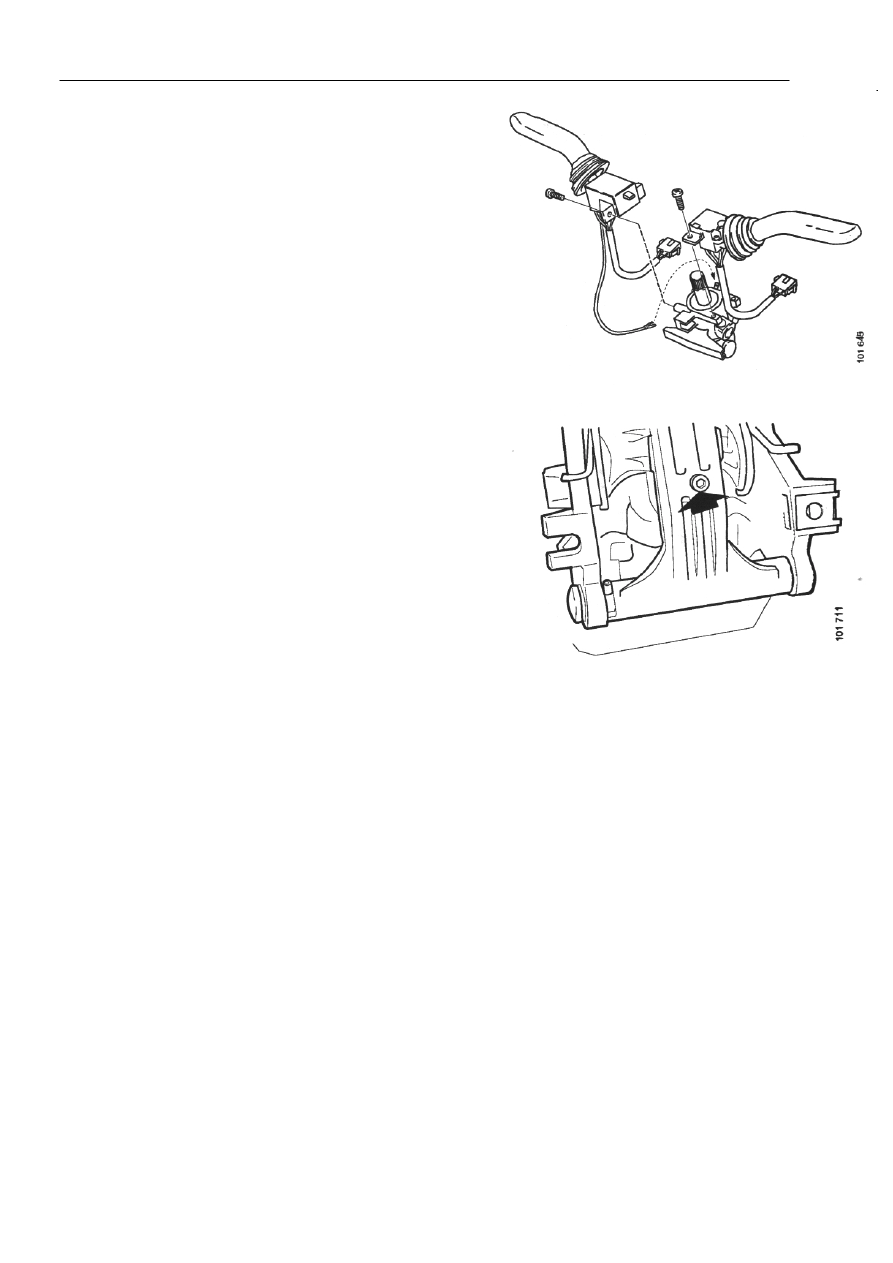

7  Установите рычажок указателя поворота и

переключатель в кольцо гудка. Подсоедините
разъемы к выключателю стартера и рычажка щетки
ветрового стекла. Используйте новые винты и
затяните их до 5 Нм.

8  Установите рулевое колесо. Затяните болт в центре

рулевого колеса до 70 Нм.

9  Установите крышку гудка в центре рулевого колеса.







10  Ослабьте на пару оборотов винт, крепящий

зубчатый сегмент к упору.







11  Отклоните назад рулевое колесо и подвиньте

собачку вперед к зубчатому сегменту. Когда
зубчатый сегмент полностью зацепится, затяните
винт до 5 +/- 0,25 Нм.

12  Установите пружину между собачкой и рукояткой.
13  Проверьте, что зубчатый сегмент для наклона

рулевого колеса запирается в пяти положениях.

14  Поставьте защитные крышки вокруг рулевой

колонки.

15  Установите рычаг для регулировки рулевого колеса.

Замена кронштейна рулевого колеса



13:01-02

15

Замена кронштейна рулевого колеса



Демонтаж


Демонтируйте рулевую колонку. См. пункты 1-12 под
заголовком "Замена рулевой колонки".

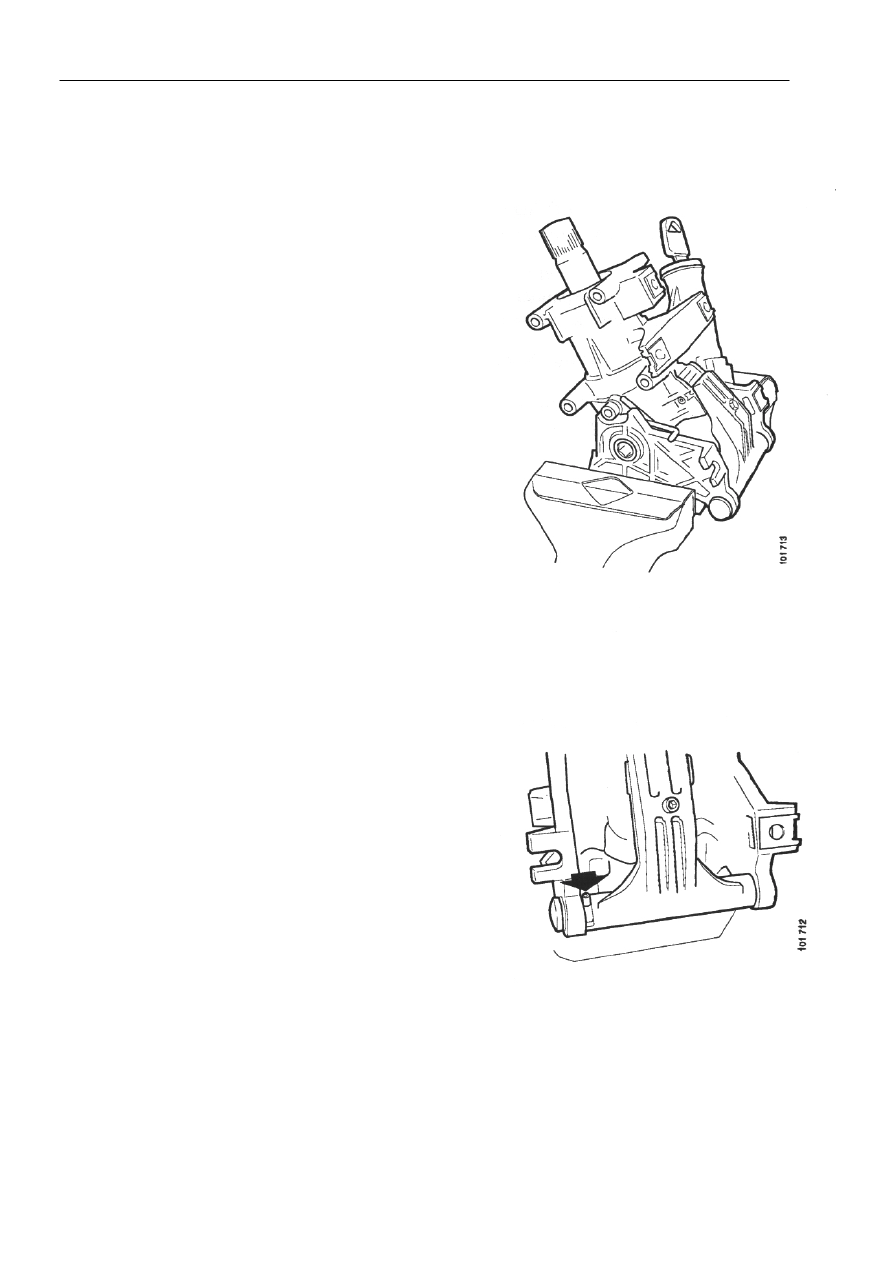

Разборка


1  Зажмите рулевую колонку в тисках.







2  Удалите болты с шестигранным углублением,

ограничивающие наклон.

3  Удалите соединительные винты.











4  Снимите кожух подшипников и балансные

пружины с кронштейна.

5  Легкими ударами выбейте штифт пружины и

снимите  упор.
