Рулевое управление грузовиков Scania. Руководство - часть 19

Замена рулевой колонки



13:01-02

6

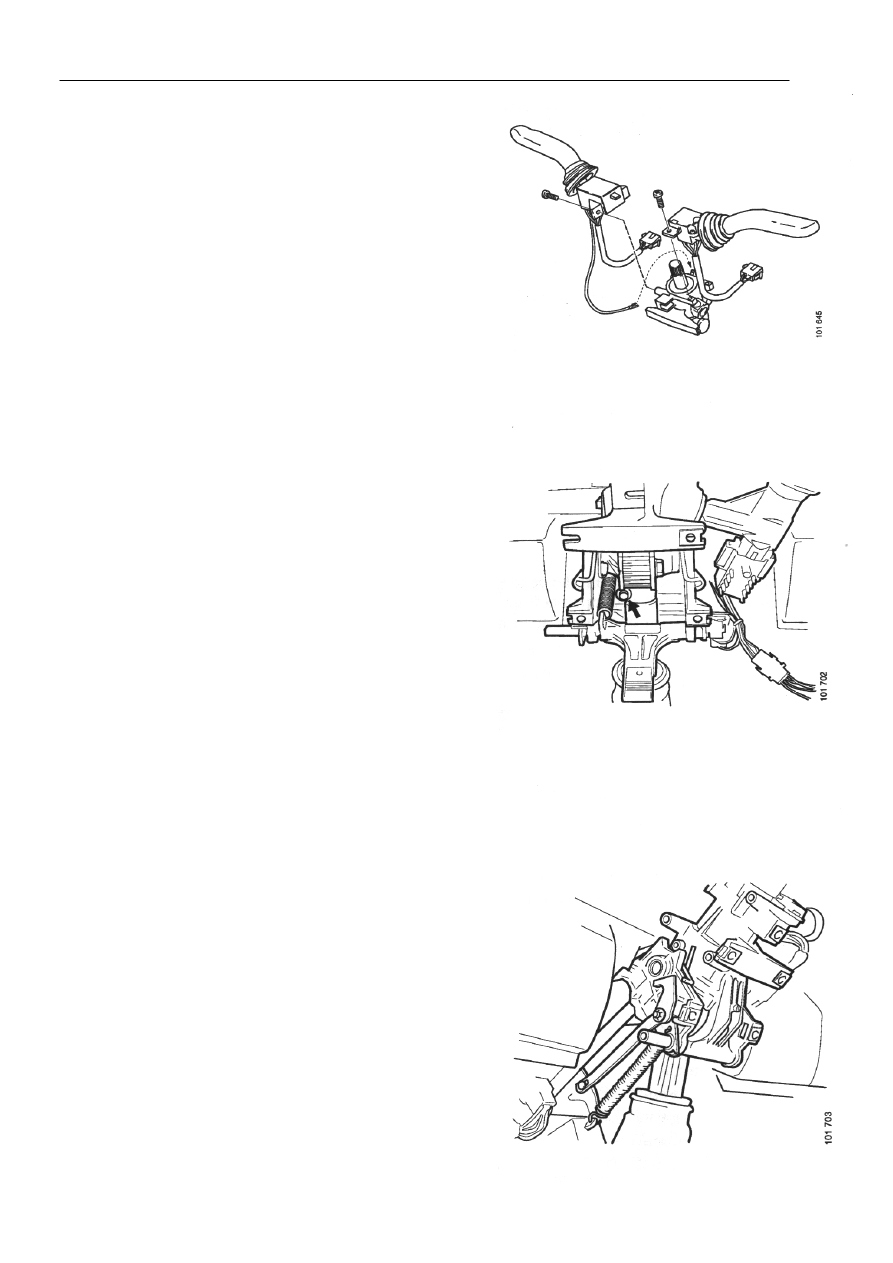

6  Снимите рычажок и переключатель указателей

поворота с кольца гудка.


















7  Удалите пружину с управления наклоном рулевого

колеса.

8  Сдвиньте вверх и назад упор для наклона рулевого

колеса.

9  Удалите винт верхнего сочленения. Разберите

сочленение, потянув вниз ось рулевого колеса.
















10  Установите на место пружину и до конца сожмите

рулевую колонку.

Замена рулевой колонки



13:01-02

7

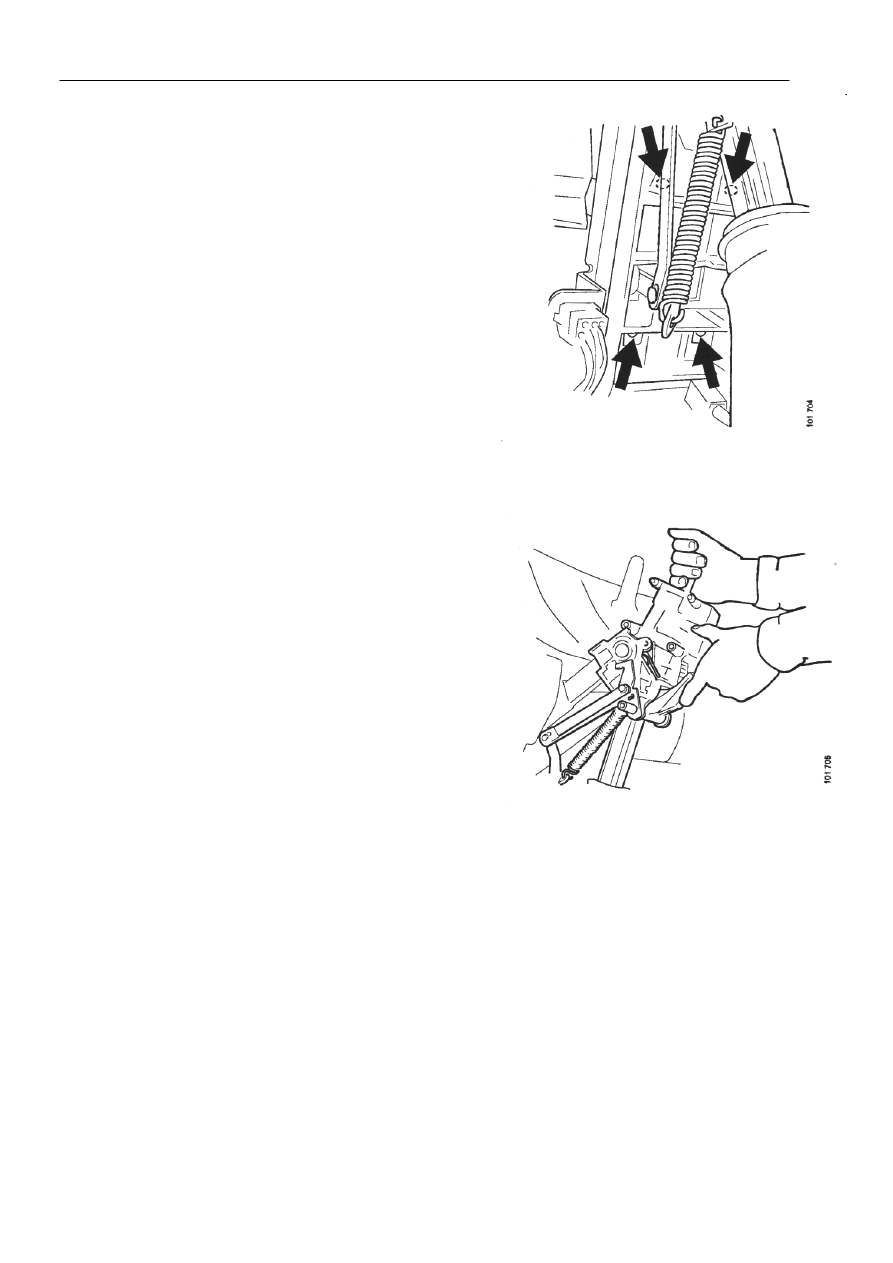

11  Удалите четыре болта, крепящих рулевую колонку.

К ним можно добраться снизу, когда рулевая
колонка уплотнена.





















12  Снимите рулевую колонку с кронштейна.

Установка рулевой колонки



13:01-02

8

Установка


Примечание: Пружина для управления наклоном
должна находиться на месте, и рулевая колонка должна
быть сжата.
1  Закрепите рулевую колонку снизу сквозь

кронштейн четырьмя болтами.

2  Удалите пружину с регулятора наклона.











3  Установите рулевую ось в верхнее сочленение в

рулевой колонке. Отметка на оси рулевого колеса
должна находиться в центре перегородки
сочленения.

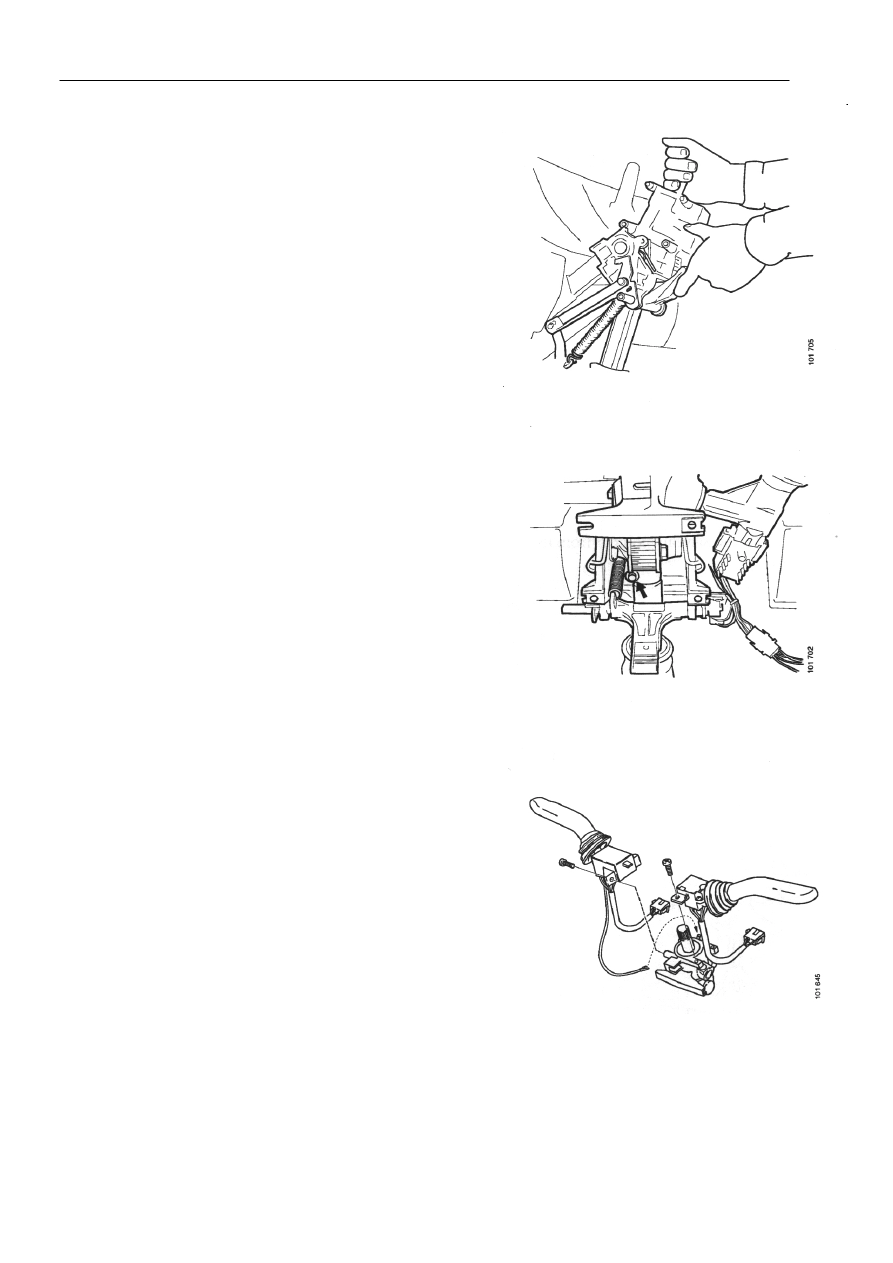

4  Используйте новый болт и затяните его с моментом

39 Нм.










5  Поверните вниз упор наклона рулевого колеса,

чтобы он зацепился с сегментом зубчатой передачи.
Установите пружину в механизм упора.

6  Установите рычажок указателя поворота и

переключатель в кольце гудка. Подсоедините
разъемы выключателя стартера и рычажка щетки
ветрового стекла, используя новые винты и
затягивая их до 5 Нм.

Установка рулевой колонки



13:01-02

9

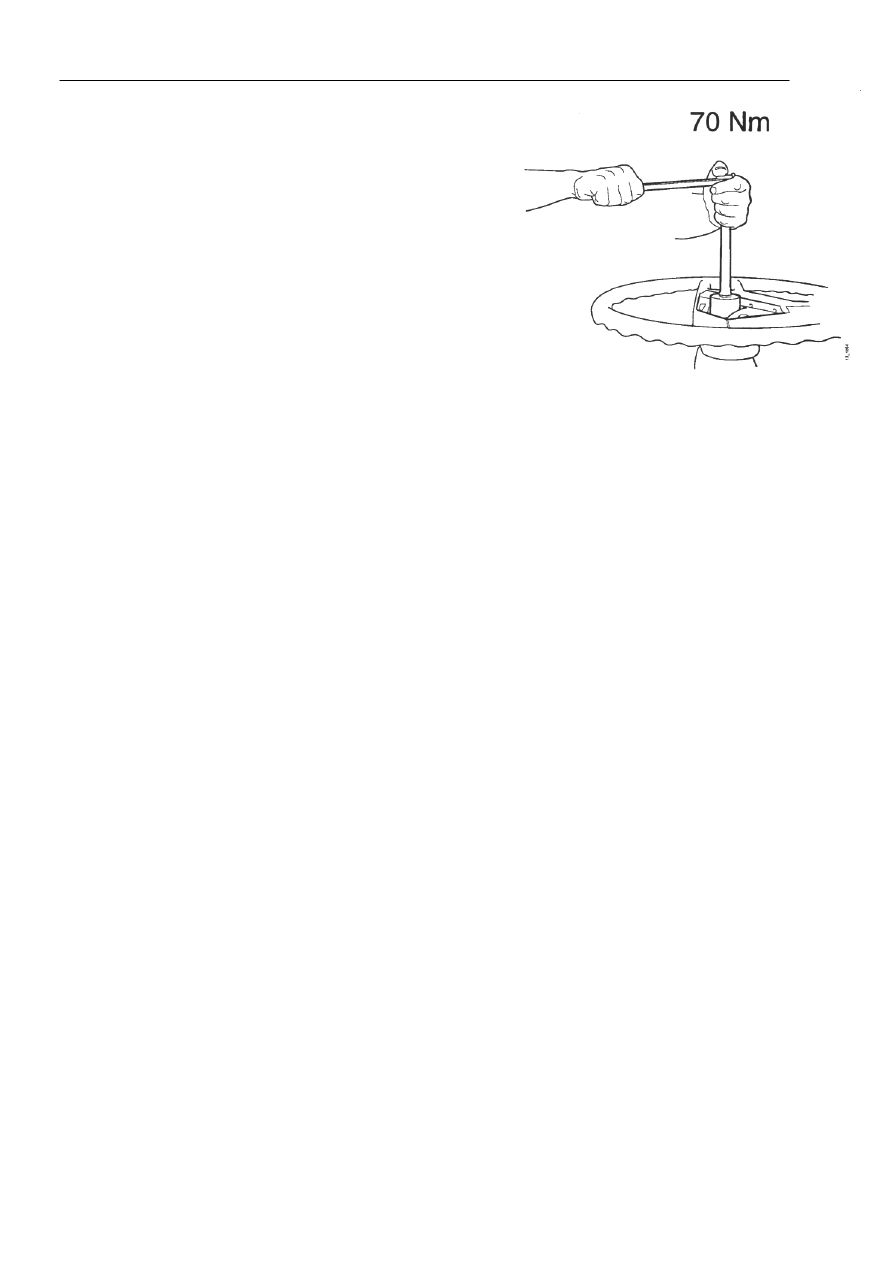

7  Установите колеса в положение прямо вперед и

установите рулевое колесо. Используйте новый
винт и затяните его в центре рулевого колеса до 70
Нм.

8  Установите крышку гудка в центре рулевого колеса.
9  Установите защитную крышку вокруг рулевой

колонки и под передней панелью. Установите рычаг
для регулировки рулевого колеса.
