Рулевое управление грузовиков Scania. Руководство - часть 17

Техническое обслуживание и ремонт



13:01-01

5

Техническое обслуживание и ремонт

Общие сведения
При ремонте передних мостов (подшипников больших
пальцев, ступиц и штанг) и системы подвески, см.
описание технического обслуживания в группах 7 и 12.
При проверке и установке углов колес, положения
вперед и прочее, см. группу 9.







Удаление пальца шарового шарнира

Замена подшипника во вспомогательном рычаге
направления и промежуточном рычаге
1  Пометьте положения на вспомогательном

направляющем рычаге  и промежуточном рычаге
рулевого механизма перед их разборкой. Рычаги
должны смотреть в одном направлении, когда снова
будете их устанавливать.

2  Удалите шплинты и высокие гайки.
3  Вспомогательный направляющий рычаг:

удалите пальцы шарового шарнира, используя
съемник 98 724 (не используйте гайковерт).

Промежуточный рычаг: удалите сквозные винты в
поперечных тягах.
4  Снимите защитный колпак, контргайку, прокладку

и конусное (V-образное) кольцо-сальник на
подшипнике рычага направления. Снимите рычаг
или рычаги.

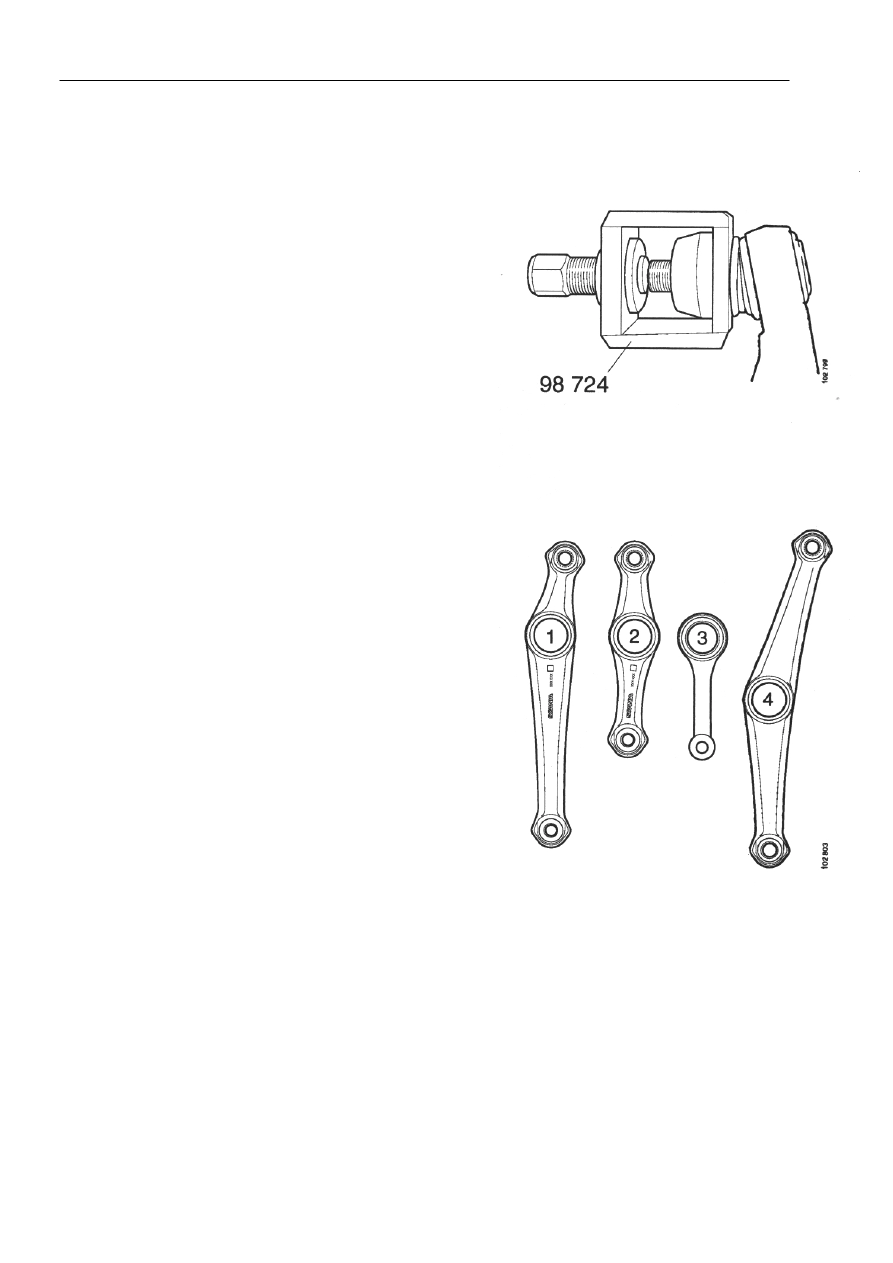

Направляющий рычаг

1  Вспомогательный направляющий

рычаг (передний правосторонний
привод)

2  Вспомогательный направляющий

рычаг (передний левосторонний
привод)

3  Промежуточный рычаг рулевого

управления

4  Вспомогательный направляющий

рычаг (задний)

Техническое обслуживание и ремонт



13:01-01

6

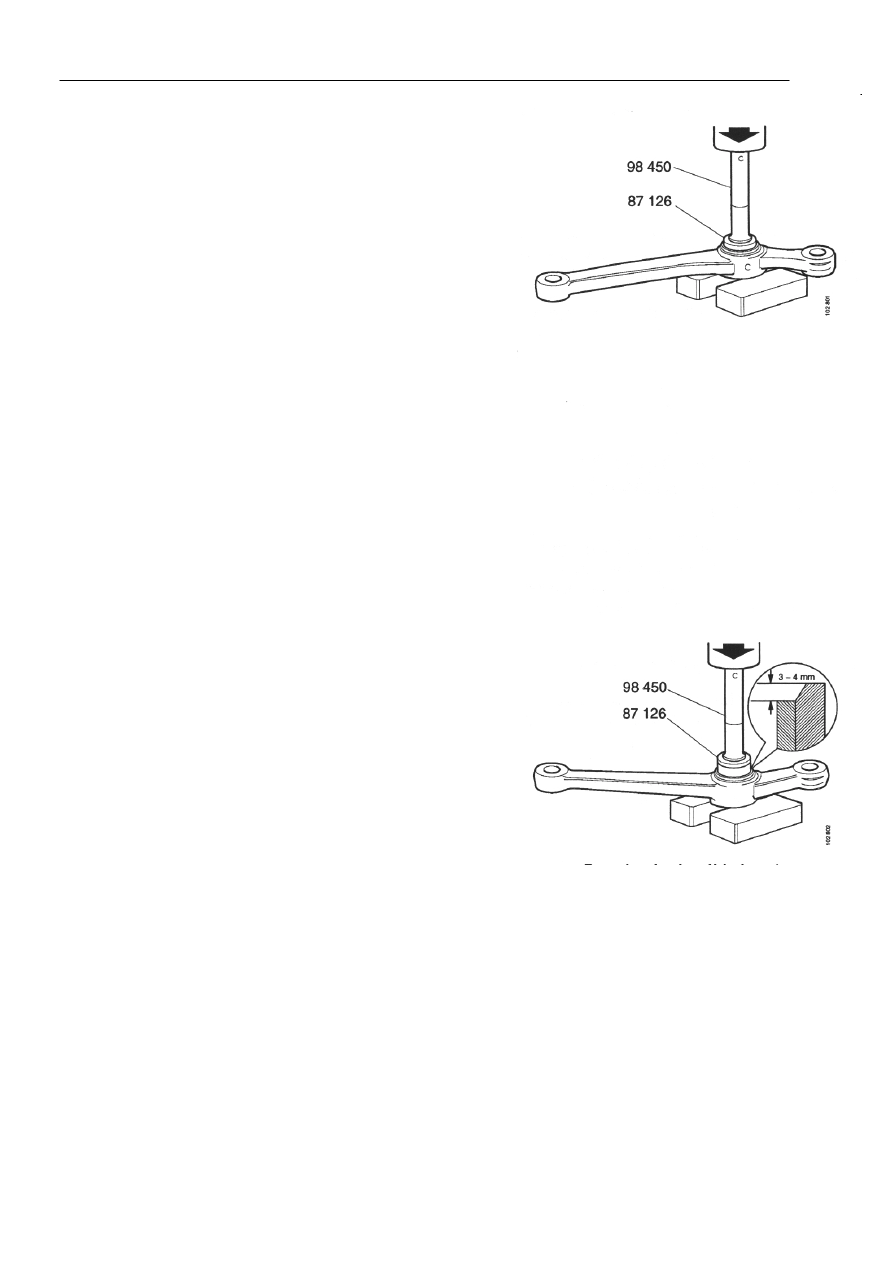

5  Выдавите прессом ползун \подшипник скольжения\,

используя пробойники 87 126 и 98 450.












Выдавливание ползуна в прессе









6  Очистите опорную поверхность подшипника внутри

рычага или рычагов. Запрессуйте новый ползун на
место с обеих сторон. Начните с запрессовки
ползуна на место с помощью пластины, а затем
продолжите запрессовывать, используя  пробойники
87 126 и 98 450, пока они не дойдут до края фаски.

7  Поставьте уплотнительное кольцо, прокладку и

новое конусное кольцо на опорную цапфу.










Запрессовка ползуна

Техническое обслуживание и ремонт



13:01-01

7

8  Поверните рычаг в надлежащее положение (до

метки, упомянутой в пункте 1). Установите его на
опорную цапфу, которая должна быть тщательно
очищена.

9  Установите новое конусное уплотнение, сальник и

уплотнительное кольцо. Затяните контргайку до 20
Нм и установите защитный колпачок.

10  Смажьте подшипник через пресс-масленку.
11  Установите шаровой шарнир (вспомогательный

направляющий рычаг) и сквозной винт
(промежуточный рычаг) и закрепите их. Затяните
гайки до 250 Нм, а потом до ближайшего отверстия
для контровки. Законтрите новыми шплинтами.

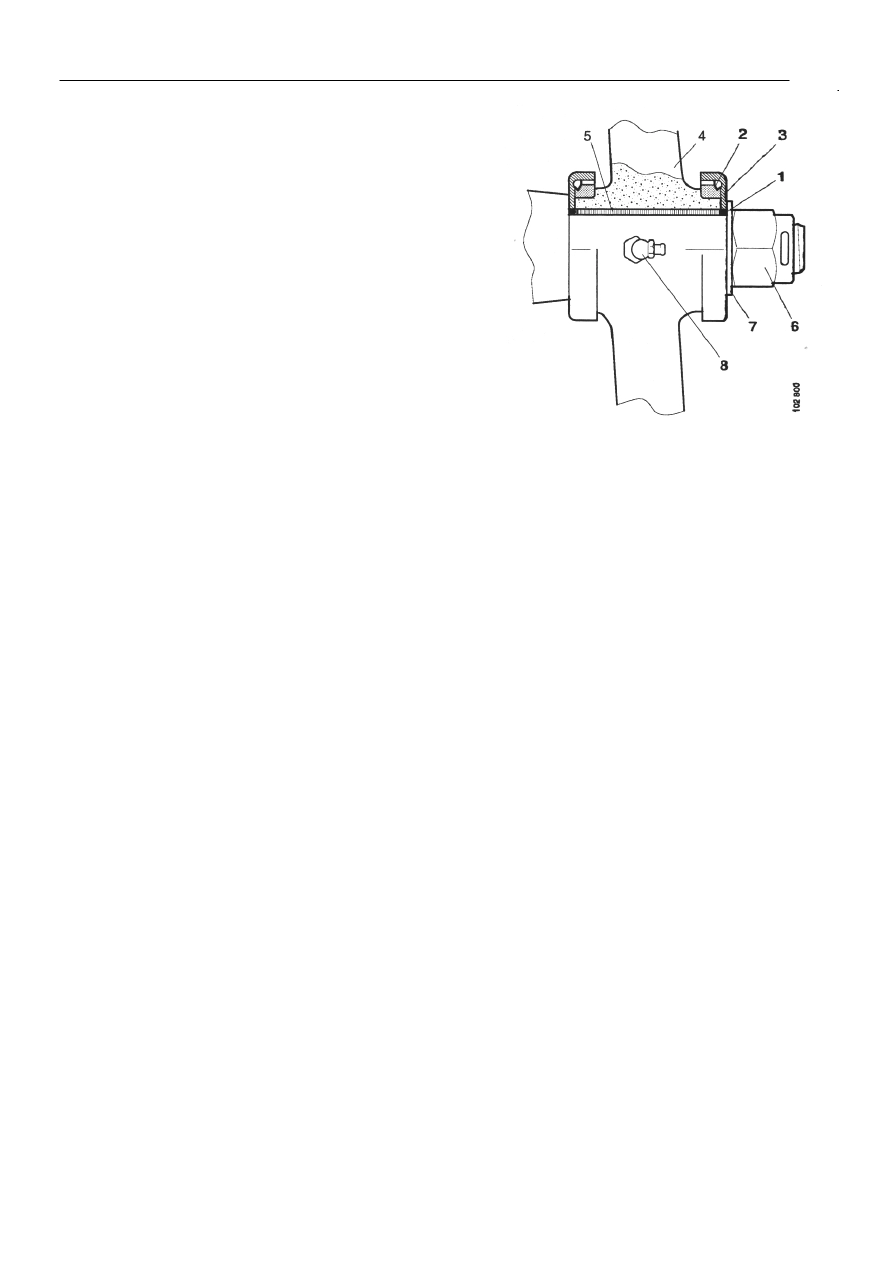

Подшипник для вспомогательного
направляющего рычага и
промежуточного рычага

1  Уплотнительное кольцо
2  Конусное уплотнение
3  Сальник
4  Направляющий рычаг
5  Ползун (х2)
6  Контргайка
7  Шайба
8  Пресс-Масленка

Спецификации



13:01-01

8

Спецификации

Крутящий момент при затягивании
Высокие гайки шарового шарнира

250 Нм *)

Высокие гайки на сквозных винтах промежуточного рычага

250 Нм *)

Высокие гайки на опорной цапфе вспомогательного направляющего рычага
 и промежуточного рычага

20 Нм


*) Затянуть до ближайшего отверстия для контровки и законтрить новым шплинтом.


Специальные инструменты
Съемник для шарового шарнира 98

724

Пробойник 87

126

Пробойник 98

450
