Уход и техническое обслуживание



13:00-04

8

Процедура: Каждые шесть месяцев



Снимите и очистите бак фильтр заполнения.
Снимите блок с поддона и очистите блок клапанов, поддон, патрубки и шланги.


1 587 771

13:01-01

Выпуск 1

ru






Подъемный мост с рулевым

управлением перед ведущей осью



6х2/4




Техническое обслуживание и ремонт




Содержание



13:01-01

3

Содержание

Принцип действия

Общие сведения 4

Техническое обслуживание
и ремонт



Общие сведения 5
Замена подшипника во вспомогательном рычаге
направления и промежуточном рычаге 6

Спецификации

Крутящий момент при затягивании 8
Специальные инструменты 8








































Принцип действия



13:01-01

4

Принцип действия

Общие сведения
Подъемный мост с рулевым управлением расположен
перед ведущей осью. Имеется один вспомогательный
направляющий рычаг и один промежуточный рычаг
рулевого механизма, передающий рулевое усилие от
рулевого механизма на колеса подъемного моста с
рулевым управлением. На автомобилях с клиренсом
моста менее 41 промежуточный рычаг рулевого
механизма не устанавливается.
Поперечные тяги в рулевом механизме и
вспомогательный рычаг направления крепятся
пальцами шарового шарнира; в промежуточном рычаге
они крепятся сквозным винтом.
На автомобилях с правосторонним рулем тяга между
мостами находится с левой стороны. Еще один
дополнительный рычаг находится с левой стороны (см.
рисунок).

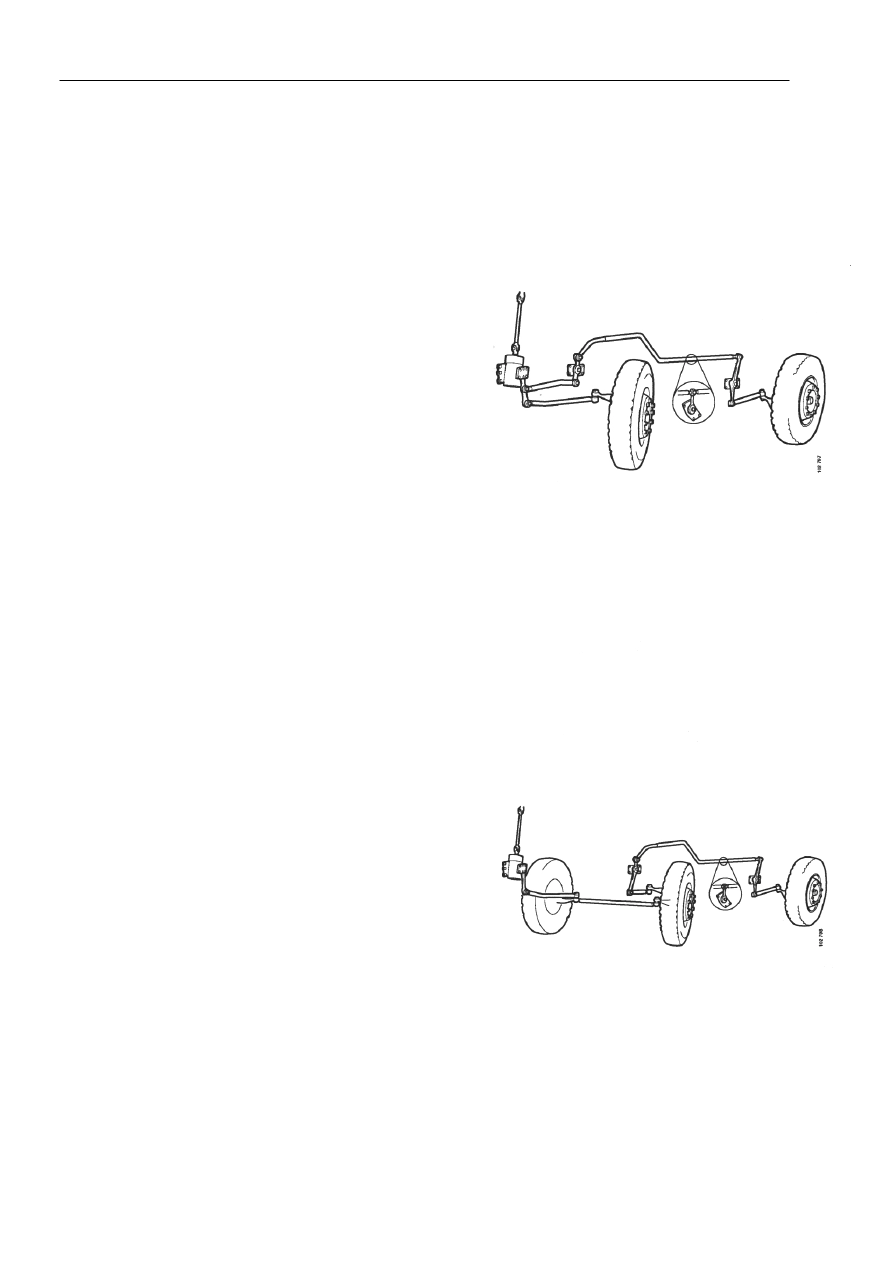

Конструкция рулевого управления
(автомобили с левосторонним
приводом)






Система с поперечной тягой настолько эффективно
сконструирована, что оба рулевых моста работают
вместе, как одно устройство.
Чтобы предотвратить ненормально высокий износ шин,
особенно на колесах подъемного моста, важна
правильная установка схождения и положения вперед
для колес обоих мостов, а также параллельность
мостов.
Проверка и установка углов передних колес на
автомобилях с двойными передними мостами требует
большой точности. Поэтому следует использовать
лазерный метод. См. группу 9.



Конструкция рулевого управления
(автомобили с правосторонним
приводом)
