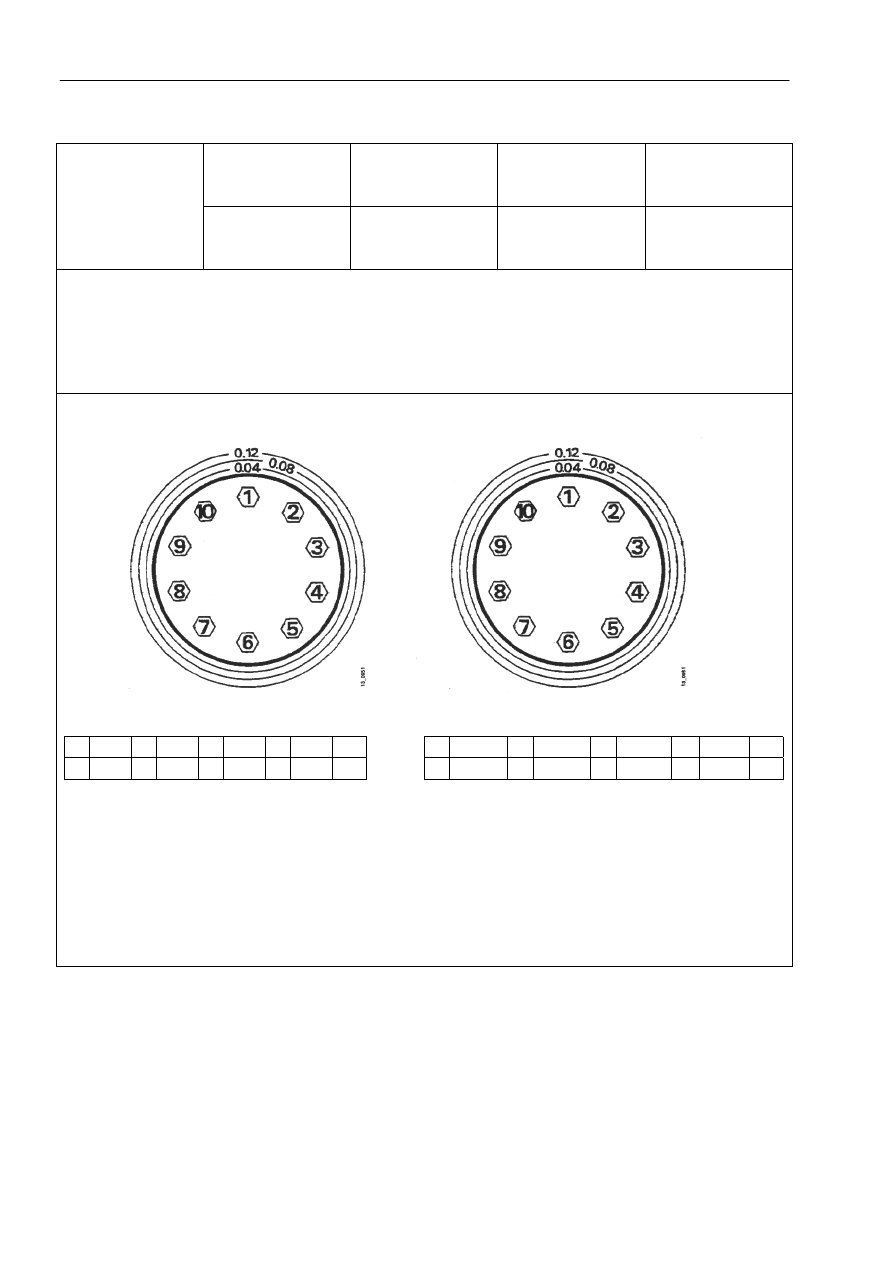

Отчет о проверке - тормозной барабан



Рег.№



Тип автомобиля  № шасси

Дата выпуска

Дилер

Показания
одометра


Дата

№ АО



Установка тормозного барабана:
         С левой стороны

                         С правой стороны

         Передний мост                                                Задний мост
         .............................

                         ..............................



Тормозной барабан с установленным колесом                Тормозной барабан со снятым
колесом













Радиальная некруглость/овальность

           Радиальная некруглость/овальность







Замечания:                                                                            Замечания:



1

 2

 3

 3

 5



1



2

  3

  3

  5

6

7

8

9

10

6

7

8

9

10



1 587 812



13:00-04

Выпуск 1

en

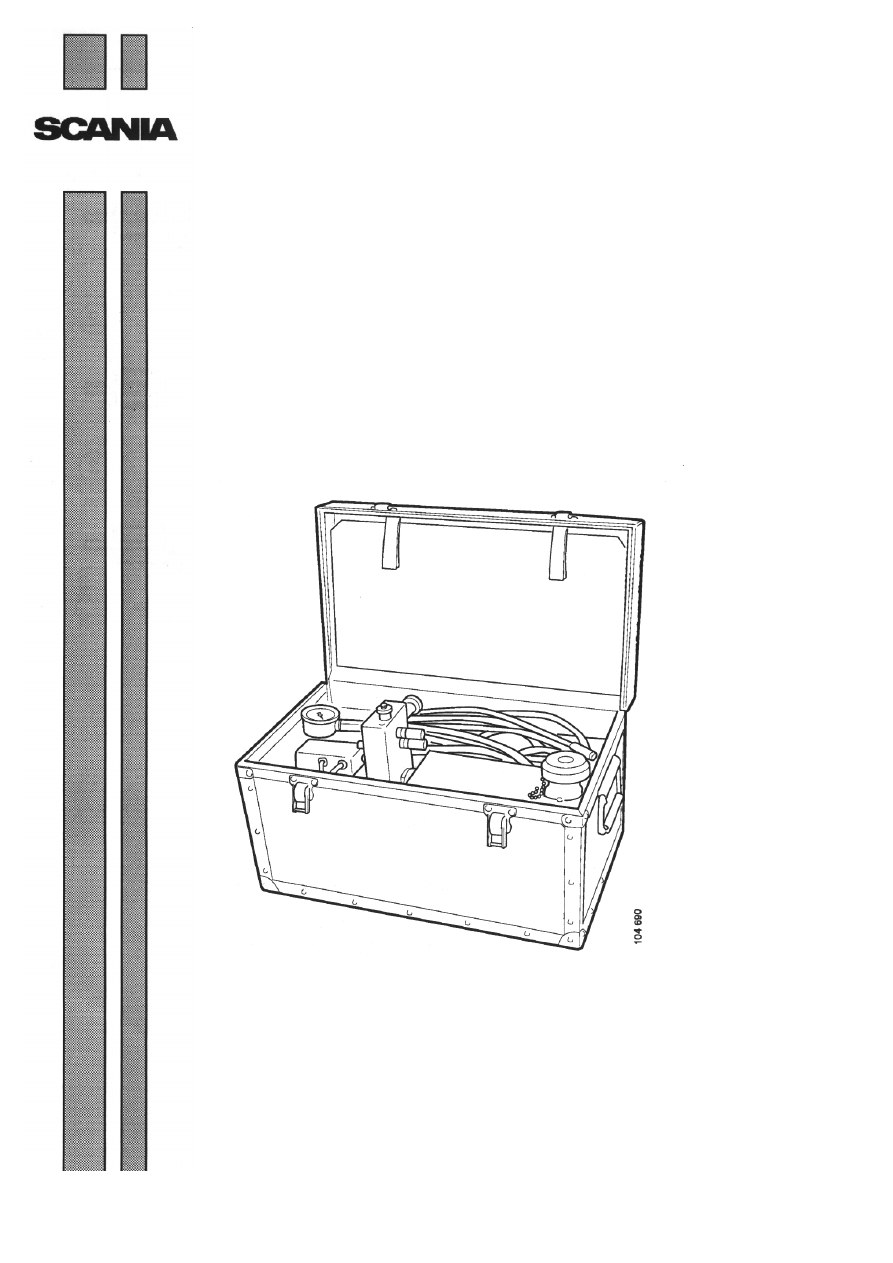

Оборудование для заправки 99 355

Техническое обслуживание и ремонт











































Содержание



13:00-04

2

Содержание

Описание



3

Электродвигатель и насос



4

Бак



4

Соединительные патрубки



4

Ограничитель давления



4

Защитный клапан



5

Обратный клапан (дроссельный клапан)



5

Манометр



5

Шланги



6

Схема деталей гидравлики



6

Схема электрических соединений



6

Уход и техническое обслуживание



7

Процедура: Использование оборудования впервые



7

Процедура: Всегда при использовании оборудования

7

Процедура: Каждые шесть месяцев (или при необходимости)

8





































Описание



13:00-04

3

Оборудование для наполнения 99 355

Описание
99 355 используется для балансировки, заправки, прокачки и установки давления в
гидравлической системе.
Оборудование состоит из электродвигателя, насоса, бака и блока клапанов с соединениями и
клапанами.
Оборудование питается от 24В постоянного тока и подключается зажимами типа "крокодил"
(красный зажим  к +, черный зажим к -) к аккумулятору автомобиля или другому подходящему
источнику, обеспечивающему 24В. Режимы включен-выключен (On/Off) насоса управляются
выключателем, у которого одно постоянное и одно возвращаемое пружиной положение.
В оборудование включен регулируемый ограничитель давления, возвратный клапан (дроссельный
клапан) для возврата масла и защитный клапан (ограничитель давления постоянно установлен на
25 бар).
Также включен манометр для диапазона давлений 0 - 25 бар.
Оборудование поставляется в прочном, износостойком футляре.
