Рулевое управление грузовиков Scania. Руководство - часть 12

Описание работ



13:00-03

25

6  Снимите колесо. Используйте съемник колеса 587

121.

7  Смонтируйте барабан с помощью двух болтов

крепления колеса (диаметрально
противоположных), чтобы барабан находился на
месте во время измерений.

8  Снова измерьте овальность и радиальную

некруглость, когда колесо было снято.

Таким образом, можно определить, был ли обод
причиной овальности барабана в предыдущих
измерениях.


9  Сравните полученные данные измерений с

таблицей справа.

Если овальность или радиальная некруглость барабана
выходит за указанные пределы после снятия колеса,
порок либо в ступице, либо в тормозном барабане.
Другие допуски применяются, когда тормозной
барабан проверяется отдельно, см. "Спецификации" в
конце буклета.

Если измеренные значения вне допусков, см.
инструкции в схеме устранения неисправностей на стр.
22.
Если барабан необходимо вытачивать на токарном
станке, его необходимо снять со ступицы и точить
отдельно. Вытачивание барабана, когда он все еще
установлен на ступице, часто приводит к возрастанию
неприятных вибраций после замены колеса.



Максимально допустимая овальность 0,12 мм


Тормозной барабан, допустимые пределы

Описание работ



13:00-03

26

Описание работ



13:00-03

27

Монтаж колес

ОСТОРОЖНО! Опасность получения травмы!
Поставьте автомобиль на стойки.

При установке колеса убедитесь, что тормозной барабан не напряжен.
1  Задействуйте низкую передачу.
На автомобилях с EDC выньте ключ зажигания.
На автомобилях с автоматической коробкой передач установите селектор режима на нейтрал.
2  Поставьте клинья впереди и позади колес.
3  Отпустите ручной тормоз.

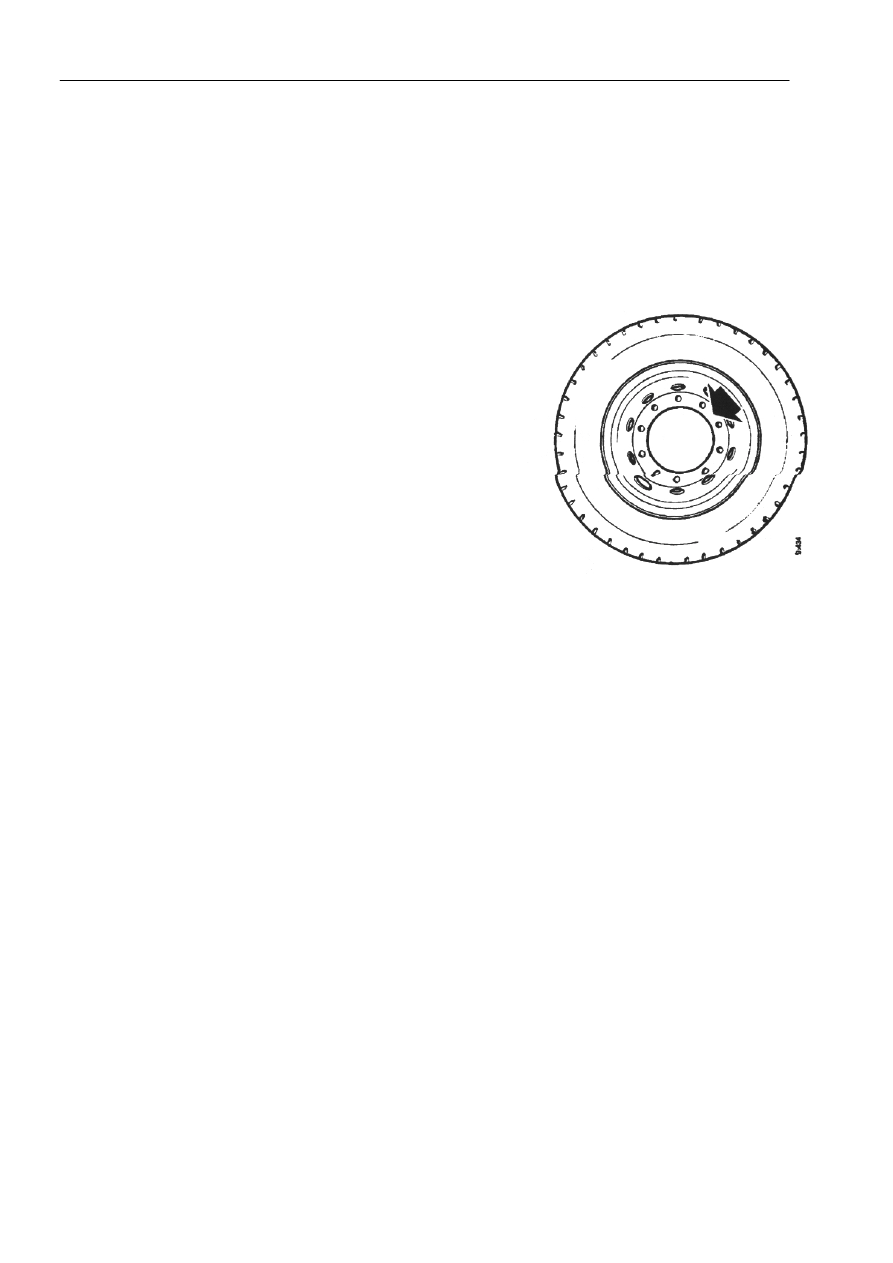

Установка прессованных стальных колес

1.  Очистите и смажьте резьбу на болтах крепления

колеса.

2.  Тщательно очистите контактные поверхности

барабана и обода.

3.  Установите колесо, заверните гайки и затяните

их пальцами.






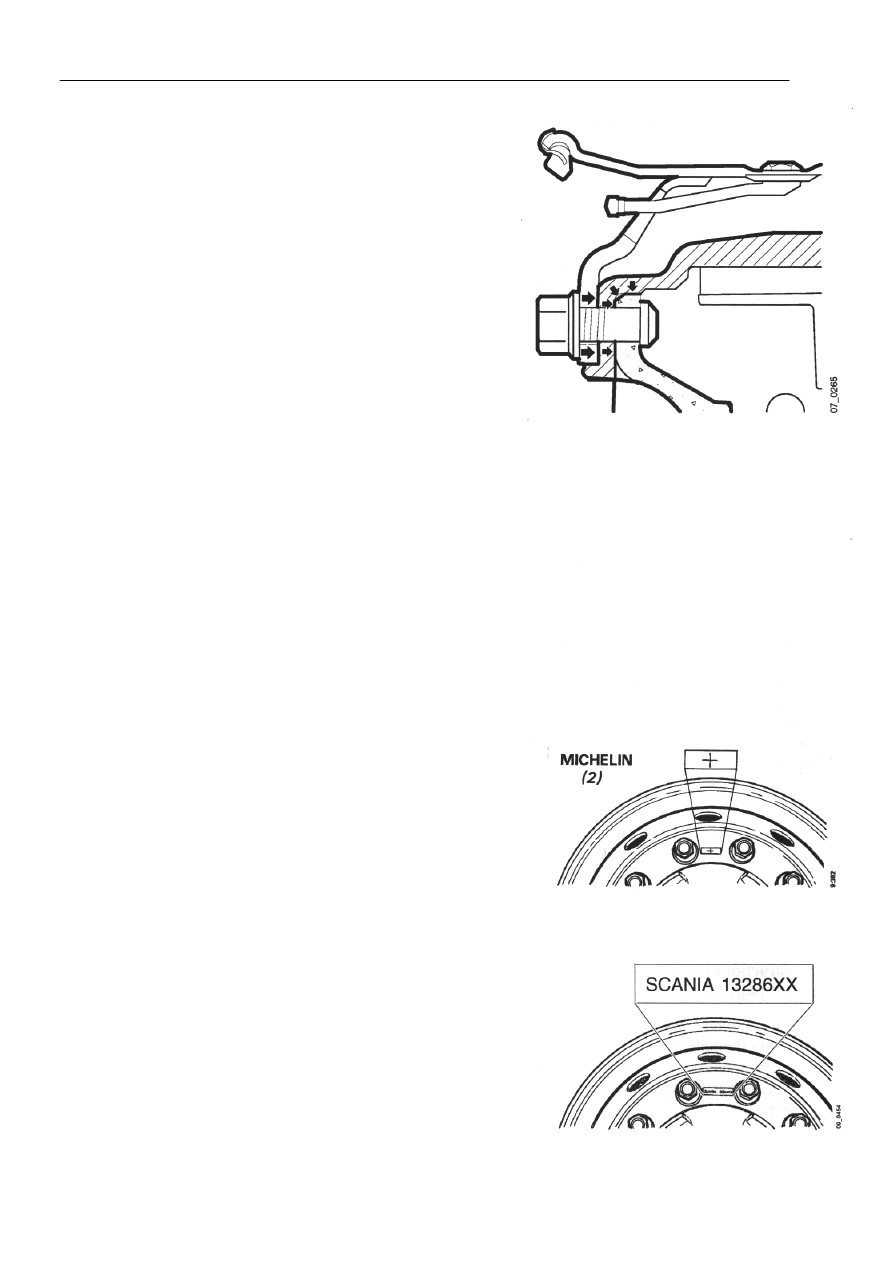

Контактные поверхности

Описание работ



13:00-03

28

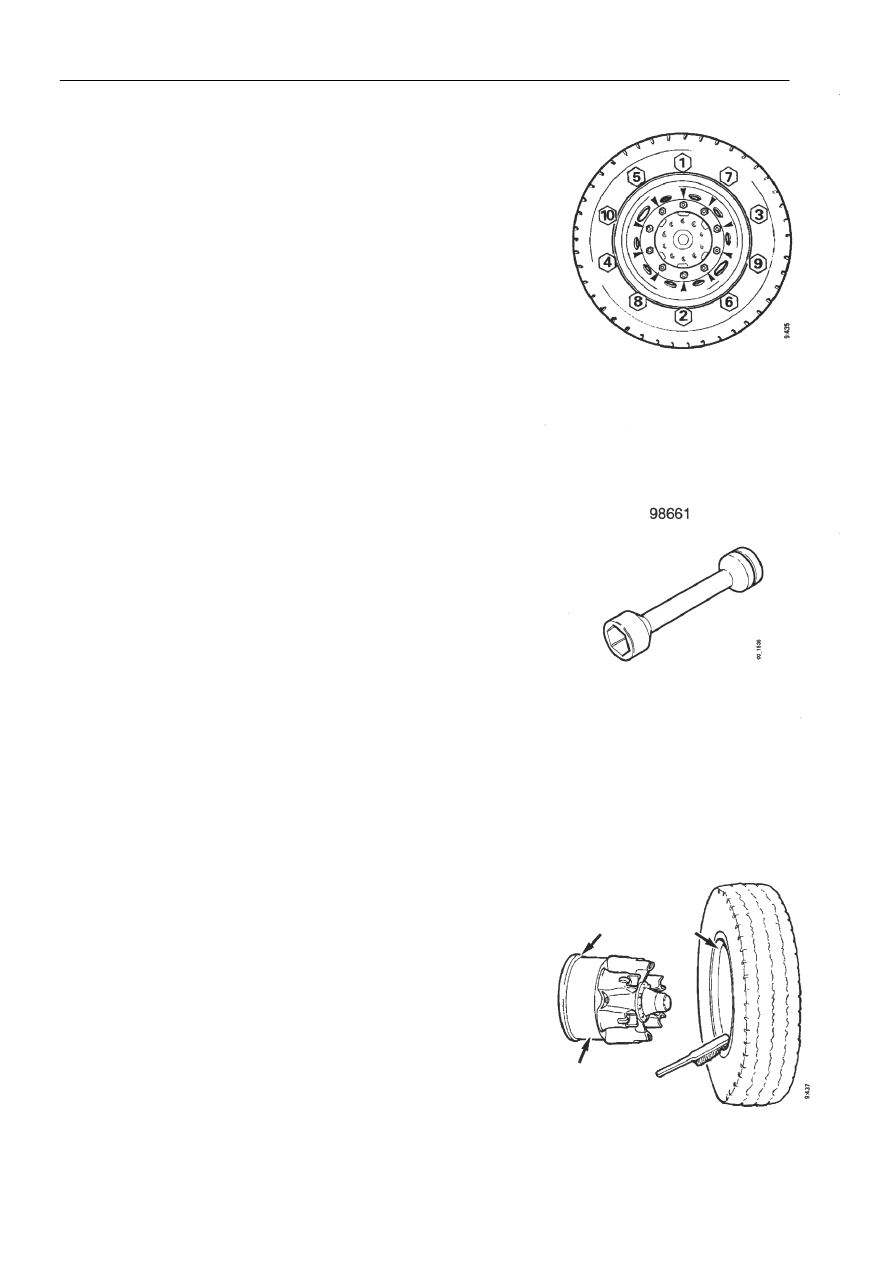

4.  Затяните гайки в указанном порядке. Момент

затягивания 60 Нм.

5.  Затяните гайки сильнее в том же порядке. Момент

затягивания 550 - 650 Нм.

















Используйте ключ с регулируемым моментом 1700-
2100 Нм или гайковерт с гнездом 98 661 на 600 Нм.
Примечание: Не используйте гайковерт типа

маховика.

6.  Затяните снова через 500 км.















Установка колес со спицами
1.  Тщательно очистите болты крепления колеса и

контактные поверхности на ободе и ступице,
используя проволочную щетку, чтобы
предотвратить образование некруглости колеса.
