Рулевое управление грузовиков Scania. Руководство - часть 18

1 586 798



13:01-02

Выпуск 1

ru



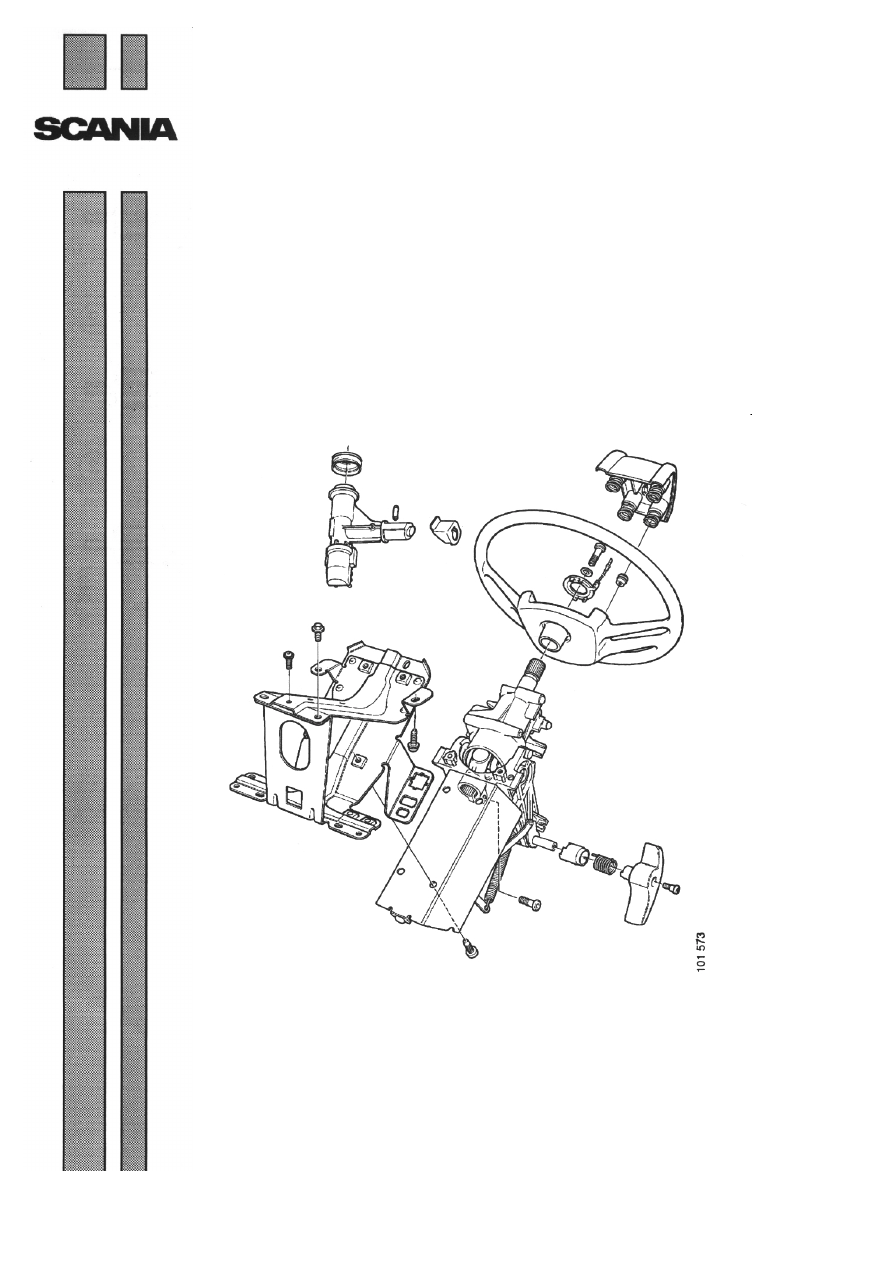

Регулируемая колонка

рулевого управления



Замена замка рулевого управления



Техническое обслуживание и ремонт







































Содержание



13:01-02

3

Содержание

Замена рулевой колонки

Демонтаж









5

Монтаж









8



Замена кожуха подшипника

Демонтаж

    11

Установка

    12



Замена кронштейна рулевого колеса



Демонтаж

    15

Разборка

    15

Сборка     16
Установка

    17



Замена замка рулевого управления без защитного диска

Демонтаж

    18

Установка

    20



Замена замка рулевого управления с защитным диском

Демонтаж

    21

Установка

    23



Замена цилиндра замка

Демонтаж

    24

Установка

    24



Спецификации



















25

Рулевая колонка



13:01-02

4

Схематическое изображение рулевой колонки






































1  Соединительная призма
2  Фиксатор призма
3  Эксцентрик
4  Ось эксцентрика
5  Рычаг эксцентрика
6  Установочный винт
7  Телескопическая

пружина

8  Направляющий винт
9  Защелка
10  Стопорная шайба
11  Вал рулевого колеса
12  Стопорное кольцо

13  Подшипник, нижний
14  Подшипник, верхний
15  Кожух подшипника
16  Крышка зубчатого

сектора

17  Болт
18  Болт
19  Стопорная втулка

сцепления

20  Зазорное кольцо
21  Упор
22  Управляющий рычаг
23  Управляющая ось

24  Сегмент зубчатой

передачи

25  Болт
26  Штифт пружины
27  Балансная пружина
28  Балансная пружина
29  Стопорная пружина
30  Соединительная планка
31  Осевой штифт
32  Гильза \втулка
33  Пружина
34  Рукоятка
35  Болт

Замена рулевой колонки



13:01-02

5

Замена рулевой колонки


Демонтаж

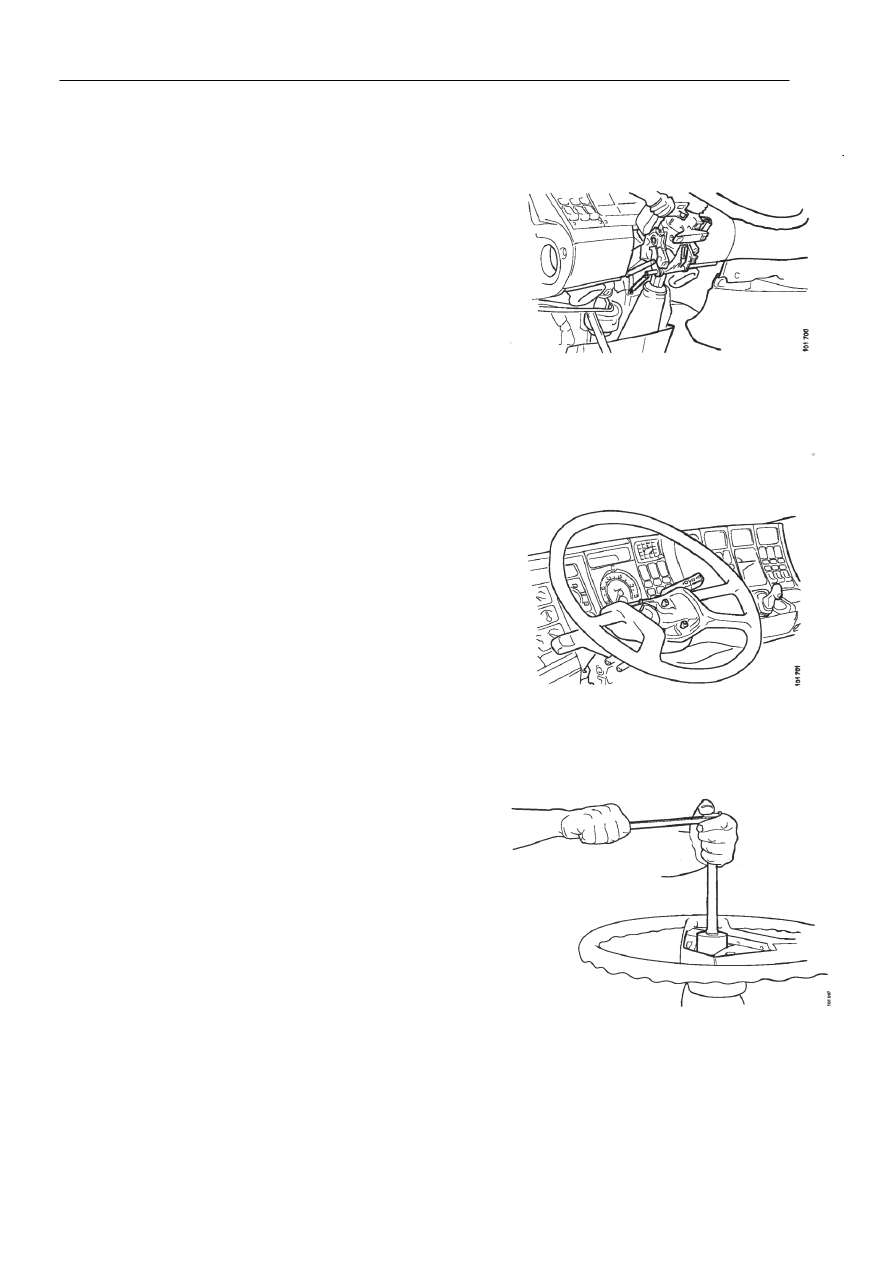

1  Установите колеса в положение прямо вперед.
2  Демонтируйте нижний рычаг для регулировки

рулевого колеса.

3  Снимите защитные крышки, окружающие

рулевую колонку, и под передней панелью.















4  Удалите крышку звукового сигнала из центра

рулевого колеса. Она крепится защелками в
четырех местах. Поднимайте крышку по одному
углу за раз.











5  Удалите болт в центре рулевого колеса. Снимите

колесо, смонтированное на шлицах.
