Рулевое управление грузовиков Scania. Руководство - часть 21

Замена кронштейна рулевого колеса



13:01-02

16

Сборка


1  Поставьте балансные пружины на новый

кронштейн.

2  Нанесите тонкий слой смазки на места установки

подшипников.

3  Установите кожух подшипников, чтобы можно

было установить соединительные винты.

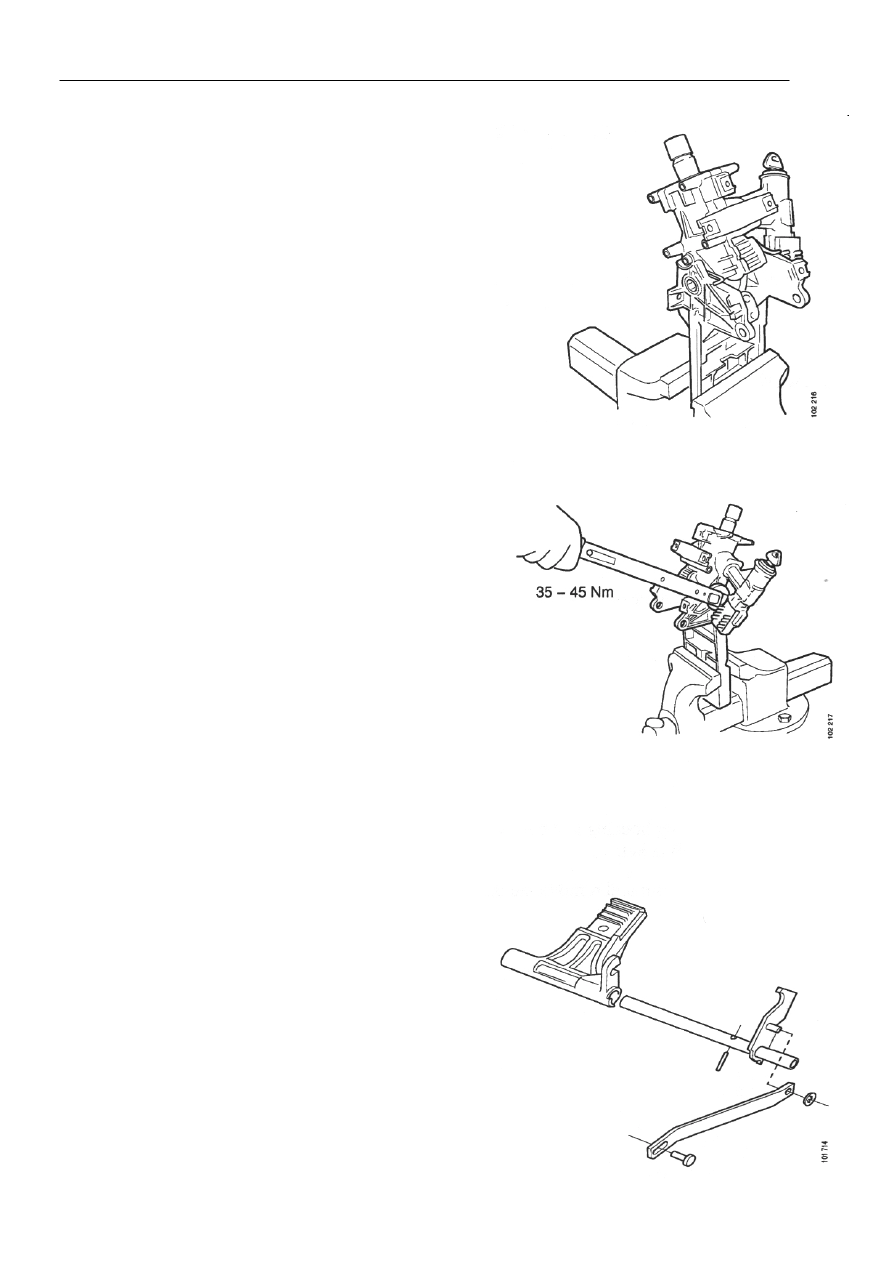

Установите новые сочленяющие винты. Начните,
полностью привернув винт левого сочленения.
Затем установите винт правого сочленения.

4  Винты сочленения нужно затянуть до 40  5 Нм.

Используйте открытый ключ, штифт под
внутренний шестигранный ключ и ключ с
контролируемым моментом.

5  Установите болты с шестигранным углублением,

ограничивающие движение.

6  Нанесите смазку на ось собачки и в посадочные

места подшипников в рулевой колонке.



7  Установите на место собачку и регулирующую ось

и установите штифт пружины.
















8  Установите стержень соединительной планки на ось

регулировки. Закрепите контровой шайбой.

Замена кронштейна рулевого колеса



13:01-02

17

9  Установите пружину между собачкой и рычагом.
10  Проверьте, что зубчатый сегмент регулировки

наклона рулевого колеса запирается в пяти
положениях. Если нет, отрегулируйте согласно
пунктам 10-15 на стр. 13.














Установка

См. пункты 1-8 под заголовком "Замена рулевой
колонки, Установка".

Замена замка рулевого управления без защитного диска



13:01-02

18

Замена замка рулевого управления без защитного

диска



Демонтаж


1  Снимите рычаг для регулировки рулевого колеса.
2  Снимите защитный кожух вокруг рулевой колонки.

Примечание: Если над замком имеется защитный диск,
перейдите к стр. 21.

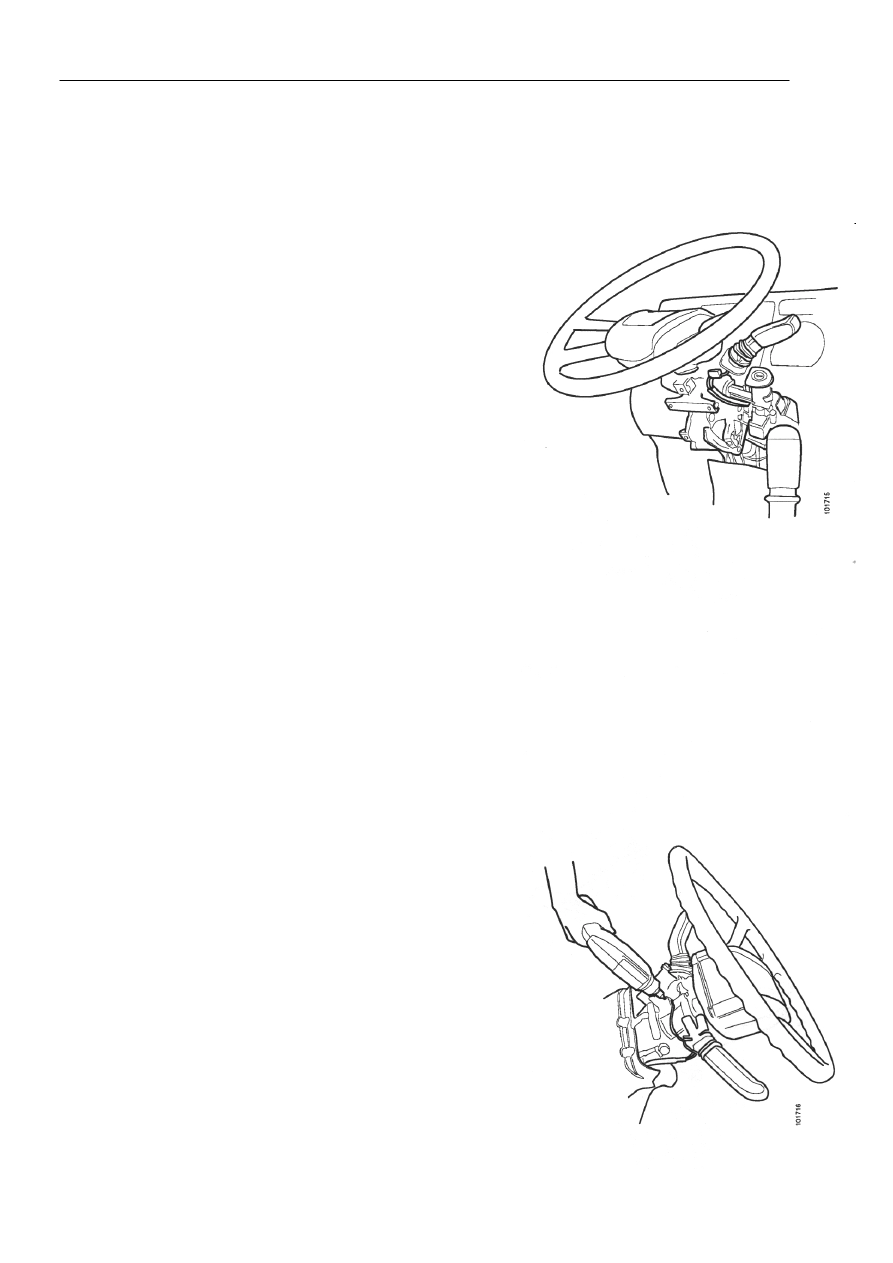

3  Отсоедините разъем выключателя стартера.

Поднимите рулевую колонку в самое верхнее
положение.





















Примечание: Сдвиньте в одну сторону провода щетки
ветрового стела.

4  Отклоните рулевое колесо назад. Используйте 1,5

мм сверло, чтобы просверлить отверстие сверху
прямо в центр штифта спиральной пружины.

Замена замка рулевого управления без защитного диска



13:01-02

19

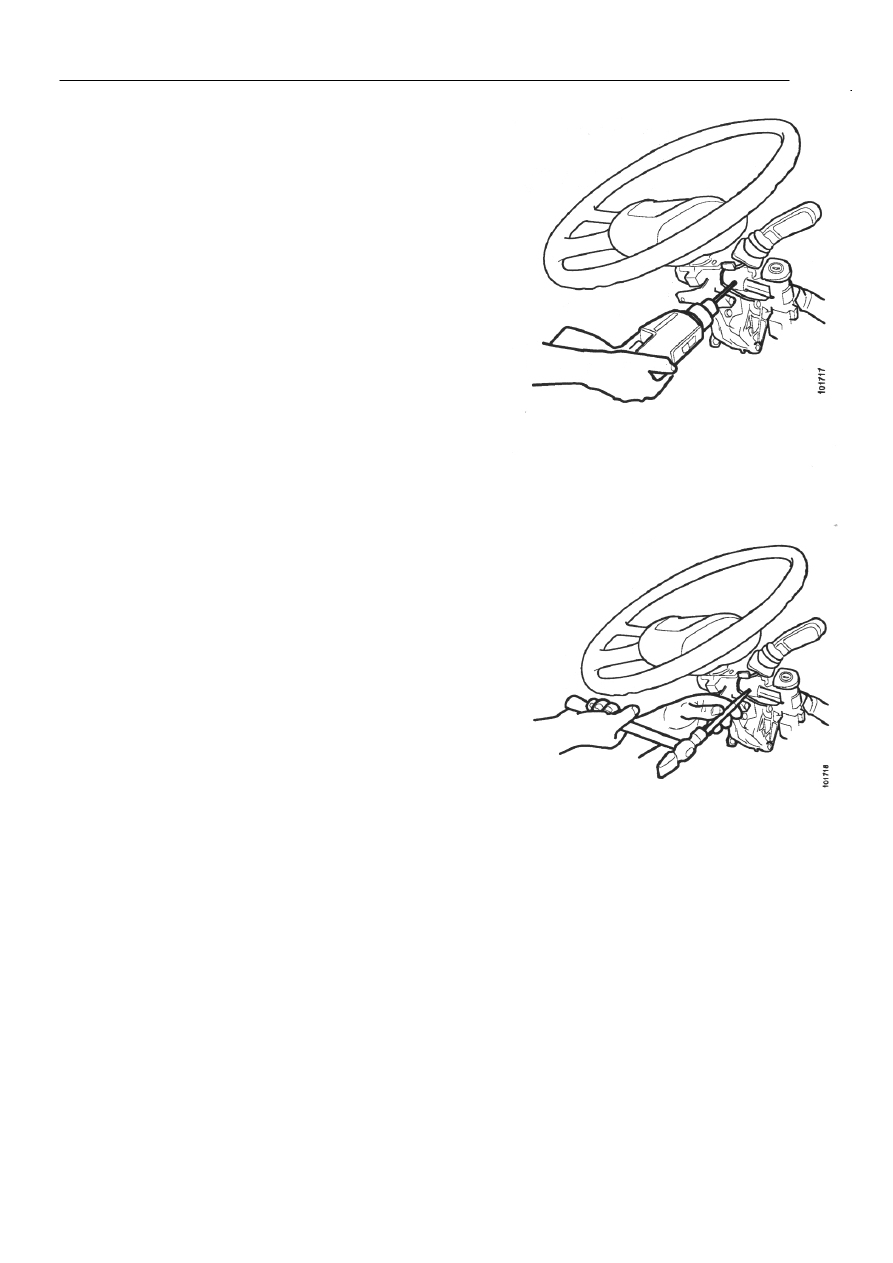

5  Отклоните рулевое колесо вперед и используйте 5

мм сверло, чтобы высверлить снизу отверстие около
7 мм глубиной, используя в качестве
направляющего 1,5 мм отверстие.























6  Выбейте несильными ударами снизу штифт

спиральной пружины, используя 4 мм пробойник.
Удалите замок.
